Prof.: Carlos Arthur Cavalcante 140
4.3.4 Exemplo-Ilustrativo 35
Problema-Resolvido 13.3 (Beer, Johnston; 9ª Edição)

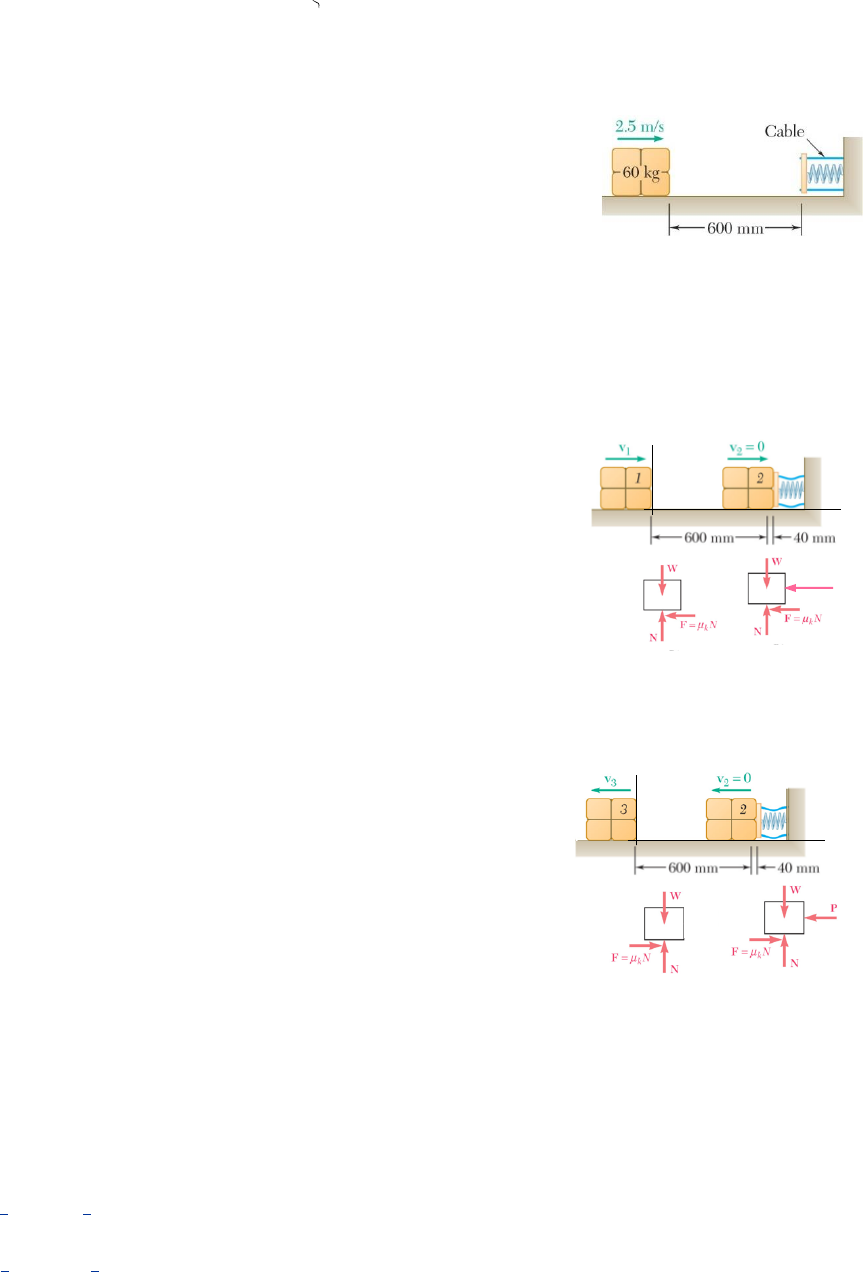

Uma mola é usada para parar um pacote de 60 kg que desliza sobre
uma superfície horizontal. A mola tem uma constante 𝑘 =
20 𝑘𝑁/𝑚 e é contida por meio de cabos de modo tal que,
inicialmente, ela está comprimida em 120 𝑚𝑚. Sabendo que o
pacote tem uma velocidade de 2,5 𝑚/𝑠 na posição mostrada na
figura e que a deflexão máxima adicional da mola é de 40 𝑚𝑚, determine (a) o coeficiente de
atrito cinético entre o pacote e a superfície e (b) a velocidade do pacote quando ele passar
novamente pela posição mostrada.

SOLUÇÃO:

O bloco passa pela posição 1 deslocando-se em direção à mola, numa
trajetória retilínea horizontal, enquanto apenas a força de atrito realiza
trabalho reduzindo a sua energia cinética (velocidade). Ao atingir a mola,
a força elástica também passa a realizar trabalho no sentido de reduzir a
energia cinética do bloco, até que sua velocidade se reduz a zero (𝑣 = 0),
quando a mola atinge a sua deformação (compressão) máxima (deformação
inicial mais deformação adicional).

Escolhemos um sistema de coordenadas com o eixo 𝑥 horizontal positivo
para a direita e o eixo 𝑦 vertical positivo para cima, e com origem na
posição 1. Identificamos as forças atuantes sobre o bloco (DCL), entre a
posição 1 e o ponto em que ele atinge a mola, e entre o ponto em que atinge a mola e a posição 2 (ponto em que a
compressão da mola é máxima e 𝑣 = 0).

Na posição 2 o bloco inverte o sentido do seu deslocamento sob a ação da
força restauradora da mola, ao mesmo tempo em a força de atrito continua
atuando e realizando trabalho no sentido de reduzir a velocidade do bloco.
No ponto em que a força da mola deixa de atuar sobre o bloco, apenas a
força de atrito continua atuando sobre ele, e no sentido de reduzir a sua
velocidade de retorno. Denominamos de posição 3 o ponto em que bloco
passa pela origem 𝑂 do sistema de coordenadas adotado, em seu
movimento de retorno.

Identificamos as forças atuantes sobre o bloco (DCL), entre a posição 2
(ponto em que a compressão da mola é máxima e 𝑣 = 0) e o ponto em
que a força da mola deixa de atuar sobre o bloco. Identificamos também
as forças atuantes sobre o bloco entre o ponto em que a força da mola deixa de atuar sobre o bloco e a posição 3
(ponto em que bloco passa pela origem 𝑂 do sistema de coordenadas adotado, em seu movimento de retorno).


Movimento da posição 1 para a posição 2:

Energia Cinética:

𝑇1 =
1
2
𝑚𝑣1
2 =
1
2
(60)(2,5)2 𝑇1 = 187,50 𝐽

𝑇2 =
1
2
𝑚. 𝑣2
2 =
1
2
(60)02 𝑇2 = 0






𝑦
𝑥
𝑂
𝑷
𝑦
𝑥
𝑂
