GLOBAL END - Inspeções e Treinamento de END
Edição 2020
Página 1/26
_______________________________________________________________________________________
7-3136 / (22) 99799.58GLOBAL END – I
GLOBAL END – Inspeções e Consultoria Ltda
info@globalend.com.br / www.globalend.com.br
(21) 3177-3136 / (22) 99799.5840


Ensaio Visual

1) Qual processo de soldagem pode ser realizado para união de peças de espessuras reduzidas
sem a necessidade do metal de adição?

a) ( ) MIG
b) ( ) Eletrodo revestido
c) ( ) Arco submerso
d) ( ) TIG

2) O que é Laminação?

a) ( ) É o mais antigo processo de conformar metais, tendo suas origens no trabalho dos ferreiros de
muitos séculos antes de Cristo
b) ( ) É a conformação de peças por meio de vazamento de um metal em estado líquido em recipientes
apropriados chamados moldes
c) ( ) É o processo de fabricação onde os produtos obtidos através de lingotes que ao passarem através
de rolos laminadores, sofrem uma deformação plástica com redução da espessura e aumento da
largura e comprimento
d) ( ) É uma operação em que a matéria prima é estirada através de uma matriz em forma de canal
convergente por meio de uma força de tração aplicado lado da saída da matriz

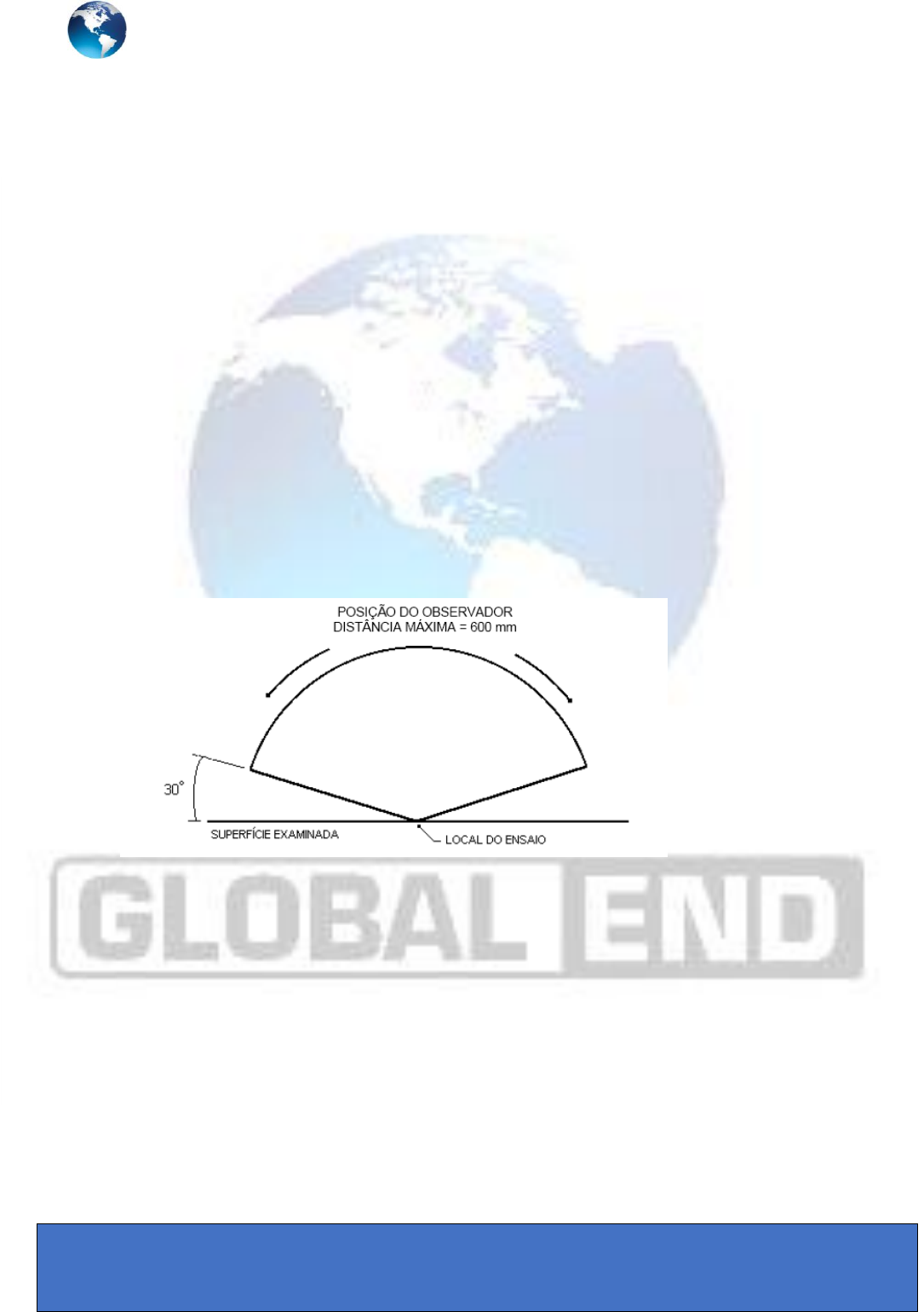

3) Marque a alternativa correta:



O método acima é o:

a) ( ) Remoto b) ( ) Direto c) ( ) Translúcido d) ( ) Reprodutivo

4) O que é fundição?

a) ( ) É o mais antigo processo de conformar metais, tendo suas origens no trabalho dos ferreiros de
muitos séculos antes de Cristo
b) ( ) É a conformação de peças por meio de vazamento de um metal em estado líquido em recipientes
apropriados chamados moldes
c) ( ) São produtos obtidos de lingotes que ao passarem através de rolos laminadores, sofrem uma
deformação plástica com redução da espessura e aumento da largura e comprimento
d) ( ) É uma operação em que a matéria prima é estirada através de uma matriz em forma de canal
convergente por meio de uma força de tração aplicado no lado da saída da matriz


GLOBAL END - Inspeções e Treinamento de END
Edição 2020
Página 2/26
_______________________________________________________________________________________
7-3136 / (22) 99799.58GLOBAL END – I
GLOBAL END – Inspeções e Consultoria Ltda
info@globalend.com.br / www.globalend.com.br
(21) 3177-3136 / (22) 99799.5840


5) O que é forjamento?

a) ( ) É o mais antigo processo de conformar metais, tendo suas origens no trabalho dos ferreiros de
muitos séculos antes de Cristo

b) ( ) É a conformação de peças por meio de vazamento de um metal em estado líquido em recipientes
apropriados chamados moldes

c) ( ) São produtos obtidos de lingotes que ao passarem através de rolos laminadores, sofrem uma
deformação plásticas com redução da espessura e aumento da largura e comprimento

d) ( ) É uma operação em que a matéria prima é estirada através de uma matriz em forma de canal
convergente por meio de uma força de tração aplicado lado da saída da matriz

6) Uma lâmpada de 150 w, gera aproximadamente 1.000 Lux.

a) ( ) Verdadeiro b) ( ) Falso

7) Uma peça obtida através da conformação de um metal forçando-se sua passagem entre dois
cilindros. A este processo chamamos de:

a) ( ) Forjamento
b) ( ) Laminação
c) ( ) Extrusão
d) ( ) Trefilação

8) O processo de conformação mecânica caracterizado pela redução da seção transversal de uma
barra, fio ou tubo, “puxando” a peça através de uma fieira com forma de canal convergente é
conhecido por:

a) ( ) Forjamento
b) ( ) Laminação
c) ( ) Extrusão
d) ( ) Trefilação

9) Das alternativas abaixo, qual descontinuidade é típica de uma chapa laminada?

a) ( ) Vazio tridimensional
b) ( ) Trinca de contração
c) ( ) Inclusão
d) ( ) Gota fria

10) Qual é o método que utiliza aparelhos óticos simples e/ou de controle remoto?

a) ( ) Remoto
b) ( ) Direto
c) ( ) Translúcido
d) ( ) Reprodutivo

11) Qual das seguintes descontinuidades pode ser classificada como descontinuidade de
processamento primário, frequentemente encontrada em materiais brutos?

a) ( ) Porosidade
b) ( ) Trinca de fadiga
c) ( ) Trinca de corrosão sob tensão
d) ( ) Defeito de usinagem

GLOBAL END - Inspeções e Treinamento de END
Edição 2020
Página 3/26
_______________________________________________________________________________________
7-3136 / (22) 99799.58GLOBAL END – I
GLOBAL END – Inspeções e Consultoria Ltda
info@globalend.com.br / www.globalend.com.br
(21) 3177-3136 / (22) 99799.5840


12) Assinale a alternativa correta:

a) ( ) Nos processos de fundição e trefilação podem surgir dupla laminação e dobras, respectivamente
b) ( ) Nos processos de laminação e soldagem podem surgir dupla laminação e dobras, respectivamente
c) ( ) Nos processos de forjamento e soldagem podem surgir dobras e falta de fusão, respectivamente
d) ( ) Nos processos de laminação e fundição podem surgir trinca longitudinal e mordedura,
respectivamente

13) Qual é o método em que o exame é realizado a olho nu ou com auxílio de uma lupa?

a) ( ) Remoto
b) ( ) Direto
c) ( ) Translúcido
d) ( ) Reprodutivo

14) O que é trefilação?

a) ( ) É o mais antigo processo de conformar metais, tendo suas origens no trabalho dos ferreiros de
muitos séculos antes de Cristo

b) ( ) É a conformação de peças por meio de vazamento de um metal em estado líquido em recipientes
apropriados chamados moldes

c) ( ) São produtos obtidos de lingotes que ao passarem através de rolos laminadores, sofrem uma
deformação plástica com redução da espessura e aumento da largura e comprimento

d) ( ) É uma operação em que a matéria prima é estirada através de uma matriz em forma de canal
convergente por meio de uma força de tração aplicada pelo lado da saída da matriz

15) A deficiência da visão para enxergar para longe é :

a) ( ) Miopia b) ( ) Astigmatismo c) ( ) Hipermetropia d) ( ) Daltonismo

16) Quais das descontinuidades abaixo são possíveis de serem encontradas em fundidos?

a) ( ) Dupla laminação, inclusão e mancha dura
b) ( ) Rasgos, dobras, trincas
c) ( ) Rechupes, microporosidades e gotas frias
d) ( ) Fissuras, vazios e lascas

17) Quais das descontinuidades abaixo são possíveis de serem encontradas em forjados?

a) ( ) Dupla laminação, inclusão e mancha dura
b) ( ) Rasgos, dobras, trincas
c) ( ) Rechupes, microporosidades e gotas frias
d) ( ) Fissuras, vazios e lascas

18) Executa inspeção visual e dimensional em soldas:

a) ( ) Profissional qualificado em EV-N2-S
b) ( ) Profissional qualificado em EV-N2-G
c) ( ) Profissional qualificado em EV-N3
d) ( ) Profissional qualificado em EV-N2-FF




GLOBAL END - Inspeções e Treinamento de END
Edição 2020
Página 4/26
_______________________________________________________________________________________
7-3136 / (22) 99799.58GLOBAL END – I
GLOBAL END – Inspeções e Consultoria Ltda
info@globalend.com.br / www.globalend.com.br
(21) 3177-3136 / (22) 99799.5840


19) O nome dado a abertura entre duas partes do conjunto que se quer soldar e que determina o
espaço para conter a solda é “chanfro”.

a) ( ) Verdadeiro b) ( ) Falso

20) Qual das descontinuidades abaixo são possíveis de serem encontradas na extrusão?

a) ( ) Dupla laminação, inclusão e mancha dura
b) ( ) Rasgos, dobras, trincas
c) ( ) Rechupes, microporosidades e gotas frias
d) ( ) Cachimbo, trinca interna e trinca superficial

21) A deficiência da visão para enxergar de perto é :

a) ( ) Miopia c) ( ) Hipermetropia
b) ( ) Astigmatismo d) ( ) Daltonismo

22) Quais das descontinuidades abaixo são possíveis de serem encontradas na laminação?

a) ( ) Dupla laminação,inclusão e mancha dura
b) ( ) Rasgos, dobras, trincas
c) ( ) Rechupes, microporosidades e gotas frias
d) ( ) Fissuras, vazios e lascas

23) Junta de topo é quando as duas partes a serem unidas estão alinhadas no mesmo plano.

a) ( ) Verdadeiro b) ( ) Falso

24) Deficiência da visão que dificulta a percepção de uma ou de todas as cores:

a) ( ) Miopia
b) ( ) Astigmatismo
c) ( ) Hipermetropia
d) ( ) Daltonismo

25) Qual o instrumento abaixo que pode ser utilizado durante a realização do ensaio visual direto?

a) ( ) Boroscópio rígido
b) ( ) Lupa
c) ( ) Câmera fotográfica
d) ( ) Telescópio

26) O que é extrusão?

a) ( ) É o mais antigo processo de conformar metais, tendo suas origens no trabalho dos ferreiros de
muitos séculos antes de Cristo

b) ( ) É o processo em que a peça é “empurrada” contra a matriz conformadora, com redução da sua
seção transversal

c) ( ) São produtos obtidos de lingotes que ao passarem através de rolos laminadores, sofrem uma
deformação plástica com redução da espessura e aumento da largura e comprimento

d) ( ) É uma operação em que a matéria prima é estirada através de uma matriz em forma de canal
convergente por meio de uma força de tração aplicada pelo lado da saída da matriz


GLOBAL END - Inspeções e Treinamento de END
Edição 2020
Página 5/26
_______________________________________________________________________________________
7-3136 / (22) 99799.58GLOBAL END – I
GLOBAL END – Inspeções e Consultoria Ltda
info@globalend.com.br / www.globalend.com.br
(21) 3177-3136 / (22) 99799.5840


27) Qual das descontinuidades abaixo poderá ser encontrada somente na parte exposta, pelo
oposto em que a solda foi executada?

a) ( ) Reforço excessivo, respingos, deposição insuficiente e trincas
b) ( ) Penetração excessiva, perfuração, trincas, poros e concavidade
c) ( ) Concavidade, perfuração, penetração excessiva, falta de fusão e falta de penetração
d) ( ) Mordedura, falta de fusão, falta de penetração, perfuração e concavidade

28) O que é soldagem?

a) ( ) É o mais antigo processo de conformar metais, tendo suas origens no trabalho dos ferreiros de
muitos séculos antes de Cristo

b) ( ) É um processo de obtenção de peças e equipamentos pela união de partes, com ou sem a adição
de material

c) ( ) São produtos obtidos de lingotes que ao passarem através de rolos laminadores, sofrem uma
deformação plástica com redução da espessura e aumento da largura e comprimento

d) ( ) É uma operação em que a matéria prima é estirada através de uma matriz em forma de canal
convergente por meio de uma força de tração aplicada pelo lado da saída da matriz

29) Quais instrumentos podem ser utilizados no ensaio visual remoto?

a) ( ) Lupa e máquina fotográfica
b) ( ) Telescópio e lupa
c) ( ) Máquina fotográfica e fibroscópio
d) ( ) Nenhuma das alternativas acima está correta

30) Leia atentamente as afirmativas abaixo:

I) O ensaio visual pode ser realizado antes, durante e após a operação de soldagem

II) Para realização do ensaio visual é necessária uma iluminação natural ou artificial, com intensidade
mínima de 1000 lux, de acordo com artigo 9° do Código ASME

IV) Quando realizamos a magnificação da superfície inspecionada com uma lupa, podemos entender que
estamos posicionando este instrumento na distância ideal de resolução entre o olho e a superfície
observada

Com base nas afirmativas acima, assinale a alternativa correta:
a) ( ) As afirmativas II e III estão corretas
b) ( ) As afirmativas I e III estão corretas
c) ( ) As afirmativas I e II estão corretas
d) ( ) Todas as afirmativas estão corretas

31)Qual das seguintes descontinuidades pode ser classificada como uma descontinuidade de
acabamento?

a) ( ) Trinca de tratamento térmico
b) ( ) Trinca de fadiga
c) ( ) Trinca de corrosão
d) ( ) Dupla laminação




GLOBAL END - Inspeções e Treinamento de END
Edição 2020
Página 6/26
_______________________________________________________________________________________
7-3136 / (22) 99799.58GLOBAL END – I
GLOBAL END – Inspeções e Consultoria Ltda
info@globalend.com.br / www.globalend.com.br
(21) 3177-3136 / (22) 99799.5840


32) Uma chapa de aço que acaba de ser despachada pela usina pode ser classificada em qual grau
de intemperismo?

a) ( ) Grau A b) ( ) Grau B c) ( ) Grau C d) ( ) Grau D

33) Conformação do metal líquido em molde e martelamento são, respectivamente, características
para os seguintes processos de fabricação:

a) ( ) Forjamento e prensagem
b) ( ) Fundição e laminação
c) ( ) Fundição e forjamento
d) ( ) Extrusão e laminação

34) Leia atentamente as afirmativas abaixo:

I) Um defeito que pode ser encontrado em uma barra trefilada ou extrudada são trincas centrais internas,
cujo formato é uma ponta de flecha (“chevron”)

II) Durante a soldagem o aquecimento localizado tende a expandir a região ainda líquida, gerando
tensões de compressão no local. Como as adjacências (metal base) resistem à expansão, à medida
que ocorre a solidificação da poça de fusão e o respectivo resfriamento, ocorre a contração do metal e,
consequentemente, as tensões no metal depositado frio passam a ser de tração

III) Para minimizar as tensões provocadas pelo processo de soldagem, pode ser realizado o tratamento
térmico de alívio de tensões, onde a peça é aquecida abaixo da temperatura crítica de transformação e
mantida por um período, em função da espessura e composição química da peça. Posteriormente, o
resfriamento é executado bruscamente para aumento da dureza, aumento da resistência mecânica e
ao desgaste

Com base nas afirmativas acima, assinale a alternativa correta:

a) ( ) As afirmativas I e II estão corretas
b) ( ) As afirmativas II e III estão corretas
c) ( ) Somente a afirmativa II está correta
d) ( ) Todas as afirmativas estão corretas

35) Leia atentamente as afirmativas abaixo:

I) Para verificação do alinhamento na junta circunferencial soldada de uma tubulação, utilizamos uma
régua, de modo que a solda fique próxima ao meio desta. Para que o reforço da solda não influencie na
medição, podemos apoiar a régua sobre calços com espessura igual ou superior que a altura do
reforço da solda, desde que a espessura seja conhecida. A medição deve ser executada em todo
perímetro da tubulação para obtenção e análise do maior valor de desalinhamento

II) Para a verificação da abertura da raiz de uma junta pré-montada podemos utilizar a alma de um
eletrodo, vareta ou arame com bitola conhecida

III) Para a verificação do embicamento nas juntas verticais do costado de um tanque podemos utilizar um
gabarito de mesma curvatura. Entretanto, deve-se tomar o devido cuidado para que este gabarito
esteja perpendicular ao eixo longitudinal da solda vertical

Assinale a alternativa correta:

a) ( ) As afirmativas II e III estão corretas
b) ( ) As afirmativas I e II estão corretas
c) ( ) Somente a afirmativa II está correta
d) ( ) Todas as afirmativas estão corretas

GLOBAL END - Inspeções e Treinamento de END
Edição 2020
Página 7/26
_______________________________________________________________________________________
7-3136 / (22) 99799.58GLOBAL END – I
GLOBAL END – Inspeções e Consultoria Ltda
info@globalend.com.br / www.globalend.com.br
(21) 3177-3136 / (22) 99799.5840



36) Assinale a alternativa que apresenta o ensaio não destrutivo que é primordial na detecção de
descontinuidades superficiais:

a) ( ) Ensaio Radiográfico
b) ( ) Ensaio Visual
c) ( ) Ensaio por Líquido Penetrante
d) ( ) Ensaio por Partículas Magnéticas

37) Qual das descontinuidades citadas abaixo pode ser encontrada em forjados?

a) ( ) Dobras b) ( ) Trincas de contração c) ( ) Gotasfrias d) ( ) Falta de fusão

38) Assinale a alternativa correta:

a) ( ) Uma junta soldada que apresenta alto grau de corrosão propicia melhores condições para a
identificação de descontinuidades superficiais visíveis

b) ( ) Ao verificarmos uma junta soldada, a corrosão presente na superfície não acarreta muitos
problemas na identificação de descontinuidades presentes na região examinada visualmente

c) ( ) Quanto menos oxidação presente na superfície examinada visualmente, melhor será a condição
para detecção de descontinuidades

d) ( ) Na superfície de peças que apresentam grau de corrosão elevado devemos realizar o ensaio visual
direto com auxílio de uma lanterna posicionada de tal forma que a luz incida perpendicularmente à
peça e o ângulo de visão não deve ultrapassar a 30º em relação à superfície em exame.

39) Em uma tubulação com diâmetro de 20 polegadas foi utilizado o processo Eletrodo Revestido,
pelo lado externo, para a soldagem de uma junta com chanfro em V. Durante a inspeção visual
interna da solda desta tubulação, poderemos evidenciar a presença das seguintes
descontinuidades:

a) ( ) Falta de fusão, falta de penetração, concavidade, porosidade, trinca e perfuração
b) ( ) Falta de fusão, falta de penetração, inclusão de tungstênio, porosidade, mordedura
c) ( ) Deposição insuficiente, falta de fusão, falta de penetração, perfuração, porosidade e trinca
d) ( ) Rechupe de cratera, falta de fusão, inclusão de escória, porosidades e trinca

40) Leia atentamente as afirmativas abaixo:

I) Quando o processo de soldagem é executado por soldador qualificado, a rugosidade do chanfro não
influencia diretamente na qualidade da solda

II) A rugosidade do chanfro, preparado pelo processo de oxi-corte, pode ser classificada em quatro graus
distintos, de acordo com a norma AWS C4. 1-77

III) O grau de intemperismo de um chanfro não influencia diretamente na qualidade da solda

Assinale a alternativa correta:
a) ( ) Somente a afirmativa I está correta
b) ( ) Somente a afirmativa II está correta
c) ( ) Somente a afirmativa III está correta
d) ( ) As afirmativas II e III estão corretas




GLOBAL END - Inspeções e Treinamento de END
Edição 2020
Página 8/26
_______________________________________________________________________________________
7-3136 / (22) 99799.58GLOBAL END – I
GLOBAL END – Inspeções e Consultoria Ltda
info@globalend.com.br / www.globalend.com.br
(21) 3177-3136 / (22) 99799.5840


41) Para a medição de desalinhamento interno de uma junta de topo pré-montada, podemos utilizar
o seguinte instrumento:

a) ( ) Calibre com finalidades múltiplas (Hi-Lo)
b) ( ) Paquímetro
c) ( ) Goniômetro
d) ( ) Não é possível executar esta medição.

42) Assinale a alternativa correta:

a) ( ) Dupla laminação e dobras são descontinuidades provenientes dos processos de laminação e
soldagem, respectivamente
b) ( ) Rechupe e trinca longitudinal são descontinuidades provenientes dos processos de fundição e
trefilação, respectivamente
c) ( ) Porosidade e falta de fusão são descontinuidades provenientes dos processos de forjamento e
soldagem, respectivamente
d) ( ) Trinca longitudinal e mordedura são descontinuidades provenientes dos processos de laminação e
fundição, respectivamente

43) Assinale a alternativa correta:

a) ( ) Os instrumentos auxiliares utilizados no exame visual remoto devem garantir uma capacidade de
resolução menor ou equivalente àquela obtida pelo exame visual direto

b) ( ) Os instrumentos auxiliares utilizados no exame visual remoto devem garantir uma capacidade de
resolução equivalente ou superior àquela obtida pelo exame visual direto

c) ( ) Quando se utiliza uma chapa para a inspeção de uma peça, devemos classificar o ensaio visual
como remoto

d) ( ) Quanto maior a ampliação de uma chapa (aumento do poder de resolução do ensaio) menor será a
distância de trabalho e maior será o campo de visão

44) Quando utilizamos um espelho como elemento auxiliar, visando melhorar o ângulo visual
durante o ensaio visual, deve-se classificar o ensaio como remoto.
Esta afirmativa é:

a) ( ) Verdadeira b) ( ) Falsa

45) O paquímetro é utilizado no ensaio visual exclusivamente para medir a alma da peça:

a) ( ) Verdadeira b) ( ) Falsa

46) Para a segurança do inspetor que verifica a junta soldada do costado de um tanque, localizada
a 6 metros de altura, é necessário prever o uso de:

a) ( ) Andaime e cinto de segurança e capacete
b) ( ) Escada e botas e protetor auricular
c) ( ) Andaime, protetor auricular e óculos de segurança
d) ( ) Escada, capacete e óculos de segurança

47) O goniômetro simples apresenta uma divisão angular, para o caso de um ângulo reto (90°) e 90
divisões de 1°. Esta afirmativa é:

a) ( ) Verdadeira b) ( ) Falsa


GLOBAL END - Inspeções e Treinamento de END
Edição 2020
Página 9/26
_______________________________________________________________________________________
7-3136 / (22) 99799.58GLOBAL END – I
GLOBAL END – Inspeções e Consultoria Ltda
info@globalend.com.br / www.globalend.com.br
(21) 3177-3136 / (22) 99799.5840


48) Qual o END que detecta descontinuidades internas em materiais, baseando-se no fenômeno de
reflexão de ondas acústicas quando encontram obstáculos à sua propagação, dentro do material?

a) ( ) Ensaio Radiográfico
b) ( ) Líquido Penetrante
c) ( ) Partículas Magnéticas
d) ( ) Ultrassom

49) Quais as atribuições de um profissional nível 2, de acordo com a Norma NA-001?

a) ( ) Interpretar e avaliar resultados de acordo com códigos, normas ou especificações aplicáveis
b) ( ) Supervisionar todas as obrigações do nível 1 e 2
c) ( ) Elaborar e validar instruções de END e procedimentos
d) ( ) Supervisionar todas as obrigações do nível 3

50) A Norma ISO 8501-1:1998 classifica uma superfície em quatro graus de intemperismo,
apresentando padrões visuais de comparação de preparação de superfície.
Esta afirmativa é:

a) ( ) Verdadeira
b) ( ) Falsa

51) Qual o instrumento é utilizado para verificar a intensidade de luz visível que incide na
superfície da peça durante o ensaio visual?

a) ( ) Radiômetro
b) ( ) Termo- higrômetro
c) ( ) Intensômetro
d) ( ) Luxímetro

 52) A trefilação é um processo de conformação plástica de um metal fazendo-o passar por rolos
paralelos que giram em sentidos contrários. Esta afirmação é:

a) ( ) Verdadeira
b) ( ) Falsa

54) Para que o ensaio visual possa identificar todas as possíveis descontinuidades, qual o
tratamento a ser dado na preparação de uma superfície de uma junta soldada de aço carbono que
apresentou contaminação com óleo?

a) ( ) Deverá ser executada a limpeza da superfície utilizando uma escova de aço
b) ( ) Deverá ser executada a limpeza da superfície utilizando um pano seco e limpo
c) ( ) Deverá ser executada a limpeza da superfície utilizando uma esmerilhadeira
d) ( ) Deverá ser executada a limpeza da superfície utilizando um pano limpo e solvente apropriado











GLOBAL END - Inspeções e Treinamento de END
Edição 2020
Página 10/26
_______________________________________________________________________________________
7-3136 / (22) 99799.58GLOBAL END – I
GLOBAL END – Inspeções e Consultoria Ltda
info@globalend.com.br / www.globalend.com.br
(21) 3177-3136 / (22) 99799.5840


55) Leia atentamente as afirmativas abaixo:

I) Durante a operação de soldagem com processo TIG a quantidade de radiação ultravioleta liberada é
bastante intensa. Como proteção, o soldador deve prever o uso de máscara com lentes contendo um
filtro adequado à intensidade de radiação emitida, para proteção dos olhos

II) Como proteção da radiação ultravioleta liberada na operação desoldagem com processo TIG, a pele
do soldador deve ser protegida para que não ocorra a exposição a este tipo de radiação. Dentre os
EPI´s necessários a esta proteção, podemos citar o uso de luva de raspa, avental de raspa, touca e
mangotes

III) A utilização dos óculos de sol e bloqueador solar pelo soldador são recursos comuns para a proteção
dos olhos e pele contra radiações ultravioleta emitidas pelo processo TIG

Assinale a alternativa correta:

a) ( ) A alternativa I está correta
b) ( ) As alternativas I e III estão corretas
c) ( ) As alternativas II e III estão corretas
d) ( ) As alternativas I e II estão corretas

56) A inspeção visual feita segundo orientação do procedimento PR-050 segue qual método?

a) ( ) Método Direto
b) ( ) Método Remoto
c) ( ) Método Reprodutivo
d) ( ) Método Translúcido

57) Qual o método que se utiliza de fotografias e gravação em vídeo para inspeção?

a) ( ) Método Direto
b) ( ) Método Remoto
c) ( ) Método Reprodutivo
d) ( ) Método Translúcido

58) Qual o método que se utiliza de iluminação artificial para inspeção?

a) ( ) Método Direto
b) ( ) Método Remoto
c) ( ) Método Reprodutivo
d) ( ) Método Translúcido

59) Qual é a distância máxima do examinador para a peça no ensaio visual direto?

a) ( ) 0,6 m
b) ( ) 0,06 dm
c) ( ) 0,006 cm
d) ( ) 0,06 hm








GLOBAL END - Inspeções e Treinamento de END
Edição 2020
Página 11/26
_______________________________________________________________________________________
7-3136 / (22) 99799.58GLOBAL END – I
GLOBAL END – Inspeções e Consultoria Ltda
info@globalend.com.br / www.globalend.com.br
(21) 3177-3136 / (22) 99799.5840


60) Durante a inspeção na solda de topo do costado de um tanque de armazenamento em aço
carbono, com 6 mm de espessura nominal, foi constatada a existência de concavidade, mordedura
e embicamento. Dentre as alternativas abaixo, assinale qual descontinuidade detectada ultrapassa
o limite de aceitação previsto pelo procedimento PR-050?

a) ( ) Concavidade com 1,4 mm de profundidade
b) ( ) Mordedura com 0,8 mm de profundidade
c) ( ) Embicamento de 5° na junta
d) ( ) Nenhuma das descontinuidades acima ultrapassou o limite de aceitação

61) Ao inspecionarmos uma junta de topo circunferencial em um tubo de aço carbono com
diâmetro de 14 polegadas e espessura de 6,5 milímetros, qual a profundidade aceitável de uma
mordedura?

a) ( ) Profundidade menor ou igual a 1,8 mm
b) ( ) Profundidade menor ou igual a 2,6 mm
c) ( ) Profundidade menor ou igual a 0,8 mm
d) ( ) Qualquer profundidade de mordedura é inaceitável

62) Para que o ensaio visual possa identificar todas as possíveis descontinuidades, qual o
tratamento a ser dado na preparação de uma superfície de uma junta soldada de aço carbono que
apresentou contaminação com óleo?

a) ( ) Deverá ser executada a limpeza da superfície utilizando uma escova de aço
b) ( ) Deverá ser executada a limpeza da superfície utilizando um pano seco e limpo
c) ( ) Deverá ser executada a limpeza da superfície utilizando uma esmerilhadeira
d) ( ) Deverá ser executada a limpeza da superfície utilizando um pano limpo e solvente apropriado

63) Assinale a opção correta:


a) ( ) Soldar pelo lado do chanfro em U, goivar pelo outro lado, soldar pelo chanfro em V e inspecionar
este último lado ou superfície com ultrassom

b) ( ) Soldar pelo lado do chanfro em V, goivar pelo mesmo lado, soldar pelo chanfro em U e inspecionar
este último lado ou superfície com ultrassom

c) ( ) Soldar pelo lado do chanfro em V, goivar pelo outro lado, soldar pelo chanfro em U e inspecionar
este último lado ou superfície com ultrassom

d) ( ) Soldar pelo lado do chanfro em J, goivar pelo outro lado, soldar pelo chanfro em U e inspecionar
este último lado ou superfície com ultrassom







GLOBAL END - Inspeções e Treinamento de END
Edição 2020
Página 12/26
_______________________________________________________________________________________
7-3136 / (22) 99799.58GLOBAL END – I
GLOBAL END – Inspeções e Consultoria Ltda
info@globalend.com.br / www.globalend.com.br
(21) 3177-3136 / (22) 99799.5840


64) Assinale a opção correta:


a) ( ) Cobre-junta ao lado da seta – material ASTM A 36. Do lado oposto, solda em chanfro em meio V
com ângulo de 45°, profundidade de preparação de 30 mm e abertura da raiz de 27 mm, seguida
de uma solda em ângulo com pernas assimétricas e de perfil convexo, obtido através de
esmerilhamento

b) ( ) Cobre-junta ao lado da seta – material ASTM A 36. Do lado oposto, solda em chanfro em meio V
com ângulo de 45°, profundidade de preparação de 27 mm e abertura da raiz de 6 mm, seguida de
uma solda em ângulo com pernas assimétricas e de perfil côncavo, obtido através de
martelamento

c) ( ) Cobre-junta ao lado da seta – material ASTM A 36. Do lado oposto, solda em chanfro em meio V
com ângulo de 45°, profundidade de preparação de 30 mm e abertura da raiz de 27 mm, seguida
de uma solda em ângulo com pernas assimétricas e de perfil côncavo, obtido através de
esmerilhamento

d) ( ) Cobre-junta ao lado da seta – material ASTM A 36. Do lado oposto, solda em chanfro em meio V
com ângulo de 45°, profundidade de preparação de 27 mm e abertura da raiz de 6 mm, seguida de
uma solda em ângulo com pernas assimétricas e de perfil côncavo, obtido através de
esmerilhamento

65) Assinale a opção correta:


a) ( ) Solda em chanfro reto com 2 mm de abertura da raiz, tendo em ambos os lados garganta efetiva de
3 mm e perfil do cordão convexo obtido através de esmerilhamento. Solda a ser efetuada no
campo

b) ( ) Solda em chanfro reto com 3 mm de abertura da raiz, tendo em ambos os lados garganta efetiva de
3 mm e perfil do cordão convexo obtido através de esmerilhamento. Solda a ser efetuada no
campo

c) ( ) Solda em chanfro reto com 2 mm de abertura da raiz, tendo em ambos os lados garganta efetiva de
9 mm e perfil do cordão convexo obtido através de calafate. Solda a ser efetuada no campo

d) ( ) Solda em chanfro reto com 9 mm de abertura da raiz, tendo em ambos os lados garganta efetiva de
3 mm e perfil do cordão côncavo obtido através de esmerilhamento. Solda a ser efetuada no
campo

GLOBAL END - Inspeções e Treinamento de END
Edição 2020
Página 13/26
_______________________________________________________________________________________
7-3136 / (22) 99799.58GLOBAL END – I
GLOBAL END – Inspeções e Consultoria Ltda
info@globalend.com.br / www.globalend.com.br
(21) 3177-3136 / (22) 99799.5840


66) Marque a alternativa correta:


a) ( ) Solda em chanfro em V, tendo do lado da seta um ângulo de 45°, profundidade de preparação de 12
mm, abertura de raiz de 3 mm e garganta efetiva de 15 mm e do lado oposto ângulo do bisel de
50°, profundidade de preparação de 12 mm, a mesma abertura de raiz e garganta efetiva de 18
mm. A solda em chanfro, tanto de um lado quanto do outro, é seguida de uma solda em ângulo de
12 mm de perna, sendo que do lado da seta esta solda possui perfil convexo obtido através de
esmerilhamento e do lado oposto o perfil da solda é nivelado através de calafate. Solda executada
no campo e em todo contorno

b) ( ) Solda em chanfro em K, tendo do lado da seta um ângulo de 50°, profundidade de preparação de 12
mm, abertura de raiz de 3mm e garganta efetiva de 18 mm e do lado oposto ângulo do bisel de
45°, profundidade de preparação de 12mm, a mesma abertura de raiz e garganta efetiva de 15mm.
A solda em chanfro, tanto de um lado quanto do outro, é seguida de uma solda em ângulo de 12
mm de perna, sendo que do lado da seta esta solda possui perfil convexo obtido através de
esmerilhamento e do lado oposto o perfil da solda é nivelado através de calafate. Solda executada
no campo e em todo contorno

c) ( ) Solda em chanfro em K, tendo do lado da seta um ângulo de45°, profundidade de preparação de 12
mm, abertura de raiz de 3 mm e garganta efetiva de 15 mm e do lado oposto ângulo do bisel de
50°, profundidade de preparação de 12 mm, a mesma abertura de raiz e garganta efetiva de 18
mm. A solda em chanfro, tanto de um lado quanto do outro, é seguida de uma solda em ângulo de
12 mm de perna, sendo que do lado da seta esta solda possui perfil convexo obtido através de
calafate e do lado oposto o perfil da solda é nivelado através de esmerilhamento. Solda executada
no campo e em todo contorno

d) ( ) Solda em chanfro em K, tendo do lado da seta um ângulo de 45°, profundidade de preparação de 12
mm, abertura de raiz de 3 mm e garganta efetiva de 15 mm e do lado oposto ângulo do bisel de
50°, profundidade de preparação de 15 mm, a mesma abertura de raiz e garganta efetiva de 18
mm. A solda em chanfro, tanto de um lado quanto do outro, é seguida de uma solda em ângulo de
12 mm de perna, sendo que do lado da seta esta solda possui perfil convexo obtido através de
esmerilhamento e do lado oposto o perfil da solda é nivelado através de calafate. Solda executada
no campo e em todo contorno








GLOBAL END - Inspeções e Treinamento de END
Edição 2020
Página 14/26
_______________________________________________________________________________________
7-3136 / (22) 99799.58GLOBAL END – I
GLOBAL END – Inspeções e Consultoria Ltda
info@globalend.com.br / www.globalend.com.br
(21) 3177-3136 / (22) 99799.5840


67) Marque a alternativa correta:




a) ( ) b) ( )



 c) ( ) d) ( )

68) Qual é a distância máxima do examinador para a peça no ensaio visual direto?

a) ( ) 600 Km
b) ( ) 60.000 dm
c) ( ) 60 cm
d) ( ) 6000 hm

69) Qual é a unidade internacional, usada para medir a intensidade de iluminação?

a) ( ) Kelvin
b) ( ) Ampére
c) ( ) Mol
d) ( ) Candela

70) O relógio comparador é o instrumento utilizado para medir o nível de iluminação na superfície a
ser ensaiada.

a) ( ) Verdadeiro b) ( ) Falso

GLOBAL END - Inspeções e Treinamento de END
Edição 2020
Página 15/26
_______________________________________________________________________________________
7-3136 / (22) 99799.58GLOBAL END – I
GLOBAL END – Inspeções e Consultoria Ltda
info@globalend.com.br / www.globalend.com.br
(21) 3177-3136 / (22) 99799.5840


71) Qual é a sequência correta para uma inspeção visual?

a) ( ) Relato dos resultados - Preparação da superfície – Inspeção
b) ( ) Preparação da superfície – Inspeção – Relato dos resultados
c) ( ) Inspeção - Relato dos resultados - Preparação da superfície
d) ( ) Inspeção – Escovamento - Preparação da superfície

73) Qual é o método em que o exame é realizado a olho nu ou com auxílio de uma lupa?

a) ( ) Remoto b) ( ) Direto c) ( ) Translúcido d) ( ) Reprodutivo

76) Qual o instrumento abaixo pode ser utilizado durante a realização do ensaio visual direto?

a) ( ) Boroscópio rígido b) ( ) Lupa c) ( ) Câmera fotográfica d) ( ) Telescópio

77) Leia atentamente as afirmativas abaixo:

 I - O termo descontinuidade pode ser definido como sendo qualquer irregularidade na superfície da peça
que, por sua natureza, tipo, localização, dimensões e efeito acumulados, ultrapasse os limites de
aceitação da norma aplicável

II - O ensaio visual em materiais metálicos é utilizado para localizar descontinuidades somente quando o
produto estiver acabado, após todas as etapas ou processos de fabricação concluídos

III - A rugosidade superficial e as descontinuidades presentes na superfície das peças fundidas como
flanges, válvulas e acessórios inspecionados visualmente submetem-se a um critério de aceitação
previsto em normas que apresentam padrões fotográficos

Com base nas afirmativas acima, assinale a alternativa correta:
a) ( ) As afirmativas I e II estão corretas
b) ( ) As afirmativas II e III estão corretas
c) ( ) A afirmativa III está correta
d) ( ) Nenhuma das afirmativas está correta

78) Leia atentamente as afirmativas abaixo:

I) Quando o ângulo de observação e a distância do olho do inspetor estiverem a 25° e 550 mm,
respectivamente, em relação a um ponto da superfície a ser examinada, classificamos o ensaio visual
como método direto

II) Quando o ângulo de observação e a distância do olho do inspetor estiverem a 70° e 805 mm,
respectivamente, em relação a um ponto da superfície a ser examinada, classificamos o ensaio visual
como método direto

III) Quando o ângulo de observação e a distância do olho do inspetor estiverem a 68° e 428 mm,
respectivamente, em relação a um ponto da superfície a ser examinada, classificamos o ensaio visual
como método direto

Assinale a alternativa correta:
a) ( ) As alternativas I e III estão corretas
b) ( ) As alternativas I e II estão corretas
c) ( ) A alternativa I está correta
d) ( ) A alternativa III está correta



GLOBAL END - Inspeções e Treinamento de END
Edição 2020
Página 16/26
_______________________________________________________________________________________
7-3136 / (22) 99799.58GLOBAL END – I
GLOBAL END – Inspeções e Consultoria Ltda
info@globalend.com.br / www.globalend.com.br
(21) 3177-3136 / (22) 99799.5840


79) Quais instrumentos podem ser utilizados no ensaio visual remoto?

a) ( ) Lupa e máquina fotográfica
b) ( ) Telescópio e lupa
c) ( ) Máquina fotográfica e fibroscópio
d) ( ) Nenhuma das alternativas acima está correta

80) Ângulo formado entre a borda preparada do componente e um plano perpendicular à superfície
do componente:

a) ( ) Ângulo do bisel c) ( ) Ângulo de deslocamento
b) ( ) Ângulo de trabalho d) ( ) Ângulo do chanfro

81) Analise as afirmativas abaixo e indique a(s) correta(s):

a) ( ) A diferença entre embicamento e deformação angular é que a primeira ocorre somente em juntas de
topo
b) ( ) A diferença entre mordedura e mordedura de raiz é que a primeira só ocorre na face e a segunda só
na raiz da solda
c) ( ) Fissura, trinca e rachadura são termos genéricos que designam o mesmo tipo de descontinuidade

82) Dentre as afirmativas a seguir, indique a afirmativa incorreta:

a) ( ) Falta de fusão é uma descontinuidade que só aparece na raiz da solda
b) ( ) A descontinuidade que surge na superfície do metal de base, em decorrência da abertura do arco
elétrico, recebe o nome de abertura de arco
c) ( ) Falta de penetração é uma descontinuidade que só aparece na raiz da solda
d) ( ) Descontinuidade e defeito são a mesma coisa

83) Indique a(s) definição(ões) errada(s):

a) ( ) Reforço excessivo é o excesso de metal da zona fundida localizado na face da solda
b) ( ) Concavidade é uma descontinuidade que pode ocorrer tanto na face quanto na raiz da solda
c) ( ) Concavidade excessiva é uma descontinuidade que aparece nas soldas em ângulo cujas faces
estão excessivamente côncavas
d) ( ) Embicamento é um tipo de deformação angular da junta soldada de topo

84) Superfície exposta da solda, pelo lado por onde a solda foi executada:

a) ( ) Face do chanfro
b) ( ) Reforço de solda
c) ( ) Raiz da solda
d) ( ) Face da solda

85) Junção entre a face da solda e o metal de base:

a) ( ) Raiz da solda
b) ( ) Face do chanfro
c) ( ) Margem da solda
d) ( ) Raiz da junta





GLOBAL END - Inspeções e Treinamento de END
Edição 2020
Página 17/26
_______________________________________________________________________________________
7-3136 / (22) 99799.58GLOBAL END – I
GLOBAL END – Inspeções e Consultoria Ltda
info@globalend.com.br / www.globalend.com.br
(21) 3177-3136 / (22) 99799.5840


86) Profundidadecom que a solda se prolonga na raiz da junta, medida na linha de centro da seção
transversal da raiz:

a) ( ) Penetração da raiz
b) ( ) Penetração total da junta
c) ( ) Penetração da junta
d) ( ) Raiz da solda

87) Profundidade mínima da solda em juntas com chanfro ou da solda de fechamento medida entre
a face da solda e sua extensão na junta, excluindo o reforço:

a) ( ) Penetração da raiz.
b) ( ) Penetração total da junta.
c) ( ) Penetração da junta.
d) ( ) Raiz da solda.

88) Dentre as definições a seguir, as que melhor se aplicam a SOLDA DE ARESTA e SOLDA EM
ÂNGULO são:

I. Solda executada numa junta de aresta
II. Solda realizada segundo o ângulo de trabalho
III. Solda de seção transversal aproximadamente triangular que une duas superfícies em ângulo.
IV. Solda executada em uma junta de topo

a) ( ) As definições I e IV
b) ( ) As definições II e IV
c) ( ) As definições III e II
d) ( ) As definições III e IV
e) ( ) As definições I e III

89) Das afirmativas abaixo, estão corretas:

I. Solda descontínua é aquela na qual a continuidade é interrompida por espaços vazios.
II. Solda por pontos é a executada entre ou sobre componentes sobrepostos na qual a fusão se inicia e
ocorre nas superfícies em contato ou se inicia na superfície externa de um dos membros
III. Soldagem com passe à ré é aquela na qual trechos do cordão de solda são executados em sentido
oposto ao da progressão da soldagem
IV. Solda de tampão é a realizada através de um furo, circular ou não, num membro de uma junta
sobreposta ou em T, unindo-o a um outro

a) ( ) Apenas a opção I está correta
b) ( ) As opções I e II estão corretas
c) ( ) As opções II e IV estão corretas
d) ( ) Todas as opções estão corretas

90) A diferença entre passe estreito e passe oscilante é que o primeiro é efetuado seguindo a linha
de solda sem movimento lateral apreciável e o outro é feito com oscilação transversal em relação à
linha de solda. A afirmativa está:

a) ( ) Totalmente correta
b) ( ) Errada na definição de passe estreito
c) ( ) Errada na definição de passe oscilante
d) ( ) Errada, porque não há diferença entre passe estreito e oscilante
e) ( ) Completamente errada

GLOBAL END - Inspeções e Treinamento de END
Edição 2020
Página 18/26
_______________________________________________________________________________________
7-3136 / (22) 99799.58GLOBAL END – I
GLOBAL END – Inspeções e Consultoria Ltda
info@globalend.com.br / www.globalend.com.br
(21) 3177-3136 / (22) 99799.5840


91) Mínima distância que separa os componentes a serem unidos por soldagem ou processos
afins:

a) ( ) Garganta de solda
b) ( ) Perna de solda
c) ( ) Profundidade de penetração
d) ( ) Abertura de raiz
e) ( ) Nenhuma das respostas acima

92) Ângulo formado entre a borda preparada do componente e um plano perpendicular à superfície
deste componente:

a) ( ) Ângulo do bisel c) ( ) Ângulo de deslocamento
b) ( ) Ângulo de trabalho d) ( ) Ângulo do chanfro

92) O que o ensaio visual pode determinar?

a) ( ) Cores, rugosidade, ajustes mecânicos, presença de descontinuidades internas
b) ( ) Dimensão, formato, acabamento e campo magnético
c) ( ) Quantidade, dimensão, formato, acabamento superficial, refletividade, cor, ajustes mecânicos e a
presença de descontinuidades
d) ( ) Nenhuma das opções acima

93) Em relação às cores, qual tem a maior e qual tem a menor frequência?

a) ( ) A violeta tem a maior frequência e energia a vermelha tem menor frequência e energia
b) ( ) A vermelha tem maior frequência e energia e a violeta tem a maior frequência e energia
c) ( ) O amarelo tem a maior frequência e energia e o verde tem menor frequência e energia
d) ( ) Todas têm a mesma frequência e energia

94) Qual a porção visível do espectro eletromagnético?

a) ( ) Varia de 500 a 900 nm ou 5000 a 9000 A
b) ( ) Varia de 350 a 700 nm ou 3500 a 7000 A
c) ( ) Varia de 250 a 550 nm ou 2500 a 5500 A
d) ( ) Varia de 380 A a 780 A ou 380 a 780 nm

95) O que significa ANGSTROM (Â)?

a) ( ) É uma unidade de comprimento usada em ultrassom
b) ( ) É uma unidade de comprimento medida usada para definir cores
c) ( ) É uma unidade de comprimento muito usada nos ensaios não destrutivos
d) ( ) É uma unidade de comprimento que pode ser usada para expressar o comprimento de onda de
radiação eletromagnética, neste caso, a luz

96) O que é ângulo de incidência?

a) ( ) É o ângulo formado pelo raio que atravessa um material
b) ( ) É o ângulo que penetra no material
c) ( ) É o ângulo formado pelo raio incidente e a normal a este plano
d) ( ) É o ângulo formado pela reflexão longitudinal a superfície refletida




GLOBAL END - Inspeções e Treinamento de END
Edição 2020
Página 19/26
_______________________________________________________________________________________
7-3136 / (22) 99799.58GLOBAL END – I
GLOBAL END – Inspeções e Consultoria Ltda
info@globalend.com.br / www.globalend.com.br
(21) 3177-3136 / (22) 99799.5840


97) Quais os quatro fenômenos que a luz pode sofrer?

a) ( ) Reflexão regular, reflexão difusa, refração e absorção
b) ( ) Absorção, reflexão regular, atenuação e refração
c) ( ) Refração, absorção, difração e atenuação
d) ( ) Difusão, absorção, reflexão difusa e impedância

98) Quando ocorre a reflexão regular?

a) ( ) Ocorre numa superfície irregular
b) ( ) Ocorre numa superfície lisa e polida
c) ( ) Ocorre numa superfície opaca
d) ( ) Ocorre quando a luz atravessa um vidro

99) Quando ocorre a reflexão difusa?

a) ( ) Ocorre numa superfície lisa e polida
b) ( ) Ocorre numa superfície opaca
c) ( ) Ocorre numa superfície irregular
d) ( ) Ocorre em todos os casos de reflexão

100) O que é absorção da luz?

a) ( ) É quando uma parte da energia luminosa fica retida numa superfície sendo transformada em outro
tipo de energia
b) ( ) É quando toda energia luminosa atravessa uma superfície sendo transformada em outro tipo de
energia
c) ( ) É quando toda energia luminosa atravessa uma superfície e se transforma em energia mecânica e
vice e versa
d) ( ) É quando uma parte da energia luminosa atravessa uma superfície e é transmitida para outro
material desta vez com mais energia

101) Qual o efeito que ocorre quando a luz incide numa folha de papel?

a) ( ) Reflexão regular
b) ( ) Reflexão difusa
c) ( ) Refração
d) ( ) Difusão

102) Qual o efeito que ocorre quando a luz incide em um espelho?

a) ( ) Reflexão difusa
b) ( ) Refração
c) ( ) Absorção
d) ( ) Reflexão regular

103) Quais são os três meios materiais em que a luz se desloca?

a) ( ) Meio transparente, cristalino e opaco
b) ( ) Meio transparente, translúcido e opaco
c) ( ) Meio opaco, difuso e regular
d) ( ) Meio regular, difuso e transparente



GLOBAL END - Inspeções e Treinamento de END
Edição 2020
Página 20/26
_______________________________________________________________________________________
7-3136 / (22) 99799.58GLOBAL END – I
GLOBAL END – Inspeções e Consultoria Ltda
info@globalend.com.br / www.globalend.com.br
(21) 3177-3136 / (22) 99799.5840


104) Quais são as cores quentes (incandescentes)?

a) ( ) Vermelho, amarelo e laranja
b) ( ) Branco, laranja e vermelho
c) ( ) Verde, amarelo e branco
d) ( ) Vermelho, amarelo e magenta

105) Quais são as cores frias (fluorescentes)?

a) ( ) Amarelo, vermelho e laranja c) ( ) Violeta, verde e azul
b) ( ) Verde, azul e amarelo d) ( ) Ciano, magenta e violeta

106) Quais são as cores primárias?

a) ( ) Azul, vermelho e verde
b) ( ) Verde, vermelho e laranja
c) ( ) Laranja, amarelo e azul
d) ( ) Branco, verde e magenta

107) Qual a iluminação mínima para exame de detalhes?

a) ( ) 1000 µW/cm²
b) ( ) 1000 lux
c) ( ) 800lux
d) ( ) 750 nm

108) Quais os dispositivos medidores de iluminação?

a) ( ) Luxímetro, fotômetro, pirômetro
b) ( ) Fotocélula, densitômetro e luxímetro
c) ( ) Fotômetro, luxímetro e teodolito
d) ( ) Luxímetro, fotocélula e fotômetro

109) O que é a córnea?

a) ( ) É uma camada do olho que refrata os raios de luz que entram nos olhos e faz o papel de proteção
da estrutura interna
b) ( ) É a porção colorida do olho atrás da íris. Sua função é regular a quantidade de luz que entra nos
olhos
c) ( ) É a abertura central da pupila, através da qual a luz passa
d) ( ) É a abertura central da íris, através da qual a luz passa

110) O que é íris e qual a sua função?

a) ( ) É a abertura central da pupila, através da qual a luz passa
b) ( ) É a porção colorida do olho atrás da córnea. Sua função é regular a quantidade de luz que entra nos
olhos
c) ( ) É uma camada do olho que refrata os raios de luz e faz o papel de proteção da estrutura interna do
olho
d) ( ) É a abertura central da córnea, através da qual a luz passa





GLOBAL END - Inspeções e Treinamento de END
Edição 2020
Página 21/26
_______________________________________________________________________________________
7-3136 / (22) 99799.58GLOBAL END – I
GLOBAL END – Inspeções e Consultoria Ltda
info@globalend.com.br / www.globalend.com.br
(21) 3177-3136 / (22) 99799.5840


111) O que é a pupila?

a) ( ) É a porção colorida do olho atrás da córnea. Sua função é regular a quantidade de luz que entra nos
olhos
b) ( ) É a abertura central da íris, através da qual a luz passa
c) ( ) É a abertura central da córnea, através da qual a luz passa
d) ( ) É uma camada do olho que refrata os raios de luz que entram nos olhos e faz o papel de proteção
da estrutura interna

112) O que é o cristalino e qual sua função?

a) ( ) É uma lente biconvexa natural e sua função é auxiliar na focalização da imagem sobre a retina
b) ( ) É a membrana fina que preenche a parede interna e posterior do olho, que recebe a luz focalizada
pelo cristalino
c) ( ) Fotorreceptor capaz de distinguir as cores. Serve para visão mais detalhada em ambientes bem
iluminados ou a luz do dia
d) ( ) É uma fina camada brilhante que refrata os raios de luz que entram nos olhos e faz o papel de
proteção da estrutura interna do olho

113) O que é a retina?

a) ( ) É uma lente biconvexa natural e sua função é auxiliar na focalização da imagem sobre a retina
b) ( ) É a membrana fina que preenche a parede interna e posterior do olho, que recebe a luz focalizada
pelo cristalino
c) ( ) É uma camada do olho que refrata os raios de luz que entram nos olhos e faz o papel de proteção
da estrutura interna
d) ( ) É a abertura central da íris, através da qual a luz passa

114) O que são cones?

a) ( ) Fotorreceptores capazes de distinguir as cores e servem para visão mais detalhada em ambientes
bem iluminados ou a luz do dia
b) ( ) Fotorreceptores capazes de distinguir o contraste, utilizados para a visão em local com pouca luz ou
à noite
c) ( ) Lentes biconvexas naturais, e sua função é auxiliar na focalização da imagem sobre a retina
d) ( ) Porções coloridas do olho atrás da córnea. Sua função é regular a quantidade de luz que entra nos
olhos

115) O que são bastonetes?

a) ( ) Fotorreceptores capazes de distinguir o contraste, utilizados para a visão em local com pouca luz ou
à noite
b) ( ) Fotorreceptores capazes de distinguir as cores e servem para visão mais detalhada em ambientes
bem iluminados ou a luz do dia
c) ( ) São lentes biconvexas naturais e sua função é auxiliar na focalização da imagem sobre a retina
d) ( ) Camadas do olho que refratam os raios de luz que entram nos olhos e fazem o papel de proteção
da estrutura interna







GLOBAL END - Inspeções e Treinamento de END
Edição 2020
Página 22/26
_______________________________________________________________________________________
7-3136 / (22) 99799.58GLOBAL END – I
GLOBAL END – Inspeções e Consultoria Ltda
info@globalend.com.br / www.globalend.com.br
(21) 3177-3136 / (22) 99799.5840


116) O que é acuidade visual?

a) ( ) Exame utilizado para determinar se a pessoa possui alguma deficiência na visão
b) ( ) É um conjunto de exames utilizados para determinar a capacidade de perceber a forma e o
contorno dos objetos
c) ( ) É a capacidade de perceber a forma e o contorno dos objetos
d) ( ) Capacidade de perceber a forma e o contorno de objetos a longa distancia

117) A que distancia deve ser realizado o exame de Snellen?

a) ( ) 6 metros c) ( ) 12 metros
b) ( ) 10 metros d) ( ) 4 metros

118) Qual é o nome do exame de visão próxima?

a) ( ) Snellen
b) ( ) Ishirara
c) ( ) Titmus
d) ( ) Jagger

119) Quando ocorre a miopia?

a) ( ) Quando a imagem se forma atrás da retina
b) ( ) Quando a imagem se forma na frente da retina
c) ( ) Quando a imagem se forma antes do cristalino
d) ( ) Quando a pessoa possui a chamada “vista cansada”

120) Quando ocorre a hipermetropia?

a) ( ) Quando a imagem se forma na frente da retina ou com a idade
b) ( ) Quando a imagem se forma atrás da íris ou com a idade
c) ( ) Quando a imagem se forma na frente do cristalino
d) ( ) Quando a imagem se forma atrás da retina ou com a idade

121) O que é carepa?

a) ( ) Oxidação superficial
b) ( ) Tipo de descontinuidade causada pela soldagem
c) ( ) Descontinuidade interna detectada por ultrassom
d) ( ) Tipo de corrosão com graus de intemperismo classificados em A, B, C e D

122) Quais são os graus de intemperismo na superfície de metais ferrosos?

a) ( ) A, B, C
b) ( ) A, B, C, D
c) ( ) A, B, C, D, E
d) ( ) 1, 2, 3, 4

123) O que é corrosão?

a) ( ) Perda ou degradação de um material, apenas por processos físicos
b) ( ) Perda ou degradação de um material, por processos físicos ou químicos
c) ( ) Perda ou degradação de um material, por processos eletroquímicos ou físicos
d) ( ) Perda ou degradação de um material, por processos físicos, químicos ou eletroquímicos


GLOBAL END - Inspeções e Treinamento de END
Edição 2020
Página 23/26
_______________________________________________________________________________________
7-3136 / (22) 99799.58GLOBAL END – I
GLOBAL END – Inspeções e Consultoria Ltda
info@globalend.com.br / www.globalend.com.br
(21) 3177-3136 / (22) 99799.5840


124) Em simbologia, a seta “quebrada” ou em “zig-zag”, significa que a mesma aponta para um
componente específico da junta que deverá ser chanfrado.

a) ( ) Falso
b) ( ) Verdadeiro

125) As grandezas físicas “comprimento”, “temperatura” e “intensidade luminosa”, de acordo
com o Sistema Internacional de Medidas, são expressas nas unidades:

a) ( ) Metro, grau Kelvin e candela
b) ( ) Metro, grau Fahrenheit e lux
c) ( ) Milímetro, grau Celsius e lux
d) ( ) Centímetro, graus Centígrados e lúmen

126) Identifique os chanfros abaixo:



a) ( ) Chanfro reto
b) ( ) Chanfro em Duplo V
c) ( ) Chanfro em Duplo U
d) ( ) Chanfro em Duplo K



a) ( ) Chanfro em U
b) ( ) Chanfro em V
c) ( ) Chanfro em J
d) ( ) Chanfro em K



a) ( ) Chanfro em U
b) ( ) Chanfro em V
c) ( ) Chanfro em J
d) ( ) Chanfro em K



a) ( ) Chanfro em U
b) ( ) Chanfro em V
c) ( ) Chanfro em J
d) ( ) Chanfro em K

GLOBAL END - Inspeções e Treinamento de END
Edição 2020
Página 24/26
_______________________________________________________________________________________
7-3136 / (22) 99799.58GLOBAL END – I
GLOBAL END – Inspeções e Consultoria Ltda
info@globalend.com.br / www.globalend.com.br
(21) 3177-3136 / (22) 99799.5840




a) ( ) Chanfro em duplo U
b) ( ) Chanfro em duplo V
c) ( ) Chanfro em duplo J
d) ( ) Chanfro em duplo K



a) ( ) Chanfro em meio V
b) ( ) Chanfro em V
c) ( ) Chanfroem meio J
d) ( ) Chanfro em J



a) ( ) Chanfro em duplo K
b) ( ) Chanfro em duploV
c) ( ) Chanfro em duplo meio V
d) ( ) Chanfro em K



a) ( ) Chanfro Duplo
b) ( ) Chanfro Reto
c) ( ) Chanfro em I
d) ( ) Chanfro em Linha

127) Em quais unidades devemos informar em relatório as seguintes descontinuidades:
Desalinhamento, embicamento e reforço excessivo?

a) ( ) Graus, milímetro e °C.
b) ( ) Milímetro, milímetro e milímetro
c) ( ) Metro, graus e graus
d) ( ) Milímetro, graus, milímetro

128) As unidades utilizadas nos instrumentos para informar a temperatura de uma peça são as
seguintes:

a) ( ) K e °F
b) ( ) °C e pol
c) ( ) °C e K.
d) ( ) °C, °F e K
e) ( ) °C e °F

GLOBAL END - Inspeções e Treinamento de END
Edição 2020
Página 25/26
_______________________________________________________________________________________
7-3136 / (22) 99799.58GLOBAL END – I
GLOBAL END – Inspeções e Consultoria Ltda
info@globalend.com.br / www.globalend.com.br
(21) 3177-3136 / (22) 99799.5840


129) Qual instrumento abaixo é usado na medição da profundidade de mordeduras?

a) ( ) Goniômetro
b) ( ) Hi- Lo
c) ( ) Paquímetro
d) ( ) Trena

130) Correlacione:

a) Ensaio Visual ( c ) Detecta descontinuidades superficiais e subsuperficiais
b) Ensaio por LP ( b ) Detecta descontinuidades superficiais
c) Ensaio por PM ( d ) Detecta descontinuidades internas
d) Ensaio por US ( a ) Ensaio não destrutivo que precede os demais

131) Descontinuidade que se caracteriza por se localizar na face ou na raiz e é resultado da falta de
fusão entre o metal de solda e o metal de base, um sobrepondo-se ao outro:

a) ( ) Deposição Insuficiente
b) ( ) Falta de Fusão
c) ( ) Falta de Penetração
d) ( ) Sobreposição

132) Descontinuidade formada durante o processo de fabricação de chapas:

a) ( ) Lasca
b) ( ) Dobra
c) ( ) Trinca
d) ( ) Dupla laminação

133) Qual a descontinuidade que se caracteriza por apresentar fusão apenas em um lado da raiz?

a) ( ) Concavidade
b) ( ) Falta de fusão
c) ( ) Falta de penetração
d) ( ) Deposição insuficiente

134) Qual(is) o(s) instrumento(s) abaixo que possibilita(m) medir ângulo de chanfro?

a) ( ) Calibre de solda e Goniômetro
b) ( ) Somente Goniômetro
c) ( ) Paquímetro e Goniômetro
d) ( ) Calibre de solda e Paquímetro

135) Desalinhamento é o nome da descontinuidade formada pelos efeitos da demarcação angular
nas juntas de topo.

a) ( ) Certo
b) ( ) Errado

136) A inclusão de tungstênio é um defeito característico do processo de soldagem TIG.

a) ( ) Certo
b) ( ) Errado



GLOBAL END - Inspeções e Treinamento de END
Edição 2020
Página 26/26
_______________________________________________________________________________________
7-3136 / (22) 99799.58GLOBAL END – I
GLOBAL END – Inspeções e Consultoria Ltda
info@globalend.com.br / www.globalend.com.br
(21) 3177-3136 / (22) 99799.5840


137) Diferença máxima entre as pernas de uma solda de ângulo de acordo com o PR-050

a) ( ) 2,3 mm b) ( ) 3,0 mm c) ( ) 5,2 mm d) ( ) 6 mm

138) A distância entre a raiz da solda e a face sem contar com o reforço:

a) ( ) Garganta Teórica
b) ( ) Garganta Real
c) ( ) Garganta Efetiva
d) ( ) Dimensão da Solda

139) Descontinuidade que nunca pode ser localizada na raiz:

a) ( ) Poro b) ( ) Mordedura c) ( ) Concavidade d) ( ) Reforço Excessivo

140) Depressão sob a forma de entalhe, no metal de base, acompanhando a margem da solda:

a) ( ) Concavidade c) ( ) Sobreposição
b) ( ) Mordedura d) ( ) Falta de fusão

141) Utilize a letra “R” para designar Raiz e a letra “F” para Face, para indicar em que região de uma
junta soldada, é possível surgir as descontinuidades abaixo:

a) R / R / F / F a) ( ) Falta de penetração
b) R / F / F / F b) ( ) Deposição insuficiente
c) R / R / F / R c) ( ) Concavidade
d) R / F / R / F d) ( ) Mordedura

142) Analise as seguintes afirmativas e indique a opção correta.

I) O reforço excessivo da solda, em uma junta de ângulo, aumenta a resistência da solda
II) Inclusão de escória e mordeduras, podem ser indicativos de falta de habilidade do soldador
III) Perna é a denominação da dimensão de uma solda em ângulo
IV) A penetração excessiva é caracterizada quando a altura do reforço da solda ultrapassa a tolerância,
somente para o lado pelo qual a solda foi depositada

a) ( ) As afirmativas ( I ), ( III ) e ( IV ) estão corretas
b) ( ) A afirmativa ( I ) está correta
c) ( ) As afirmativas ( II ) e ( III ) estão corretas
d) ( ) Todas as afirmativas estão corretas

143) Quais descontinuidades abaixo surgem em uma peça fundida?

a) ( ) Gota fria e mordedura
b) ( ) Trincas de contração e gota fria
c) ( ) Sobreposição e junta fria
d) ( ) Rechupes e falta de fusão

144) o paquímetro pode ser usado para medir:

a) ( ) Espessura, ângulo do bisel e profundidade
b) ( ) Profundidade, embicamento e diâmetro interno
c) ( ) Diâmetro interno, diâmetro externo e profundidade
d) ( ) Diâmetro externo, pré deformação e ângulo do chanfro
