Cor em Sistemas Digitais
A Computação Gráfica estuda modelos e
algoritmos para gerar, processar e interpretar
imagens digitais. Imagens são formadas por
conjuntos de pontos coloridos. Por isto o estudo
de cor é um dos fundamentos da CG. Ocorre,
entretanto, que cor é uma sensação humana em
resposta a luz. Por isto nosso estudo começa
com os modelos físicos da Luz e os modelos
psicofísicos da sensação de Cor.

As cores são sensações que nós, seres humanos, temos em resposta à luz que incide
nos nossos olhos. Por isso, para entendermos as cores, precisamos antes estudar a luz,
como ela interage com os objetos, como nossos olhos captam e como nosso cérebro

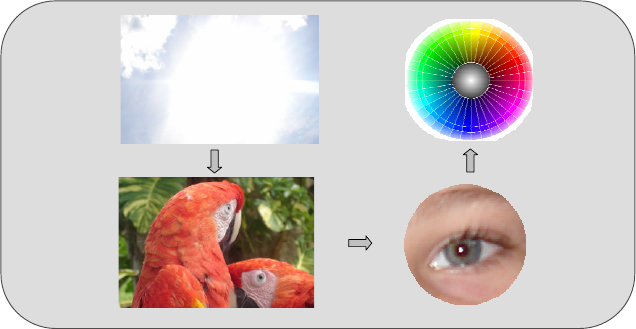

processa esta informação. A Figura 2.1 exemplifica a idéia geral destes processos.

fontes
luminosas
geram
luz
que
interagem
com
o meio
(supeficies)
que nosos
olhos
captam
que
produzem
sensações
no nosso
cérebro

Figura 2.1 – Exemplo de um processo que geram a sensação de cor.

Nesta figura a luz solar, dispersa pela atmosfera, ilumina as araras e a vegetação. A
luz refletida pelas araras é captada pelos nossos olhos gerando uma sensação de cor
no nosso cérebro. Como cor é um sentido humano, na Figura 2.1 a esta sensação é
abstratamente representada por uma roda colorida. Neste capítulo vamos estudar
modelos que nos permitam quantificar e prever estas sensações de forma a reproduzi-
las em diversos dispositivos do tipo monitor e impressora.
Modelos físicos da luz
A compreensão do fenômeno da luz que temos hoje vem de trabalhos de Físicos
famosos. Até o século XVIII a Física estudava a luz segundo dois modelos que
competiam entre si: o de ondas de Huygnes e o de partículas de Newton. No início do
Minuta: Cor em Sistemas Digitais jul-11

2

século XX as duas visões foram conciliadas por Max Planck e Einstein na teoria dos
fótons1.
Huygens Newton Max Planck Eistein
 �1629 �1695 �1643 �1727 �1858 �1947 �1879 �1955
onda partículas fótons
Figura 2.2 – Modelos da luz.
Os fótons podem ser vistos como pacotes de energia que viajam no espaço numa
velocidade constante, c, de 299.792.458 m/s ou aproximadamente 300.000 km/s. A
Figura 2.3 apresenta duas representações visuais deste fenômeno. A da esquerda
mostra um modelo de onda eletromagnética e a da direita representa estes pacotes por
círculos e a variação de preto para branco ilustra o fato de que os fótons pulsam numa
determinada freqüência. Desta pulsação resulta a natureza ondulatória da luz também
representada na figura por uma onda senoidal. As representações da figura são apenas
forma de tentarmos visualizarmos algo que não é visível, servem apenas para nos
ajudar a entender.
λ
v = c
T
λ
v = c
T
λ
v = c
T
Direção de
radiação
Campo
elétrico
Campo
magnético
λ
Direção de
radiação
Campo
elétrico
Campo
magnético
λ

Figura 2.3 – Modelos de onda e de partículas.
Na figura o comprimento de onda λ é a distância percorrida pela onda em um ciclo.
O tempo que a onda leva para percorrer um ciclo inteiro é denominado período, T.
Outra medida importante de onda é a freqüência f que é o inverso do período e é
medida em ciclos por segundo (Hertz). Ou seja:

1 Apesar de importantes todas as teorias são apenas explicações de algo muito mais complexo. No
estudo de luz na Computação Gráfica não tentamos resolver as equações da Física com precisão como
faz a Física Aplicada e a Engenharia. Precisamos de modelos da luz que nos permita construir modelos
matemáticos simplificados que possam ser resolvidos através de algoritmos eficientes que, quando
codificados, produzam ou analisem imagens digitais da forma desejada. No final deste capítulo
apresentamos o estudo de Radiometria e Fotometria que formam as bases para os algoritmos de
rendering.

Minuta: Cor em Sistemas Digitais jul-11

3

)(
1 1−= souHz
T
f
Como a velocidade da luz é a mesma, independente do comprimento de onda, as
ondas de luz com menores comprimentos de onda têm proporcionalmente períodos
menores. A Figura 2.4 procura ilustrar esta propriedade mostrando dois fótons que
percorrem a mesma distância num tempo ∆t, apesar de um ter um comprimento de
onda superior ao outro. Ou seja, para compensar o fóton de menor comprimento de
onda tem maior freqüência.
λ1
c = 300.000 km/s
λ2
 ∆t
c = 300.000 km/s
 ∆t

Figura 2.4 – Ondas de comprimento diferentes.
A velocidade (constante) da luz pode ser medida pela razão do seu comprimento e seu
período, ou seja:
f
T
c λ
λ
==
Desta equação podemos deduzir a relação entre o comprimento de onda em
nanômetros ((1 nm = 10-9
m) e a freqüência em Hertz (1 Hz = 1 ciclo por segundo) é
dada por:
nm
fHz
snm
fHz
sm
ff
c 1
103
/103/103 17
178
×=
×
=
×
==λ
Visibilidade das ondas eletromagnéticas
Quando estudamos a luz como ondas, observamos que existem muitos tipos diferentes
de ondas eletromagnéticas no nosso cotidiano. Nossa grande fonte de luz, o sol, por
exemplo, emite ondas eletromagnéticas de muitas freqüências diferentes. A Figura
2.5 mostra as ondas eletromagnéticas classificadas tanto pela freqüência f quanto pelo
comprimento de onda λ.
λ (m)
VISÍVEL
f (Hertz)102 104 106 108 1010 1012 1014 1016 1018 1020102 104 106 108 1010 1012 1014 1016 1018 1020
rádioAM FM,TV
Micro-Ondas
Infra-Vermelho
Ultra-Violeta
RaiosX
106 104 102 10 10-2 10-4 10-6 10-8 10-10 10-12106 104 102 10 10-2 10-4 10-6 10-8 10-10 10-12
vermelho (4.3 ×1014 Hz), laranja, amarelo,..., verde, azul, violeta (7.5×1014 Hz)vermelho (4.3 ×1014 Hz), laranja, amarelo,..., verde, azul, violeta (7.5×1014 Hz)
Ultra-Violeta
RaiosGama

Minuta: Cor em Sistemas Digitais jul-11

4

Figura 2.5 – Ondas eletromagnéticas e espectro visível.
Um ponto interessante nesta figura é a pequena largura do espectro de freqüências em
que as ondas eletromagnéticas presentes no ambiente excitam nossos olhos, o
chamado espectro visível. A razão disto se encontra nas dimensões das proteínas
(cones e bastonetes) que estão no fundo dos nossos olhos como discutido mais adiante
neste capítulo.
A barra colorida mostrada na Figura 2.5 ilustra a sensação de cor que uma onda
eletromagnética mono freqüência produz nos olhos humanos. Ela vai do vermelho
(4.3×1014 Hz), passando pelo laranja, amarelo, verde e azul, até chegar ao violeta
(7.5×1014 Hz). A Tabela 2.1 mostra esta mesma informação na forma de faixas de
comprimento de onda escritos em nanômetros (nm=10-9
m).
λ Cor
380 - 440 nm Violeta
440 - 490 nm Azul
490 - 565 nm Verde
565 - 590 nm Amarelo
590 - 630 nm Laranja
630 -780 nm Vermelho
λ Cor
380 - 440 nm Violeta
440 - 490 nm Azul
490 - 565 nm Verde
565 - 590 nm Amarelo
590 - 630 nm Laranja
630 -780 nm Vermelho

Tabela 2.1 - Sensações de cores de fontes mono-freqüência no espectro visível.
Resumindo, escritas em termos de comprimento de onda, as ondas eletromagnéticas
visíveis variam de 380 a 780 nm2.
A interação da luz com os objetos numa cena
Normalmente o que vemos não é a fonte de luz em si, mas sim cenas que são
compostas de objetos que refletem a luz como ilustram as fotos da Figura 2.6. Um
primeiro ponto a observarmos nestas cenas diz respeito a natureza dos objetos que
estão sendo vistos e qual a dificuldade de modelar a interação da luz com eles.
Objetos naturais, como animais e plantas, são geralmente muito mais complexos que
os objetos feitos pelo homem, por mais rebuscados que estes últimos sejam. Mais
ainda, alguns objetos, como a água, podem refletir a luz de forma a espelhar outras
partes da cena. Outros como o vidro, são transparentes e a luz refrata dentro deles,
gerando interações complexas.
(a) objetos
construídos
(b) objetos naturais (c) reflexão
especular
(d) refração

Figura 2.6 – A luz que percebemos.

2 Alguns autores expandem estes limites para 360 a 830 nm, mas a sensibilidadedo olho humano nesta
faixa extra é muito baixa.
Minuta: Cor em Sistemas Digitais jul-11

5

Ao atingir a superfície de um objeto parte da luz é refletida, parte é absorvida e parte é
refratada como ilustra a Figura 2.7.
absorvida
refletida
refratada
incidente

Figura 2.7 – Luz ao atingir uma superfície.
A reflexão da luz depende do material da superfície em que ela incide. A reflexão em
borrachas é, por exemplo, muito diferente da reflexão em metais polido. A busca de
realismo visual tem forçado a Computação Gráfica a formular modelos elaborados de
reflexão que são objeto de estudo no final deste capítulo. Por enquanto, vamos iniciar
nosso estudo com um modelo simples de reflexão que se aplica como uma boa
aproximação a materiais opacos e foscos: o modelo de reflexão de superfícies
Lambertianas.
Segundo o modelo Lambertiano as superfícies refletem a luz incidente igualmente
para todas as direções independentemente da direção de incidência, como ilustra a
Figura 2.8. O que a direção de incidência afeta é a intensidade da luz refletida. No
modelo Lambertiano esta intensidade é proporcional ao cosseno da normal da
superfície com a direção incidente.

luz
incidente
luz
incidente
luz
incidente
luz
incidente luz
incidente
luz
incidente

Figura 2.8 – Reflexão Lambertiana.
Podemos entender porque os fótons se espalham para todas as direções se
imaginarmos que, nas dimensões deles, a superfície é bastante irregular como ilustra a
Figura 2.9. Quando os fótons atingem esta superfície irregular eles se espalham em
todas as direções.

Figura 2.9 – Razão do espalhamento Lambertiano.
Minuta: Cor em Sistemas Digitais jul-11

6

A explicação da variação pela lei do cosseno também pode ser vista nestes modelos
de partículas. Considere a Figura 2.10. A quantidade de fótons que chega a
superfícies A quando o raio incidente faz um ângulo de θ com a normal é igual a
quantidade que chega em A⊥. Quando a incidência é na direção da normal a área ela
recebe o maior número de fótons.
θ
A
n
θ
A
n
A
n
A
n
θ
n
θcosAA =⊥
θ
n
θcosAA =⊥

Figura 2.10 – Área aparente.

Este raciocínio é a base do conceito de área aparente (foreshortening): “uma área A
vista de um ângulo θ é equivalente a uma área menor, A cosθ, tanto para emitir quanto
para receber radiação luminosa”. Este conceito é muito utilizado no balanço de
energia de métodos como o de radiosidade, que são vistos mais adiante.
Trajetórias da luz
O Princípio de Fermat que diz que ao viajar de um ponto a outro a luz segue o
caminho de menor tempo. Deste princípio resultam as propriedades que definem a
trajetória da luz.
Uma das propriedades da luz mais utilizadas na Computação Gráfica é a de que ela,
num meio homogêneo, viaja em linha reta. Ou seja, a luz emitida em um ponto chega
a outro num mesmo meio através do segmento de reta que une os dois. Uma
comprovação experimental desta propriedade pode ser observada na chamada câmara
obscura que, pela sua importância histórica no estudo da luz, merece alguma atenção.
O relato mais antigo sobre a câmera obscura data de V séculos antes de Cristo na
China. Aristótes (384-322 AC), Alhazen de Basra (X DC) e Leonardo da Vince (XVI
DC) possuem relatos de aplicações da câmera obscura. A Figura 2.11 ilustra um
estudo sobre o eclipse do sol com base em uma delas.

Minuta: Cor em Sistemas Digitais jul-11

7

Figura 2.11 – Primeira ilustração publicada sobre a câmera obscura (Reiner Gemma
Frisius, físco e matemático holandês, 1545).

Os registros sobre a câmera obscura dizem que, num quarto escuro com um pequeno
orifício na janela, a imagem do exterior aparece invertida na parede oposta do orifício.
Podemos entender o que ocorre se observarmos que, na ausência de outra fonte de luz
interna ao quarto fechado, a parede oposta recebe apenas a luz que atravessa o
orifício. Como ele é pequeno cada ponto da parede recebe a luz de um ponto da cena
que emite na direção do raio que vai deste ponto até o furo. Ou seja, a luz emitida no
ponto da cena viaja em linha reta, passa pelo furo e atinge a parede oposta da câmera
obscura. A Figura 2.12 mostra uma ilustração do funcionamento das câmeras
obscuras. Este resultado comprova que a luz viaja em linha reta.
pequeno
orifício.
Figura 2.12 – Ilustração do princípio das câmeras obscuras (luz viaja em linha reta).
Reflexão especular e refração
A refração e a reflexão especular também podem ser modeladas a partir do Princípio
de Fermat. No caso da reflexão especular o princípio de Fermat implica que o raio
refletido está no mesmo plano do raio incidente e a normal a superfície no ponto. Ele
implica ainda que os ângulos de incidência e de reflexão são iguais, como ilustra a
Figura 2.13.
Superfície especular
θθθθ
θθθθ
θθθθ
θθθθ
p
normal
raio
incidente
Figura 2.13 – Geometria da reflexão da luz.
Evidências experimentais deste modelo de reflexão são facilmente obtidas com os
espelhos que temos nos nossos ambientes de trabalho e doméstico. Mesmo no lago da
foto acima não é difícil comprovar que o que vemos na foto da superfície do lago vem
da cena seguindo esta lei.
No caso da refração a luz segue a Lei de Snell que define o ângulo, θ2, que o raio
refratado faz com a normal (ver Figura 2.14) através da equação:
2
1
1
2
1
2
sin
sin
η
η
θ
θ
==
v
v

Minuta: Cor em Sistemas Digitais jul-11

8

Nesta equação vi é a velocidade da luz no meio i, e ηi é o coeficiente de refração do
material que é definido pela razão:
i
i
v
c
=η
onde c é a velocidade da luz.
θ1
θ2
η1
η2
n̂
v̂
ip
tr̂
θ1
θ2
η1
η2
n̂
v̂
ip
tr̂

Figura 2.14 – Refração na interface de dois meios diferentes.
Na simulação da refração na CG os índices de refração são, geralmente, associados
apenas aos materiais e não ao comprimento de onda da luz como ilustra a Tabela 2.2.
Material ηηηη
Vácuo 1.0
Água 4/3
Vidros 1.5 a 1.75
Ar 1.000277
Tabela 2.2 – Índices de refração de alguns materiais.
Ocorre, entretanto, que alguns materiais possuem índices que variam de forma mais
significativa com o comprimento de onda da forma ilustrada na Figura 2.14
380 480 580 680 780
λ (nm)
η
380 480 580 680 780
λ (nm)
η

(a) variação de η

(b) efeito num prisma
Figura 2.15 – Dispersão da luz num prisma.
Este fenômeno foi observado por Newton, no século XVII, quando ele concluiu que a
luz branca é composta de todas as outras cores. A Figura 2.16 ilustra o que ocorre
com a luz no prisma. A propriedade física que permite decompor a luz branca neste
espectro de cores está relacionada com a refração diferenciada de cada componente da
luz. Ou seja, no material de um prisma deste tipo, as componentes de menor
comprimento de onda refratam mais separando as componentes. Um fenômeno
semelhante ocorre na luz do sol quando atravessa a atmosfera depois de uma chuva,
daí o arco-íris.
Minuta: Cor em Sistemas Digitais jul-11

9

luz
branca
prisma
vermelho
alaranjado
amarelo
verde
azul
violeta

Figura 2.16 - Luz branca decomposta em todas as cores.

A experiência de Newton utilizou dois prismas: o primeiro era utilizado para espalhar
a luz branca no espectro ilustrado acima, e outro era posicionado de forma a fazer o
caminho inverso. Ou seja, nele o espectro se misturava novamente re-produzindo a
luz branca. Desta forma ele mostrou que a luz branca pode ser decomposta num
espectro de cores e que um espectro de cores pode ser combinado para formar o que
a luz branca.
Além dos fenômenos de reflexão especular e refração, ondas, em geral, também
sofrem do fenômeno de difração. A
Figura 2.17 ilustra uma situação onde a difração da luz é importante para obtermos os
resultados visuais desejados. Estas situações, entretanto, são raras.

Figura 2.17 – Difração da luz nas nuvens.
A razão da onda de luz difratar pouco ao colidir com obstáculos vem do seu pequenocomprimento de onda. A Figura 2.18 ilustra a condição básica para uma onda
difratar: colidir com obstáculos de tamanho próximos ao seu comprimento de onda.
Dado que a luz tem comprimento de onda da ordem de nano metros poucos
obstáculos visíveis produzem este efeito.
dd
λ
d≈λ

(a) orifício de dimensão do comprimento de onda.
d<<λ
λ
d
d<<λ
λ
d

Minuta: Cor em Sistemas Digitais jul-11

10

(b) comprimento de onda muito menor que os orifícios.
Figura 2.18 – Difração de ondas em geral.

A difração só é importante para ondas que tem comprimentos de onda maiores como
as sonoras ou a ondas dos celulares. Os livros e artigos que tratam da propagação
destas ondas levam em conta este efeito. Na Computação Gráfica, geralmente, não
nos preocupamos com a difração quando tratamos da luz.
Com a luz viajando em linha reta e sem considerarmos a difração a luz fica bem
caracterizada por raios e a maioria dos algoritmos da CG se baseia neste modelo
geométrico da luz. No caso de ondas sonoras e de celulares, por outro lado, o modelo
geométrico mais utilizado é o de feixes.
Decomposição espectral da luz
A intensidade da potência luminosa Φ pode variar com o comprimento de onda. É
normal uma fonte de luz emitir diferentes intensidades para cada comprimento de
onda. Uma maneira de caracterizarmos esta informação consiste em definirmos a
função da taxa de potência radiante por intervalo dos comprimentos de onda, ou:
λ
λ
∂
Φ∂
=Φ [em W/nm]
A Figura 2.19 mostra um aparelho de medida de espetro e a Figura 2.20 exemplifica
espectros luminosos de flores baseados em medidas da luz refletida em plantas e da
luz do céu em diversas situações. Os espectros mostrados enfatizam a faixa visível
(380-780 nm).

Figura 2.19 –Aparelho de medir espectro de luz.


)(nmλ
400 700
λΦ
pétala branca
flor azul
flor amarela
flor laranja
)(nmλ
400 700
λΦ
pétala branca
flor azul
flor amarela
flor laranja

λΦ
400 700
levemente nublado, sol atrás das nuvens
nublado, céu cinza
céu sem nuvens
levemente nublado
céu sem nuvens, por do sol )(nmλ
λΦ
400 700
levemente nublado, sol atrás das nuvens
nublado, céu cinza
céu sem nuvens
levemente nublado
céu sem nuvens, por do sol )(nmλ
400 700
levemente nublado, sol atrás das nuvens
nublado, céu cinza
céu sem nuvens
levemente nublado
céu sem nuvens, por do sol )(nmλ

Figura 2.20 – Espectros baseados em medidas3.

3 Medidas do céu baseadas em J. Parkkinen and P. Silfsten e medidas das plantas em E. Koivisto.
Notebook Gigabyte G5
Realce
Minuta: Cor em Sistemas Digitais jul-11

11


A sensação de cor está diretamente associada com a distribuição espectral da luz. Ou
seja, para entendermos a sensação de cor vamos precisar caracterizar
quantitativamente cada espectro. Existem muitas maneiras de se fazer isto. Uma
simples, mas que consome muito espaço de memória consiste em definirmos Φλ
através de uma amostragem discreta do intervalo de 380 a 780 nm. Um espectro
genérico amostrado a cada 10, 5 ou 1 nm seria então representado por um vetor de
reais de 41, 81 ou 401, respectivamente. A Figura 2.21 mostra objetos cotidianos
iluminados e seus respectivos espectros de obtidos por medição.
0
0.1
0.2
0.3
0.4
0.5
380 430 480 530 580 630 680 730
Banana Maçã Pimentão

Figura 2.21 –Espectros de objetos comuns.
Quando tratamos de espetros de fontes luminosas brancas existe, na prática outra
maneira de caracterizarmos sua distribuição espectral através de um só número:
definindo a sua temperatura. Para entendermos como duas grandezas Físicas
independentes: temperatura e cor se correlacionam no estudo de cor precisamos
visitar a teoria dos corpos negros explicada a seguir.
Corpos negros e temperatura de fontes luminosas
Corpo negro é um modelo matemático (uma função) que define um espectro em
função da temperatura. Para motivar este modelo vamos considerar o experimento de
acendermos uma lâmpada incandescente comum com um regulador de voltagem, tipo
dimmer. O filamento da lâmpada produz luz quando aquecido e quando aumentamos
a temperatura aumentamos a intensidade e mudamos a forma do espectro da luz
emitida por ele. Outro exemplo de corpo negro é o ferro de mexer brasa numa lareira
ou numa forja. A medida que o ferro aquece ele emite radiação que inicialmente
começa avermelhada e vai se deslocando para o azul. Ou seja, diversos materiais,
quando aquecidos, emitem radiações luminosas dentro do espectro que vai do
infravermelho até o ultravioleta passando pelo espectro visível.
Minuta: Cor em Sistemas Digitais jul-11

12

Corpo negro é na Física um modelo teórico de um corpo que absorve todas as
radiações e emite o máximo de energia de maneira isotrópica em todas as direções. É
um modelo que aproxima a emissão de radiação das estrelas e dos planetas, incluindo
o Sol e a Terra.
Max Plank desenvolveu em 1900 o modelo de partículas da luz do qual se deriva a
Lei de Radiação de Planck que define a distribuição espectral da radiância de um
corpo negro em função da temperatura. Segundo esta Lei, esta radiação, chamada de
radiação de corpo negro (blackbody radiation) segue a seguinte equação:
1
2
5
1
−
=
−
T
c
e
c
L
λ
λ
λ

onde λ é o comprimento de ondas em metros, T a temperatura em graus Kelvin e :

Nessas equações h é a constante de Plank, k é a constante de Boltzmann e c a
velocidade da luz no vácuo.
A Figura 2.22 mostra a variação da emissão do corpo negro em função do
comprimento de onda para três temperaturas diferentes. Nesta figura o eixo das
ordenadas pode tanto ser a taxa de potência radiante por comprimento de onda ou a
taxa de radiância. Como a emissão é isotrópica estas grandezas estão correlacionadas
por um valor constante.
200 250 300 350 400 450 500 550 600 650 700 750 800
λL KT
o7500=
KT o6500=
KT
o5500=
λ
λΦ
ou

Figura 2.22 – Emissão de um corpo negro para três temperaturas diferentes.

A Figura 2.23 mostra a forma do espectro da luz solar comparada com a forma do
espectro de um corpo negro a 6500o
K. Esta semelhança justifica utilizarmos o
espectro do corpo negro a 6500o
K como sendo uma aproximação do espectro solar4.

4 A discordância das curvas na extremidade esquerda é atenuada pelo fato do olho humano, como
mostrado a seguir, não ter muita sensibilidade nas extremidades do espectro.
Minuta: Cor em Sistemas Digitais jul-11

13

380 430 480 530 580 630 680 730 780
Sol
Corpo negro à 6500 oK
Φλ
λ (nm)
Figura 2.23 – Espectro da luz solar e de um corpo negro a 6500º K.
A Figura 2.24 mostra outras formas do espectro de energia de um corpo negro
quando sua temperatura varia de 1900 a 7500 graus Kelvin. Nesta figura as
intensidades foram normalizadas de forma a ter o valor 1.0 na para o comprimento de
onda de 550 nm. Esta normalização é importante para destacar que o que importa na
definição da cromaticidade é a forma do diagrama. A escala vertical diz respeito a
intensidade apenas.

Figura 2.24 – Espectros normalizados de um corpo negro.
Note que os espectros correspondentes a temperaturas mais baixas são avermelhados
e os correspondentes a temperaturas mais altas tendem para o azul. A Figura 2.25
mostra uma correlação entre os espectros de diversas fontes luminosas e o espectro do
corpo negro em diferentes temperaturas. O sol no céu do equador tende a ser mais
amarelado enquanto que nos pólos mais azuis. Lâmpadas de filamento (T ≅ 2800o K)
são mais amareladas que as lâmpadas dicróicas (T ≅ 3300o K). As lâmpadas de
ambulância e carros de polícia (T ≅ 6000o K) também estão mostradas na figura.
A questão de terminologia neste assunto é complexa. Nesta classificação, que é
bastante utilizada na indústria de monitores e TVs, o branco azulado é mais quente
que o branco amarelado. Basta manipular o controle de temperatura nestes
dispositivospara vermos esta resposta. No mercado de lâmpadas eletrônicas,
entretanto, já se consagrou outra terminologia contraditória a esta. Neste mercado as
lâmpadas eletrônicas que produzem luzes mais parecidas com as lâmpadas de
filamento são chamadas de “mais quentes” que as lâmpadas que produzem luz mais
branca.
Minuta: Cor em Sistemas Digitais jul-11

14


2000 3000 4000 5000 6000 7000 8000 9000 100002000 3000 4000 5000 6000 7000 8000 9000 10000
)( KT
o
19001900 2800
2000
3300 6000
65005500 7500

Figura 2.25 – Temperaturas de fontes luminosas.

Iluminantes padrão
Os iluminantes padrão são espectros padronizados de luz visível que procuram
representar diversos tipos de iluminação que uma superfície pode estar sendo
submetida. Estas referências servem para, por exemplo, transformarmos a cor de um
objeto sob certa iluminação na cor sobre outra.
O Iluminante A, por exemplo, procura representar as luzes de filamento
incandescente, o Iluminante D as condições de iluminação de luz natural e o
Iluminante F as lâmpadas fluorescentes. Os espectros dos Iluminantes A e D estão
ilustrados na Figura 2.26.
380 480 580 680 780
λ (nm)
CIE D65
CIE Iluminante A
)/( nmWattsλφ

Figura 2.26 – Iluminantes padrão A e D65.

Minuta: Cor em Sistemas Digitais jul-11

15


Primeiros sistemas de cor (por enumeração de amostras)
Os primeiros sistemas de especificação de cor se baseavam enumerar as cores
colocando rótulos em amostras delas. Albert H. Munsell, (ver Figura 2.27) foi um
artista e professor que em 1905 publicou um trabalho que procurava “descrever as
cores de uma maneira racional” classificando-as de acordo com sua matiz (hue),
saturação (chroma) e valor (value) como ilustra a Figura 2.28.
 �1858 �1918
Albert Henry Munsell

Figura 2.27 – Sistema de cor de Munsell

matiz (hue) saturação (chroma)
va
lo
r

Figura 2.28 – Matiz (hue), saturação (chroma) e valor (value) de Munsell
Para especificarmos uma cor neste sistema utilizamos a seguinte notação
exemplificada por: 5YR 8/4 que significa: matiz 5YR, valor 8 (de zero a dez) e
saturação 4 (de zero a vinte).
Este sistema, apesar de antigo, sobrevive até hoje graças a sua classificação intuitiva e
ao espaçamento perceptualmente uniforme de suas amostras.
Este processo de classificação de cores por amostras continua até hoje. O sistema
Pantone mostrado na Figura 2.29 é um sistema proprietário bastante utilizado na
internet atualmente. Note no lado direito desta figura que a cor denominada “blue
Iris” tem uma codificação em hexadecimal 506EB2 para a internet e apresenta três
componentes de cor no sistema sRGB (80,110,178) que é discutido no final deste
capítulo.
Minuta: Cor em Sistemas Digitais jul-11

16


Pantone: Blue Iris
HEX: #506EB2 RGB: 80, 110, 178

Figura 2.29 – Sistema de cor Pantone
O sistema sRGB se baseia num modelo numérico de um espaço vetorial de cor. Para
entendermos esses modelos é necessário estudarmos um pouco de Colorimetria que é
um ciência que envolve a Física e a Psicologia e começa com o entendimento do
sistema visual humano.
Minuta: Cor em Sistemas Digitais jul-11

17

Percepção visual
Apesar dos animais serem providos de percepção de cores, as cores que estudamos
neste capítulo são sensações humanas em resposta à luz que incide em nossos olhos.
Ou seja, não trata apenas das medidas físicas da luz, mas sim de como a luz é
percebida pelos seres humanos. Outros animais têm formas diferentes de perceber a
luz.
Um modelo simples para os olhos humanos
O nosso olho recebe, através de um sistema de lentes, os raios de luz que incidem
diretamente sobre ele, como ilustra a Figura 2.30.
retina bastonetes
cones s
m
l

BastonetesBastonetesBastonetesBastonetesConesConesConesCones

Figura 2.30 - Esquema do olho humano.
Na retina dos olhos existem duas classes de sensores que captam luz. Devido à sua
forma geométrica, estes sensores recebem os nomes de cones e bastonetes (rods). No
olho humano existem aproximadamente uns 100 milhões de bastonetes e uns 5
milhões de cones concentrados numa região central do olho chamada fóvea. Existe
também um ponto cego na retina que não tem nem cones nem bastonetes e é onde os
nervos ópticos estão conectados. Apesar de a fóvea cobrir menos que 10% da retina,
ela é responsável por todos os sinais de cor enviados ao cérebro.
Os bastonetes nos permitem enxergar em ambientes muito pouco iluminados, como
numa noite com apenas luz de estrelas, e não transmitem sensação de cor, ou seja, são
cegos para as cores. Com toda a iluminação artificial que nos cerca este tipo de visão
é, atualmente, muito pouco utilizada. Este fenômeno também pode ser observado ao
estudarmos os olhos dos animais. Os pombos, por exemplo, não possuem bastonetes e
por isso só enxergam com bastante luz. As corujas, por outro lado, possuem apenas
bastonetes e têm uma excelente visão noturna.
Os cones que são fundamentais para a sensação de cor, só respondem a luzes com
mais brilho como a luz do dia ou luzes artificiais. A visão por bastonetes é chamada
de escotópica (scotopic) e a visão com cones de fotópica (photopic). O estudo de cor
descrito aqui é apenas da visão fotópica5.
Cada um dos três tipos diferentes de cones responde melhor a uma determinada faixa
de freqüências da luz como ilustra a Figura 2.31. Eles são denominados de s, m e l de
acordo com o comprimento de onda predominante ser curto (short), médio, ou longo.
Esta figura, gerada a partir da Tabela do Anexo A, ilustra resultados experimentais de
sensibilidade de cada um destes cones. Cada um destes cones possui um pigmento
que consiste de uma proteína que muda de forma quando é atingida pela luz. Mais

5 Estes detalhes podem parecer exagerados, mas são importantes quando procuramos informações
sobre dados do olho humano para utilizarmos na Computação Gráfica. A literatura tem dados para
ambos os processos de visão e é importante sabermos distinguir entre eles para podermos pegar a
informação certa.
Minuta: Cor em Sistemas Digitais jul-11

18

precisamente quando fótons de uma determinada freqüência incidem sobre ela. Esta
mudança dispara uma seqüência de eventos a nível celular que ativam neurônios da
retina que disparam impulsos no nervo óptico para o cérebro.
λλλλ(nm)
fr
a
çã
o
d
e
 l
u
z
a
b
so
rv
id
a
p
o
r
c
a
d
a
c
o
n
e
)(λl
)(λm)(λs
0.0
0.2
0.4
0.6
0.8
1.0
380 480 580 680 780 λλλλ(nm)
fr
a
çã
o
d
e
 l
u
z
a
b
so
rv
id
a
p
o
r
c
a
d
a
c
o
n
e
)(λl
)(λm)(λs
0.0
0.2
0.4
0.6
0.8
1.0
380 480 580 680 780

Figura 2.31 - Absorção de energia luminosa no olho humano pelos cones em função
de λ.
A Figura 2.32 mostra outra curva experimental importante, também dada na Tabela
A1 do Anexo A. Ela relaciona a capacidade relativa do olho humano de perceber a luz
em função do seu comprimento de onda da fonte. Outro ponto interessante é que a
sensibilidade do olho humano varia suavemente com comprimento de onda
começando em zero em 380 nm, chegando a um máximo em 555 nm, e depois
retornando suavemente a zero.
se
n
si
b
il
id
a
d
e
re
la
ti
v
a
λ
(nm)
0.0
0.2
0.4
0.6
0.8
1.0
380 480 580 680 780
se
n
si
b
il
id
a
d
e
re
la
ti
v
a
λ
(nm)
0.0
0.2
0.4
0.6
0.8
1.0
380 480 580 680 780
)(λV

Figura 2.32 - Sensibilidade do olho humano a diferentes comprimentos de onda.
Assim, por exemplo, mesmo que uma fonte azul emita a mesma quantidade de
energia luminosa que uma fonte verde, vamos perceber a luz verde como sendo mais
intensa. Isto porque a fonte verde tem um distribuição mais próxima da região central
da curva V(λ) enquanto que a azul se aproxima das pontas. Esta percepção humana
do brilho de uma fonte é denominada de luminosidade.
É importante destacarmos a diferença entre luminosidade e brilho: o brilho é uma
propriedade física da fonte de luz e a luminosidadedepende da percepção humana.
Ou seja, o brilho é uma intensidade de energia emitida pela fonte e medida através de
aparelhos em Watt, enquanto a luminosidade é a parcela desta energia que um ser
humano normal percebe e é medida em candelas ou em lumens.
Dado o espectro de potência de uma fonte luminosa, Φ(λ), o brilho, B, pode ser obtido
por:
∫Φ= λλ dB )( (em Watt)
Minuta: Cor em Sistemas Digitais jul-11

19

Como temos a curva experimental V(λ) que padroniza a relação entre brilho e
luminosidade para cada comprimento de onda, a luminosidade, Y, pode ser calculada
por:
∫ Φ= λλλ dVkY m )()( (em lumens)
onde km é um fator que vale 680 lumes/watt.
Devemos notar que as curvas s(λ), m(λ) e l(λ) da Figura 2.10 estão normalizadas para
o máximo de cada uma ser um e por isto cada uma está em uma escala diferente. Se
levarmos em conta a curva V(λ) podemos ajustar as curvas s(λ), m(λ) e l(λ) de forma
a colocá-las todas em uma mesma escala. A Figura 2.33, mostra estas curvas.
)()( λλ lV
)()( λλ mV
)()( λλ sV
0.0
0.2
0.4
0.6
0.8
1.0
380 430 480 530 580 630 680 730 780
)(λV
λλλλ(nm)
fr
a
çã
o
d
e
lu
z
a
b
so
rv
id
a
p
o
r
ca
d
a
co
n
e
)()( λλ lV
)()( λλ mV
)()( λλ sV
0.0
0.2
0.4
0.6
0.8
1.0
380 430 480 530 580 630 680 730 780
)(λV
λλλλ(nm)
fr
a
çã
o
d
e
lu
z
a
b
so
rv
id
a
p
o
r
ca
d
a
co
n
e

Figura 2.33 - Absorção relativa de energia luminosa dos cones em função de λ numa
mesma escala.
Tri-cromaticidade e metamerismo
O fato de termos apenas três tipos de sensores cromáticos explica por que
normalmente definimos as cores através de um modelo tri-cromático, ou seja,
definindo cada cor através de três números. Dadas as curvas s(λ), m(λ) e l(λ), do
Anexo A e a distribuição espectral de uma fonte luminosa, Φ(λ), podemos criar uma
medida da sensação de cor que ela produz através de um modelo matemático simples
que procure modelar a absorção de fótons pelos neurônios e os pulsos emitidos pelos
nervos ópticos para o cérebro por:
λλλλλλλλλλλλ ∫∫∫ Φ=Φ=Φ= dVdmVmdsVs )()()(,)()()(,)()()( ll
onde Tms ),,( l seria então uma medida da sensação da cor. Ocorre, entretanto, que as
sensações de cor são respostas de processos muito mais complexos que ocorrem no
cérebro. As medidas acima são, na melhor das hipóteses uma estimativa de impulsos
elétricos enviados ao cérebro. Ou sejam são apenas o inicio do processo de captura da
luz.
Os processos de medir cores são baseados em experimentos perceptuais descrito na
seção de Colorimetria mostrada a seguir. Preserva-se, entretanto, a idéia de que a
sensação de cor de um dado espectro possa ser descrito por apenas três números6.

6 O espaço vetorial das funções de 380 a 780 nm é, matematicamente falando, de dimensão infinita. O
que reduz o número de vetores na base dos espaços de cor é o número de cones do olho.
Minuta: Cor em Sistemas Digitais jul-11

20

Os princípios da tri-cromaticidade e do metamerismo formam a primeira base para a
colorimertria:
• Tri-cromaticidade: a sensação de cor produzida por qualquer espectro pode
ser representado por três números, sem perda de informação para o sistema
visual humano.
• Metamerismo: todos os espectros que produzem as mesmas respostas tri-
cromáticas são indistinguíveis quanto a sensação de cor.
A Figura 2.34 ilustra o princípio do metamerismo onde três espectros diferentes
produzem a mesma cor (violeta).

Figura 2.34 – Metamerismo7.
A Figura 2.35 ilustra uma aplicação do princípio do metamerismo na transmissão de
uma partida de futebol num sistema totalmente calibrado. Se o sistema estiver
totalmente calibrado devemos perceber a mesma cor olhando no campo ou na
televisão, embora os espectros sejam bastante diferentes. Ao passarmos pela vitrine
de uma loja com muitos televisores ligados mostrando a mesma cena vemos que,
infelizmente, a indústria ainda não atingiu este nível de qualidade. Esperamos,
entretanto, que num futuro próximo as a reprodução das cores melhorem e a sensação
de cor real e na TV fiquem cada vez mais próximas.

(a) campo de futebol

(b) espectro do campo

(c) televisor calibrado

(d) espectro do pixel
Figura 2.35 – Uma aplicação que busca o ideal do princípio do metamerismo.

7 Espectros obtidos utilizando uma simulação feita por Hughes, Bell and Doppelt (Brown University).
Minuta: Cor em Sistemas Digitais jul-11

21

Colorimetria
Colorimetria é a ciência que estuda as medidas da cor. A base desta ciência é a
psicofísica e ela procura quantificar a sensação humana de cor.
Uma das bases da colorimetria são as leis de óptica enunciadas por Hernann
Grassmann em 1840:
• 1a Lei de Grassmann: A sensação de cor de qualquer espectro pode ser
obtida da mistura de três cores primárias.
Esta primeira lei é equivalente ao princípio da tri-cromaticidade e ambos
devem ser entendidos no contexto do experimento ilustrado na Figura 2.36.
Esta Figura mostra como uma cor qualquer, C, pode ser medida por três
valores (r,g,b). Estes valores correspondem as intensidades de três cores
primárias, R, G e B, que fazem com que pessoas colocadas como
observadoras vejam as duas metades do círculo como sendo da mesma cor.
g G
b B
C
imagem
projetada
soma das cores
primárias
cor de teste
g G
b B
C
imagem
projetada
soma das cores
primárias
cor de teste

Figura 2.36 – Experimento base para a 1a Lei de Grassmann.
Quando o casamento das duas metades é obtido escrevemos:

É importante qualificar este “igual”. Ele diz que pessoas com visão
normal e nas mesmas condições sentem a mesma coisa. Se mudamos o
tamanho dos semicírculos ou a cor no resto do ambiente o casamento pode
não mais ocorrer.
Está implícito no experimento da Figura 2.15 o fato de que os seres
humanos não distinguem as componentes da soma de dois ou mais
espectros luminosos. A Figura 2.37 ilustra este outro princípio. A região
onde os dois feixes de luz se interceptam vemos como uma nova cor e não
sentimos que a soma que ocorre nela. As TVs que projetam três canhões
de RGB independentes são um exemplo da aplicação bem sucedida deste
princípio. A menos que os canhões estejam desalinhados não percebemos
que são três emissões independentes. Note que esta propriedade não é
geral de nossos sentidos. O mesmo não acontece, por exemplo, com nossa
audição. Se ouvirmos duas pessoas cantando em dueto vamos sempre
perceber que são duas vozes juntas e não uma nova voz.
BGRC bgr ++=
Minuta: Cor em Sistemas Digitais jul-11

22

λ
λ
 Φa
λ
Φb
a
b
a+b
Φa+b
λ
λ
 Φa
λ
Φb
a
b
a+b
Φa+b

Figura 2.37 – O olho humano não vê componente.
• 2a Lei de Grassmann: Se uma cor pode ser escrita como:
BGRC bgr ++=
então, se intensificarmos os espectros de uma fator α as cores resultantes
também seriam metaméricas. Ou seja:
BGRC bgr αααα ++=
É importante discutirmos esta equação. Ela diz apenas que, por exemplo,
se uma fonte de luz é equivalente a duas outras somadas, ao dobrarmos a
intensidade da fonte ela é equivalente a soma das duas outras também
dobradas.
Note que esta lei não diz que a sensação de cor é linear com o brilho da
fonte de luz. De fato, ela não é linear nem com o brilho nem com a
luminosidade. Se desejarmos um conjunto de espectros luminosos que
produzam sensações de cor numa escala linear de percepção precisamos
nos ater a outro princípio que rege a visão e audição: a Lei de Weber
(1834). Esta lei diz que a percepção de mudança num estímulo, JND (just
noticeable difference), é proporcional ao valor do estímulo original. Ou
seja, se I é o estímulo e L é a percepção:

I
I
L
∆
∝∆
Um certo valor de ∆L caracterizaria um percepção de mudança para seres
humanos. Se a valores ∆L iguais temos percepções iguais, L é dita
perceptualmente linear. Na forma diferencial esta equaçãopode ser
escrita como:

I
dI
dL =
Que integrada nos leva a equação:
 )log(IL ∝
que tem um comportamento ilustrado na Figura 2.38.
Minuta: Cor em Sistemas Digitais jul-11

23

I
L
I
L

Figura 2.38 – Lei de Weber sobre a linearidade dos sentidos.
• 3a Lei de Grassmann: Se duas cores podem ser escritas como:
BGRC 1111 bgr ++=
BGRC 2222 bgr ++=
então, somarmos os espectros delas termos uma outra cor que pode ser
representada por (r1+r2, g1+g2, b1+b2). Ou seja:
BGRCC )()()( 21212121 bbggrr +++++=+
Estas três leis de Grassmann juntas caracterizam os espaços de cor com a estrutura
algébrica de um espaço vetorial de três dimensões. Ou seja, cor pode ser representada
por conjunto de triplas de números reais (r,g,b) que possuem duas operações soma e
multiplicação por um escalar (número real). Este modelo tem limites de
aplicabilidade. Se fosse um espaço vetorial mesmo a soma de duas cores seria sempre
uma cor e a multiplicação de uma cor por um escalar também. Isto ocorre dentro dos
limites da percepção humana. O olho humano normal só é capaz de distinguir umas
400 mil cores diferentes. Isto quer dizer que o conjunto de sensações de cor não é nem
denso8 nem ilimitado.
Tendo estabelecidas as bases do processo de medição de cor vamos estudar os
sistemas utilizados de medi-las. Os sistemas da “Commission Internationale de
l'Eclairage”, CIE9, uma organização não governamental, criada em 1913, que tem
entre seus objetivos o de criar padrões de medidas da cor formam a base destes
estudos.
Sistemas CIE RGB
A Figura 2.39(a) ilustra o experimento básico de colorimetria do CIE, que é um caso
particular do descrito na Figura 2.36 onde a cor de teste é uma cor espectral pura10,
C(λ), como também o são cores puras as cores R(λ=700 nm), G(λ=546 nm) e
B(λ=435.8 nm). Este experimento, denominado CIE RGB, foi feito em 1931, com
um ângulo de visada do observador de 2o e, em 1964, foi repetido com um ângulo de
10o. A Figura 2.39 (a) mostra dois círculos de teste, um para cada um destes
experimentos. Mostra também o ângulo de 2o e 10o referidos acima.
Baseado na 1a Lei de Grassmann deveríamos poder escrever:

8 Denso no sentido matemático: dado um elemento de um conjunto denso sempre existe outro numa
distância tão pequena quanto se queira. O conjunto dos números reais é denso.
9 http://www.cie.co.at/
10 Cor totalmente saturada oriunda de uma fonte que emite luz numa só freqüência λ.
Minuta: Cor em Sistemas Digitais jul-11

24

BGRC )()()()( λλλλ bgr ++=
Ocorre, entretanto, que a combinação de três fontes luminosas de diferentes partes do
espectro resulta necessariamente numa cor menos saturada que a cor, C(λ), que pela
definição do experimento é pura e totalmente saturada. Ou seja, o metamerismo
pretendido não ocorreu porque o conjunto de cores é limitado e uma cor pura é uma
cor na fronteira do conjunto e não pode ser escrita como uma combinação de outras.
Os pesquisadores, que deram base ao experimento do CIE, utilizaram o artifício
ilustrado na Figura 2.39(b) para contornar esta falta de correspondência. Na solução
proposta uma das cores básicas, R, G ou B é colocada somando com a cor espectral
C(λ). Desta forma podemos obter uma equivalência dos dois lados dos semi-círculos
iluminados mostrado na Figura 2.39 (b). Isto poderia ser escrito como:
BGRC )()()()( λλλλ bgr +=′+
ou
)()(:,)()()()( λλλλλλ rrondebgr ′−=++= BGRC
Ou seja, o experimento não invalidou a 1a Lei de Grassmann, apenas forçou que
entendêssemos esta equivalência entre cores de uma forma mais ampla. A cor de
qualquer espectro pode ser escrita como uma superposição de três espectros básicos.
Pode ocorrer, entretanto que algum deles tenha que ser adicionado na cor de teste
representando uma componente negativa.
r(λ) R
g(λ) G
b(λ) B
C(λ)
1931 - 2o
1964 - 10o
2o ou 10o
r(λ) R
g(λ) G
b(λ) B
C(λ)
1931 - 2o
1964 - 10o
2o ou 10o

(a) idéia básica dos experimentos
r(λ) R
g(λ) G
b(λ) B
C(λ)
1931 - 2o
1964 - 10o
2o ou 10o
r(λ) R
g(λ) G
b(λ) B
C(λ)
1931 - 2o
1964 - 10o
2o ou 10o

(b) artifício para subtrair a luz R
Figura 2.39 – Base experimental das curvas do CIE RGB de 1931 e 1964.
Os valores reportados pelas pessoas foram tratados estatisticamente e os resultados
foram publicados pelo CIE. As curvas de 2o e 10o são parecidas, mas não são iguais,
para efeito deste livro nós vamos nos concentrar nas curvas de 2o que são mais
próximas das condições de observação de cores em monitores de computador. As
curvas de 10o são mais apropriadas para estudos de Arquitetura e Decoração onde
paredes ocupam uma área maior de nosso campo de visão.
A Tabela A2 do Anexo A, mostra os valores medidos pelo CIE para o experimento de
1931. Estes valores também estão ilustrados na Figura 2.40. Para exemplificar o
significado destas curvas, a figura mostra uma linha tracejada que indica que para
representar uma cor espectral pura de λ=480 teríamos que somar a luz azul com um
pouco de verde e “subtrair” (colocar do outro lado) um pouco de vermelho.
Minuta: Cor em Sistemas Digitais jul-11

25

λ
(nm)
V
a
lo
re
s
d
o
s
tr
i-
es
im
u
lo
s
r(λ )
g(λ )
b(λ )
-1
0
1
2
3
380 430 480 530 580 630 680 730 780 λ
(nm)
V
a
lo
re
s
d
o
s
tr
i-
es
im
u
lo
s
r(λ )
g(λ )
b(λ )
-1
0
1
2
3
380 430 480 530 580 630 680 730 780

Figura 2.40 – Resultados do experimento do CIE para um ângulo de 2o.
Sistemas CIE XYZ
As curvas da Figura 2.40 colocadas num espaço 3D são representadas da forma
esquematicamente ilustrada na Figura 2.41(a). Os valores negativos levaram o CIE a
fazer uma transformação de coordenadas re-escrevendo estes valores numa base de
cores imaginárias XYZ escolhidas de tal forma que as cores visíveis pudessem ser
escritas como uma combinação linear delas somente com coeficientes positivos11.


(a) curva de espectral
G
B
R
Y
X
Z
G
B
R
Y
X
Z

(b) cores imaginárias XYZ
Figura 2.41 – Curva das cores espectrais e base CIE XYZ.

A matriz:




















=










)(
)(
)(
990.0010.0000.0
011.0813.0177.0
200.0310.0490.0
)(
)(
)(
λ
λ
λ
λ
λ
λ
b
g
r
z
y
x
 (2.5)
transforma cada vetor de cor escrito na base CIE RGB para a base CIE XYZ. Com
ele uma cor espectral pura, C(λ), pode ser re-escrita como

11 A escolha resultou em coeficientes positivos mas utiliza como base cores que não existem. São cores
que seriam cores reais “subtraídas” outras cores. Matematicamente seriam luzes com espectros de
potência com valores negativos. De qualquer forma esta escolha não está em discussão. Este sistema é
a base da Colorimetria que utilizamos no mundo e qualquer referencia é boa quando todos concordam.
Minuta: Cor em Sistemas Digitais jul-11

26

ZYXC )()()()( λλλλ zyx ++= (2.6)
Onde, )(λx , )(λy e )(λz possuem apenas valores positivos como mostra a Tabela A2
do Anexo A e ilustra a Figura 2.42.
λ (nm)
0.5
1.0
1.5
2.0
400 500 600 700
)(λx)(λy
)(λz
λ (nm)
0.5
1.0
1.5
2.0
400 500 600 700
)(λx)(λy
)(λz

Figura 2.42 – Curva das componentes das cores espectrais na base CIE XYZ.
Por escolha do CIE a curva )(λy é idêntica a curva v(λ) ilustrada na Figura 2.32 e
dada na Tabela A1 do Anexo A. Como qualquer tetraedro que englobe a curva das
cores espectrais tem a propriedade de escrever as cores reais com coeficientes
positivos a posição das cores imaginárias é mais ou menos arbitrária. As cores XYZ
elas foram escolhidas para a curva )(λy codificar a luminosidade. Ou seja, a
componente Y nos dá uma medida da luminosidade de um espectro de radiância.
Luminosidade e adaptação do sistema visual humano
Um aspecto importante do olho humano é sua capacidade de se adaptar a diferentes
níveis de luminosidade do ambiente que nos cerca.A Tabela 2.2 mostra a quantidade
de lumens por metro quadrado que incide nas superfícies que nos rodeiam. Para
entendermos melhor como nosso sistema de visão funciona, consideremos duas
situações cotidianas: entrar num túnel e observar o céu de dia e de noite.
Quando entramos num túnel em um dia ensolarado, por exemplo, a quantidade de luz
que penetra nos nossos olhos cai em mais de cem vezes. Por alguns instantes não
vemos nenhuma luz, mas logo em seguida nossos olhos se adaptam e passamos a
enxergar dentro do túnel. É como se tivéssemos trocado nossos olhos por outros mais
sensíveis à luz. Ele se adaptou a nova luminosidade.
O mesmo fenômeno ocorre quando estamos olhando para o céu. No período noturno
enxergamos a Lua e as estrelas, mas no período diurno não conseguimos mais vê-las,
apesar delas estarem lá. É como se à noite tivéssemos olhos mais sensíveis, capazes
de perceber intensidades mais baixas.
O que ocorre é que a quantidade de luz que penetra nos nossos olhos é administrada
pela nossa pupila sem um controle consciente nosso. Ou seja, ela se abre e se fecha
de forma a manter o fluxo de luz dentro de uma faixa tolerada. Como não
controlamos nem sentimos este processo de abrir e fechar, a intensidade luminosa é
para nós uma grandeza relativa. Num ambiente com diversas superfícies brancas, por
exemplo, percebemos a superfície de maior luminosidade como branca e as outras
como cinza. Se introduzirmos uma superfície mais brilhante na cena, ela se torna a
branca e anterior vira cinza. Isto também pode ser observado se numa sala
Minuta: Cor em Sistemas Digitais jul-11

27

completamente escura iluminamos um círculo como mostra a Figura 2.22a. Se em
seguida acrescentarmos outra luz no centro do círculo, gerando um espectro mais
brilhante, vamos interpretar este como sendo o branco e o anterior se torna cinza
(Figura 2.22b). Podemos continuar este processo (Figura 2.22c). Sempre que um
círculo mais brilhante for acrescentado, para nós ele se torna o branco e dos demais
ficam cinza. Ou seja, a nossa percepção de luminosidade e de branco é relativa12.
Ambiente lux (lumens/m2)
Luz do dia (máximo) 100.000
Luz de dia sombrio 10.000
Interior próximo a janela 1.000
Mínimo p/ trabalho 100
Lua cheia 0,2
Luz das estrelas 0,0003
Tabela 2.2 - Intensidades luminosas normais.


(a)

(b)

(c)

Figura 2.43 - Percepção relativa da luminosidade.

O Sistema CIE xyY
Procurando separar as componentes de cromaticidade da componente de
luminosidade (Y) de uma cor, o CIE propôs projetar as componentes XYZ no plano
X+Y+Z=1 mostrado na Figura 2.44.

12 Note que para explicarmos este aspecto relativo da luminosidade precisamos fazer o
experimento ilustrado na Figura 2.22 numa sala escura. Uma folha de papel não
permite a acomodação de nossos olhos. Ou seja, vendo esta página o fenômeno de
adaptação da retina não ocorre.
Minuta: Cor em Sistemas Digitais jul-11

28

X
Y
Z
Plano X+Y+Z=1
X
Y
Z
Plano X+Y+Z=1

Figura 2.44 – Plano de cromaticidade no espaço XYZ.
A expressão que faz esta projeção é escrita como:

ZYX
Z
z
ZYX
Y
y
ZYX
X
x
++
=
++
=
++
=

Podemos verificar facilmente que estas coordenadas satisfazem x+y+z=1. Por esta
dependência linear entre as três coordenadas, apenas duas: x e y são utilizadas para
representar a cromaticidade. A componente z pode ser obtida de 1-(x+y).
A interseção da pirâmide que representa as cores visíveis com este plano gera o
diagrama de cromaticidade em forma de ferradura mostrado na figura abaixo. A
borda curva do diagrama contém as coordenadas das cores espectrais puras (λ
variando de 380 a 780). A reta que une estes dois valores é a chamada linha púrpura
e a parte interna do diagrama são as cores que obtemos misturando as cores puras. O
branco, como era de se esperar, fica no centro com coordenadas aproximadamente
igual a (1/3, 1/3).

Minuta: Cor em Sistemas Digitais jul-11

29

x
y
λ
0.2 0.40.1 0.3 0.5 0.6 0.7 0.80.10.20.30.40.50.60.70.8
x
y
λ
0.2 0.40.1 0.3 0.5 0.6 0.7 0.80.10.20.30.40.50.60.70.8

Figura 2.45 – Plano de cromaticidade no espaço XYZ.

Este diagrama dá base para medidas de saturação de uma cor. As cores espectrais, que
ficam nas bordas do diagrama são puras ou totalmente saturadas. Dizemos que esta
saturação é 100% ou 1.0 (numa escala de zero a um). A cor branca tem saturação
zero. Uma medida de saturação pode ser obtida fazendo-se a razão dos segmentos
mostrados na Figura 2.46.
x
y
0.2 0.40.1 0.3 0.5 0.6 0.7 0.80.10.20.30.40.50.60.70.8
0=s
1=s
ba
a
s
+
=
a b

Figura 2.46 – Medida de saturação.

Outro conceito importante da teoria de cor é o da cor complementar. Duas cores são
complementares se uma combinação linear aditiva delas pode resultar no branco.
Neste diagrama isto quer dizer que o segmento de reta que une duas cores
complementares passa pelo branco, conforme ilustra a Figura 2.47, onde c1 é
complementar a c2.
Minuta: Cor em Sistemas Digitais jul-11

30

x
y
0.2 0.40.1 0.3 0.5 0.6 0.7 0.80.10.20.30.40.50.60.70.8
1c
2c

Figura 2.47 – Cores complementares.

As cores complementares têm um papel importante no nosso sistema visual.
Considere, por exemplo o seguinte experimento: projete numa sala escura a bandeira
da Figura 2.48(a). Depois de pedir a platéia que fixe os olhos por um tempo no centro
da imagem projete uma tela branca. A ausência da primeira imagem vai formar uma
tênue imagem sobre o branco que se parece com a imagem da bandeira da direita. A
explicação para isto é que existem células na retina que recebem a informação de dois
cones.


(a) primeira imagem




(b) Imagem branca

(c) imagem que aparece

Figura 2.48 – Experimento de cores complementares.

A cor correspondente ao espectro de luz emitido por um Corpo Negro, explicado
acima, depende unicamente de sua temperatura. Se variarmos esta temperatura
teremos uma curva no diagrama de cromaticidade chamada de Planckian locus como
ilustra a Figura 2.49. Nesta figura as cores que não estão na curva, mas estão
próximas podem ter uma temperatura “correlacionada”.
Minuta: Cor em Sistemas Digitais jul-11

31


Figura 2.49 – Planckian lócus e temperatura de uma cor.


Determinação da cor a partir de um espectro
Um assunto importante no estudo de cor na Computação Gráfica é a determinação
dela a partir de um espectro. Abordamos aqui dois casos: a cor de uma fonte radiante
e a cor de superfícies em uma cena face a um iluminante presente nela. O segundo
caso é mais utilizado, uma vez que raramente olhamos diretamente para a fonte
geradora da luz. Quase sempre a vemos refletida ou refratada através de um uma
superfície.
Cor de uma fonte de luz
As curvas mostradas na Figura 2.42 são as medidas das componentes CIEXYZ de
cores correspondentes a espectros de ondas com um comprimento unico. Ou seja,
para uma fonte de luz que emita apenas radiância de comprimento de onda λ as
componentes de cor no sistema CIE XYZ são proporcionais aos valores destas curvas:
)(
)(
)(
λ
λ
λ
zkZ
ykY
xkX
=
=
=

onde k é um fator arbitrário relacionado com o brilho da fonte que não foi
especificado.
As componentes CIE XYZ da cor de uma fonte emissiva que irradie um espectro P(λ)
podem ser obtidas através da 3a Lei de Grasmann, somando-se todas as componentes
por:
Notebook Gigabyte G5
Realce
Notebook Gigabyte G5
Realce
Notebook Gigabyte G5
Realce
Minuta: Cor em Sistemas Digitais jul-11

32

∫
∫
∫
=
=
=
780
380
780
380
780
380
)()(
)()(
)()(
λλλ
λλλ
λλλ
dzPkZ
dyPkY
dxPkX

Estas integrais podem ser avaliadas numericamente por:
∑∑
∑∑
∑∑
=
=
=
∆=∆=
∆=∆=
∆=∆=
780
380
780
380
780
380
780
380
780
380
780
380
)()(
)()(
)()(
λ
λλ
λ
λλ
λ
λλ
λλλλ
λλλλ
λλλλ
zPkzPkZ
yPkyPkY
xPkxPkX


Onde Pλ , λx , λy e λz são valorestabelados como os mostrados no Anexo A .
A escolha do fator de proporcionalidade k se faz de forma que a componente de
luminosidade do branco, Yw, da cena seja 100%, ou 1. No primeiro caso temos as
cores no intervalo [0..100] e no segundo [0..1]. A equação de k neste caso é dada por:
∫Φ
=
780
380
)()(
100
λλλ dy
k
w
 ou
∫Φ
780
380
)()(
1
λλλ dyw

onde Φw é o espectro da luz branca de referência (D65, Iluminante A, etc…).
Um ponto que causa dúvidas é que encontramos na literatura outra opção para k
convertendo as medidas de radiância em Watt/sr.m2 diretamente em lumens por:
∫= λλλ dyPkY m )()(
onde km vale 683 lumens/Watt. Esta conversão resulta em um valor de luminosidade
em lumens sem considerar a cena como um todo. Se lembrarmos do experimento
ilustrado acima onde a luminosidade percebida varia com a maior luminosidade
presente na cena, vemos que não podemos atribuir um valor fixo de Y sem levar em
consideração a adaptação do olho humano na cena. Ou seja, esta luminosidade Y
serve para avaliar, por exemplo, se dá ou não para um ser humano trabalhar
confortavelmente no ambiente da cena, mas não permite uma codificação da cor de
um ponto numa imagem que reproduza a sensação visual de uma cena completa. O
branco de referencia da cena precisa estar explicitado. Mais ainda, no momento de
reproduzirmos a cor num monitor ou em outro dispositivo a luminosidade, Y, pode
variar e por isto ela tem menos importância que a cromaticidade xy.
Para contornar a discussão da luminosidade podemos calcular diretamente as
componentes xy. A componente x pode ser obtida por:
Minuta: Cor em Sistemas Digitais jul-11

33

∫∫∫
∫
∫∫∫
∫
++
=
++
=
++
=
780
380
780
380
780
380
780
380
780
380
780
380
780
380
780
380
)()()()()()(
)()(
,
)()()()()()(
)()(
,
λλλλλλλλλ
λλλ
λλλλλλλλλ
λλλ
dzPdyPdxP
dxP
x
ou
dzPkdyPkdxPk
dxPk
x
ou
ZYX
X
x

Analogamente a componente y pode ser calculada por:
∫∫∫
∫
++
==
++
= 780
380
780
380
780
380
780
380
)()()()()()(
)()(
...
λλλλλλλλλ
λλλ
dzPdyPdxP
dyP
ZYX
Y
y
Nesta situação o valor de Y da cor deve ser atribuída em relação as demais fontes da
cena.
Cor de uma superfície refletora
Para obtermos a cor de uma superfície refletora temos que levar em conta dois fatores:
o espectro de luz incidente S(λ) e o coeficiente de reflexão de cada comprimento de
onda β(λ). Tudo se passa de maneira análoga a mostrada na seção anterior onde
)()()( λβλλ SP = . Ou seja:
∫
∫
∫
=
=
=
780
380
780
380
780
380
)()()(
)()()(
)()()(
λλλβλ
λλλβλ
λλλβλ
dzSkZ
dySkY
dxSkX

 As componentes de cromaticidade podem ser obtidas de:
Minuta: Cor em Sistemas Digitais jul-11

34

∫∫∫
∫
∫∫∫
∫
++
=
++
=
780
380
780
380
780
380
780
380
780
380
780
380
780
380
780
380
)()()()()()()()()(
)()()(
)()()()()()()()()(
)()()(
λλλβλλλλβλλλλβλ
λλλβλ
λλλβλλλλβλλλλβλ
λλλβλ
dzSdySdxS
dyS
y
dzSdySdxS
dxS
x


Percepção da luminosidade relativa entre vários pontos da cena
Observando uma cena com áreas emitindo diferentes luminosidades não percebemos
esta luminosidade de forma proporcional com a energia emitida. Esta relação não
linear com de nossa percepção da luminosidade relativa é ilustrada na Figura 2.50.
Na Figura 2.50(a) vemos retângulos com intensidades luminosas que variam
linearmente, mas que percebemos como se fosse uma escala não uniforme. Na Figura
2.50(b) vemos o mesmo conjunto de retângulos variando de forma logarítmica e nele,
normalmente, percebemos como sendo uma escala linear.
Branco
In
te
ns
id
ad
e
Posição
Preto
Branco
In
te
ns
id
ad
e
Posição
Preto
(a) intensidade linear percepção não-linear
Posição
Branco
Preto
In
te
ns
id
ad
e
Posição
Branco
Preto
In
te
ns
id
ad
e

(a) intensidade logarítmica percepção linear

Figura 2.50 - Escala logarítmica da visão.
A Figura 2.51 mostra a correção padrão da intensidade luminosa Y, proposta pelo
CIE, de forma a estabelecer um escala perceptualmente uniforme para um ser
humano. O Yw que aparece na fórmula da figura representa a intensidade luminosa do
branco da cena.

Minuta: Cor em Sistemas Digitais jul-11

35

L
*







≥
<−
=
008850.019.903
008850.016116 3
*
ww
ww
Y
Y
se
Y
Y
Y
Y
se
Y
Y
L
wY
Y
0
10
20
30
40
50
60
70
80
90
100
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0

Figura 2.51 – Correção da luminosidade proposta pelo CIE.

Espaços perceptualmente uniformes
A falta de linearidade perceptual do espaço CIE xyY não se restringe a componente de
luminosidade, as componentes de cromaticidade, xy, também não são uniformes como
ilustra a Figura 2.1.
Par de cores
perceptualmente
equidistantes
y
x
Par de cores
perceptualmente
equidistantes
y
x
Par de cores
perceptualmente
equidistantes
y
x

Figura 2.52 – Cores eqüidistantes perceptualmente no CIE xyY.
Esta falta de uniformidade faz com que a distância Cartesiana13 entre as componentes
de duas cores não representem bem a distância perceptual entre elas.
Existem espaços que procuram ser perceptualmente mais uniformes, como o CIELAB
(1976), onde as componentes são: luminosidade, L
*, é a mostrada na Figura 2.51 e
cromaticidade dadas por:

13 22 yxd ∆+∆=
Minuta: Cor em Sistemas Digitais jul-11

36















−





=














−





=
3
1
3
1
*
3
1
3
1
*
200
500
ww
ww
Z
Z
Y
Y
b
Y
Y
X
X
a

onde (X, Y, Z) e (Xw, Yw, Zw)são as componentes da cor e do branco de referência no
sistema CIEXYZ. A Figura 2.53 ilustra este espaço.

Figura 2.53 – Espaço CIELAB (1976).
Diferença de cor
De posse de um espaço perceptualmente uniforme, como CIEELAB, em 1976 o CIE
sugeriu que podemos calcular a diferença entre duas cores (L1
*
 ,a1
*
, b1
*
 ) e (L2
*
 ,a2
*
,
b2
*
 ) através de:
2*
1
*
2
2*
1
*
2
2*
1
*
2
* )()()( bbaaLLE −+−+−=∆
onde ∆E
* ≈ 2.4 corresponderia a um valor mínimo para percebermos as cores como
diferentes14.
Ocorre, entretanto, que este assunto é importante para indústrias como a têxtil e de
artes gráficas. Estas indústrias questionaram tanto a aplicabilidade desta fórmula nos
seus respectivos casos quanto a uniformidade perceptual do espaço CIELAB. Por isto
diversas correções foram propostas para estas medidas. O CIE em 1994, por
exemplo, propôs que ao invés de utilizarmos as componentes (L*,a*
,b
*) utilizarmos
além da luminosidade, L*, o croma, C*, e a matiz, h, dados por:

14 jnd – just noticeable diference
Minuta: Cor em Sistemas Digitais jul-11

37

22 ** baCab +=






=
*
*
arctan
a
b
hab

Com isto a diferença de cor passa a ser dada por:
2/12
*
12
12
2
*
11
*
1
*
2
2
L
*
1
*
2*
94 1
1 












 −
+





+
−
+




 −
=∆
CK
hh
CK
CC
K
LL
E
onde:

 Artes gráficas Tecidos
KL 1 2
K1 0.045 0.048
K2 0.015 0.014

Mesmo com esta correção o espaço (L*,C*, h) continuou perceptualmente não
uniforme e em 2000 o CIE aperfeiçoou estas correções para um procedimento um
pouco mais complexo. Paralelamente outras organizações como o Color
Measurement Committee da Society of Dyers and Colourist definiram outras medidas.
Dada a complexidade do assunto é importante que sempre que dermos um número
para quantificar a diferença entre duas cores explicitemos a fórmula utilizada. Nem
sempre uma fórmula mais sofisticada é necessariamente melhor. Dependendo do
problema uma solução simples pode ser a melhor. Uma verificação visual das contas
também é bastante recomendada.

Luminosidade de uma cor a partir das componentes RGB
Como vimos anteriormente a capacidade do olho humano de captar a luz varia de
acordo com a curvaV(λ) e luzes de cor azul tem menos eficiência que as vermelhas e
estas que as verdes. Em função disto o calculo da luminosidade de uma luz que tenha
componentes RGB é uma média ponderada onde os pesos das componentes refletem
estas diferenças. Referências tradicionais de CG sugerem que a luminosidade, Y, seja
estimada pela equação:
BGRY 11.059.030.0 ++=
Ocorre, entretanto, que precisamos definir melhor quem são estas componentes RGB.
Dependendo da caracterização mais precisa do que sejam as fontes de luz vermelha
verde e azul que estamos utilizando como podemos encontrar na literatura valores
diferentes para os coeficientes da equação acima. Nos monitores de tubos de raios
catódicos modernos, por exemplo, os coeficientes são:
BGRY 0.07220.71522126.0 ++=
Notebook Gigabyte G5
Realce
Notebook Gigabyte G5
Realce
Notebook Gigabyte G5
Realce
Notebook Gigabyte G5
Realce
Notebook Gigabyte G5
Realce
Minuta: Cor em Sistemas Digitais jul-11

38

Outros dispositivos requerem outros fatores.
Processos de formação de cores
Em nossa discussão até agora estamos entendendo que a luz vem de uma fonte com
uma determinada distribuição espectral. Ocorre, entretanto, que normalmente os raios
de luz que nossos olhos recebem vêm de diversos processos de interação com os
meios pelos quais eles passam. Quando a luz sai de um meio para outro, parte dela é
refletida na superfície de interface, parte é absorvida pelo novo material e parte refrata
e continua.
Podemos dizer, por exemplo, que a luz solar, que predomina durante o dia, refrata na
atmosfera terrestre e reflete na superfície de pisos, paredes e da natureza que nos cerca
antes de atingir nossos olhos. Apesar de nosso olho só captar os raios de luz que
incidem diretamente sobre ele, somos capazes de ver a luz solar mesmo quando não
estamos olhando diretamente para o Sol.
As superfícies à nossa volta refletem a luz de acordo com as propriedades de seus
materiais e, conseqüentemente, a luz normalmente chega até nós bastante modificada
depois de muitas reflexões e refrações. Grande parte dos trabalhos de síntese de
imagens realistas lida com o desenvolvimento de modelos e algoritmos para simular
estas interações.
Existem diversos processos de formação de cores e neste capítulo abordaremos os
dois mais importantes para a Computação Gráfica: o processo aditivo e o processo
subtrativo. O primeiro é usado em monitores e projetores e o segundo em
impressoras.
A Figura 2.15 ilustra a idéia básica do processo aditivo de cores com duas lanternas
de luz com espectros diferentes Ea e Eb incidindo sobre uma parede branca. A região
comum à reflexão de ambas as lanternas tem um espectro correspondente à soma dos
espectros de cada lanterna. Ou seja:
)()()( λλλ baba EEE +=+ (2.4)
como seria de se esperar. Acontece que nossos olhos não são capazes de identificar
que o espectro resultante veio de uma soma de duas componentes. Ao contrário do
que ocorre com a audição, que é capaz de identificar a combinação de duas vozes
como sendo um conjunto de dois, a nossa percepção visual “vê” a luz resultante como
sendo uma nova luz. É neste princípio que se baseiam os projetores de três canhões
(RGB). Cada canhão projeta numa tela uma imagem em uma das suas três cores
primárias e nós percebemos a imagem como colorida. A menos que os canhões
estejam desalinhados, não conseguimos notar a separação de cores.
λλλλ
λλλλ
Ea
λλλλ
Eb
a
b
a+b
Ea+b
λλλλ
λλλλ
Ea
λλλλ
Eb
a
b
a+b
Ea+b

Figura 2.54 - Processo aditivo de cores: soma de espectros.
Notebook Gigabyte G5
Realce
Notebook Gigabyte G5
Realce
Notebook Gigabyte G5
Realce
Notebook Gigabyte G5
Realce
Minuta: Cor em Sistemas Digitais jul-11

39

Os monitores também são baseados em um processo aditivo de cores, mas para
compreendê-lo precisamos ver mais uma característica do olho humano. Se a
superfície de um determinado objeto possui diversas cores e este objeto é
continuamente reduzido ou afastado de nossos olhos, a partir de certo tamanho
percebido não somos capazes de diferenciar as cores individualmente, mas vemos um
ponto com uma nova cor correspondente à soma dos espectros de cada cor original.
Isto permite que, na tela de um monitor, possamos ter pequenas células, denominadas
pixels (picture elements), compostas de partes vermelhas, verdes e azuis. A Figura
2.55 ilustra este processo.
pixel

Figura 2.55 - Formação de cores em monitores.
Considerando as cores RGB (vermelha, verde, azul) como primárias, podemos
combiná-las aditivamente produzindo outras cores. A soma de vermelho e verde, por
exemplo, produz o amarelo (Y para Yellow), a soma de verde e azul o ciano (C para
Cyan) e a soma de vermelho com azul o magenta (M para Magenta). Se somarmos
todas as componentes básicas teremos o branco (W para White) e se não somarmos
nada teremos o preto (K para Black). Uma maneira mais organizada de
apresentarmos este processo é o cubo RGB mostrado na Figura 2.56. Note que neste
cubo arbitramos os valores de cada componente para variar de 0 a 1 (0% e 100%).
Devido a aspectos de implementação é comum termos dispositivos em que as
componentes variam de 0 a 255 (0% e 100%). Assim elas ocupam apenas um byte de
memória cada.
R
G
B
1.0
1.0
1.0
Y
M
C
W
K vermelho
azul
preto
verde
amarelo
ciano
magenta
branco
R
G
B
1.0
1.0
1.0
Y
M
C
W
K vermelho
azul
preto
verde
amarelo
ciano
magenta
branco

Figura 2.56 - Cubo RGB.
Notebook Gigabyte G5
Realce
Notebook Gigabyte G5
Realce
Notebook Gigabyte G5
Realce
Minuta: Cor em Sistemas Digitais jul-11

40

O processo subtrativo funciona como ilustra a Figura 2.57: um facho de luz
branca de uma lanterna passa por um filtro verde (um papel celofane verde, por
exemplo) e projeta uma luz verde. O que ocorre neste processo é que a luz que
atravessa o filtro tem cada uma de suas componentes espectrais reduzida pela
transparência do filtro. Ou seja:
)()()( λλλ EtE f = (2.5)
Note que o próprio fato de vermos o filtro como verde já é uma demonstração deste
fenômeno. Se levarmos este filtro para um ambiente iluminado apenas com luzes
vermelhas e verdes, veremos o filtro como sendo preto (opaco). É claro que para esta
experiência funcionar perfeitamente são necessários luzes e filtros com propriedades
garantidas. Provavelmente o celofane da papelaria não vai atender a este requisito,
mas mesmo assim podemos observar o fenômeno.
Luz
branca
Filtro
verde
Luz
verde
λλλλ λλλλ λλλλ
E i
E ft

Figura 2.57 - Uso de filtro para exemplificar o processo subtrativo de cores.
Se colocarmos um filtro ciano sobre um papel branco também vamos perceber a cor
ciano. Isto porque, como ilustra a Figura 2.58, os raios de luz branca que
normalmente temos no nosso ambiente atravessam o filtro duas vezes, uma vez
atingindo o papel e outra sendo refletidos por ele. Imaginando que a luz branca seja
produzida por três projetores RGB, na primeira passada a componente vermelha é
absorvida e a reflexão na superfície do papel já é ciano. Este tipo de reflexão,
denominado reflexão Lambertiana ou difusa, é muito importante não só para a
impressão em papel, mas para praticamente todas as reflexões que ocorrem no nosso
cotidiano.
luz branca
(1,1,1)
tinta ciano (0,1,1)
luz ciano ( 0, cos θθθθ, cos θ θ θ θ )
papel branco (1,1,1)
normal
θθθθ
luz branca
(1,1,1)
tinta ciano (0,1,1)
luz ciano ( 0, cos θθθθ, cos θ θ θ θ )
papel branco (1,1,1)
normal
θθθθ

Figura 2.58 - Reflexão difusa com filtro.
O modelo matemático mais simples adotado na Computação Gráfica para calcular as
componentes (Ir, Ig, Ib) da luz refletida é:
θcosrdrr lkI = (2.6.a)
Minuta: Cor em Sistemas Digitais jul-11

41

θcosgdgg lkI = (2.6.b)
θcosbdbb lkI = (2.6.c)
onde (kdr, kdg, kdb) são os coeficientes de reflexão difusa do material da superfície
onde a luz reflete e (lr, lg, lb) são as componentes da luz incidente.O ângulo θ é o
ângulo entre a luz incidente e a normal à superfície no ponto em que ela incide.
Como cos θ é sempre menor que 1, este fator corresponde a uma atenuação para levar
em conta a direção em que a luz incide. Este assunto será melhor estudado quando
tratarmos especificamente de modelos de iluminação. Por enquanto basta lembrarmos
que as componentes RGB da luz incidente são reduzidas (filtradas) pela superfície.
Continuando nosso experimento com o papel, podemos agora colocar um filtro
amarelo entre o filtro ciano e o papel branco da Figura16. Assim como o ciano
retirou a componente vermelha da luz branca, o filtro amarelo vai retirar a
componente azul do ciano, restando apenas a cor verde. A Figura 2.20 ilustra este
processo subtrativo através de três círculos, um ciano, um magenta e outro amarelo
(CMY). A interseção do amarelo com o ciano produz o verde; a interseção do ciano
com o magenta o azul e a interseção do amarelo com o magenta o vermelho. Na
interseção dos três temos o preto e a ausência dos três filtros mantém o papel branco.

Figura 2.59 - Processo CMY.
Um problema tecnológico deste processo de geração de preto para impressão em
papel é a qualidade e o custo do preto produzido. O preto resultante gasta muita tinta
e fica meio amarronzado. Para agravar ainda mais este problema, muitos trabalhos
são impressos em preto e branco. A solução adotada para a maioria das impressoras
de jato de tinta atuais foi acrescentar um cartucho de tinta preta e tratar a reprodução
de cores como uma combinação subtrativa de ciano, magenta, amarelo e preto
(CMYK).
Minuta: Cor em Sistemas Digitais jul-11

42

Reprodução de cores em monitores
Até este ponto neste capítulo estudamos como reconhecer uma cor de uma forma
precisa utilizando sistemas independentes de dispositivos, como o CIE XYZ ou
CIELAB. Reproduzir uma cor especificada num monitor, numa impressora ou numa
HDTV representa mais um desafio importante.
Vamos considerar, por exemplo, o problema de reproduzirmos uma cor da qual
conhecemos suas componentes CIE XYZ num monitor que atenda o padrão ITU-R
BT.70915. As cores primárias deste monitor e o branco de referencia estão mostrados
na Tabela 2.3.

 Branco (D65) Cores primárias
xW yW xR yR xG yG xB yB
ITU-R BT.709 0.3127 0.3290 0.64 0.33 0.30 0.60 0.15 0.06
Tabela 2.3 – Cores primárias e branco de referência de um monitor ITU-R BT.709.
A cor resultante do processo aditivo das cores primárias depende, naturalmente, da
intensidade que está sendo atribuída para cada uma delas. Estas intensidades são
definidas pelos valores RGB da cor. Estes valores são dados no intervalo [0,1] ou
[0,255], caso cada canal R,G ou B esteja sendo codificado com apenas um Byte.
Vamos admitir aqui que os valores estejam de [0,1]. Para converter basta multiplicar
ou dividir por 255.
A equação que escreve esta combinação é a:
B
Z
Y
X
G
Z
Y
X
R
Z
Y
X
Z
Y
X
B
B
B
G
G
G
R
R
R










+










+










=











onde (X,Y,Z)T é a cor desejada, (R,G,B)T as componentes de [0,1] e (Xc,Yc,Zc)
T,
c=R,G ou B, são as componentes no sistema CIE XYZ das cores primárias na sua
intensidade máxima.
Essa equação pode ser re-escrita para forma matricial, como:




















=










B
G
R
ZZZ
YYY
XXX
Z
Y
X
BGR
BGR
BGR

A componente z das cores primárias e do D65 pode ser facilmente obtida por:
)(1 yxz +−=
O que resulta na Tabela 2.4 mostrada a seguir.
 Red Green Blue D65
z 0.0300 0.1000 0.7900 0.3583
Tabela 2.4 – Cálculo dos valores de z.

15 International Telecommunication Union
Minuta: Cor em Sistemas Digitais jul-11

43

Ocorre que a informação que temos na Tabela 2.3 diz respeito apenas a cromaticidade
e não a intensidade das cores primárias. A relação entre estas componentes é dada
por:
R
R
RRR
R
R
R
R
RRR
R
R
R
R
RRR
R
R
Z
ZYX
Z
z
Y
ZYX
Y
y
X
ZYX
X
x
Σ
=
++
=
Σ
=
++
=
Σ
=
++
=
 ou
RRR
RRR
RRR
zZ
yY
xX
Σ=
Σ=
Σ=

Fazendo o mesmo desenvolvimento para as componentes verde e azul podemos re-
escrever a equação que relaciona RGB com XYZ, como:




















ΣΣΣ
ΣΣΣ
ΣΣΣ
=










B
G
R
zzz
yyy
xxx
Z
Y
X
BGGGRR
BGGGRR
BGGGRR

ou




















ΣΣΣ
ΣΣΣ
ΣΣΣ
=










B
G
R
Z
Y
X
BGR
BGR
BGR
79.010.003.0
06.060.033.0
15.030.064.0

Resta calcularmos, com os dados do problema, as intensidades Σ. Para isto vamos
considerar que a intensidade da componente Y do branco seja 1.0 (ou 100, conforme a
preferência). A partir daí todas as outras intensidades se computam. Ou seja, a partir
dos valores do D65 mostrados na Tabela 2.5 podemos calcular todos Σ’s.
CIE xw yw zw YW
D65 0.3127 0.3290 0.3583 1.0
Tabela 2.5 – Componentes do branco D65.
O ΣW pode ser calculado por:
3290.0
0.1
0.13290.0 =Σ⇒=Σ=Σ= WWWRW yY
A partir dele, podemos calcular XW e ZW por:
WWRW
WWRW
zZ
xX
Σ=Σ=
Σ=Σ=
3583.0
3127.0

ou
9505.0
3290.0
3583.0
0891.1
3290.0
3127.0
==
==
W
W
Z
X

Minuta: Cor em Sistemas Digitais jul-11

44

Sabemos então que as coordenadas CIE XYZ do D65 é então (1.0891, 1.0, 0.9505)T e
que ele é produzido no monitor quando RGB é igual a (1,1,1). Ou seja:




















ΣΣΣ
ΣΣΣ
ΣΣΣ
=










0.1
0.1
0.1
79.010.003.0
06.060.033.0
15.030.064.0
9505.0
0.1
0891.1
BGR
BGR
BGR

Essa equação pode ser re-escrita como:










Σ
Σ
Σ










=










B
G
R
79.010.003.0
06.060.033.0
15.030.064.0
9505.0
0.1
0891.1

Que resolvida fornece os valores de Σ das componentes primárias:










=










Σ
Σ
Σ
203.1
192.1
644.0
B
G
R

De posse dos Σ’s temos a relação RGB→XYZ dada por:




















=










B
G
R
Z
Y
X
950.0119.0019.0
072.0715.0213.0
180.0358.0412.0

Invertendo também temos:




















−
−
−−
=










Z
Y
X
B
G
R
057.1204.0056.0
042.0876.1969.0
499.0537.1240.3

Correção gama
O assunto de conversão de cor seria mais fácil se os processos de converter radiância
em voltagem nos sensores da câmera fossem lineares. Infelizmente não são. O mesmo
pode ser da conversão de sinal (voltagem ou código) de um monitor. A Figura 2.60
mostra a função de resposta luminosa em função do sinal de monitores e TVs.
Sinal de vídeo (voltagem ou código)
In
te
ns
id
ad
e
lu
m
in
os
a

Figura 2.60 – Relação entre o sinal e a intensidade luminosa de um monitor.
Minuta: Cor em Sistemas Digitais jul-11

45

De acordo com as leis de Weber nossos sentidos também não respondem linearmente
a intensidade da excitação sonora ou de luz. Se quisermos observar quatro fontes
luminosas que nos pareçam igualmente espaçadas a intensidade luminosa delas deve
variar da forma ilustrada na Figura 2.61. Por exemplo, um conjunto com quatro
lâmpadas de 50, 100, 200 e 400 Watt, respectivamente, fornece uma escala
perceptualmente mais uniforme que um conjunto com lâmpadas de 50, 100, 150 e 200
Watt. A distância perceptual entre as lâmpadas de 150 e de 200 Watt é menor que a
distância entre as lâmpadas de 50 e 100 Watt.
Intensidade luminosaP
er
ce
pç
ão
 h
um
an
a
"u
ni
fo
rm
e"

Figura 2.61 - Relação percepção da luminosidade versus luminosidade
As vezes a combinação de fatores pode atenuar ou aumentar a não linearidade. No
caso da concatenação de sinal de vídeo, intensidade luminosa, percepção humana a
não linearidade é atenuada comoilustra a Figura 2.62.
Sinal de vídeo
(voltagem ou código)
In
te
ns
id
ad
e
lu
m
in
os
a
Percepção humana Percepção humana

Figura 2.62 – Compensação de não linearidades.
De qualquer forma, para quantificarmos estas relações precisamos de modelos
matemáticos adequados. A concatenação de processos significa matematicamente a
composição de função do tipo, se )(xfy = e )(ygz = então ))(( xfgz = . Se
modelo matemático adotado para estas funções é do tipo “elevado a gama”:
1γ
xy = e 2γ
yz =
então z pode ser simplesmente escrito como:
( ) 2121 γγγγ
xxz ==
Minuta: Cor em Sistemas Digitais jul-11

46

Ou seja: a concatenação de várias funções do x elevado a γ é uma função do mesmo
tipo com os γ’s multiplicados. Isto facilita uma vez que um processo com vários
estágios pode ser corrigido com um único gama. No anexo da norma do formato de
imagem PNG16 encontramos: “Bons valores do expoente gama são determinados pela
experiência. Por exemplo, para fotos impressas é aproximadamente 1.0, para slides
projetados numa sala escura o valor é aproximadamente 1.5 e para televisão 1.14”. A
Figura 2.63 ilustra a não linearidade em função do valor de gama.
γinout =
0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1
0 0
.1
0
.2
0
.3
0
.4
0
.5
0
.6
0
.7
0
.8
0
.9
1
5.0=γ
0.1=γ
2.2=γ
5.1=γ
25.1=γ

Figura 2.63 – Funções gama.

O espaço sRGB
Em 1996 a Hewlett-Packard  e a Microsoft  propuseram a adoção de um padrão
denominado sRGB (A Standard Default Color Space for the Internet) para que os
monitores, TVs, escâneres, câmeras digitais e impressoras pudessem suportar a
reprodução correta das cores dadas neste espaço. A Tabela 2.6 mostra os parâmetros
do ambiente padrão de visualização do espaço sRGB.
Condições sRGB
Nível de luminosidade (TRC típico) 80 cd/m2
Iluminante padrão (branco) x = 0.3127, y = 0.3291 (D65)
Imagem em volta 20% refletância
Nível de luminosidade do ambiente 64 lux
Codificação do ponto branco do ambiente x = 0.3457, y = 0.3585 (D50)
Codificação do flare de visualização 1.0%
Nível de iluminação ambiente 200 lux
Típico branco de referência do ambiente x = 0.3457, y = 0.3585 (D50)
Típico flare de visualização 5.0%

Tabela 2.6 – Parâmetros de visualização do ambiente sRGB.
A cromaticidade das cores primárias são as mesmas do monitor padrão ITU-R BT.709
mostradas na Tabela 2.3. A Figura 2.64 ilustra a cromaticidade destas cores primarias
e o triângulo de cores que pode ser corretamente representado por neste sistema. O

16 http://www.libpng.org/pub/png/spec/1.2/PNG-GammaAppendix.html
Minuta: Cor em Sistemas Digitais jul-11

47

conjunto de cores que podem ser exibidas num determinado dispositivo é chamado de
gamut deste dispositivo.

Figura 2.64 Cores primarias e gamut to monitor ITU-R BT.709.
Alem de padronizar o monitor o sistema SRGB padroniza uma correção gama nos três
canais de 1/2,4. O código mostrado abaixo o procedimento de conversão de uma cor
(X,Y,Z)T com referência a um branco (Xw,Yw,Zw)T nas coordenadas sRGB no
intervalo [0,1].
#define gamma 1/2.4
void RGB_XYZ(double X, double Y, double Z,
 double Xw, double Yw, double Zw,
 double* R, double* G, double* B)
{
 double r = 3.2410*(X/Xw)-1.5374*(Y/Yw)-0.4986*(Z/Zw);
 double g =-0.9692*(X/Xw)+1.8760*(Y/Yw)+0.0416*(Z/Zw);
 double b = 0.0556*(X/Xw)-0.2040*(Y/Yw)+0.0570*(Z/Zw);
 r = (r<0.00304) ? 12.92*r : 1.055*pow(r,gamma)-0.055;
 g = (g<0.00304) ? 12.92*g : 1.055*pow(g,gamma)-0.055;
 b = (b<0.00304) ? 12.92*b : 1.055*pow(b,gamma)-0.055;
 *R = r;
 *G = g;
 *B = b;
}

As coordenadas (Xw,Yw,Zw)T do branco de referência dependem da iluminação
como ilustra a mostra abaixo.
Observador 2° (CIE 1931) 10° (CIE 1964)
Iluminação Xw Yw Zw Xw Yw Zw
A (Incandescente) 109.85 100 35.585 111.144 100 35.2
D65 (luz do dia) 95.047 100 108.883 94.811 100 107.304
Minuta: Cor em Sistemas Digitais jul-11

48

F2 (Fluorescente) 99.187 100 67.395 103.28 100 69.026
Tabela 2.7 – Coordenadas de cromaticidade de iluminações padrão.

A curva de correção gama adotada no sRGB tem a forma ilustrada na Figura 2.65. O
trecho linear é uma ajuste para evitar a derivada infinita na origem das funções gama.
0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1

Figura 2.65 – Correção gama do sRGB.
Um problema que pode ocorrer é o da cor não estar no gamut do monitor padrão. Ou
seja, fora do triângulo das cores primárias. Neste caso temos coordenadas RGB fora
do intervalo [0,1] que não são factíveis de serem exibidas. Este é um problema
complexo em que a abordagem depende da intenção da exibição e não será tratado
aqui. Uma solução simples e comum consiste em adicionar branco até que a cor seja
passível de exibição. Geometricamente isto corresponde a substituir a cor por uma
que fica na interseção do segmento que liga a ela e o branco com um dos lados do
triângulo no diagrama CIE xy.

O espaço Adobe RGB

O espaço HSV e HSL
Codificação de Vídeo

....



Minuta: Cor em Sistemas Digitais jul-11

49

Radiometria e Fotometria
Esta seção procura derivar a equação que calcula a
Energia pelo modelo de partículas(*)
No modelo de partículas um fóton nasce quando partículas excitam um átomo fazendo
com que um elétron mova de nível. Quando o elétron retorna ao seu nível, ele libera
um fóton de luz, como ilustra a Figura 2.66. 111122223333
Partículas
Fóton de luz
Elétron
Núcleo

Figura 2.66 – Nascimento de um fóton.
Segundo a teoria de Plank, a energia de um fóton é dada por:
fhe f =
onde h = 6.626 ×10-34 Joules-segundos é a constante de Planck, e f é a freqüência do
fóton em Hertz. Esta equação é importante para entendermos o perigo das ondas
eletromagnéticas que são emitidas por estrelas como o nosso Sol.
As ondas de menor freqüência têm baixa energia e não causam danos aos seres
humanos. As ondas de alta freqüência, como o Raio X e Raios Gama, por outro lado,
podem rapidamente causar danos na nossa estrutura celular. A atmosfera da Terra nos
protege impedindo a entrada dos raios de alta energia existentes no Universo.
Outro resultado importante da teoria das partículas diz que os fótons nascem e
morrem num determinado nível de energia. Como o nível de energia é relacionado
com a freqüência de pulsação, a freqüência de um fóton é sempre constante durante
sua vida. Ou seja, a luz de um fóton não muda de freqüência (cor) nem perde energia
com a distância percorrida. Como explicar então por que fontes distantes parecem
fracas e luzes mudam de cor quando passam por objetos ou refletem neles? A
resposta para primeira pergunta está na questão espacial estudada a seguir. A resposta
da segunda pergunta está nas modificações dos espectros da luz discutidos na seção
sobre processos de formação de cor.
Antes de prosseguirmos vamos elaborar um pouco mais a equação de energia de
Plank. A freqüência pode ser escrita em função do comprimento de onda como:
λ
λ
c
he =
A energia de uma fonte luminosa que emite nλ fótons de comprimento de onda λ é:
λ
λλλλ
c
hnenQ ==
Minuta: Cor em Sistemas Digitais jul-11

50

e a energia total radiante de uma fonte luminosa, Q, pode ser computada integrando-
se todos comprimentos de onda emitidos:
∫
∞
=
0
λλdQQ
Medidas de intensidade da luz
As fontes de luz mais comuns no nosso dia a dia são as lâmpadas e o Sol. Se formos
comprar uma lâmpada vamos normalmente encontrar lâmpadas de 40, 60, 100 e 120
Watt. Se procurarmos informações sobre o nosso Sol, vamos descobrir que ele
produz de 3,91×1026 Watt. Esta medida de intensidade da luz destas fontes é a
potência radiante também chamada de fluxo radiante denotada aqui por Φ. A
relação entre esta potência e a energia de Q, da seção anterior é dada por:dt
dQ
=Φ
Dado que normalmente o fluxo radiante varia de ponto a ponto e depende também da
direção, temos três grandezas físicas importantes que medem as taxas de fluxo
radiante: a irradiação, a radiosidade e a radiância.
A irradiação, E, num ponto p de uma superfície é a taxa de potência radiante
incidente nele por unidade de área. Ou seja:
dA
d
E
Φ
=)(p [W/m
2]
A irradiação de um dado local é uma grandeza importante no cultivo de plantas, por
exemplo, que precisam desta energia solar para se desenvolver.
A taxa de potência radiante emitida por um ponto p de uma superfície por unidade de
área por um ponto é chamada de radiosidade, B. A irradiação e a radiosidade só
diferem no fato que a primeira é a taxa incidente e a segunda a taxa emitida. A
equação da radiosidade é dada por:
dA
d
B
Φ
=)(p [W/m
2]
Nas equações de irradiação e radiosidade, o fluxo dΦ é a soma dos fluxos recebidos
(ou emitidos) em todas as direções no ponto p da superfície. Ocorre que a quantidade
de fótons emitida por uma fonte pontual normalmente varia conforme a direção, ou
seja, não é normalmente uniforme. Existem várias situações no nosso cotidiano em
que podemos ver isto. Uma é quando você está sentando(a) ao lado de uma pessoa
utilizando um computador com tela polarizada. A pessoa vê uma imagem na tela que
você não vê ou vê mal. Outra situação corriqueira, de variação mais pronunciada,
ocorre quando observamos de dentro de uma sala um ponto no vidro de uma janela
em um dia claro. Dependendo da posição de nossos olhos na sala vemos cores
diferentes para o mesmo ponto na superfície do vidro. Ou seja, luzes diferentes são
emitidas para cada direção.
Essa mudança do que vemos quando movimentamos a cabeça é importante para
compreendermos a forma espacial (3D) dos objetos vistos através da janela. Quando
estamos olhando para uma pintura ou fotografia, ao movermos a cabeça, a cor do
Minuta: Cor em Sistemas Digitais jul-11

51

ponto permanece inalterada e isto reduz a nossa capacidade de compreensão da
geometria 3D do objeto representado.
Uma exceção as imagens convencionais está mostrada na Figura 2.67. Esta figura
mostra duas fotos tiradas de um cartão postal onde a radiância de cada ponto muda em
função da direção que o olhamos. Imagens, como as do urso da figura acima são
impressas de forma especial ilustrada também na figura.




Figura 2.67 – Imagens impressas de forma especial.
A Figura 2.68 procura apresentar uma ilustração da variação da emissão de fótons de
um ponto sobre uma superfície em função da direção.
p
Figura 2.68 – Ilustração de fótons sendo emitidos de um ponto numa superfície.
Se quisermos quantificar a variação do fluxo com a direção precisamos antes revisar
um conceito geométrico importantes: ângulo sólido.
Para motivar a definição matemática de ângulo sólido vamos rever a definição de
ângulo plano entre duas retas concorrentes. A definição de um ângulo, α, em
radianos (rad) é dada pela razão entre o comprimento do arco l e do raio r de um
círculo qualquer centrado no ponto de encontro das retas como mostra a Figura 2.69.
Dadas duas retas concorrentes esta razão é constante, independente do tamanho do
raio escolhido, e caracteriza de maneira única o “tamanho” da abertura entre elas.
Analogamente, o ângulo sólido, Ω, medido em esfero-radianos (str) de um cone
semi-infinito que chega num ponto é a área, a, da calota de uma esfera qualquer com
Minuta: Cor em Sistemas Digitais jul-11

52

centro neste ponto, dividida pelo quadrado do seu raio r como também ilustra a Figura
2.69. Esta razão também é invariante ao raio escolhido e caracteriza o “tamanho” da
abertura espacial.
radπα 20K= strπ40L=Ω
[ ]rad
r
l
=α [ ]rad
r
l
=α [ ]str
r
a
2=Ω [ ]str
r
a
2=Ω
esfera
r a
esfera
r a
r
l
círculo
α
r
l
círculo
α

Figura 2.69 – Definição de ângulos e ângulos sólidos
De posse do conceito de ângulo sólido podemos retomar a definição da grandeza de
intensidade que varia em função da direção. Esta grandeza é a radiância que é,
talvez, a mais importante medida de intensidade de luz. A radiância é a taxa de fluxo
radiante que incide ou emana de um ponto numa superfície por unidade de área
aparente por unidade de ângulo sólido. Ou seja, é a quantidade de fótons que chegam
ou saem de um ponto e passam por uma área infinitesimal em uma dada direção.
A equação que escreve a radiância em função do fluxo radiante é:
ωθω ddA
d
ddA
d
L
cos
22 Φ
=
Φ
=
⊥
 [W/str.m2]
A notação da radiância que chega num ponto p, vinda de uma direção ωωωω, é definida
como sendo L(p←←←← ωωωω). Analogamente, a radiância emitida num ponto p na direção ωωωω é
denotada por L(p→→→→ ωωωω).

ωθω ddA
d
ddA
d
L
cos
22 Φ
=
Φ
=
⊥
 [W/str.m2]
Um sistema de coordenadas muito utilizado neste tipo de cálculo é o sistema polar.
Nele, uma posição no espaço é dada por dois ângulos, ϕ e θ, e um raio, ρ, da forma
ilustrada na Figura 2.70(a). No lado direito desta figura vemos que o ângulo sólido
correspondente a uma área infinitesimal pode ser calculado por:
θφθ
θφθ
ω dd
r
rddr
r
alturabase
r
dA
d sin
))(sin())((
222 ====
⊥

Minuta: Cor em Sistemas Digitais jul-11

53

x
y
z
θ
φ
ρ
x
y
z
θ
φ
ρ

(a)
θ
φ
r dθ
r dφ
r sin θ dφ

(b)
Figura 2.70 – Coordenadas polares e ângulo sólidos

É importante notarmos que no sistema polar de coordenadas, os elementos de área
infinitesimal não são simplesmente, dϕdθ. A métrica da superfície inclui um seno do
ângulo com a vertical, uma vez que os círculos horizontais ficam cada vez menores na
medida em que nos aproximamos dos pólos.
De posse da expressão do ângulo sólido infinitesimal podemos calcular fluxo radiante
infinitesimal emitido(ou recebido) por um ponto p numa superfície numa dada
direção (ϕ,θ), como sem
o:
φθθθφθ ddAdLd sincos),,(2 p=Φ
Integrando em todas as direções que emanam do ponto temos a radiosidade do ponto
em função da radiância dada por:
φθθθφθ
π π
ddL
dA
d
B sincos),,()(
2/
0
2
0
pp ∫ ∫=
Φ
=
Nos limites de integração está implícito que a superfície em torno de um ponto plana
como ilustra a Figura 2.71. Mesmo as superfícies curvas podem ser consideradas
localmente planas, dada o tamanho infinitesimal do hemisfério, H.
n
r
H
ϕ
θ
[ ]πφ
π
θ
20
2
0
∈




∈
n
r
H
ϕ
θ
[ ]πφ
π
θ
20
2
0
∈




∈

Figura 2.71 – Hemisfério em torno de um ponto

Se a radiância for uniforme em todas as direções a radiosidade pode ser calculada por:
Minuta: Cor em Sistemas Digitais jul-11

54

)(
2
sin
2)(sincos)()(
2
0
22
0
2
0
pppp LLddLB π
θ
πθθθφ
π
π
π
=





== ∫ ∫
Naturalmente o mesmo fator π também relaciona uma radiância uniforme incidente
num ponto num plano com a irradiação, E, recebida por ele.

Exemplo do Sol na Terra: Admitindo-se que o Sol emite um fluxo radiante de
3.91×1026 Watts, tem um raio de 6.95×108 metros e dista 1.496×1011 m da Terra.
Qual a irradiação recebida máxima recebida num ponto da Terra





“Intensidade” da luz para a CG
Que grandeza Física deve medir a “intensidade” da luz nos algoritmos de CG? A
radiosidade, a irradiação, o fluxo radiante ou a radiância? Todas as grandezas podem
estar presentes num dado problema, mas a questão fundamental é saber o que captam
os nossos olhos e as maquinas fotográficas. Afinal, um dos objetivos da CG é
produzir imagens que se pareçam com fotos dos objetos modelados.
A radiância é a grandeza física que mede a luz que chega aos nossos olhos. Uma
comprovação disto acontece, por exemplo, quando vemos um objeto através de um
vidro. A Figura 2.72 ilustra que o mesmo ponto p do vidro pode ter diferentes cores
dependendo da posição dos nossos olhos.

p
vidro
)()( 21 ωω →≠→ pp LL
1ω2ω
p
vidro
)()( 21 ωω →≠→ pp LL
1ω2ω

Figura 2.72 – A radiância de um ponto sobre vidro depende da direçãode
observação.
A Figura 2.73 mostra um modelo simples de uma câmera pinhole que também realça
a importância da radiância. A imagem formada na parede oposta ao furo da câmera é
oriunda da radiância do ponto p na direção ωωωω. Nesta figura a área do plano de
projeção da câmera, dAp, recebe a radiância de um ponto da cena, dAc. A relação
entre estas áreas pode ser obtida se observarmos que o ângulo sólido formado entre
elas e o furo são iguais.
Minuta: Cor em Sistemas Digitais jul-11

55

cn̂
dAp
dAc
ω
)( ω→pL
ωω
)( ω→pL
p

Figura 2.73 – O que é projetado é a radiância dos pontos da cena.





Quantidade
radiométrica
Símbolo Unidade Quantidade
fotométrica
Símbolo Unidade
Energia
radiante
Qe J (joule) Energia
luminosa
Qv lm.s
Fluxo radiante φe J/s=W
(watt)
Fluxo
luminoso
φv lm (lúmen)
Radiosidade B W/m2
Radiosidade
luminosa
Bv lm/m2=lux
Irradiação E W/m2
Irradiação
luminosa
Ev lm/m2=lux
Intensidade
(radiante)
Ie W/sr Intensidade
luminosa
Iv lm/sr=cd
(candela)
Radiância Le W/m2sr Luminância Lv lm/m2sr=cd/m2
(nit)

Matiz, brilho e saturação de fontes
A Figura 2.74 mostra dois espectros idealizados: o da luz branca como tendo todos os
comprimentos de onda e o de uma luz colorida que praticamente só emite numa faixa
pequena de freqüência.
Minuta: Cor em Sistemas Digitais jul-11

56

luz branca
ideal
luz colorida
380 780
)/( nmWatts
)(nmλ
λφ
luz branca
ideal
luz colorida
380 780
)/( nmWatts
)(nmλ
λφ

Figura 2.74 - Espectros idealizados.

As três características básicas do espectro de uma fonte de luz, matiz, brilho e
saturação, podem ser determinadas a partir do seu espectro. A Figura 2.75 procura
ilustrar a relação dos espectros de diversas fontes luminosas com estas grandezas.
A matiz (hue em inglês) é definida pelo comprimento de onda predominante no
espectro visível. A Figura 2.75 mostra os espectros luminosos de quatro, sendo duas
fontes de luz idealizadas com mesma distribuição e diferentes matizes. Nos espectros
mais complexos como os da Figura 2.21 esta caracterização é certamente mais difícil.
O brilho, também exemplificado na Figura 2.75, representa a intensidade da fonte,
que pode ser medida pelas áreas de cada um dos gráficos. Espectros com maior área
têm mais brilho.
Finalmente, a saturação ou pureza é definida pela predominância da componente da
matiz (Figura 2.75). Quanto mais concentrado o gráfico do espectro da fonte, maior a
saturação. Inversamente, quando a luz se aproxima da luz branca, ela tem baixa
saturação. As cores pastéis, usadas em quartos de bebês, são exemplos de cores
pouco saturadas.
saturação
+ -
saturação
+ -
+
-
brilho
+
-
brilho matiz (hue)
≠≠≠≠
matiz (hue)
≠≠≠≠

Figura 2.75 - Características de espectros luminosos.
Exercícios resolvidos

1) As intensidades RGB dos pixels de uma imagem em um monitor atual podem ser
convertidas em:
BGRY 0.07220.71522126.0 ++=
e esta, quantidade por sua vez pode ser transformada em:
Minuta: Cor em Sistemas Digitais jul-11

57








≥
<−
=
008850.019.903
008850.016116 3
*
ww
ww
Y
Y
se
Y
Y
Y
Y
se
Y
Y
L
Explique o que fazem estas equações, qual a sua relação com o sistema visual
humano e, conseqüentemente, quem são as grandezas físicas Y e L*.

Resp.:
A primeira equação calcula a intensidade luminosa da cor RGB. Ou seja, converte
a imagem colorida em outra acromática, em “tons de cinza”. A diferença entre os
coeficientes desta equação refletem a sensibilidade relativa dos cones do olho
humano. Somos mais sensíveis a luzes com espectros dominantes na faixa do
espectro do verde, depois vermelho e por último no azul.
A segunda equação procura linearizar perceptualmente as diferentes intensidades
dos tons de cinza. Ou seja, procura produzir uma escala de percepção de
luminosidade em que se uma cor tem uma componente L
* o dobro da outra
devemos percebê-la como duas vezes mais intensa.
2) Qual a diferença entre brilho e luminosidade? Em que unidades eles são
geralmente medidos? Duas fontes luminosas de diferentes brilhos podem ter a
mesma luminosidade? De um exemplo.
Resp.:
Brilho é uma medida física da intensidade luminosa de uma fonte, geralmente
expressa em Watt. Luminosidade é a intensidade da fonte luminosa que é
percebida pelos nossos olhos. Ou seja, a luminosidade reflete a sensibilidade dos
nossos cones de absorver uma luz em uma determinada freqüência.
Duas fontes podem ter a mesma luminosidade e brilhos diferentes. Uma fonte
azul que tenha um brilho maior que o de uma fonte verde, por exemplo, pode ter
a mesma luminosidade dela.

3) Faça um esboço na figura abaixo do gamut de um monitor padrão ITU-R BT.709.
Como uma cor de componentes xy = (0.2,0.7) pode ser representada neste
monitor?
0.35830.7900 0.10000.0300z
0.3290 0.0600 0.60000.3300y
0.3127 0.1500 0.30000.6400x
D65 Blue Green Red
CIE chromaticities for ITU-R BT.709 reference
primaries and CIE standard illuminant
0.35830.7900 0.10000.0300z
0.3290 0.0600 0.60000.3300y
0.3127 0.1500 0.30000.6400x
D65 Blue Green Red
CIE chromaticities for ITU-R BT.709 reference
primaries and CIE standard illuminant


(Resposta a cores sobre o desenho em preto que faz parte do enunciado).
Minuta: Cor em Sistemas Digitais jul-11

58

x
y
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.00.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
0.1
0.2
0.3
0.4
0.6
0.5
0.7
0.8
0.9
1.0
0.1
0.2
0.3
0.4
0.6
0.5
0.7
0.8
0.9
1.0

Resp.: Cromaticidade aproximada para xy = (0.2,0.7) é xy = (0.27,0.5)

4) Uma superfície, vista de certa direção, emite uma radiância mono-freqüência com
o comprimento de onda λ=480 nm. Pede-se a cromaticidade da cor desta
superfície no sistema CIE xyY.

 Resp.:
kzkZ
kykY
kxkX
⋅=⋅=
⋅=⋅=
⋅=⋅=
8130.0)(
139.0)(
0956.0)(
λ
λ
λ

132684.0
8130.0139.00956.0
139.0
...
091256.0
8130.0139.00956.0
0956.0
=
++
==
=
++
=
+=
=
y
ZYX
X
x


A cromaticidade em CIE xyY é xy = (0.091256, 0.132684)




5) Três fontes emitem fluxos radiantes de 5 W de brilho na faixa de 380 a 630 nm
cada uma de acordo com as distribuições espectrais D65, A e F2 definidas na
Minuta: Cor em Sistemas Digitais jul-11

59

tabela abaixo. A fonte D65 corresponde a uma aproximação da distribuição da luz
do dia, o espectro A corresponde a uma lâmpada de filamento e a F2 a uma
lâmpada fluorescente.
λ(nm) D65 A F2
380 0.49975 0.09795 0.07302
390 0.54648 0.12085 0.11386
400 0.82755 0.14708 0.21287
410 0.91486 0.17675 0.23824
420 0.93432 0.20995 0.25928
430 0.86682 0.24671 0.31312
440 1.04865 0.28703 0.73082
450 1.17008 0.33086 0.41027
460 1.17812 0.37812 0.44493
470 1.14861 0.42869 0.46658
480 1.15923 0.48242 0.47339
490 1.08811 0.53913 0.47153
500 1.09354 0.59861 0.45050
510 1.07802 0.66063 0.43626
520 1.04790 0.72496 0.44307
530 1.07689 0.79133 0.49752
540 1.04405 0.85947 0.61943
550 1.04046 0.92912 1.02970
560 1.00000 1.00000 1.00000
570 0.96334 1.07184 1.00000
580 0.95788 1.14436 1.15223
590 0.88686 1.21731 1.15223
600 0.90006 1.29043 1.41027
610 0.89599 1.36346 1.15470
620 0.87699 1.43618 1.02351
630 0.83289 1.50836 0.85396
640 0.83699 1.57979 0.67760
650 0.80027 1.65028 0.51980
660 0.80215 1.71963 0.39047
670 0.82278 1.78769 0.28960
680 0.78284 1.85429 0.21349
690 0.69721 1.91931 0.15780
700 0.71609 1.98261 0.11696
710 0.74349 2.04409 0.09468
720 0.61604 2.10365 0.06807
730 0.69886 2.16120 0.05446

0.0
0.5
1.0
1.5
2.0
2.5
380 430 480 530 580 630 680 730
D65
F2
A

Minuta: Cor em Sistemas Digitais jul-11

60

Suponha que esta fonte seja colocada dentro de um globo esférico de 30 cm de
diâmetro e pendurada a uma altura de 3 metros do um piso numa sala muito grande.
Suponha também que as paredes e o teto sejam forrados com um tapete preto, do tipo
que se usa emcinema, que absorvem toda a luz que recebem. Suponha ainda que o
globo seja de material difuso que faz com que a luz emitida tenha distribuição
espacial uniforme em toda sua superfície e em todas as direções a partir dela.
Para cada um dos espectros pede-se:
a) A potência luminosa, em lumens, da fonte e uma estimativa do consumo das
lâmpadas.
b) Faça um gráfico da taxa de luminosidade por unidade de área, em lux,
recebida no piso em função da distância ao ponto que fica logo abaixo da
lâmpada. Esta luminosidade é a mesma para os três espectros?
c) Para um ponto que fica a 3 metros de distância no piso do ponto que fica na
vertical da lâmpada faça um esboço do gráfico da radiância recebida em
função da direção.
d) Qual as coordenadas da cor da fonte nos sistemas CIE xyY para cada um dos
espectros?
Resposta (a): Potência luminosa do espectro de cada uma das fontes.
Como a escala dos eixos da ordenadas dos espectros está normalizada em 600 nm
vamos inicialmente calcular o valor do brilho de cada uma das fontes das fontes na
faixa de 380 a 730, conforme o enunciado. O brilho da primeira pode ser calculado
por:
94.325)98866.0...0.546480.499750(10)(
730
380
65 =+++=Φ∆≈Φ= ∑∫
=λ
λλλλ dBD
Como o espectro não tem definida a unidade e sabemos que a potência luminosa é de
10 W, determinamos que as ordenadas dele devem ser escaladas de:
01534.0
94.325
5
==EBα
Assim sendo, a luminosidade em lumens pode então ser calculada por:
( ) lumensVdVFEB 11021068301534.0)(01534.0)(683
780
380
=Φ⋅⋅≈Φ= ∑∫
=λ
λλλλλ
Analogamente temos:
lumensF
lumensF
F
A
1630
996
2 =
=

Quanto ao consumo da luz devemos observar a eficiência energética do tipo de
lâmpada. As lâmpadas de filamento, por exemplo, tem uma eficiência por volta de
2.5%. Ou seja, uma lâmpada de 100 W de consumo produz de fato 2.5 W de fluxo
radiante. As lâmpadas fluorescentes possuem uma eficiência melhor, já na faixa de
15%.
Minuta: Cor em Sistemas Digitais jul-11

61


Assim sendo, a lâmpada de filamento que emita 5 W de brilho deve consumir por
volta de
A lâmpada fluorescente, com eficiência de 15% consome aproximadamente 33 W.

Resposta (b): Irradiação em lux.
Área do globo:
24 rAs π=
Radiância do globo (uniforme):
2224
)(
mstr
lumens
r
F
A
F
globoL
⋅
==
ππ

Área projetada do ângulo sólido ω:






+
−=





−== 22
2
2
2
2
22 11'
xh
r
r
d
r
rrAc πππ
Onde r’ é ilustrado na figura abaixo.
d
r
α
α α αcos' rr =
r αcos' rr =
d
r
α
α α αcos' rr =
r αcos' rr =

Ângulo sólido ω:






+
−
+
=
+
==
22
2
22
2
222
1
xh
r
xh
r
xh
A
d
A cc πω
Luminosidade que chega ao ponto distante de x:
WattE 200
025.0
5
==
Minuta: Cor em Sistemas Digitais jul-11

62

h
x
d
r
24 rAs π= 222 xh
A
d
A cc
+
==ω






+
−=





−=
22
2
2
2
2
2 11
xh
r
r
d
r
rAc ππ
r
h
x
d
r
24 rAs π= 222 xh
A
d
A cc
+
==ω






+
−=





−=
22
2
2
2
2
2 11
xh
r
r
d
r
rAc ππ
r







+
−
+
=













+
−
+






==
22
2
2222
2
22
2
22
1
1
4
1
4 xh
r
xh
F
xh
r
xh
r
r
F
LEV
π
π
π
ω


Exercícios
1) Dado que a velocidade da luz no vácuo é de aproximadamente 3×108 m/s, qual a
freqüência da onda emitida por uma luz verde de λ = 546 nm (1 nm = 10-9
m)?
2) Como podemos verificar experimentalmente que a luz branca contém todas as
componentes espectrais?
3) Explique o que é matiz, brilho e saturação de uma fonte luminosa.
4) Dada uma distribuição espectral de energia, como podemos determinar o
comprimento de onda dominante e a pureza, a intensidade e a luminosidade da cor
que ela representa?
5) Qual a diferença entre brilho e luminosidade? Podem duas fontes luminosas de
diferentes brilhos ter a mesma luminosidade? De um exemplo.
6) Desenhe o lugar geométrico dos pontos que têm valores de luminosidade (veja
eq.2.2) constantes e iguais a 0,24, 0,50 e 0,75 no cubo RGB.
7) O que é um processo aditivo de formação de cores? Cite dois dispositivos que
utilizam este processo e explique como podemos uma cor amarela neles.
8) O que é um processo subtrativo de formação de cores? Cite um exemplo de como
podemos obter a cor vermelha através deste processo.
9) Por que as representações matemáticas de cores assumem que a cor pode ser
representada por apenas 3 valores? Qual a dimensão do espaço vetorial das
funções espectrais?
10) Por que quando a intensidade de luz no ambiente é muito baixa não temos
sensação de cor? Que tipo de receptores temos nos olhos?
11) Por que a eficiência luminosa de uma luz azul é bem mais baixa que a de uma luz
verde?
Minuta: Cor em Sistemas Digitais jul-11

63

12) Pode uma mesma cor ser percebida como tendo intensidades diferentes por um
mesmo ser humano?
13) Por que a evolução do sistema CMY para o sistema CMYK? Qual a relação entre
eles? Quais as vantagens e desvantagens?
14) Três fontes emitem fluxos radiantes de acordo com as distribuições espectrais EB,
EM e EP definidos a seguir17. Qual as coordenadas da cor da fonte nos sistemas
CIE xyY para cada um dos espectros?
λ(nm) EB EM EP
380 0.05810 0.02662 0.01460
390 0.06782 0.03048 0.01507
400 0.07952 0.03820 0.01538
410 0.09118 0.04544 0.01533
420 0.09800 0.05092 0.01635
430 0.10117 0.05363 0.01663
440 0.10339 0.05546 0.01645
450 0.10143 0.06186 0.01641
460 0.10438 0.06940 0.01619
470 0.11094 0.07200 0.01609
480 0.11199 0.07319 0.01602
490 0.11835 0.07976 0.01591
500 0.14419 0.10008 0.01602
510 0.19666 0.14020 0.01622
520 0.26191 0.19537 0.01635
530 0.30812 0.24387 0.01669
540 0.33287 0.27055 0.01752
550 0.34592 0.28121 0.01923
560 0.35283 0.28252 0.02253
570 0.36103 0.27239 0.02963
580 0.36698 0.25286 0.04197
590 0.37174 0.23763 0.06028
600 0.37567 0.22789 0.08151
610 0.37905 0.21870 0.10143
620 0.38099 0.20559 0.11695
630 0.38238 0.19654 0.12860
640 0.38418 0.18308 0.13497
650 0.38520 0.15415 0.13483
660 0.38614 0.13156 0.13056
670 0.38321 0.10723 0.12118
680 0.38233 0.10141 0.12071
690 0.38936 0.15412 0.13739
700 0.39873 0.26571 0.15470
710 0.40360 0.35497 0.16102
720 0.40437 0.40028 0.16146
730 0.40488 0.42642 0.16088

15)

17 As distribuições EB, EM e EP são, na realidade, medidas de um espectrômetro feitas a partir da
reflexão em uma banana, numa maçã verde e num pimentão vermelho.
Minuta: Cor em Sistemas Digitais jul-11

64

Referências

[CIE ] http://www.cie.co.at/index.html
[CVRL] http://www.cvrl.org, Colour & Vision database, UCL Institute of
Ophthamology, London’s Global University.
[STOCK2000] Stockman, A., & Sharpe, L. T. (2000). Spectral sensitivities of the
middle- and long-wavelength sensitive cones derived from measurements in observers
of known genotype. Vision Research, 40, 1711-1737.
[SARP2005] Sharpe, L. T., Stockman, A., Jagla, W. & Jägle, H.(2005). A luminous
efficiency function, V*(λ), for daylight adaptation. Journal of Vision, 5, 948-968.
[STILES1955] Stiles, W. S., & Burch, J. M. (1955). Interim report to the Commission
Internationale de l'Éclairage Zurich, 1955, on the National Physical Laboratory's
investigation of colour-matching (1955) with an appendix by W. S. Stiles & J. M.
Burch. Optica Acta, 2, 168-181.
[STILES1959] Stiles, W. S. & Burch, J. M. (1959). NPL colour-matching
investigation: Final report. Optica Acta, 6, 1-26
Redering spectra http://mintaka.sdsu.edu/GF/explain/optics/rendering.html
Colour Rendering of Spectra, John Walker,
http://www.fourmilab.ch/documents/specrend/

Minuta: Cor em Sistemas Digitais jul-11

65

Anexo A
λλλλ llll m s v λλλλ llll m s v
390 0.0004 0.0004 0.0095 0.0001 580 0.9694 0.6533 0.0001 0.8700
395 0.0011 0.0010 0.0238 0.0002 585 0.9556 0.5726 0.0001 0.8163
400 0.0024 0.0023 0.0566 0.0004 5900.9277 0.4926 0.0000 0.7570
405 0.0048 0.0047 0.1225 0.0006 595 0.8860 0.4112 0.0000 0.6949
410 0.0087 0.0088 0.2330 0.0012 600 0.8340 0.3344 0.0000 0.6310
415 0.0134 0.0145 0.3814 0.0022 605 0.7751 0.2649 0.0000 0.5668
420 0.0184 0.0217 0.5436 0.0040 610 0.7057 0.2053 0.0000 0.5030
425 0.0229 0.0296 0.6745 0.0073 615 0.6308 0.1562 0.0000 0.4412
430 0.0282 0.0395 0.8026 0.0116 620 0.5542 0.1166 0.3810
435 0.0341 0.0518 0.9036 0.0168 625 0.4799 0.0856 0.3210
440 0.0403 0.0648 0.9910 0.0230 630 0.4007 0.0621 0.2650
445 0.0449 0.0759 0.9915 0.0298 635 0.3279 0.0445 0.2170
450 0.0499 0.0871 0.9554 0.0380 640 0.2658 0.0314 0.1750
455 0.0553 0.0982 0.8602 0.0480 645 0.2133 0.0218 0.1382
460 0.0647 0.1163 0.7867 0.0600 650 0.1651 0.0154 0.1070
465 0.0807 0.1445 0.7383 0.0739 655 0.1247 0.0107 0.0816
470 0.0995 0.1759 0.6464 0.0910 660 0.0930 0.0073 0.0610
475 0.1188 0.2054 0.5164 0.1126 665 0.0685 0.0050 0.0446
480 0.1401 0.2358 0.3903 0.1390 670 0.0499 0.0034 0.0320
485 0.1640 0.2681 0.2903 0.1693 675 0.0358 0.0024 0.0232
490 0.1916 0.3036 0.2119 0.2080 680 0.0254 0.0016 0.0170
495 0.2329 0.3571 0.1605 0.2586 685 0.0177 0.0011 0.0119
500 0.2890 0.4278 0.1228 0.3230 690 0.0122 0.0008 0.0082
505 0.3597 0.5156 0.0889 0.4073 695 0.0085 0.0005 0.0057
510 0.4437 0.6155 0.0608 0.5030 700 0.0059 0.0004 0.0041
515 0.5365 0.7192 0.0428 0.6082 705 0.0041 0.0003 0.0029
520 0.6286 0.8166 0.0292 0.7100 710 0.0028 0.0002 0.0021
525 0.7047 0.8856 0.0194 0.7932 715 0.0019 0.0001 0.0015
530 0.7706 0.9357 0.0126 0.8620 720 0.0013 0.0001 0.0010
535 0.8257 0.9689 0.0081 0.9149 725 0.0009 0.0001 0.0007
540 0.8810 0.9952 0.0051 0.9540 730 0.0006 0.0000 0.0005
545 0.9191 0.9972 0.0032 0.9803 735 0.0004 0.0000
550 0.9402 0.9772 0.0020 0.9950 740 0.0003 0.0000
555 0.9657 0.9566 0.0012 1.0000 745 0.0002 0.0000
560 0.9814 0.9178 0.0007 0.9950 750 0.0002 0.0000
565 0.9945 0.8732 0.0005 0.9786 755 0.0001 0.0000
570 1.0000 0.8135 0.0003 0.9520 760 0.0001 0.0000
575 0.9923 0.7403 0.0002 0.9154 765 0.0001 0.0000
Tabela A1- Curvas de sensibilidade espectral dos cones (s,m,l ) e de luminosidade (v)
nos seres humanos extraídas do Colour & Vision database [CVRL]18.

18 Baseadas em [STOCK2000] e [SARP2005]. A curva v(λ) é extraída do CIE V v(λ)
Minuta: Cor em Sistemas Digitais jul-11

66

λ r g b λ r g b
390 0.0018 -0.0005 0.0122 565 1.4727 0.8804 -0.0138
395 0.0046 -0.0010 0.0311 570 1.7476 0.8284 -0.0127
400 0.0096 -0.0022 0.0624 575 2.0214 0.7469 -0.0114
405 0.0190 -0.0044 0.1316 580 2.2724 0.6493 -0.0099
410 0.0308 -0.0072 0.2275 585 2.4896 0.5632 -0.0084
415 0.0425 -0.0126 0.3590 590 2.6725 0.4768 -0.0070
420 0.0517 -0.0167 0.5240 595 2.8093 0.3848 -0.0057
425 0.0528 -0.0212 0.6859 600 2.8717 0.3007 -0.0043
430 0.0443 -0.0199 0.7960 605 2.8525 0.2285 -0.0029
435 0.0322 -0.0161 0.8946 610 2.7601 0.1658 -0.0023
440 0.0148 -0.0073 0.9640 615 2.5989 0.1137 -0.0020
445 -0.0023 0.0014 0.9981 620 2.3743 0.0747 -0.0015
450 -0.0291 0.0196 0.9188 625 2.1054 0.0465 -0.0009
455 -0.0607 0.0435 0.8249 630 1.8145 0.0263 -0.0006
460 -0.0962 0.0710 0.7855 635 1.5247 0.0127 -0.0003
465 -0.1376 0.1102 0.6672 640 1.2543 0.0045 -0.0001
470 -0.1749 0.1509 0.6110 645 1.0076 0.0001 0.0000
475 -0.2126 0.1979 0.4883 650 0.7864 -0.0020 0.0001
480 -0.2378 0.2404 0.3620 655 0.5966 -0.0026 0.0002
485 -0.2567 0.2799 0.2663 660 0.4432 -0.0026 0.0002
490 -0.2773 0.3335 0.1959 665 0.3241 -0.0023 0.0002
495 -0.2913 0.4052 0.1473 670 0.2346 -0.0019 0.0002
500 -0.2950 0.4906 0.1075 675 0.1688 -0.0014 0.0001
505 -0.2971 0.5967 0.0767 680 0.1209 -0.0011 0.0001
510 -0.2676 0.7018 0.0502 685 0.0858 -0.0008 0.0000
515 -0.2173 0.8085 0.0288 690 0.0603 -0.0006 0.0000
520 -0.1477 0.9108 0.0133 695 0.0415 -0.0004 0.0000
525 -0.0352 0.9848 0.0021 700 0.0281 -0.0003 0.0000
530 0.1061 1.0339 -0.0042 705 0.0191 -0.0002 0.0000
535 0.2598 1.0538 -0.0083 710 0.0133 -0.0001 0.0000
540 0.4198 1.0512 -0.0122 715 0.0094 -0.0001 0.0000
545 0.5926 1.0498 -0.0140 720 0.0065 -0.0001 0.0000
550 0.7900 1.0368 -0.0147 725 0.0045 0.0000 0.0000
555 1.0078 0.9983 -0.0149 730 0.0032 0.0000 0.0000
560 1.2283 0.9378 -0.0146
λ r g b λ r g b
390 0.0018 -0.0005 0.0122 565 1.4727 0.8804 -0.0138
395 0.0046 -0.0010 0.0311 570 1.7476 0.8284 -0.0127
400 0.0096 -0.0022 0.0624 575 2.0214 0.7469 -0.0114
405 0.0190 -0.0044 0.1316 580 2.2724 0.6493 -0.0099
410 0.0308 -0.0072 0.2275 585 2.4896 0.5632 -0.0084
415 0.0425 -0.0126 0.3590 590 2.6725 0.4768 -0.0070
420 0.0517 -0.0167 0.5240 595 2.8093 0.3848 -0.0057
425 0.0528 -0.0212 0.6859 600 2.8717 0.3007 -0.0043
430 0.0443 -0.0199 0.7960 605 2.8525 0.2285 -0.0029
435 0.0322 -0.0161 0.8946 610 2.7601 0.1658 -0.0023
440 0.0148 -0.0073 0.9640 615 2.5989 0.1137 -0.0020
445 -0.0023 0.0014 0.9981 620 2.3743 0.0747 -0.0015
450 -0.0291 0.0196 0.9188 625 2.1054 0.0465 -0.0009
455 -0.0607 0.0435 0.8249 630 1.8145 0.0263 -0.0006
460 -0.0962 0.0710 0.7855 635 1.5247 0.0127 -0.0003
465 -0.1376 0.1102 0.6672 640 1.2543 0.0045 -0.0001
470 -0.1749 0.1509 0.6110 645 1.0076 0.0001 0.0000
475 -0.2126 0.1979 0.4883 650 0.7864 -0.0020 0.0001
480 -0.2378 0.2404 0.3620 655 0.5966 -0.0026 0.0002
485 -0.2567 0.2799 0.2663 660 0.4432 -0.0026 0.0002
490 -0.2773 0.3335 0.1959 665 0.3241 -0.0023 0.0002
495 -0.2913 0.4052 0.1473 670 0.2346 -0.0019 0.0002
500 -0.2950 0.4906 0.1075 675 0.1688 -0.0014 0.0001
505 -0.2971 0.5967 0.0767 680 0.1209 -0.0011 0.0001
510 -0.2676 0.7018 0.0502 685 0.0858 -0.0008 0.0000
515 -0.2173 0.8085 0.0288 690 0.0603 -0.0006 0.0000
520 -0.1477 0.9108 0.0133 695 0.0415 -0.0004 0.0000
525 -0.0352 0.9848 0.0021 700 0.0281 -0.0003 0.0000
530 0.1061 1.0339 -0.0042 705 0.0191 -0.0002 0.0000
535 0.2598 1.0538 -0.0083 710 0.0133 -0.0001 0.0000
540 0.4198 1.0512 -0.0122 715 0.0094 -0.0001 0.0000
545 0.5926 1.0498 -0.0140 720 0.0065 -0.0001 0.0000
550 0.7900 1.0368 -0.0147 725 0.0045 0.0000 0.0000
555 1.0078 0.9983 -0.0149 730 0.0032 0.0000 0.0000
560 1.2283 0.9378 -0.0146
Tabela A2 – Resultados do experimento da Figura 2.18 ilustrado na Figura 2.19
extraídas do Colour & Vision database [CVRL]19.


19 Baseadas em [STILES1955]
Minuta: Cor em Sistemas Digitais jul-11

67

λ x y z λ x y z
390 0.0042 0.0001 0.0201 565 0.6784 0.9786 0.0027
395 0.0077 0.0002 0.0362 570 0.7621 0.9520 0.0021
400 0.0143 0.0004 0.0679 575 0.8425 0.9154 0.0018
405 0.0232 0.0006 0.1102 580 0.9163 0.8700 0.0017
410 0.0435 0.0012 0.2074 585 0.9786 0.8163 0.0014
415 0.0776 0.0022 0.3713 590 1.0263 0.7570 0.0011
420 0.1344 0.0040 0.6456 595 1.0567 0.6949 0.0010
425 0.2148 0.0073 1.0391 600 1.0622 0.6310 0.0008
430 0.2839 0.0116 1.3856 605 1.0456 0.5668 0.0006
435 0.3285 0.0168 1.6230 610 1.0026 0.5030 0.0003
440 0.3483 0.0230 1.7471 615 0.9384 0.4412 0.0002
445 0.3481 0.0298 1.7826 620 0.8544 0.3810 0.0002
450 0.3362 0.0380 1.7721 625 0.7514 0.3210 0.0001
455 0.3187 0.0480 1.7441 630 0.6424 0.2650 0.0000
460 0.2908 0.0600 1.6692 635 0.5419 0.2170 0.0000
465 0.2511 0.0739 1.5281 640 0.4479 0.1750 0.0000
470 0.1954 0.0910 1.2876 645 0.3608 0.1382 0.0000
475 0.1421 0.1126 1.0419 650 0.2835 0.1070 0.0000
480 0.0956 0.1390 0.8130 655 0.2187 0.0816 0.0000
485 0.0580 0.1693 0.6162 660 0.1649 0.0610 0.0000
490 0.0320 0.2080 0.4652 665 0.1212 0.0446 0.0000
495 0.0147 0.2586 0.3533 670 0.0874 0.0320 0.0000
500 0.0049 0.3230 0.2720 675 0.0636 0.0232 0.0000
505 0.0024 0.4073 0.2123 680 0.0468 0.0170 0.0000
510 0.0093 0.5030 0.1582 685 0.0329 0.0119 0.0000
515 0.0291 0.6082 0.1117 690 0.0227 0.0082 0.0000
520 0.0633 0.7100 0.0782 695 0.0158 0.0057 0.0000
525 0.1096 0.7932 0.0573 700 0.0114 0.0041 0.0000
530 0.1655 0.8620 0.0422 705 0.0081 0.0029 0.0000
535 0.2257 0.9149 0.0298 710 0.0058 0.0021 0.0000
540 0.2904 0.9540 0.0203 715 0.0041 0.0015 0.0000
545 0.3597 0.9803 0.0134 720 0.0029 0.0010 0.0000
550 0.4334 0.9950 0.0087 725 0.0020 0.0007 0.0000
5550.5121 1.0000 0.0057 730 0.0014 0.0005 0.0000
560 0.5945 0.9950 0.0039 735 0.0010 0.0004 0
λ x y z λ x y z
390 0.0042 0.0001 0.0201 565 0.6784 0.9786 0.0027
395 0.0077 0.0002 0.0362 570 0.7621 0.9520 0.0021
400 0.0143 0.0004 0.0679 575 0.8425 0.9154 0.0018
405 0.0232 0.0006 0.1102 580 0.9163 0.8700 0.0017
410 0.0435 0.0012 0.2074 585 0.9786 0.8163 0.0014
415 0.0776 0.0022 0.3713 590 1.0263 0.7570 0.0011
420 0.1344 0.0040 0.6456 595 1.0567 0.6949 0.0010
425 0.2148 0.0073 1.0391 600 1.0622 0.6310 0.0008
430 0.2839 0.0116 1.3856 605 1.0456 0.5668 0.0006
435 0.3285 0.0168 1.6230 610 1.0026 0.5030 0.0003
440 0.3483 0.0230 1.7471 615 0.9384 0.4412 0.0002
445 0.3481 0.0298 1.7826 620 0.8544 0.3810 0.0002
450 0.3362 0.0380 1.7721 625 0.7514 0.3210 0.0001
455 0.3187 0.0480 1.7441 630 0.6424 0.2650 0.0000
460 0.2908 0.0600 1.6692 635 0.5419 0.2170 0.0000
465 0.2511 0.0739 1.5281 640 0.4479 0.1750 0.0000
470 0.1954 0.0910 1.2876 645 0.3608 0.1382 0.0000
475 0.1421 0.1126 1.0419 650 0.2835 0.1070 0.0000
480 0.0956 0.1390 0.8130 655 0.2187 0.0816 0.0000
485 0.0580 0.1693 0.6162 660 0.1649 0.0610 0.0000
490 0.0320 0.2080 0.4652 665 0.1212 0.0446 0.0000
495 0.0147 0.2586 0.3533 670 0.0874 0.0320 0.0000
500 0.0049 0.3230 0.2720 675 0.0636 0.0232 0.0000
505 0.0024 0.4073 0.2123 680 0.0468 0.0170 0.0000
510 0.0093 0.5030 0.1582 685 0.0329 0.0119 0.0000
515 0.0291 0.6082 0.1117 690 0.0227 0.0082 0.0000
520 0.0633 0.7100 0.0782 695 0.0158 0.0057 0.0000
525 0.1096 0.7932 0.0573 700 0.0114 0.0041 0.0000
530 0.1655 0.8620 0.0422 705 0.0081 0.0029 0.0000
535 0.2257 0.9149 0.0298 710 0.0058 0.0021 0.0000
540 0.2904 0.9540 0.0203 715 0.0041 0.0015 0.0000
545 0.3597 0.9803 0.0134 720 0.0029 0.0010 0.0000
550 0.4334 0.9950 0.0087 725 0.0020 0.0007 0.0000
555 0.5121 1.0000 0.0057 730 0.0014 0.0005 0.0000
560 0.5945 0.9950 0.0039 735 0.0010 0.0004 0
Tabela A3 – Curva das componentes das cores espectrais na base CIE XYZ extraídas
do Colour & Vision database [CVRL]20.


20 Obtidas do CIE XYZ de 2o de 1931.
