FORMULÁRIO – MÉTODO DOS DESLOCAMENTOS



Convenção de Sinais do Método dos Deslocamentos:

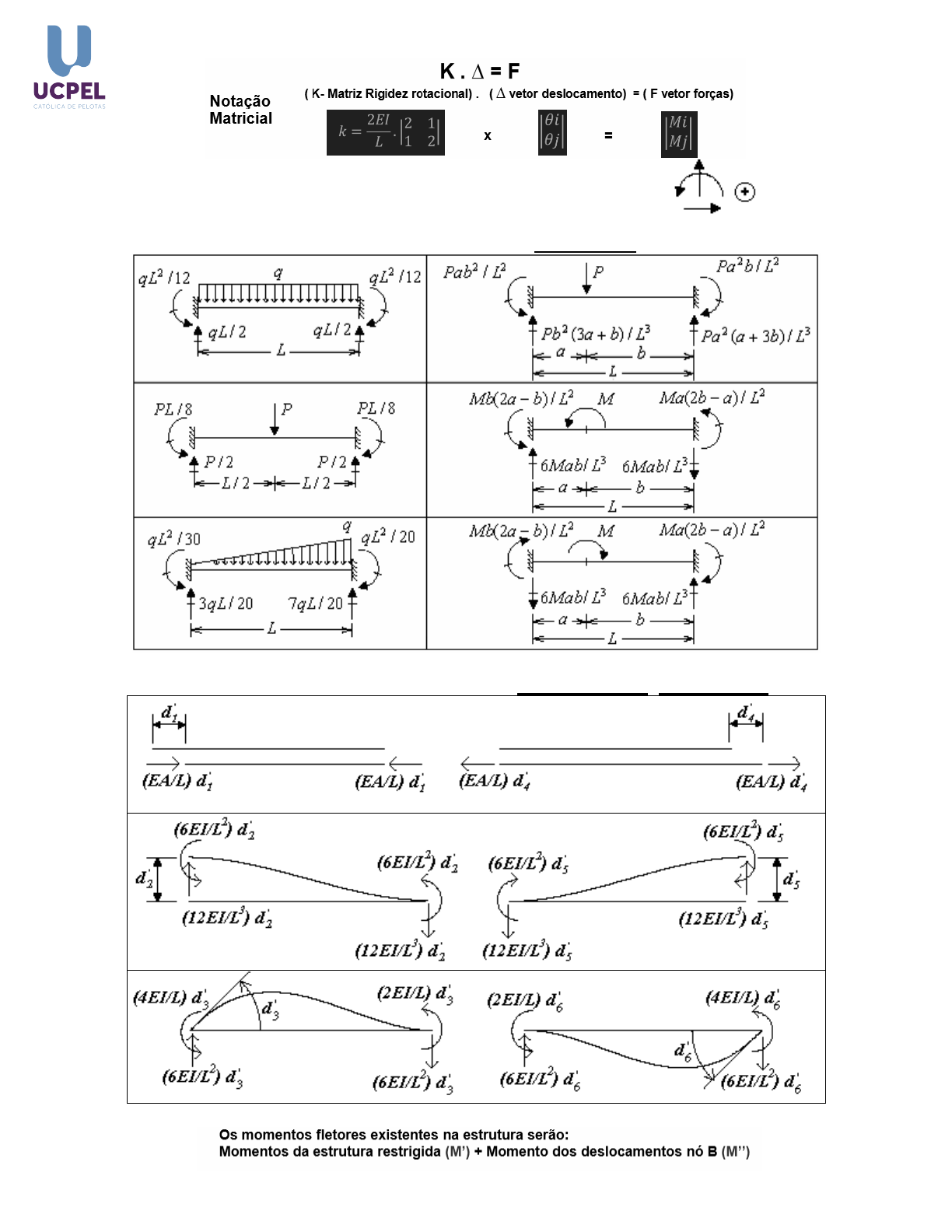

Reações de Apoio para viga bi-engastada:


Coeficientes de Rigidez Locais para barras sem articulações (bi-engastadas):



MÉTODO DA RIGIDEZ (DESLOCAMENTOS)
*serve para processo de cross
MÉTODO DA FLEXIBILIDADE (OU FORÇAS)

MATRIZ DE FLEXIBILIDADE
 𝐹 =
. .
|
2 1
1 2
|

ROTAÇÕES NOS APOIOS (UN = RAD)

VETOR DE CARGA (λ) – SOMATÓRIO DA ROTAÇÃO EM CADA APOIO (UN=RAD).
C1 = C2 = PL²/6
PROCESSO DE CROSS (BLOQUEIO DOS NÓS)
COEFICIENTES DE RIGIDEZ (k)

COEFICIENTES DE DISTRIBUIÇÃO (d)
𝒅𝟏 =
𝒌𝟏
𝒌𝟏 + 𝒌𝟐
 𝒅𝟐 =
𝒌𝟐
𝒌𝟏 + 𝒌𝟐
 𝒅𝟏 + 𝒅𝟐 = 𝟏
MOMENTO DE ENGASTAMENTO PERFEITO

COEFICIENTES DE TRANSMISSAO
