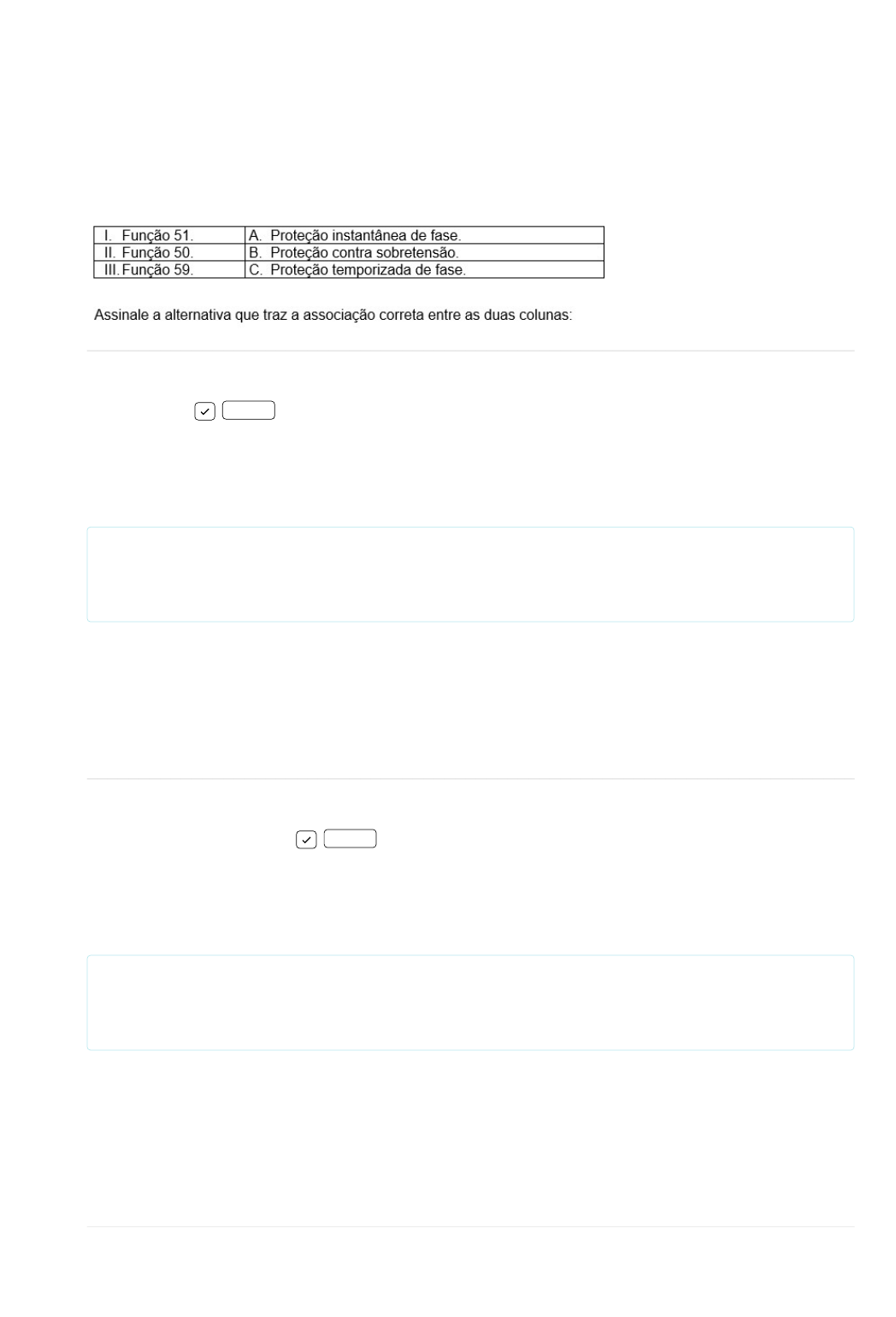

Referente à função dos relés para proteção das linhas de transmissão, leia e associe as duas colunas:
Alternativas:
I – C; II – A; III – B. CORRETO
I – C; II – B; III – A.
I – B; II – A; III – C.
I – A; II – C; III – B.
I – A; II – B; III – C.
Código da questão: 53795
No Brasil, o planejamento energético é de responsabilidade do Ministério de Minas e Energia, e, anualmente, a EPE – Empresa de
Pesquisa Energética, ligada ao ministério, divulga os dados e características do sistema elétrico do Brasil. Por meio de qual relatório a
Empresa de Pesquisa Energética divulga os dados do sistema elétrico de potência?
Alternativas:
BEN – Balanço Energético Nacional. CORRETO
REN – Relatório Energético Nacional.
BNE – Boletim Nacional Energético.
BEP – Balanço Energético Público.
RPE – Relatório Público Energético.
Código da questão: 53788
A ______ do sistema é necessária em função das características de cada sistema elétrico de potência, sendo necessário garantir a
_______ mesmo em condições adversas. O protocolo de comunicação deve ser aberto para facilitar a _________ entre diferentes tipos de
relés, modelos e fabricantes.
Assinale a alternativa que completa adequadamente as lacunas acima:
Alternativas:
Eficiência; resistência ôhmica; ruptura.
Resolução comentada:
a proteção temporizada de fase é executada pela função 51 do relé de proteção. A proteção contra sobretensão, pela função 59
e, por fim, a proteção instantânea de fase é executada pela função 50 do relé de proteção.
Resolução comentada:
a EPE – Empresa de Pesquisa Energética, ligada ao ministério de Minas e Energia, divulga anualmente o Balanço Energético
Nacional (BEN). Para conhecer mais, acesse o site da Empresa de Pesquisa Energética.
Cosmos · Cosmos https://kroton.platosedu.io/lms/m/aluno/disciplina/index/3172094/9510406
1 of 4 01/04/2024, 23:47
4)
5)
6)
Confiabilidade; qualidade; robustez.
Confiabilidade; integralização; comunicação.
Robustez; impedância; instalação.
Robustez; confiabilidade; integralização. CORRETO
Código da questão: 53800
Geralmente, os relés digitais possuem uma arquitetura semelhante. Essa semelhança é necessária pela necessidade de interface
entre os diversos modelos e tipos de relés de proteção utilizados em um sistema de proteção.
Sobre o módulo de entrada/analógica – E/A, assinale a alternativa correta.
Alternativas:
Não condicionam os sinais de tensão e corrente dos TCs e TPs.
Não protege o relé contra sobretensões.
Isola o sistema de aterramento para neutralizar os surtos de tensão.
Isola eletricamente os circuitos eletrônicos do relé dos circuitos de entrada. CORRETO
Não tem função de filtragem dos sinais analógicos de entrada.
Código da questão: 53799
Assinale a alternativa correta que representa as interferências externas às quais a rede aérea elétrica de distribuição de energia está
sujeita:
Alternativas:
Trânsito intenso de caminhões e carros.
Ferrugem da posteação e oxidação do cabeamento.
Descargas atmosféricas e oxidação do cabeamento.
Roubos de cabos e queda de galhos de árvores na rede. CORRETO
Vibrações e descargas atmosféricas.
Código da questão: 53815
Relés que atuam sobre o circuito de alimentação da bobina do disjuntor, desenergizando o sistema antes que a temperatura
ultrapasse o máximo permitido, são conhecidos como:
Alternativas:
Relé eletrônico.
Relé digital.
Relé de fase.
Resolução comentada:
a robustez do sistema é necessária em função das características de cada sistema elétrico de potência, sendo necessário
garantir a confiabilidade mesmo em condições adversas. O protocolo de comunicação deve ser aberto para facilitar a
integralização entre diferentes tipos de relés, modelos e fabricantes.
Resolução comentada:
os relés digitais isolam eletricamente os circuitos eletrônicos do relé dos circuitos de entrada por meio do módulo de entrada E/
A, com objetivo de tratar as informações digitais e analógicas separadamente.
Resolução comentada:
roubos de cabos e queda de galhos de árvores na rede estão entre as principais interferências na rede de distribuição. Outros
fatores, como colisão de veículos e pipas, também fazem parte das interferências na rede.
Cosmos · Cosmos https://kroton.platosedu.io/lms/m/aluno/disciplina/index/3172094/9510406
2 of 4 01/04/2024, 23:47
7)
8)
9)
Relé térmico. CORRETO
Relé de indução.
Código da questão: 53790
Os sistemas de distribuição de energia são compostos por __________ que suprem a _______ de energia nos consumidores finais e
estão sujeitas a interferências externas que podem, de alguma forma, _______ o fornecimento de energia.
Alternativas:
Relés; demanda; aumentar.
Alimentadores; capacidade; diminuir.
Alimentadores; demanda; interromper. CORRETO
Transformadores; carga; aumentar.
Transformadores; carga; neutralizar.
Código da questão: 53818
O barramento ________ conecta-se com o barramento ________ por meio de um disjuntor aberto em condições normais. A proteção
_______ é realizada por transformadores de correntes conectados em paralelo e devem ser instalados transformadores de _______ para
alimentar as proteções que utilizam fonte de tensão.
Assinale a alternativa que completa adequadamente as lacunas acima:
Alternativas:
Secundário; principal; diferencial; corrente.
Principal; secundário; diferencial; potência.
De transferência; principal; diferencial; potencial. CORRETO
Principal; simples; residual; corrente.
De transferência; simples; residual; potencial.
Código da questão: 53810
Sobre as funções do processador de um relé digital:
( ) Controle de funções temporizadas.
( ) Não realiza tarefas de autodiagnóstico.
( ) Realiza comunicações entre os periféricos.
( ) De baixa capacidade.
( ) Responsável pela filtragem dos sinais.
Assinale a alternativa que contenha a sequência correta:
Resolução comentada:
os relés térmicos ajustáveis são percorridos pela corrente de fase do sistema, eles atuam sobre o circuito de alimentação da
bobina do disjuntor, desenergizando o sistema antes que a temperatura ultrapasse o máximo permitido.
Resolução comentada:
os sistemas de distribuição de energia são compostos por alimentadores que suprem a demanda de energia nos consumidores
finais e estão sujeitas a interferências externas que podem, de alguma forma, interromper o fornecimento de energia. Essas
interferências externas estão relacionadas com a proximidade aos grandes centros consumidores, além da extensão da rede,
que fica susceptível a atos de vandalismo e a intempéries.
Resolução comentada:
o barramento de transferência conecta-se com o barramento principal por meio de um disjuntor aberto em condições normais.
A proteção diferencial é realizada por transformadores de correntes conectados em paralelo e devem ser instalados
transformadores de potência para alimentar as proteções que utilizam fonte de tensão
Cosmos · Cosmos https://kroton.platosedu.io/lms/m/aluno/disciplina/index/3172094/9510406
3 of 4 01/04/2024, 23:47
10)
Alternativas:
F – F – V – V – F.
F – F – V – F – V.
F – V – F – V – F.
V – V – V – F – V.
V – F – V – F – F. CORRETO
Código da questão: 53802
Sobre os requisitos de um sistema de proteção de um sistema elétrico, considere as seguintes afirmações:
( ) Deve possuir uma velocidade de atuação adequada que possibilite o desligamento do trecho ou do equipamento no menor tempo
possível.
( ) Deve permitir que o sistema opere com exatidão, segurança, garantindo a confiabilidade.
( ) Devem atuar com tempo relativamente longo para evitar danificar os componentesda rede elétrica.
( ) A automação do processo de proteção é de responsabilidade dos relés. Eles detectam as falhas (parâmetros fora de especificação) e
tomam a decisão de abertura ou não do circuito.
( ) Elevam o nível de tensão para atuar no valor mínimo de corrente elétrica.
Assinale a alternativa que contenha a sequência correta:
Alternativas:
F – F – F – V – F.
F – V – F – V – F.
V – F – F – V – F.
V – V – F – V – F. CORRETO
V – V – F – F – F.
Código da questão: 53793
Resolução comentada:
o processador tem a função de autodiagnóstico, realiza a comunicação entre os periféricos e não é capaz de filtrar qualquer
sinal. O relé digital controla as funções temporizadas e realiza a comunicação com os periféricos.
Resolução comentada:
os sistemas de proteção devem atender aos requisitos de velocidade, confiabilidade e automação, garantindo dessa forma um
sistema eficaz capaz de identificar a falha e atuar o mais rápido possível. A terceira afirmativa é falsa, pois o tempo de atuação
deve ser rápido para garantir a eficiência do sistema de proteção. Já a quinta alternativa é falsa, pois o sistema de proteção não
eleva a tensão, uma vez que sua atuação é em função dos parâmetros preestabelecidos em projeto.
