Instalações Hidráulicas – Esgoto e Drenagem - EDI
Data: 08/08/2024
Aluno (a): ANDERSON MATEUS DUTRA
Atividade Prática e de Pesquisa
NOTA:
INSTRUÇÕES:
· Esta Avaliação contém 10 (dez) questões, totalizando 10 (dez) pontos;
· Baixe o arquivo disponível com a Atividade de Pesquisa;
· Você deve preencher dos dados no Cabeçalho para sua identificação:
· Nome / Data de entrega.
· As respostas devem ser digitadas abaixo de cada pergunta;
· Ao terminar grave o arquivo com o nome Atividade Prática;
· Envio o arquivo pelo sistema no local indicado;
· Em caso de dúvidas consulte o seu Tutor.
Leia o texto abaixo sobre dimensionamento das instalações de água fria e responda aos exercícios propostos. Apresente os cálculos.

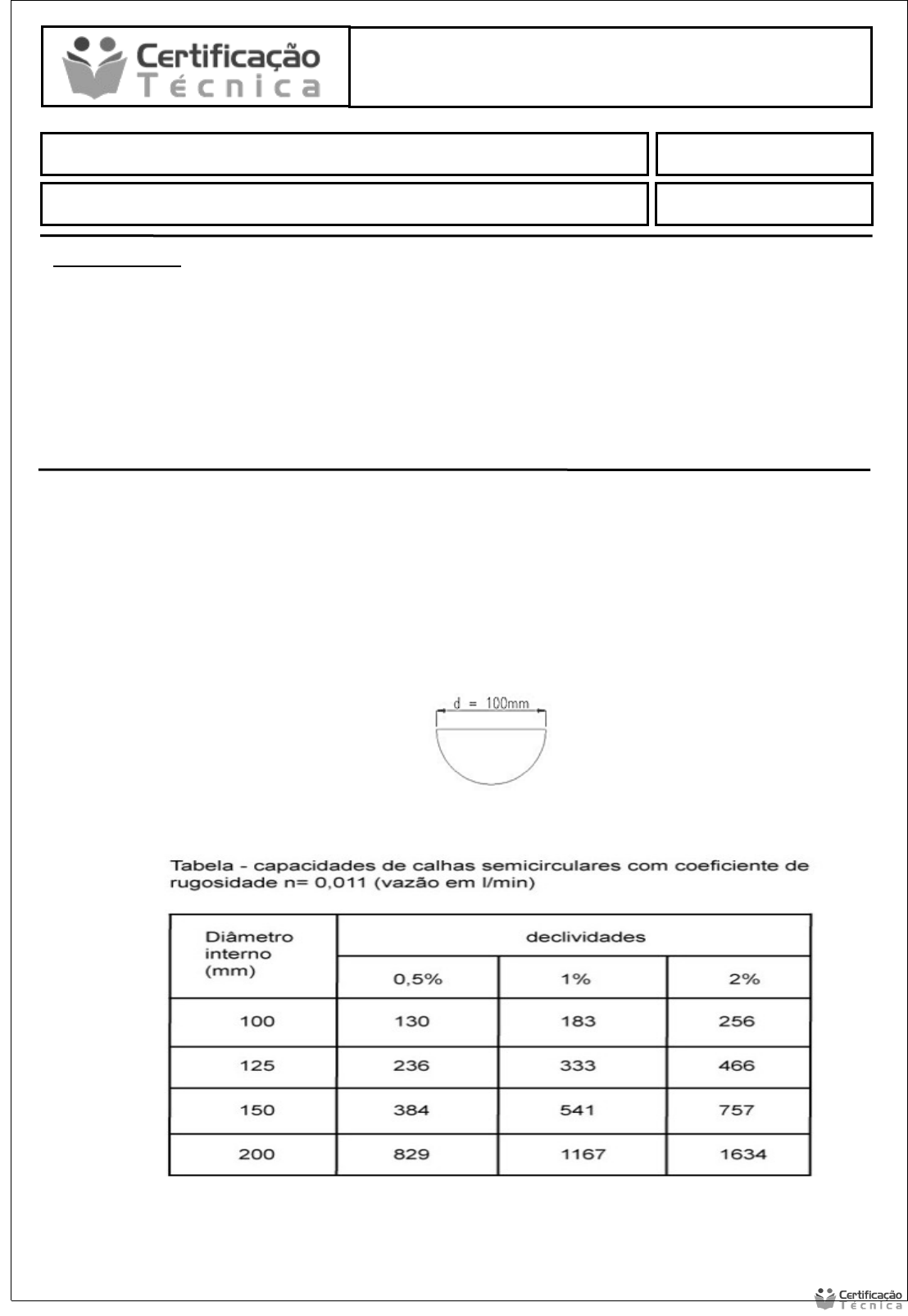

1. Dimensionar a vazão da calha abaixo. O material a ser utilizado é o plástico e a inclinação é de 0,5%.
RESPOSTA:
Consultando a tabela acima, temos:
Rh= Raio Hidráulico Rh= A/P
A→Área molhada A.molhada= π.D² → π.100²= 3926,990 mm² → 0,003926 m²
P→Perímetro molhado 8 8
P.molhado= π.D = π.100= 157,079 Rh= 3926,990= 25 mm ou 0,025 m
 2 2 157,079
Q=K.A.i^1/2.Rh^2/3 → Q= 60000.0,03926².(0,5%)^1/2.0,025^2/3= 129,44 L/min.
 0,011
1. Verificar a vazão de calhas retangulares de concreto alisado com lâmina de água a meia altura.
RESPOSTA
Rh= A Rugosidade do concreto liso= 0,012 → n=0,012
 P
Utilizando-se medida padrão de calhas, com base (b) de 10 cm e altura útil (a) de 5 cm:
𝑅h=𝑆 → 𝑅h= 𝑎.𝑏 → 𝑅h= 0,05.0,10= 0,025 m
 2P 𝑏+2𝑎 0,10+0,10
Q= K.S.Rh^2/3.i^1/2 → Q= 60000.0,005. 0,025^2/3.0,05^1/2= 136,47 L/min
 n 0,012
1. Dimensionar o condutor vertical de uma instalação de águas pluviais com base nos seguintes dados: Q = 650 l/min; H = 50mm, L = 6m, utilizando os ábacos abaixo:
D= 90 mm
1. Dimensionar a calha e os condutores horizontais e verticais da edificação abaixo:
1.
1.
1.
Q= I.A → Q= 192.20= 64 → 64.5= 320 l/m D= 100 mm
 60 60
1. Determinar os diâmetros do ramal de ventilação, da coluna de ventilação, dos ramais de descarga, dos ramais de esgoto, a declividade dos ramais de descarga e de esgoto do BWC residencial abaixo:
Ramal de Ventilação 50 mm Coluna de Ventilação 50 mm
Ramais de Descarga
Lv 40 mm com 3% de Declive Rs 40 mm com 3% de Declive
 Bi 40 mm com 3% de Declive Cs 50 mm com 3% de Declive
Ramal de Esgoto 100 mm com 2% de Declividade
1. Projetar o esgoto do BWC residencial abaixo:
CV
100 mm
50 mm
40 mm
40 mm
40 mm
TQ
BI 1 UHC
LV 1 UHC TOTAL 8 UHC
VS 6 UHC
Declividade dos ramais de descarga: 2%
Declividade dos ramais de esgoto: 1%
1. Dimensionar os tubos de queda, o tubo de gordura, as colunas de ventilação do esquema vertical abaixo representado:
Esquema vertical abaixo representado, sabendo que o pé direito é de 2,95m:
TQ 1
	Aparelho
	UHC
	Diâmetro (mm)
	Bacia Sanitária
	6
	100
	Lavatório Residencial
	1
	40
	Chuveiro
	2
	40
	Banheira
	2
	40
	Total
	11

Somatório total de 8 pavimentos
Total de UHC= 88
Diâmetro= 100mm
Comprimento= 23,6 m
TQ 2
	Aparelho
	UHC
	Diâmetro (mm)
	Bacia Sanitária
	6
	100
	Lavatório Residencial
	1
	40
	Chuveiro
	2
	40
	Banheira
	1
	40
	Total
	10

Somatório total de 8 pavimentos
Total de UHC= 80
Diâmetro= 100mm
Comprimento= 23,6 m
1. As colunas do exercício anterior são do prédio cuja planta de locação está abaixo representada: Posicionar as caixas de inspeção, de gordura e dimensionar os subcoletores e o coletor que ligará o esgoto doméstico ao coletor público.
CI
CGS
1. Dimensionar um tanque séptico de câmara única para um restaurante em Florianópolis, que serve 100 refeições por dia, prevendo uma limpeza do tanque a cada 3 anos.

N= 100 C= 25.100= 2500 T= 0,92 K= 145 L= 0,10
Ve= 1000 + 100.(2500.0,92 + 145.0,10).1/1000= 4750 L → 4,75 m³
Profundidade mínima= 1,80 m Profundidade máxima= 2,80 m
V= A.B.H → 4,75= A.2A.1,80 → 4,75= 3,60A² → A= √4,75= 1,15 m
 3,60
4,75= 1,15.B.1,80 →B= 4,75= 2,30 m
 2,07
1. Dimensionar um sumidouro para o restaurante do exercício anterior, sabendo que no teste de percolação realizado em campo, o intervalo de tempo durante o qual o nível da água baixou 10 m foi de 4 min.
Ve = 4750 L → 4750= 118,75 L
 10.4
