I NSTAL AÇ Õ ES P RE D I A I S E L É T R I C AS

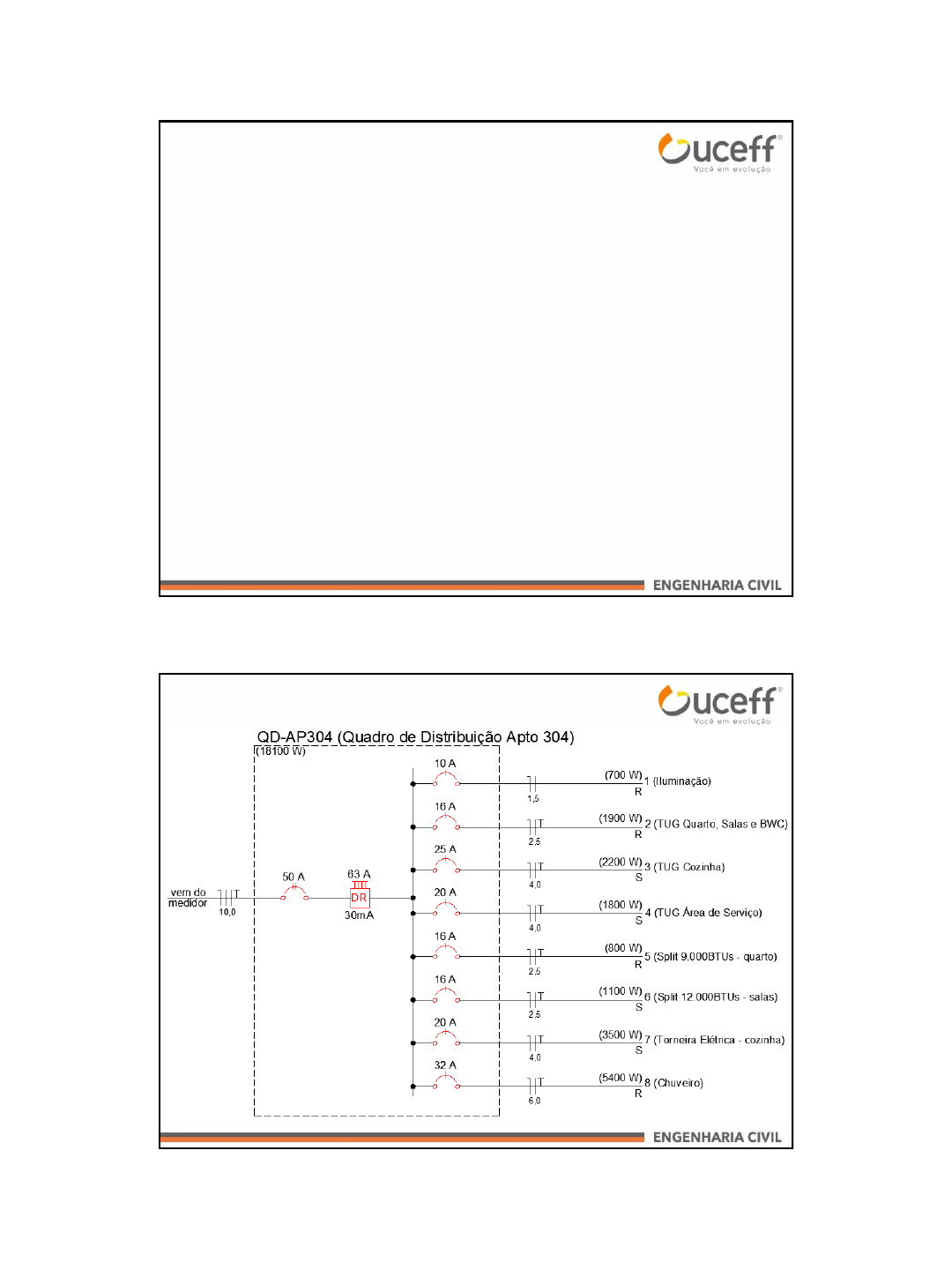

Desenho esquemático das ligações dos condutores nos Quadros de
Distribuição e no Quadro de Medição.
Informações contidas nos Quadros de Distribuição de Cargas.
Utiliza-se uma linha para representar cada circuito.
6 – DIAGRAMAS UNIFILARES
I NSTAL AÇ Õ ES P RE D I A I S E L É T R I C AS
05/08/2019
2
I NSTAL AÇ Õ ES P RE D I A I S E L É T R I C AS
I NSTAL AÇ Õ ES P RE D I A I S E L É T R I C AS
7 – FORNECIMENTO DE ENERGIA
7.1 – Definições
Concessionária: Agente titular de concessão federal para explorar a
prestação do serviço público de distribuição de energia elétrica (Celesc)
Consumidor: Pessoa física ou jurídica, que solicitar à concessionária o
fornecimento de energia elétrica e assumir a responsabilidade pelo
pagamento das faturas e pelas demais obrigações, fixadas em normas
e regulamentos da ANEEL (contrato de fornecimento).
Unidade Consumidora – UC: Conjunto de instalações e equipamentos
elétricos, caracterizado pelo recebimento de energia elétrica em um só
ponto de entrega, com medição individualizada (um único consumidor).
05/08/2019
3
I NSTAL AÇ Õ ES P RE D I A I S E L É T R I C AS
Ponto de Entrega: Ponto de intersecção do sistema elétrico da Celesc
com as instalações elétricas da unidade consumidora, caracterizando o
limite de responsabilidade do fornecimento (ponto de conexão).
Entrada de Energia Elétrica: Conjunto de equipamentos, condutores e
acessórios instalados desde o ponto de derivação da rede de baixa
tensão da Celesc ate a medição, inclusive.
Ramal de Ligação: Conjunto de condutores e acessórios instalados
entre o ponto de derivação da rede da Celesc e o ponto de entrega.
Ramal de Entrada: Conjunto de condutores e acessórios instalados
desde o ponto de entrega ate a proteção geral.
Ramal de Saída: Conjunto de condutores e acessórios instalados entre
o medidor e o ponto de ponto de fixação do ramal de carga.
Ramal de Carga: Conjunto de condutores e acessórios instalados entre
ponto de fixação do ramal de saída e as instalações internas da UC.
I NSTAL AÇ Õ ES P RE D I A I S E L É T R I C AS
05/08/2019
4
I NSTAL AÇ Õ ES P RE D I A I S E L É T R I C AS
Carga Instalada: Soma das potências nominais dos equipamentos
elétricos instalados na UC, em condições de entrar em funcionamento.
Aterramento: Ligação à terra de todas as partes metálicas não
energizadas, do neutro da rede de distribuição da concessionária e do
neutro da instalação da UC.
Eletrodos de Aterramento: Conjunto de hastes e condutores
interligados e enterrados no solo, para se possibilitar uma ligação
elétrica à terra, a fim de reduzir o valor da resistência de aterramento a
níveis recomendáveis.
Caixa de Inspeção de Aterramento: Caixa que além de possibilitar a
inspeção e proteção mecânica da conexão do condutor ao eletrodo de
aterramento, permite inclusive efetuar a medição periódica.
I NSTAL AÇ Õ ES P RE D I A I S E L É T R I C AS
Dispositivo de Proteção Contra Surtos - DPS: Dispositivo destinado
a prover proteção contra sobretensões transitórias nas instalações de
edificações, cobrindo as linhas de energia elétrica e as linhas de sinal.
Caixa de Medição: Caixa destinada a conter o medidor e os
dispositivos de proteção.
Padrão de Entrada de Energia: Instalação de responsabilidade do
consumidor, compreendendo ramal de entrada, poste particular com
caixa de medição incorporada, caixas, proteção, aterramento e
acessórios, preparada de forma a permitir ligação de uma ou mais
unidades consumidoras à rede da distribuidora.
Ligação Temporária: É toda ligação destinada ao fornecimento de
energia elétrica a canteiros de obras e eventos temporários.
05/08/2019
5
I NSTAL AÇ Õ ES P RE D I A I S E L É T R I C AS
Poste com caixa incorporada: Conjunto de equipamentos destinado à
entrada de energia de uma ou mais UCs, constituído de poste, caixa de
medição, eletrodutos, condutores, disjuntor e acessórios incorporados.
Limite de Propriedades: Demarcações que separam a propriedade do
consumidor da via pública e dos terrenos adjacentes de propriedades
de terceiros, no alinhamento designado pelos poderes públicos.
Caixa de Passagem de Cabos: Caixa destinada a facilitar a passagem
dos condutores isolados de instalação subterrânea.
Módulo de Barramento: Caixa destinada a conter barramentos
elétricos e dispositivos de proteção.
Quadro para Medidores: Quadro para instalação de dois ou mais
medidores, possuindo barramento comum e disjuntor de proteção geral
da instalação e individuais para cada UC.
