UNIVERSIDADE POTIGUAR
ESCOLA DE ENGENHARIAS E CIÊNCIAS EXATAS
CURSO DE ENGENHARIA CIVIL
2° Lista de Mecânica dos Fluidos

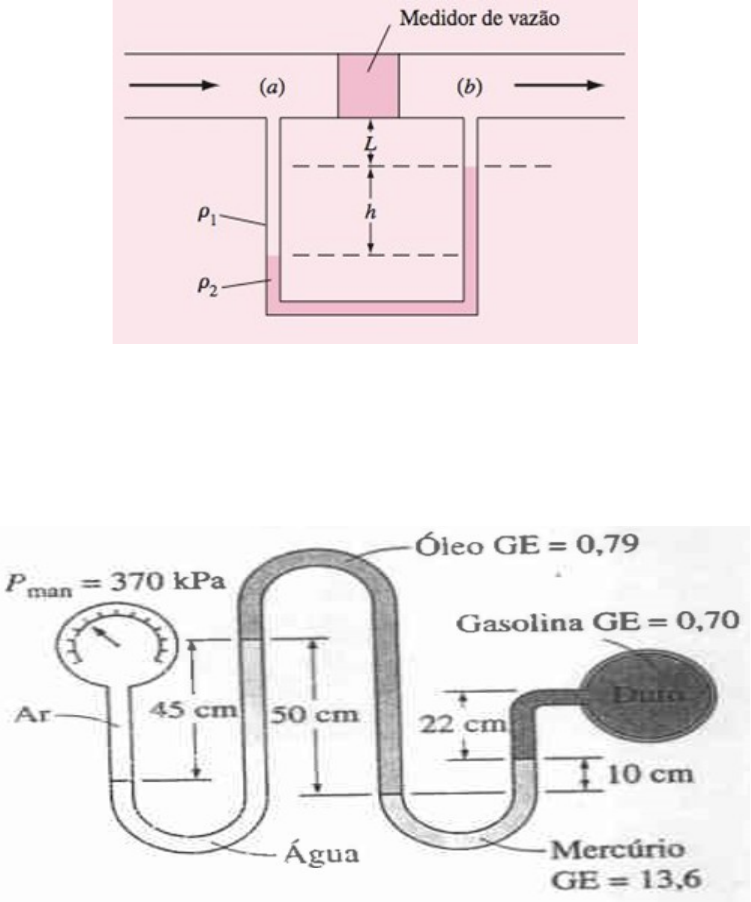

1°QUESSTÃO: O uso clássico de um manômetro ocorre quando os dois ramos do tubo em U são de mesmo comprimento, como na Figura abaixo, e a medida envolve uma diferença de pressão entre dois pontos na horizontal. A aplicação típica é a medida da diferença de pressão por meio de um medidor de vazão, como mostra a figura. Deduza uma fórmula para a diferença de pressão pa – pb em termos dos parâmetros do sistema da Figura abaixo.
2° QUESTÃO: Uma linha de gasolina está conectada a um medidor de pressão através de um manômetro em U, como mostrado na Figura abaixo. Se a leitura da pressão manométrica for 370 kPa, determine a pressão manométrica da linha de gasolina.
3°QUESTÃO: Repita a questão 2 para uma leitura de pressão manométrica de 240 kPa.
4°QUESTÃO: Infusões intravenosas em geral são movidas pela gravidade, pendurando-se a garrafa do fluido a uma altura suficiente para contrabalançar a pressão do sangue na veia e forçar o fluido a entrar no corpo. Quanto mais alto a garrafa for elevada, maior será a taxa de escoamento do fluido.
a) Se for observado que as pressões do fluido e do sangue se equilibram quando a garrafa está a 1,2 m acima do nível do braço, determine a pressão manométrica do sangue.
b) Se a pressão manométrica do fluido no nível do braço precisar ser de 20 kPa para que a taxa de escoamento seja suficiente, determine a que altura a garrafa deve ser colocada. Tome a massa específica do fluido como 1020 kg/m³.
5°QUESTÃO: A pressão da água escoando através de um duto é medida pelo dispositivo mostrado na Figura abaixo. Para os valores dados, calcule a pressão no duto.
6°QUESTÃO: Um tubo de 10 cm de raio conduz óleo com velocidade 20 cm/s. A massa específica do óleo 800 kg/m³ e sua viscosidade é 0,2 Pa.s. Calcule o número de Reynolds.
7° QUESTÃO: O ar escoa num tubo convergente. A área da maior seção (1) do tubo é de 20 cm² e a do menor (2) é 10 cm². A massa específica na seção 1 é 1,2 kg/m³, enquanto na seção 2 é 0,9 kg/m³. Sendo a velocidade da seção 1 de 10 m/s, determine as vazões em massa, em volume, e a velocidade média na seção 2.
8°QUESTÃO: Dois tubos descarregam em um reservatório, água (ρ=1000 kg/m³) e álcool (ρ= 790 kg/m³), separadamente. A vazão da água é de 30 L/s e a vazão do álcool é de 15 L/s. A mistura homogênea sai por um tubo cuja seção tem área de 25 cm². Calcule a massa específica e a velocidade da mistura.
9°QUESTÃO: Um tubo de Venturi é inserido numa canalização provocando um desnível de 0,6 m. Um líquido de massa específica igual a 1,2 x 10³ kg/m³ atravessa a canalização cuja seção de entrada tem área de 10 cm² e a seção do estrangulamento tem área de 5 cm². Adotando g = 9, 81 m/s², calcule a vazão do líquido através da canalização.
