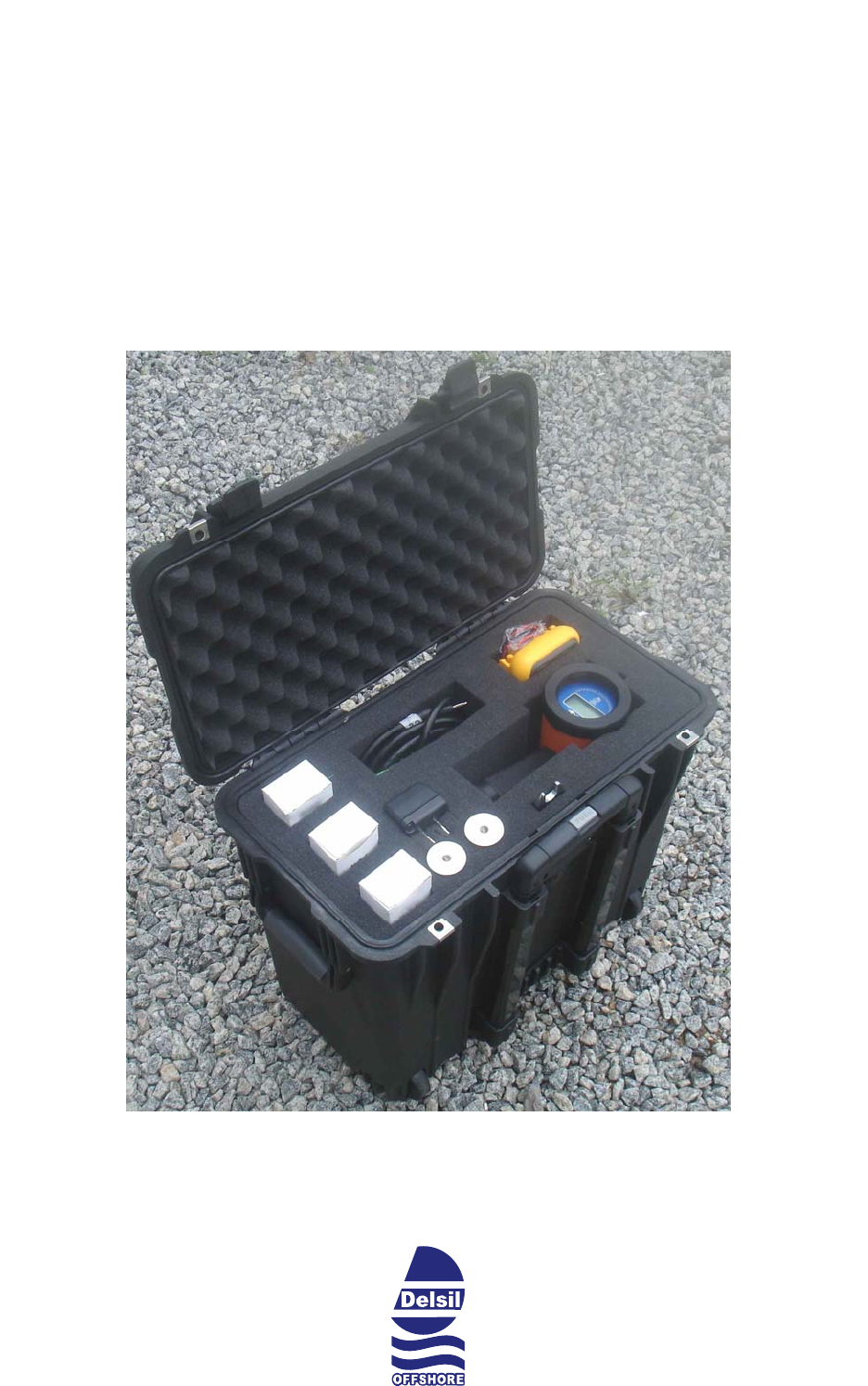

<p>DELSIL OFFSHORE®</p><p>MEDIDOR DE POTENCIAL</p><p>ELETROQUÍMICO</p><p>MODELO MPE 101</p><p>1</p><p>DELSIL OFFSHORE®</p><p>MEDIDOR DE POTENCIAL ELETROQUÍMICO</p><p>Controle de corrosão submersa</p><p>Apresentação</p><p>Durante a última década, a Delsil Offshore® vem realizando</p><p>pesquisas e investindo em tecnologia, desenvolvendo equipamentos</p><p>para área de mergulho.O MEDIDOR DE POTENCIAL ELETROQUÍMICO,</p><p>também conhecido como Bathycorrometer, foi desenvolvido pela</p><p>Delsil Offshore® com total tecnologia nacional. Apostando nos</p><p>benefícios da nacionalização, a Delsil Offshore imediatamente se</p><p>destacou como empreendedora da área e hoje muitas empresas de</p><p>mergulho utilizam o Medidor de Potencial Eletroquímico Delsil</p><p>Offshore®.</p><p>2</p><p>DELSIL OFFSHORE®</p><p>Definição de corrosão eletroquímica</p><p>Meios Corrosivos</p><p>Os meios corrosivos em corrosão eletroquímica são</p><p>responsáveis pelo aparecimento do eletrólito. O eletrólito é uma</p><p>solução eletricamente condutora constituída de água contendo sais,</p><p>ácidos ou bases.</p><p>Principais Meios Corrosivos e Respectivos Eletrólitos</p><p>- água do mar: estas águas contêm uma quantidade apreciável de</p><p>sais. Uma análise da água do mar apresenta em média os seguintes</p><p>constituintes em gramas por litro de água:</p><p>Cloreto (Cl-) 18,9799</p><p>Sulfato (SO -) 2,6486</p><p>Bicarbonato (HCO ) 0,1397</p><p>Brometo (Br-) 0,0646</p><p>Fluoreto (F-) 0,0013</p><p>Ácido Bórico</p><p>(H3BO3) 0,0260</p><p>Sódio (Na+) 10,5561</p><p>Magnésio (Mg2+) 1,2720</p><p>Cálcio (Ca2+) 0,4001</p><p>Potássio (K+) 0,3800</p><p>Estrôncio (Sr 2+) 0,0133</p><p>A água do mar em virtude da presença acentuada de sais, é</p><p>um eletrólito por excelência. Outros constituintes como gases</p><p>dissolvidos, podem acelerar os processos corrosivos;</p><p>- produtos químicos: os produtos químicos, desde que em contato</p><p>com água ou com umidade formam um eletrólito, podendo provocar</p><p>corrosão eletroquímica.</p><p>Fonte: ABRACO - Associação Brasileira de Corrosão</p><p>3</p><p>DELSIL OFFSHORE®</p><p>APRESENTAÇÃO DO INSTRUMENTO</p><p>MODELO MPE 101</p><p>Benefícios</p><p>Medidor de Potencial Eletroquímico Delsil Offshore®</p><p>Equipamento para verificação do nível de corrosão em estruturas</p><p>submersas através de leitura de corrente elétrica.</p><p> Determina o nível de corrosão em estruturas submersas</p><p> Permite maior liberdade durante a inspeção</p><p> Promove leitura diretamente no ponto de aplicação</p><p> O modelo Delsil Offshore®, é fácil e simples de usar por</p><p> apresentar grande flutuabilidade</p><p> Leitura digital em monitor LCD</p><p> Facilidade para carregar a bateria e acoplar seus acessórios</p><p> Fácil manutenção e limpeza</p><p> Praticidade no manuseio</p><p>4</p><p>DELSIL OFFSHORE®</p><p>Características</p><p> Display de cristal líquido de 3 1/2 dígitos</p><p> Bateria (recarregável) de 9 v – PP3 Nicad</p><p> Probes – 3 unidades</p><p> Ferramenta para atarraxar Probes</p><p> carregador</p><p> Mostrador digital iluminado no local de leitura</p><p>Aplicação</p><p>A corrosão que ocorre em estruturas metálicas submersas</p><p>(água do mar) é ocasionada pelo ataque dos sais. Em geral, a</p><p>alternativa adotada, no cenário offshore, tem sido a utilização do</p><p>Medidor de Potencial Eletroquímico para avaliar o nível de corrosão ou</p><p>alternativas de materiais mais nobres para combater estes tipos de</p><p>corrosão, o que naturalmente este último seria muito oneroso e sem</p><p>garantias de bons resultados. Os dados obtidos com a utilização do</p><p>Medidor de Potencial Eletroquímico, resultam de experiências práticas</p><p>e da monitoração de perda de massa. Esta alternativa além de dar</p><p>garantias plenas de solução tecnológica, pode ser altamente</p><p>econômica e prática em seus resultados de leitura da taxa de</p><p>processos corrosivos e em que grau a corrosão estaria ocorrendo.</p><p>Exemplos de aplicação</p><p> Estrutura de plataformas de perfuração;</p><p> Oleodutos;</p><p> Cascos de embarcações;</p><p> Estruturas metálicas submersas em geral;</p><p> Estacas submarinas;</p><p>5</p><p>DELSIL OFFSHORE®</p><p>Informações técnicas</p><p> Instalação da Probe</p><p>O instrumento é fornecido com três Probes padronizados.</p><p>Atarraxe a Probe no parafuso localizado na ponta do instrumento</p><p>(utilize ferramenta de aperto fornecida no kit), use graxa de silicone</p><p>na Probe antes de sua utilização. Certifique-se de que a Probe está</p><p>perfeitamente acoplada ao parafuso atarraxando-a até o aperto final.</p><p> Utilização da bateria</p><p>Sob condições normais de uso, a bateria totalmente carregada</p><p>opera 60 horas. Em se tratando de carga baixa, o visor indicará “low</p><p>bat” no canto superior esquerdo.</p><p> Carregando a bateria</p><p>Conecte a fonte no interior do punho (pág 6 / item b) para</p><p>tanto, gire o interruptor até retirá-lo totalmente.</p><p>Para se obter carga total, o instrumento deverá está</p><p>conectado ao carregador em um período de 14 horas.</p><p>Proporção de carga: Para cada hora de uso, a bateria requer 14 a</p><p>15 minutos de carga.</p><p>Obs: O carregador é fornecido no kit, porém qualquer fonte de corrente contínua e</p><p>saída máxima de 12 miliampéres (12mA) poderão ser utilizadas.</p><p>6</p><p>DELSIL OFFSHORE®</p><p>Ligando o instrumento</p><p>1- Probe</p><p>2- Corpo</p><p>3- Punho / conector</p><p>4- Interruptor liga / Desliga</p><p>5- Visor LCD</p><p>4</p><p>3</p><p>1</p><p>2</p><p>5</p><p>a) Gire o interruptor (4) no sentido horário para ligar o instrumento</p><p>e no sentido anti-horário para desligar.</p><p>b) Gire o interruptor (4) totalmente no sentido anti-horário até</p><p>retirá-lo para acoplar fonte de carga (12 mA)</p><p>Operação</p><p>O Medidor de Potencial Eletroquímico Delsil Offshore®, é</p><p>fornecido testado. Para checar sua funcionalidade, é necessário</p><p>certificar-se que a semi-célula de prata (cloreto de prata) esteja</p><p>saturada. O procedimento correto é emergir o instrumento no mínimo</p><p>uma hora em água do mar ou em uma solução a 3%, em peso, de</p><p>cloreto de sódio, em recipiente não metálico.</p><p>É normal o aparecimento de bolhas de ar desprendidas do</p><p>“nariz” do instrumento, esse fenômeno indica que a semi-célula está</p><p>sendo alagada.</p><p>Considerando-se que a principal utilização do instrumento é a</p><p>medição da diferença de potencial entre uma estrutura (aço) e o</p><p>eletrodo de medição, a Probe sendo de metal diferente da estrutura,</p><p>pode apresentar uma pequena diferença de potencial.</p><p>7</p><p>DELSIL OFFSHORE®</p><p>Atenção: Pequenas leituras serão apresentadas quando o aparelho</p><p>for removido da água. Este processo deve-se ao fato de a umidade</p><p>interna permitir ligação elétrica no interior do compartimento entre a</p><p>Probe e a semi-célula de Ag/AgCl. Apesar da pequena quantidade de</p><p>umidade no interior do instrumento, ainda assim o instrumento fará</p><p>leitura em razão da alta impedância de entrada do equipamento.</p><p>Calibração e manutenção</p><p>Em conformidade com a N-1814 REVISÃO. J - da</p><p>Petrobrás, para calibração do Medidor de Potencial Eletroquímico,</p><p>segue abaixo o texto para o novo multímetro, eletrodos de</p><p>calomelano saturado, nova margem de calibração e para a validade</p><p>de calibração:</p><p>3.2 Multímetro digital de alta impedância (R> ou = 10 Mohm) com</p><p>características mínimas de 3 ¾ dígitos, 4.000 contagens, resolução</p><p>de 1.¾ . 1 mV, precisão de 0,3 %, escala de 200 mV e certificado de</p><p>calibração para teste da aparelhagem no campo.</p><p>3.3 Três eletrodos de calomelano saturado identificados e calibrados.</p><p>5.1.2 No caso de calibração da semi-célula de Ag/AgCl, esta é</p><p>considerada aceitável se a voltagem indicada no voltímetro for de (-8</p><p>+ 5) mV, em relação ao ECS padrão.</p><p>1. Todos os certificados de calibração devem ser rastreáveis aos</p><p>instrumentos (identificação) e estar dentro do prazo de validade de</p><p>seis meses (vide itens 5.2 e 5.3 desta NR)</p><p>Especificação do instrumento</p><p> Opera a uma profundidade de 300 mts</p><p> Mostrador traseiro - 0.001 para 1.999 v, 3 ½ dígitos LCD</p><p> Iluminação - acentuada por luz Back Light</p><p></p><p>Eletrodo de referência - prata (cloreto de prata)</p><p> Precisão de leitura - + 5 mV</p><p> Impedância - 5 MΩ</p><p> Probe em aço inoxidável</p><p> Entrada para recarga de bateria</p><p> Peso aproximado na atmosfera – 1,5 Kg</p><p>8</p><p>DELSIL OFFSHORE®</p><p> Peso aproximado submerso – 0,51 Kg</p><p> Dimensões do corpo - ǿ 88 mm X 230 mm</p><p> Dimensões do punho ǿ 42 x 130 mm</p><p>Acessórios</p><p>OPCIONAL – MODELO MPE 101®</p><p>Opção do cabo extensor para leituras em</p><p>locais de difícil acesso. Próprio para</p><p>adaptação em robôs subaquáticos e</p><p>operações com leituras remotas.</p><p>Kit.</p><p> Maleta de transporte tipo Pelikan</p><p>* Medidor de potencial eletroquímico modelo MPE 101®</p><p>* Carregador de bateria</p><p>* 03 pontas reservas</p><p>* Ferramenta para troca de ponteira</p><p>* Manual do equipamento</p><p>Opcionais</p><p> Extensão para operações com leitura remota</p><p> Certificado de calibração válido por seis meses conforme norma</p><p>Petrobrás N- 1814</p><p> Anôdo de Zinco</p><p>9</p><p>DELSIL OFFSHORE®</p><p>10</p><p>Garantias</p><p>*Semi-célula ......................... 6 (seis) meses</p><p>*Circuitos eletrônicos ............. 1 (um) ano</p><p>* A garantia é válida a partir da data de emissão da Nota Fiscal. A mesma</p><p>perde seu efeito em se tratando da não observância das informações contidas</p><p>neste manual e por uso indevido do instrumento ora descrito.</p><p>Vendas e assistência Técnica:</p><p>e-mail: delsil@delsil.com.br</p><p>website: www.delsil.com.br</p><p>Todos os direitos reservados a Delsil Offshore®</p><p>mailto:delsil@delsil.com.br</p><p>http://www.delsil.com.br/</p><p>MODELO MPE 101</p><p>Operação</p>
