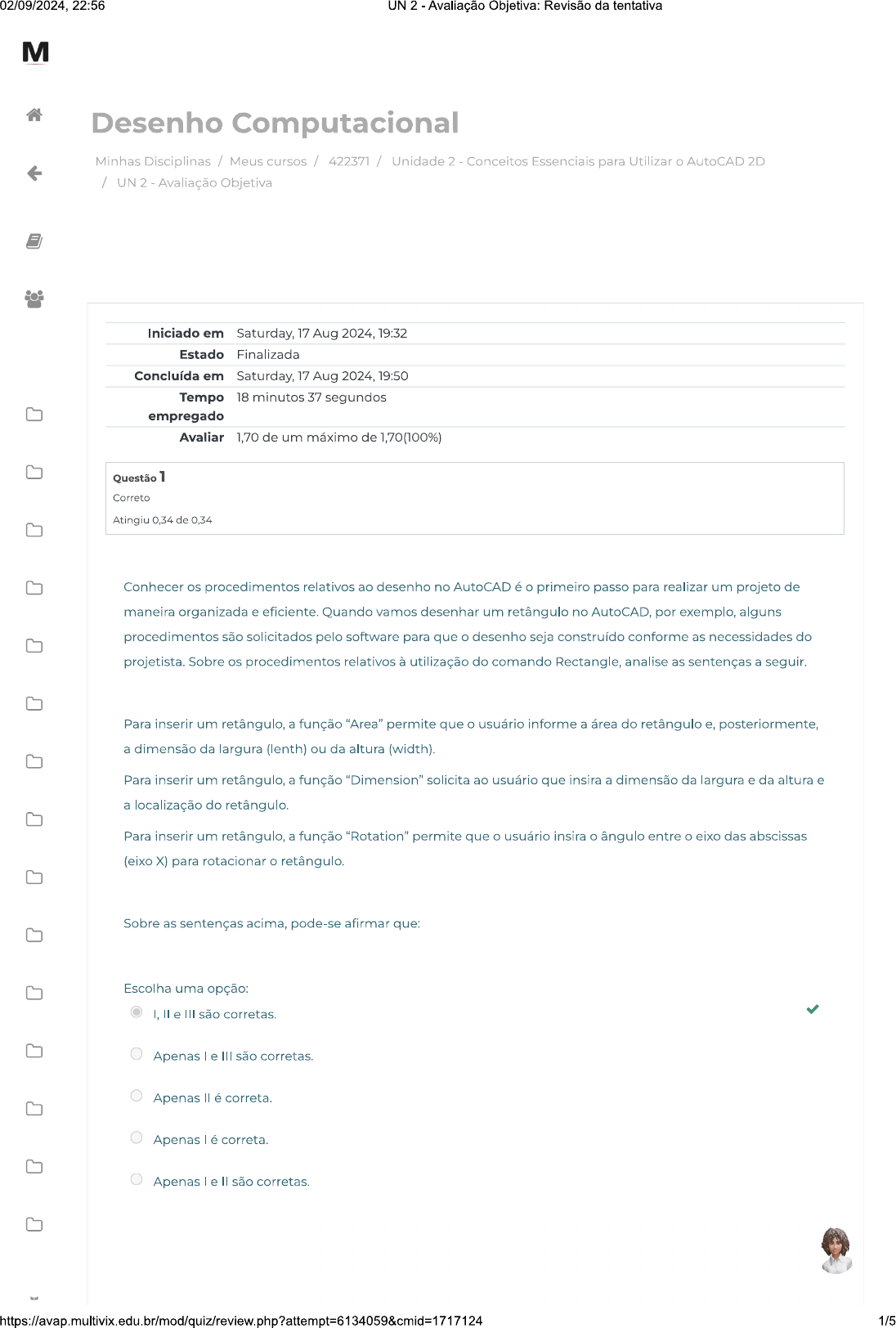

<p>02/09/2024, 22:56 UN 2 - Avaliação Objetiva: Revisão da tentativa M Desenho Computacional Minhas Disciplinas / Meus cursos / 422371 / Unidade 2 Conceitos Essenciais para Utilizar AutoCAD 2D / UN 2 Avaliação Objetiva Iniciado em Saturday, 17 Aug 2024, 19:32 Estado Finalizada Concluída em Saturday, 17 Aug 2024, 19:50 Tempo 18 minutos 37 segundos empregado Avaliar 1,70 de um máximo de 1,70(100%) Questão 1 Correto Atingiu 0,34 de 0,34 Conhecer os procedimentos relativos ao desenho no AutoCAD é primeiro passo para realizar um projeto de maneira organizada e eficiente. Quando vamos desenhar um retângulo no AutoCAD, por exemplo, alguns procedimentos são solicitados pelo software para que desenho seja construído conforme as necessidades do projetista. Sobre os procedimentos relativos à utilização do comando Rectangle, analise as sentenças a seguir. Para inserir um retângulo, a função "Area" permite que usuário informe a área do retângulo e, posteriormente, a dimensão da largura (lenth) ou da altura (width). Para inserir um retângulo, a função "Dimension" solicita ao usuário que insira a dimensão da largura e da altura e a localização do retângulo. Para inserir um retângulo, a função "Rotation" permite que usuário insira ângulo entre o eixo das abscissas (eixo X) para rotacionar retângulo. Sobre as sentenças acima, pode-se afirmar que: Escolha uma opção: I, II e III são corretas. Apenas e III são corretas. Apenas II é correta. Apenas é correta. Apenas e são corretas. 1/5</p><p>02/09/2024, 22:56 UN 2 - Avaliação Objetiva: Revisão da tentativa Questão 2 M Correto Atingiu 0,34 de 0,34 desenho no AutoCAD apresenta diversas vantagens em relação ao desenho a mão com instrumentos, provocando ampla transformação no processo de projeto arquitetônico. Além de apresentar a revolucionária possibilidade de projetista desenhar em escala real e trazer um ambiente de desenho "infinito", o AutoCAD possibilita uma melhor gestão e organização do desenho a partir das layers. Sobre as layers e os comandos e procedimentos relacionados a elas, é correto afirmar Escolha uma opção: comando "Layiso" é uma ferramenta que permite isolar layers, sendo, ainda, necessário desligar todas as outras manualmente. comando "Color Control" permite que usuário configure a espessura da linha do layer que está ativado. comando "Lineweight" permite que o usuário configure a cor da linha do layer que está ativado. comando "Match Properties" (atalho no teclado: ma+Enter) serve para comparar propriedades distintas e gerar um relatório de layers. As cores das layers que estão aparecendo na tela do AutoCAD não serão, necessariamente, as cores representadas na impressão do projeto. 2/5</p><p>02/09/2024, 22:56 UN 2 - Avaliação Objetiva: Revisão da tentativa Questão 3 M Correto Atingiu 0,34 de 0,34 No ambiente de desenho do AutoCAD, as layers podem ser definidas como camadas independentes do desenho, por meio das quais pode-se agrupar elementos semelhantes para atribuir características em massa. Em relação às layers, analise as sentenças a seguir. As layers poderão ser excluídas pelo usuário a qualquer momento, independentemente de existir objetos inseridos nestas. As layers congeladas não serão visíveis e rastreáveis pelo usuário. As layers ocultas não serão visíveis e rastreáveis pelo usuário. As layers que possuírem o ícone de Plot ativo poderão ser impressas pelo usuário. Sobre as sentenças acima, pode-se afirmar que: Escolha uma opção: Apenas I, e III são corretas. Apenas e III são corretos. Apenas III e IV são corretas. Apenas e IV são corretas. Apenas IV é correta. 3/5</p><p>02/09/2024, 22:56 UN 2 - Avaliação Objetiva: Revisão da tentativa Questão 4 M Correto Atingiu 0,34 de 0,34 Quando vamos desenhar um círculo no AutoCAD, alguns procedimentos são solicitados pelo software para que o desenho seja construído conforme as necessidades do projetista. Sobre os procedimentos relativos à utilização do comando "Circle", conhecidos como "funções de entrada", considere as sentenças a seguir. Para inserir um círculo, a função de entrada "Specify center point for circle" solicita que o usuário informe, inicialmente, ponto de centro do e, posteriormente, o raio ou o diâmetro que círculo possuirá. Para inserir um círculo, a função de entrada 3P permite que usuário construa um círculo utilizando três pontos que fazem parte da circunferência; Para inserir um círculo, a função de entrada 2P permite que usuário construa um círculo utilizando dois pontos que indicam o comprimento do diâmetro; Para inserir um círculo, a função de entrada TTR (Tan tan of circle) solicita que o usuário desenhe o círculo a mão livre utilizando o comando "caneta". Sobre as sentenças acima, pode-se afirmar que: Escolha uma opção: Apenas e III são corretos. Apenas IV é correta. Apenas I, e III são corretas. Apenas e IV são corretas. Apenas e IV são corretas. 4/5</p><p>02/09/2024, 22:56 UN 2 - Avaliação Objetiva: Revisão da tentativa Questão 5 M Correto Atingiu 0,34 de 0,34 desenho arquitetônico e os demais desenhos relativos à projetos de edificações, tais como projetos de instalações ou estruturas, são compostos por diversas formas geométricas de baixa, média e alta complexidade, a depender do tipo de projeto. Sobre as formas geométricas planas de baixa complexidade, tais como quadrados, retângulos e analise as sentenças a seguir. comando "Circle" pode ser acessado digitando na barra de comandos o nome do comando "Circle" ou atalho do teclado (C+Enter). Quando se ativa comando "Circle", o AutoCAD indica a opção para usuário informar ponto de centro do círculo (Specify center point for circle) ou selecionar outros meios para a construção do círculo: 3P, 2P e TTR (Tan tan radius). comando "Rectangle" pode ser utilizado acessando a opção "Rectangle" na aba "Annotation" da barra de menu. Pode-se afirmar que: Escolha uma opção: Apenas II é correta. I, e III são corretas. Apenas é correta. Apenas e III são corretas. Apenas I e II são corretas. Conteúdo Online Seguir para... Conteúdo Online 5/5</p>
