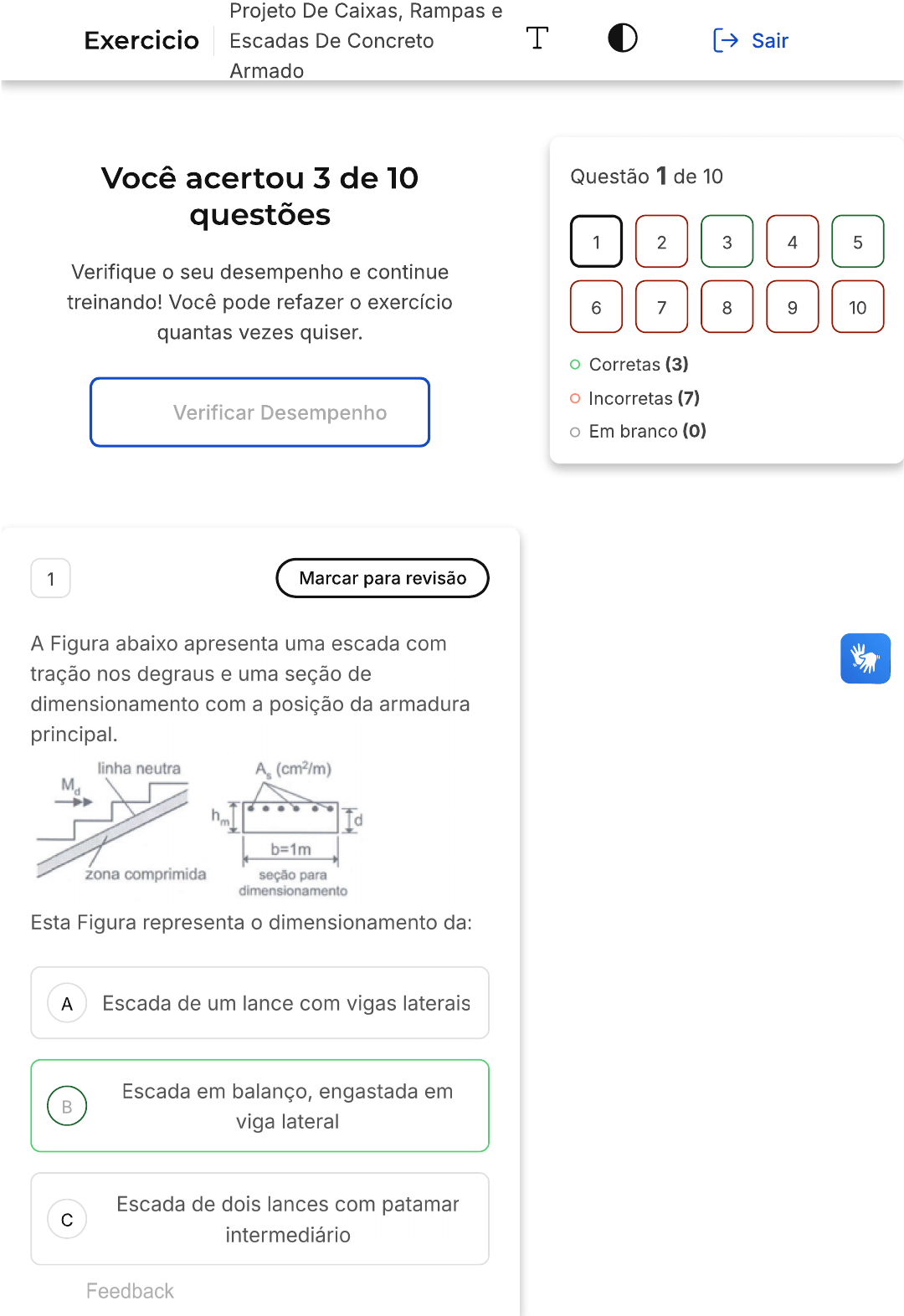

<p>Projeto De Caixas, Rampas e Exercicio Escadas De Concreto T Sair Armado Você acertou 3 de 10 Questão 1 de 10 questões 1 2 3 4 5 Verifique o seu desempenho e continue treinando! Você pode refazer o exercício 6 7 8 9 10 quantas vezes quiser. Corretas (3) Incorretas (7) Verificar Desempenho Em branco (0) 1 Marcar para revisão A Figura abaixo apresenta uma escada com tração nos degraus e uma seção de dimensionamento com a posição da armadura principal. linha neutra Ag hm b=1m zona comprimida seção para dimensionamento Esta Figura representa o dimensionamento da: A Escada de um lance com vigas laterais Escada em balanço, engastada em B viga lateral Escada de dois lances com patamar C intermediário Feedback</p><p>D Escada de dois lances em L E Escada de três lances Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado Para escadas em balanço, engastada em viga lateral, os degraus estão tracionados, pois o momento fletor é negativo, e a armadura posicionada em cada degrau, ou seja, na parte superior da seção para dimensionamento. 2 Marcar para revisão A Figura abaixo apresenta uma escada com compressão nos degraus e uma seção de dimensionamento com a posição da armadura principal. zona comprimida A, b=1m linha neutra seção para dimensionamento Esta Figura representa o dimensionamento da:</p><p>A Escada de um lance com vigas laterais Escada em balanço, engastada em B viga lateral Escada de dois lances com patamar C intermediário D Escada de dois lances em L E Escada de três lances X Resposta incorreta Opa! A alternativa correta é a letra A. Confira o gabarito comentado! Gabarito Comentado momento fletor para a escada de um lance com vigas laterais é positivo, logo, os degraus da escada estão comprimidos por se situarem acima da linha neutra. A região comprimida é triangular, porém, para simplificar o projeto, o dimensionamento pode ser realizado considerando uma seção retangular equivalente com a altura média. 3 Marcar para revisão É importante distinguir o detalhamento das armaduras e sua utilização. Em um detalhamento de reservatórios, a mísula é:</p><p>A abertura de 60cmx60cm posicionada na tampa do reservatório A e utilizada para inspeção e limpeza do local. Uma mudança na geometria, alterações horizontais e verticais que B proporcionam maior rigidez nas ligações, aumentando o grau de engastamento entre as placas. A armadura principal posicionada no fundo da laje de fundo e dimensionada C para combater aos esforços positivos de flexão. A armadura de distribuição posicionada entre as paredes para D aumentar o engastamento e a rigidez da ligação entre as placas. A armadura utilizada entre as paredes e o fundo para aumentar o E engastamento e a rigidez da ligação entre estas placas. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado As Mísulas são alterações na geometria que no caso de reservatórios são horizontais e verticais e proporcionam maior rigidez nas ligações. As mísulas, também, aumentam o grau de</p><p>engastamento entre as placas, reduz os riscos de fissuração e facilitam a aplicação da impermeabilização. 4 Marcar para revisão Abaixo é ilustrada uma rampa com 3 vãos. Sobre o dimensionamento desta rampa, podemos afirmar que: VC L3 L1 VA Pode ser calculada considerando três A lajes isoladas com três lados apoiados e com um bordo livre. Pode ser calculada considerando três B lajes isoladas com três lados engastados e com um bordo livre. Pode ser calculada considerando três lajes isoladas com dois lados C apoiados, um engastado e com um bordo livre.</p><p>Pode ser calculada considerando três D lajes isoladas com dois lados engastados e dois lados apoiados. Pode ser calculada considerando três E lajes isoladas com três lados apoiados e com um bordo engastado. X Resposta incorreta Opa! A alternativa correta é a letra A. Confira o gabarito comentado! Gabarito Comentado O modelo de laje utilizado é com tres lados apoiados e um bordo livre conforme a representação abaixo. VC VC V2 L3 VB L2 VB 12 V1 VB VA VA 5 Marcar para revisão estudo de piscinas e caixas d'água pode ser resumido no estudo de reservatórios. A diferença é que para as piscinas não utilizamos a tampa. A seguir são realizadas afirmações a respeito do dimensionamento de reservatórios: I. Na laje da tampa deve haver uma abertura para inspeção e limpeza. II. A espessura mínima da laje da tampa deve ser de 7 cm. III. A espessura mínima da laje de paredes e fundo é de 18 cm para reservatórios</p><p>retangulares. IV. A espessura mínima da laje de paredes e fundo é de 12 cm para reservatórios circulares. Estão corretas: A I, B III, IV C I, II, III D I, III, IV E I, II, III, IV Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado As afirmações corretas são a e a II. A afirmação está correta porque é essencial que haja uma abertura na laje da tampa do reservatório para permitir a inspeção e limpeza. A afirmação também está correta, pois a espessura mínima da laje da tampa deve ser de 7 cm para garantir a resistência e durabilidade do reservatório. As afirmações III e IV estão incorretas, pois a espessura mínima da laje de paredes e fundo para reservatórios retangulares e circulares não é especificada nesse contexto.</p><p>6 Marcar para revisão As placas do reservatório são dimensionadas como lajes, acrescentando as armaduras de ligação entre estas placas. Neste dimensionamento, são consideradas as seguintes condições de contorno das placas: Tampa: simplesmente apoiada em três paredes e engastada em uma parede; paredes: engastadas na ligação entre A as paredes vizinhas e o fundo, e apoiada com a tampa; fundo: engastado com todas as paredes. Tampa: engastada em todos os lados; paredes: engastadas na ligação entre B as paredes vizinhas e o fundo, e apoiada com a tampa; fundo: engastado com todas as paredes. Tampa: simplesmente apoiada em todos os lados; paredes: simplesmente apoiada na ligação entre C as paredes vizinhas e o fundo, e engastada com a tampa; fundo: engastado com todas as paredes.</p><p>Tampa: simplesmente apoiada em todos os lados; paredes: engastadas na ligação entre as paredes vizinhas e D o fundo, e apoiada com a tampa; fundo: engastado com todas as paredes. Tampa: simplesmente apoiada em todos os lados; paredes: engastadas E em todos os lados e apoiada no fundo; fundo: simplesmente apoiado em todas as paredes.. X Resposta incorreta Opa! A alternativa correta é a letra D. Confira o gabarito comentado! Gabarito Comentado Para o dimensionamento das placas do reservatório, são consideradas as seguintes condições de contorno: Tampa Apoio simples Paredes Fundo Engaste 7 Marcar para revisão Para uma rampa armada longitudinalmente sob ação de um carregamento vertical uniformemente distribuído, o modelo, considerado pelo engenheiro, corresponde a uma viga inclinada conforme ilustrado abaixo.</p><p>Sabendo que o esforço vertical máximo encontrado pelo engenheiro foi de 25 kN e que a inclinação da rampa é de 4,0°. Marque a opção que apresenta o valor do cortante máximo para esta rampa. p B a pl/2 A S pl/2 A 24,22 kN B 24,44 kN C 24,57 kN D 24,72 kN E 24,94 kN X Resposta incorreta Opa! A alternativa correta é a letra E. Confira o gabarito comentado! Gabarito Comentado Q ( máx ) = V ( máx ) cosa = 25 4 = 24,94 kN 8 Marcar para revisão</p><p>Em uma rampa, o engenheiro precisa calcular a carga do peso próprio do parapeito, ele sabe que irá utilizar bloco cerâmico de 9 cm com 2 cm de revestimento por face. Sabendo que o parapeito terá 1,20 m de altura. Marque a opção da carga de peso próprio solicitante que o engenheiro encontrará para este parapeito. Utilize as informações abaixo retiradas na NBR 6120:2019. Material Espessura nominal Peso (y) - Espessura de revestimento por do elemento (cm) face (kN/m2) 0 cm 1 cm 2 cm Bloco Cerâmico 9,0 0,7 1.1 1.6 Vazado 11,5 0,9 1,3 14.0 1,1 1,5 1,9 A 1,32 kN/m B 1,52 kN/m C 1,74 kN/m W D 1,92 kN/m E 2,04 kN/m X Resposta incorreta Opa! A alternativa correta é a letra D. Confira o gabarito comentado! Gabarito Comentado = y H =</p><p>9 Marcar para revisão Abaixo são apresentadas algumas das rampas mais comuns utilizadas em edifícios. I. Rampa de um lance com vigas laterais II. Rampa em balanço, engastada em viga lateral III. Rampa de dois lances com patamar intermediário IV. Rampa de dois lances em L Marque a opção que apresenta a(s) rampa(s) que não consideram a carga do parapeito em seu dimensionamento. A B C III D IV E I, III X Resposta incorreta Opa! A alternativa correta é a letra A. Confira o gabarito comentado! Gabarito Comentado A alternativa correta é a "A", que se refere à "Rampa de um lance com vigas laterais". Nesse tipo de rampa, a carga do parapeito não é considerada no dimensionamento da rampa. Isso ocorre porque, nesse caso, a</p><p>carga do parapeito é considerada na viga lateral. Portanto, a carga do parapeito não influencia diretamente no dimensionamento da rampa em si, mas sim na viga lateral que suporta essa carga. 10 Marcar para revisão A verificação quanto ao de é de extrema importância para reservatórios para garantir a sua estanqueidade sua durabilidade, visto que, o concreto é um material considerado de ruptura frágil, com baixa resistência à tração; além disso, temos lajes de grandes alturas em ambiente agressivo à armadura. Marque a opção que complete corretamente a frase acima. Estado limite de serviço; abertura de A fissura B Estado limite de serviço; deformação Estado limite último; abertura de C fissura D Estado limite de último; deformação E Estado limite último; momento fletor X Resposta incorreta</p><p>Opa! A alternativa correta é a letra A. Confira o gabarito comentado! Gabarito Comentado Ao falar de durabilidade estamos nos referindo ao estado limite de serviço e não do estado limite último que leva a estrutura ao colapso. E a verificação que garante a sua estanqueidade é a abertura de fissura e não a deformação das placas.</p>
