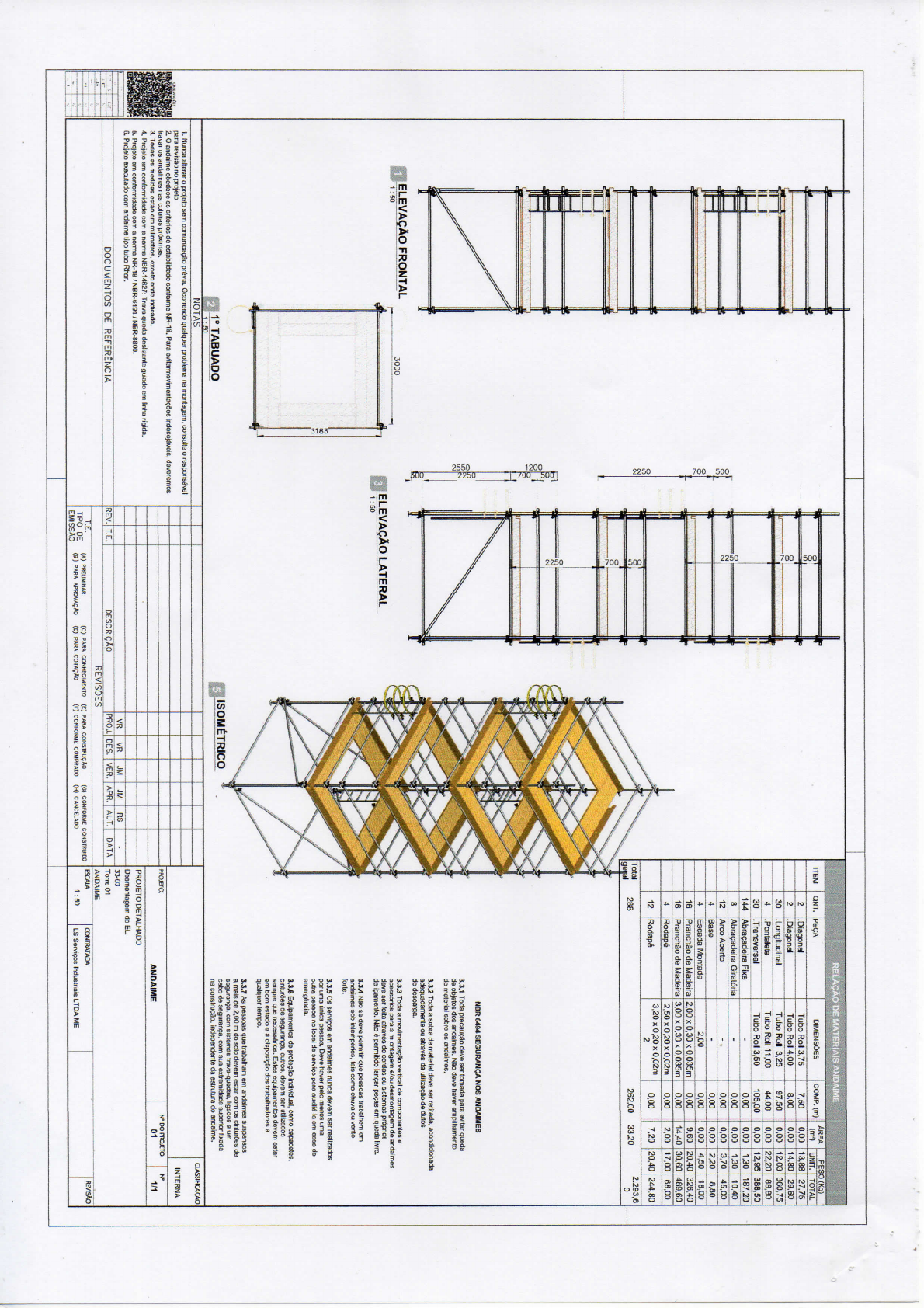

<p>RELAÇÃO DE MATERIAIS ANDAIME ÁREA PESO (Kg) ITEM QNT. PECA DIMENSÕES COMP. (m) UNIT. TOTAL 2 Diagonal Tubo Roll 3.75 7.50 27.75 2 Diagonal Tubo Roll 4.00 8.00 14.80 29,60 30 Tubo Roll 97,50 360,75 4 Tubo Roll 11,00 44.00 0,00 22.20 88,80 30 Transversal Tubo Roll 3,50 105,00 0,00 12,95 388,50 144 Abraçadeira Fixa 0,00 1,30 8 Abraçadeira Giratória - 0,00 0,00 10,40 12 Arco Aberto 0.00 3,70 45,00 4 Base - 0.00 0,00 2,20 4 Escada Montada 2.00 0.00 0,00 4,50 18.00 16 Pranchão de Madeira 0.00 9,60 20,40 326,40 16 Pranchão de Madeira 0,00 30,60 489.60 4 2,00 17,00 68.00 12 Rodapé 7,20 2 Total 2.293,6 288 33,20 0 geral NBR 6494 SEGURANÇA NOS ANDAIMES Toda deve ser tomada para evitar queda de objetos dos Não deve haver empilhamento de material sobre 3.3.2 Toda sobra de material deve ser retirada, acondicionada ou através da utilização de dutos de descarga. 3.3.3 Toda a movimentação vertical de componentes e ELEVAÇÃO FRONTAL 3000 acessórios para m ontagem e/ou desmontagem de andaimes deve ser feita através de cordas ou sistemas próprios 3 ELEVAÇÃO LATERAL de icamento. Não permitido lançar peças em queda livre. 1:50 3.3.4 Não se deve permitir que pessoas trabalhem em andaimes sob intempéries, tais como chuva ou vento forte. 3.3.5 Os serviços em andaimes nunca devem ser realizados por uma única Deve pelo menos uma outra pessoa no local de serviço para em caso de emergência. Equipamentos de proteção como capacetes, cinturões de devem ser utilizados sempre que necessários. Estes equipamentos devem estar em bom estado disposição dos trabalhadores a qualquer tempo. 3.3.7 As pessoas que trabalham em andaimes suspensos a mais de 2.00 m do solo devem estar com os cinturões de segurança, com sistemas ligados um 5 ISOMÉTRICO cabo de com sua extremidade superior fixada na independente da estrutura do andaime. 1° TABUADO 2 1:50 CLASSIFICAÇÃO NOTAS 1. Nunca alterar projeto sem comunicação prévia. Ocorrendo qualquer problema na consulte o responsável INTERNA para revisão no projeto 2. andaime obedece os critérios de estabilidade conforme Para indesejáveis, deveremos PROJETO PROJETO travar os andaimes nas colunas próximas. ANDAIME 01 1/1 3. Todas as medidas estão em exceto onde 4. Projeto em conformidade com a norma NBR-14627: Trava queda deslizante guiado em linha rigida. PROJETO DETALHADO 5. Projeto em conformidade com NR-18 NBR-6494 NBR-8800. Desmontagem do EL 6. Projeto executado com andaime tipo tubo VR VR JM JM RS 33-03 DOCUMENTOS DE REFERÊNCIA REV. T.E. DESCRIÇÃO PROJ VER. APR AUT. DATA Torre 01 REVISÕES ANDAIME REVISÃO T.E. ESCALA CONTRATADA (A) PRELIMINAR PARA CONHECIMENTO (E) PARA CONSTRUÇÃO (G) CONFORME CONSTRUIDO TIPO DE (B) PARA APROVAÇÃO (D) PARA COTAÇÃO (F) CONFORME COMPRADO (H) CANCELADO 1:50 LS Serviços Industriais LTDA ME EMISSÃO</p><p>DADOS DO CLIENTE Cliente: CARGILL AGRÍCOLA S/A, CNPJ: 60.498.706/0335-94 End: AVENIDA CUIABÁ, s/n, LOTE 4 CDP, Bairro: SALÉ, SANTARÉM-PA Projeto: Desmontagem do EL. 33-03 Torre 01 SERVIÇO Descrição do serviço: Montagem e desmontagem de andaimes, plataforma de trabalho Tipo de Estrutura: Metálica para uso industrial de uso temporário Objetivo: Evidenciar que o projeto elaborado está de acordo com as normas técnicas e atende ao carregamento solicitado e operação de trabalho em altura conforma NR-18. Quantidade de abraçadeiras fixas: 158 unidades Capacidade de carga de cada abraçadeira fixa: 80kgf CARGA NOS POSTES Colaborador - 100kg Caixa de ferramentas - 50kg Andaime 3,00 X 3,183 com suas longarinas e travessas a cada 2,25m; Logo: 3,00mx3,183mx150kg= 1432,25 kg Cada poste recebe uma carga de: Carga 1432,25 / 4 = 358,09 Kg em cada poste L=225 cm Pi= 3,141592654 Modulo de elasticidade E= 2100000 Momento de inercia J= 11cm^4 Área de Seção</p><p>Raio de inercia Pmin= 1,61 cm Indice de Esbeltez a= 124,61 LOGO Pflambagem = 2.849kgf Pcisalhamento= 900x4,27=3.843kgf Poste de andaime nessas condições suporta uma carga de 2.849kgf, considerando 50% de coeficiente de segurança 2.848 logo maior que a carga atuante de 358,09kgf. CARGAS NAS TRAVESSAS Sabemos que a carga distribuída de 1432,25 kg, Com 3,183m de largura e 4 apoios de cargas 3,183/4= 0,79 de área Logo cada área tem uma carga 0,79x3,00x150= 355,5 kgf Com base nessas informações podemos calcular: Mmax= X 1400kgf/cm2 Mmax= 643,02 kgf.cm Mmax= 64,30 kgf.m Logo; Mmax = (64,30)é>Matu.(11,58)</p><p>CARGAS NAS LONGITUDINAIS M=(148,5*2)/4 = 74,25 kf.m Verificamos que o Mmax do tubo é menor que o atuante Logo: Fmax= 5x0,148x200^4/384Ej= 0,1339cm Por determinação normativa da NBR 6494. F < L/350 Para L=200/350=0,85, F=057cm Logo a estrutura em questão atende a norma, visto que 0,57cm > 0,134cm. Obs: Cálculos considerando os esforços mais solicitados. Relação de materiais e quantitativos, seguem em tabelas no projeto. RECOMENDAÇÕES Verificar o cinto trava quedas e talabartes antes de montar ou acessar o andaime; Não utilizar cargas acima de 150kg/m2; Verificar limitações e orientações de montagem; E obrigatório travar a torre de andaime em 02 pontos, a torre de trabalho nos pilares e vigas existentes ou estabilizar através de pontaletes, afim de manter a estabilidade da plataforma de trabalho e minimizar as ações do vento e de possíveis movimentos relacionados as atividades decorrentes no local; A diferença de altura do guarda corpo deve atender rigorosamente as especificações do projeto; BRUNO ALIDAY Assinado de forma digital por BRUNO ALVES DE ALIDAY ALVES DE SOUZA:945692 SOUZA:94569207200 Dados: 2023.04.25 07200 15:45:35</p><p>Página 1/1 Anotação de Responsabilidade Técnica ART CREA-PA ART OBRA / SERVIÇO Lei 6.496, de 7 de dezembro de 1977 PA20230929184 Conselho Regional de Engenharia e Agronomia do Pará INICIAL 1. Responsável Técnico BRUNO ALIDAY ALVES DE SOUZA Título profissional: ENGENHEIRO CIVIL RNP: 1521083398 Registro: 1521083398PA 2. Dados do Contrato Contratante: CARGILL AGRICOLA S A CPF/CNPJ: AVENIDA CUIABÁ N°: SN Complemento: Bairro: SALÉ Cidade: SANTARÉM UF: PA CEP: 68040400 Contrato: Não especificado Celebrado em: 25/04/2023 Valor: R$ 4.000,00 Tipo de contratante: Pessoa Juridica Ação Institucional: NENHUMA - NAO OPTANTE 3. Dados da Obra/Serviço AVENIDA CUIABÁ SN Complemento: Bairro: SALÉ Cidade: SANTARÉM UF: PA CEP: 68040400 Data de Início: 26/04/2023 Previsão de término: 26/06/2024 Coordenadas Geográficas: -2.417662, -54.736669 Finalidade: Industrial Código: Não Especificado Proprietário: CARGILL AGRICOLA S A CPF/CNPJ: 4. Atividade Técnica 1 DIRETA Quantidade Unidade 330 EXECUÇÃO E PROJETO > CONSTRUÇÃO CIVIL CONSTRUÇÃO > ESTRUTURAS E 1,00 un CONCRETOS > #122 - ESTRUTURAS TUBULARES Após a conclusão das atividades técnicas o profissional deverá proceder a baixa desta ART 5. Observações Projeto para montagem e desmontagem de andaime que será montado e aplicados na execução de desmontagem do elevador EL33-03 Torre01 Cargill Santarém 6. Declarações - Declaro que estou cumprindo as regras de acessibilidade previstas nas normas técnicas da ABNT, na legislação específica e no decreto n. 5296/2004. Declaro que estou cumprindo as regras de colocação e manutenção de placa legível e visível ao público enquanto durar a execução da obra, instalação e serviços, conforme estabelecido no artigo 16 da lei federal 5.194/66. Cláusula Compromissória: Qualquer conflito ou litígio originado do presente contrato, bem como sua interpretação ou execução, será resolvido por arbitragem, de acordo com a Lei no. 9.307, de 23 de setembro de 1996, por meio do Centro de Mediação e Arbitragem CMA vinculado ao Crea-PA, nos termos do respectivo regulamento de arbitragem que, expressamente, as partes declaram concordar 7. Entidade de Classe NENHUMA NAO OPTANTE Assinado de forma digital por BRUNO BRUNO ALIDAY ALVES ALIDAY ALVES DE DE SOUZA:94569207200 8. Assinaturas Dados: Declaro serem verdadeiras as informações acima BRUNO ALIDAY ALVES DE SOUZA CPF: 945.692.072-00 de de Local data CARGILL AGRICOLA S A 9. Informações * A ART é válida somente quando quitada, mediante apresentação do comprovante do pagamento ou conferência no site do Crea. * comprovante de pagamento deverá ser apensado para comprovação de quitação 10. Valor Valor da ART: R$ Registrada em: 25/04/2023 Valor pago: R$ 96,61 Nosso Número: 8959869 A autenticidade desta ART pode ser verificada em: http://crea-pa.sitac.com.br/publico/ com a chave: 5y8AW Impresso em: 25/04/2023 às 16:00:18 por: ip: 186.211.161.5 www.creapa.org.br faleconosco@creapa.com.br CREA-PA Tel: (91) 3219-3402 Fax: Conselho Regional de Engenharia e Agronomia do Pará</p>
