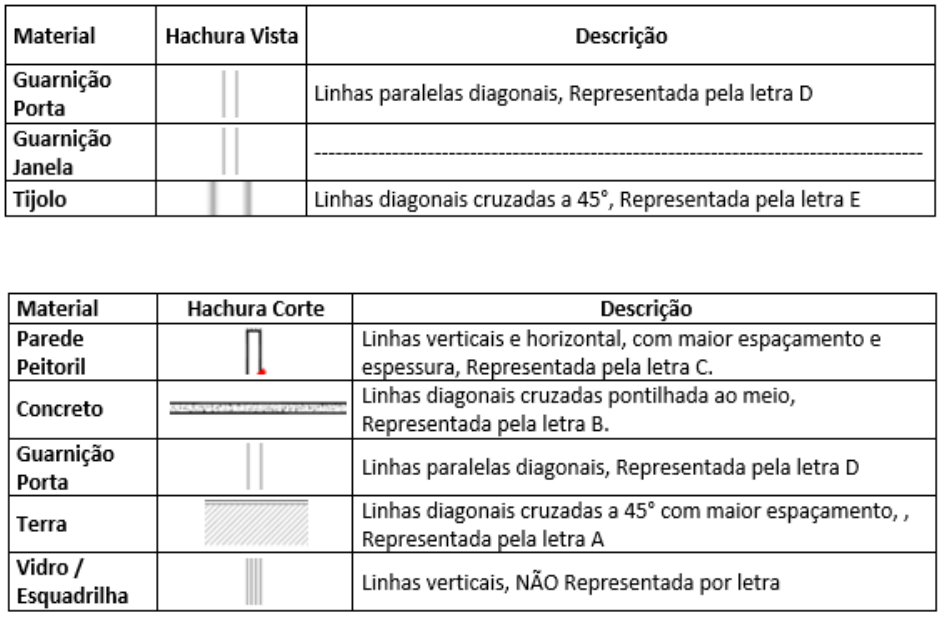

<p>1. Tabela de Hachuras para Representação dos Materiais em VISTA</p><p>2. Tabela de Hachuras para Representação dos Materiais em CORTE</p><p>A escolha da hachura deve ser adequada ao tipo de desenho (vista ou corte) e ao material representado para garantir a clareza e precisão na comunicação do projeto. Se um material não for representado de forma eficaz com a hachura proposta, ele pode ser omitido ou substituído conforme necessário.</p><p>A.   Qual hachura poderia ser representada na indicação da parte A?</p><p>R: A – Representa hachura de Terra</p><p>B.   Qual hachura poderia ser representada na indicação da parte B?</p><p>R: B – Representa hachura de Concreto (laje de piso)</p><p>C.   Qual hachura poderia ser representada na indicação da parte C?</p><p>R: C – Representa hachura de Parede</p><p>D.   Considerando a parte D uma porta em madeira qual hachura poderia ser representada?</p><p>R: D – Representa hachura de Guarnições e Batentes</p><p>E.   Quais hachuras poderiam ser indicadas na representação da parede E?</p><p>R: D – Representa hachura de Tijolo</p><p>Conclusão:</p><p>A NBR 6492 estabelece normas para a representação gráfica dos materiais em projetos arquitetônicos, detalhando como estes devem ser ilustrados em vistas e cortes, seguir a norma garante que os profissionais envolvidos no projeto tenham a mesma interpretação facilitando o entendimento técnico de todos. Abaixo, apresento uma tabela com a representação das hachuras para materiais em vista e em corte conforme as convenções estabelecidas pela NBR 6492.</p><p>Referencias:</p><p>CURSO DE FORMAÇÃO DE ANALISTAS DE PROJETO (ifrn.edu.br)</p><p>Componentes do desenho arquitetonico.pdf (slideshare.net)</p><p>Desenho - Normas ABNT | PPT (slideshare.net)</p><p>image1.png</p><p>image2.png</p><p>image3.png</p><p>image4.png</p>
