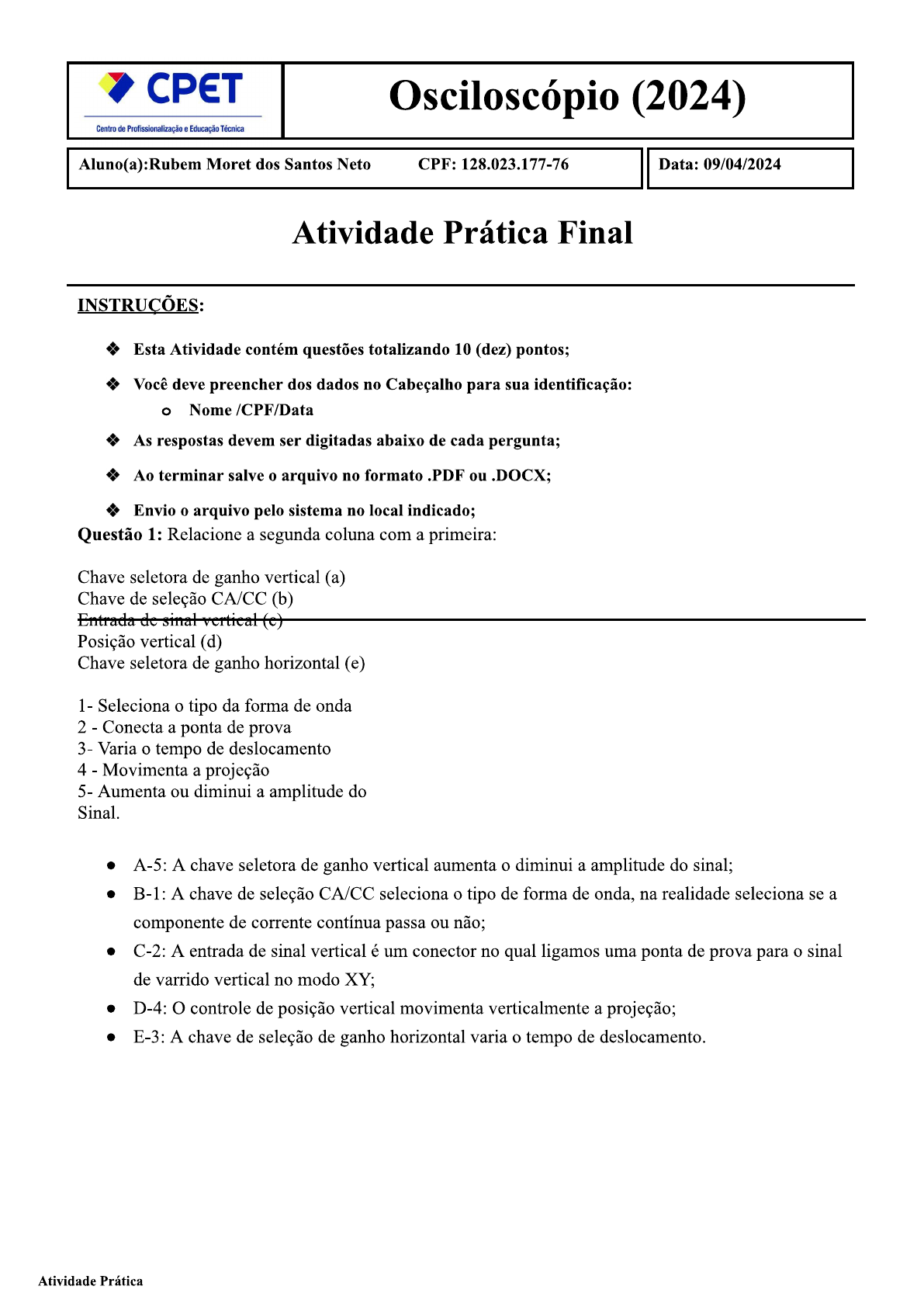

<p>CPET Osciloscópio (2024) Centro de Profissionalização e Educação Técnica Aluno(a):Rubem Moret dos Santos Neto CPF: 128.023.177-76 Data: 09/04/2024 Atividade Prática Final INSTRUÇÕES: Esta Atividade contém questões totalizando 10 (dez) pontos; Você deve preencher dos dados no Cabeçalho para sua identificação: Nome /CPF/Data As respostas devem ser digitadas abaixo de cada pergunta; Ao terminar salve o arquivo no formato .PDF ou .DOCX; Envio o arquivo pelo sistema no local indicado; Questão 1: Relacione a segunda coluna com a primeira: Chave seletora de ganho vertical (a) Chave de seleção CA/CC (b) Entrada de sinal vertical (c) Posição vertical (d) Chave seletora de ganho horizontal (e) 1- - Seleciona o tipo da forma de onda 2 - Conecta a ponta de prova 3- Varia o tempo de deslocamento 4 - Movimenta a projeção 5- Aumenta ou diminui a amplitude do Sinal. A-5: A chave seletora de ganho vertical aumenta o diminui a amplitude do sinal; B-1: A chave de seleção CA/CC seleciona o tipo de forma de onda, na realidade seleciona se a componente de corrente contínua passa ou não; C-2: A entrada de sinal vertical é um conector no qual ligamos uma ponta de prova para o sinal de varrido vertical no modo XY; D-4: O controle de posição vertical movimenta verticalmente a projeção; E-3: A chave de seleção de ganho horizontal varia o tempo de deslocamento. Atividade Prática</p><p>Questão 2: informe o tempo total decorrido e amplitude da onda no primeiro ms ? 0.8 0.6 0.4 02 0,0 -02 -0.4 -0.6 -0.8 render.com.br 0.0 10 15 2.0 2.5 3.0 3.5 ms Tempo percorrido é de 1,0ms e a amplitude é 0,8v Questão 3) Para responder essa questão COPIE LINK ABAIXO E COLE NO SEU NAVEGADOR OU SEGURE CTRL E CLIQUE NO LINK : https://pzdsp.com/elab/ LEIA E SIGA o PASSO A PASSO PARA RESPONDER. Coloque a frequência no gerador de funções em 500hz, coloque o offset e a amplitude em 5v e utilize o osciloscópio para fazer esta medição, ajuste a onda para melhor visualização do período e tire um "prtSc" e envie abaixo. Atenção, a questão será somente valida se retirar o prtsc da tela com data e a forma de onda igual a que está abaixo. Serviços de Turismo e Viagens - GUI Certificação Técnica</p><p>Trig Gnd 00 Guia de Curso: Introdução ac Instrumentação L Pessoal - Google Atividade prática Interactive Online + pzdsp.com/elab/ Toggle mic FREQUENCY input MULTIPLIER DC OFFSET AMPLITUDE 0.8 OV 0.6 1.6 04 OUTPUT 5 4V OV 0 10 the microphone ON/OFF (allow microphone Vertical Pos orizontal Pos Trig Channel 1 time/div volts/div 10m 20m 50m 20m 50m 1 1m 01 10m 0.5 0.5m 1m 1 0.2m 0.1m 0.5m 0.2m Trigger Edge On Rising Ativar Windows Level CH1 Off Falling Acesse Configurações para ativar Windows 16:18 a Pesquisar 30°C Pred ensolarado 09/04/2024 5 Serviços de Turismo e Viagens - GUI Certificação</p>
