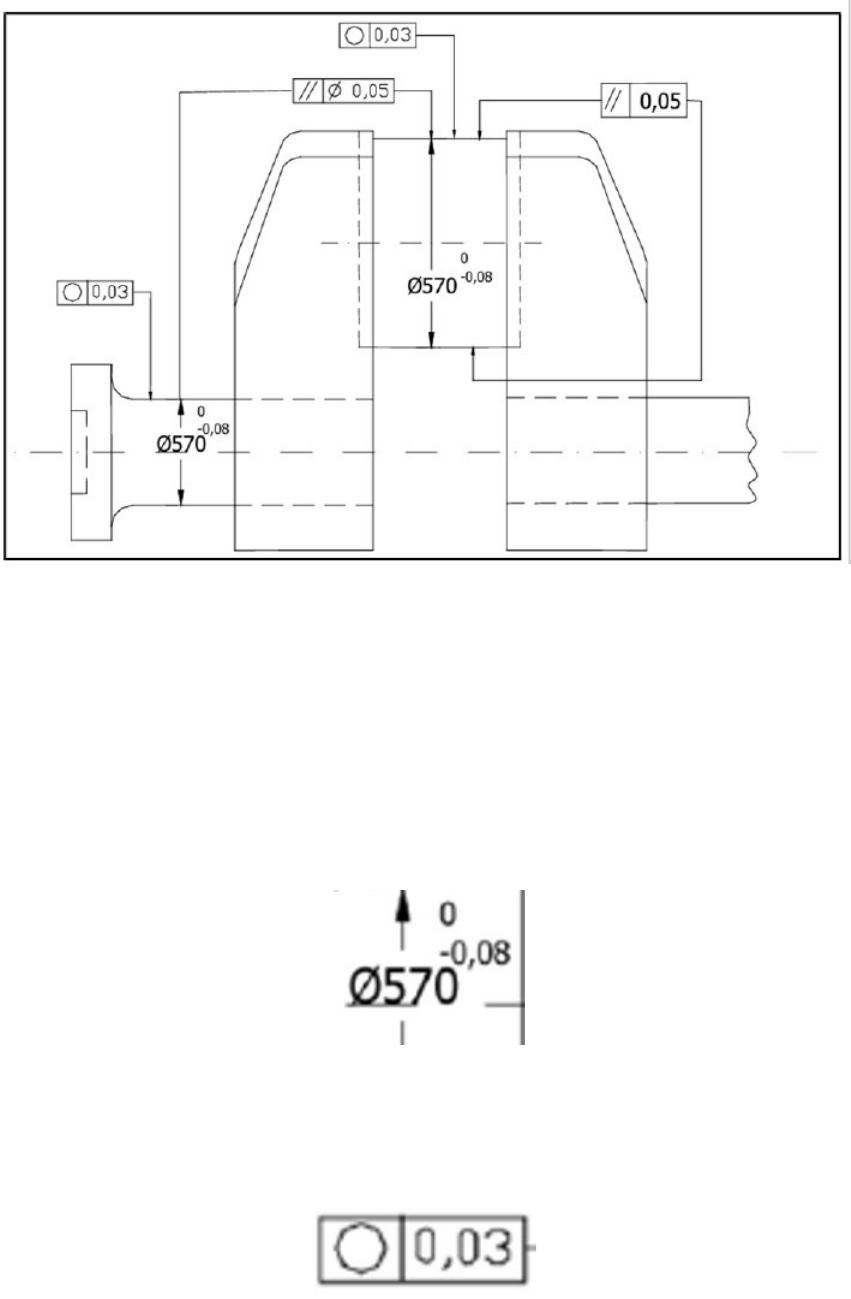

<p>ETAPA 1</p><p>1) Quais as tolerâncias geométricas apresentadas no projeto da Figura 1?</p><p>As tolerâncias geométricas apresentadas na figura acima são:</p><p>· Orientação - Paralelismo</p><p>· Forma - Circularidade</p><p>· Tolerância no diâmetro de Ø570, afastamento superior de 0 e inferior de</p><p>-0,08</p><p>2) Explique detalhadamente o que cada uma das tolerâncias apresentadas significa.</p><p>O diâmetro do eixo deve ser entre 569,92 mm e 570 mm para estar dentro da tolerância especificada. Se o diâmetro for menor que 569,92 mm ou maior que 570 mm, o eixo não está dentro da tolerância e não está conforme as especificações.</p><p>A circularidade do eixo deve ser de até 0,03 mm. Isso indica que, independentemente de como o eixo é girado, a diferença máxima entre o maior e o menor raio da seção transversal deve ser de no máximo 0,03 mm. Em outras palavras, a circularidade deve ser mantida dentro desse limite para garantir que o eixo seja uniformemente redondo em sua superfície.</p><p>O paralelismo do diâmetro do eixo em relação ao eixo central deve ser de até 0,05 mm. Isso significa que, ao medir a diferença entre o diâmetro do eixo e a linha central do eixo em qualquer ponto ao longo do comprimento, essa diferença não deve exceder 0,05 mm. Essa tolerância assegura que o eixo mantenha uma forma consistente e não se desvie significativamente de sua posição central.</p><p>O paralelismo entre as superfícies do eixo deve ser de até 0,05 mm. Isso indica que, ao medir a diferença de alinhamento entre as superfícies opostas do eixo, a variação aceitável é de no máximo 0,05 mm. Em termos práticos, isso significa que a diferença na orientação ou no alinhamento entre essas superfícies não deve exceder esse valor para garantir um ajuste preciso e uma operação adequada.</p><p>ETAPA 2</p><p>1) Qual o tipo de ajuste é recomendado entre o eixo e a bucha?</p><p>Para o eixo e a bucha é recomendado um ajuste de: H7 f7</p><p>2) Qual o instrumento de medição mais adequado para realizar a medição e conferência das medidas dos diâmetros destes componentes na prática?</p><p>O paquímetro é uma ferramenta super eficiente e prática para verificar se um eixo e uma bucha estão bem alinhados. Ele é muito preciso, medindo diâmetros internos e externos com uma exatidão incrível, até 0,001 mm. Além disso, é fácil de usar, fornecendo medições rápidas e claras, seja com escalas analógicas ou digitais. Resistente e confiável, o paquímetro garante medições consistentes, o que o torna a escolha ideal para garantir que seus componentes estejam perfeitamente alinhados e dentro das especificações necessárias.</p><p>3) Qual a tolerância, dimensões mínimas e máximas, afastamento inferior e superior para o eixo e para a parte interna da bucha?</p><p>Considerando um ajuste de mecânica precisa, do tipo rotativo (H7 f7) temos:</p><p>Dimensão nominal Ø:30mm</p><p>Para o Furo:</p><p>Afastamento superior: +0,021mm</p><p>Afastamento inferior: 0</p><p>Campo de tolerância: (0 - 0,021mm) = 0,021</p><p>Dimensão máxima: 30,021</p><p>Dimensão mínima: 30,00</p><p>Para o Eixo:</p><p>Afastamento superior: -0,020</p><p>Afastamento inferior: -0,041</p><p>Campo de tolerância: (-0,020) a (-0,041) = -0,021</p><p>Dimensão máxima: 29,979</p><p>Dimensão mínima: 29,959</p><p>ETAPA 3</p><p>1) Qual o tipo de ajuste recomendado entre a bucha e o mancal?</p><p>Para a bucha e o mancal é recomendável um ajuste de H7 m6</p><p>2) Qual a tolerância, dimensões mínimas e máximas, afastamento inferior e superior para a parte externa da bucha e o furo do mancal?</p><p>Considerando um ajuste de mecânica precisa, do Forçado Duro (H7 m6) temos:</p><p>Dimensão nominal: Ø 44mm</p><p>Para a Bucha:</p><p>Afastamento superior: +0,025</p><p>Afastamento inferior:+0,009</p><p>Campo de tolerância: (0,025 – 0,009) = 0,016mm</p><p>Dimensão máxima: 44,025</p><p>Dimensão mínima: 44,009</p><p>Para o Mancal (furo):</p><p>Afastamento superior: 0</p><p>Afastamento inferior: 0,025mm</p><p>Campo de tolerância: (0-0,025) = 0,025mm</p><p>Dimensão máxima: 44,025mm</p><p>Dimensão mínima: 44 mm</p><p>3) Qual o instrumento de medição mais adequado para realizar a medição e conferência das medidas dos diâmetros destes componentes na prática?</p><p>Para medir e conferir os diâmetros de componentes como buchas e mancais, o micrômetro é geralmente a melhor escolha devido à sua alta precisão, ideal para medições detalhadas. Para medições gerais, um paquímetro digital pode ser suficiente, oferecendo facilidade e boa precisão.</p><p>image6.png</p><p>image7.png</p><p>image8.png</p><p>image1.png</p><p>image2.png</p><p>image3.png</p><p>image4.png</p><p>image5.png</p>
