ATIVIDADES DE ESTUDO 1 DESENHO MECANICO E METROLOGIA

Prévia do material em texto

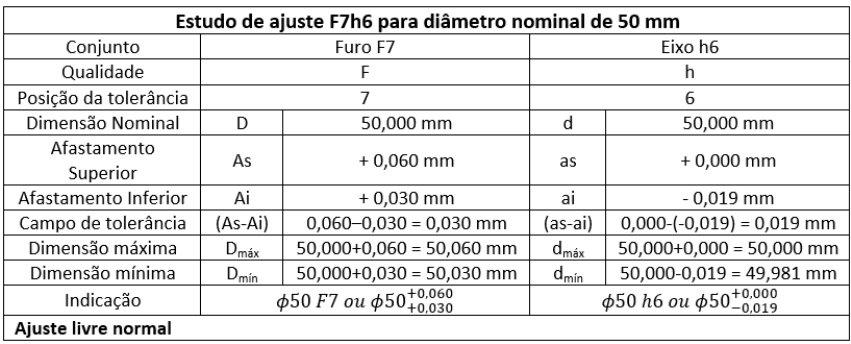

<p>ATIVIDADES DE ESTUDO 1 – DESENHO MECÂNICO E METROLOGIA</p><p>QUESTÃO 1</p><p>Como responsável técnico pelo setor de execução de projetos de uma empresa de peças mecânicas, foi solicitado que você avaliasse alguns conjuntos mecânicos. Para isso, você deverá avaliar, a partir de um determinado tipo de ajuste, quais as principais informações que o eixo e o furo especificado em projeto devem apresentar. A norma da ABNT NBR 6158 – Sistema de tolerâncias e ajustes, regulamenta e padroniza os ajustes e tolerâncias para peças que se encaixam. Por padrão, a norma tem indicações para “furos” e “eixos”, sendo furo referente a uma dimensão interna e eixo a uma dimensão externa, incluindo, também, elementos não cilíndricos. A partir da medida nominal indicada em projeto, e das medidas limites, temos os afastamentos superior e inferior. Diante dessas informações, avaliaremos a seguinte situação:</p><p>Após avaliar o modelo anterior, realize a mesma análise com as mesmas informações da tabela apresentada, para os seguintes acoplamentos mecânicos, indicando qual o tipo de ajuste:</p><p>1) H7j6 para diâmetro nominal de 55mm</p><p>2) H7r6 para diâmetro nominal de 55mm</p><p>Fonte: https://edisciplinas.usp.br/pluginfile.php/5688891/mod_resource/content/1/NBR%206158.pdf. Acessoem: 3 jul. 2024.</p><p>1) H7j6 para diâmetro nominal de 55mm</p><p>Estudo de ajuste H7j6 para diâmetro nominal de 55 mm</p><p>Conjunto</p><p>Furo H7</p><p>Eixo j6</p><p>Qualidade</p><p>H</p><p>j</p><p>Posição da tolerância</p><p>7</p><p>6</p><p>Dimensão Nominal</p><p>D</p><p>50,000 mm</p><p>d</p><p>50,000 mm</p><p>Afastamento Superior</p><p>As</p><p>+ 0,030 mm</p><p>as</p><p>+ 0,013 mm</p><p>Afastamento Inferior</p><p>Ai</p><p>+ 0,000 mm</p><p>ai</p><p>- 0,006 mm</p><p>Campo de tolerância</p><p>(As-ai)</p><p>0,030 – 0,000 = 0,030 mm</p><p>(as-ai)</p><p>0,013 – 0,006 = 0,007 mm</p><p>Dimensão Máxima</p><p>Dmáx</p><p>50,000 + 0,030 = 50,030 mm</p><p>dmáx</p><p>50,000 + 0,013 = 50,013 mm</p><p>Dimensão mínima</p><p>Dmín</p><p>50 + 0,000 = 50,000 mm</p><p>dmín</p><p>50,00 + (-0,006) = 49,994 mm</p><p>Indicação</p><p>Ajuste Livre Normal</p><p>2) H7r6 para diâmetro nominal de 55mm</p><p>Estudo de ajuste H7r6 para diâmetro nominal de 55 mm</p><p>Conjunto</p><p>Furo H7</p><p>Eixo r6</p><p>Qualidade</p><p>H</p><p>r</p><p>Posição da tolerância</p><p>7</p><p>6</p><p>Dimensão Nominal</p><p>D</p><p>50,000 mm</p><p>d</p><p>50,000 mm</p><p>Afastamento Superior</p><p>As</p><p>+ 0,030 mm</p><p>as</p><p>- 0,035 mm</p><p>Afastamento Inferior</p><p>Ai</p><p>+ 0,000 mm</p><p>ai</p><p>- 0,054 mm</p><p>Campo de tolerância</p><p>(As-ai)</p><p>0,030 – 0,000 = 0,030 mm</p><p>(as-ai)</p><p>-0,035 – 0,054 = -0,089 mm</p><p>Dimensão Máxima</p><p>Dmáx</p><p>50,000 + 0,030 = 50,030 mm</p><p>dmáx</p><p>50,000 +(– 0,035) = 49,965 mm</p><p>Dimensão mínima</p><p>Dmín</p><p>50,000 + 0,000 = 50,000 mm</p><p>dmín</p><p>50,000 + (-0,054) = 49,946 mm</p><p>Indicação</p><p>Ajuste Livre Normal</p><p>image1.emf</p>
