241GGR0824A - ELETRÔNICA DE POTÊNCIA - Atividade 1 - A1

Prévia do material em texto

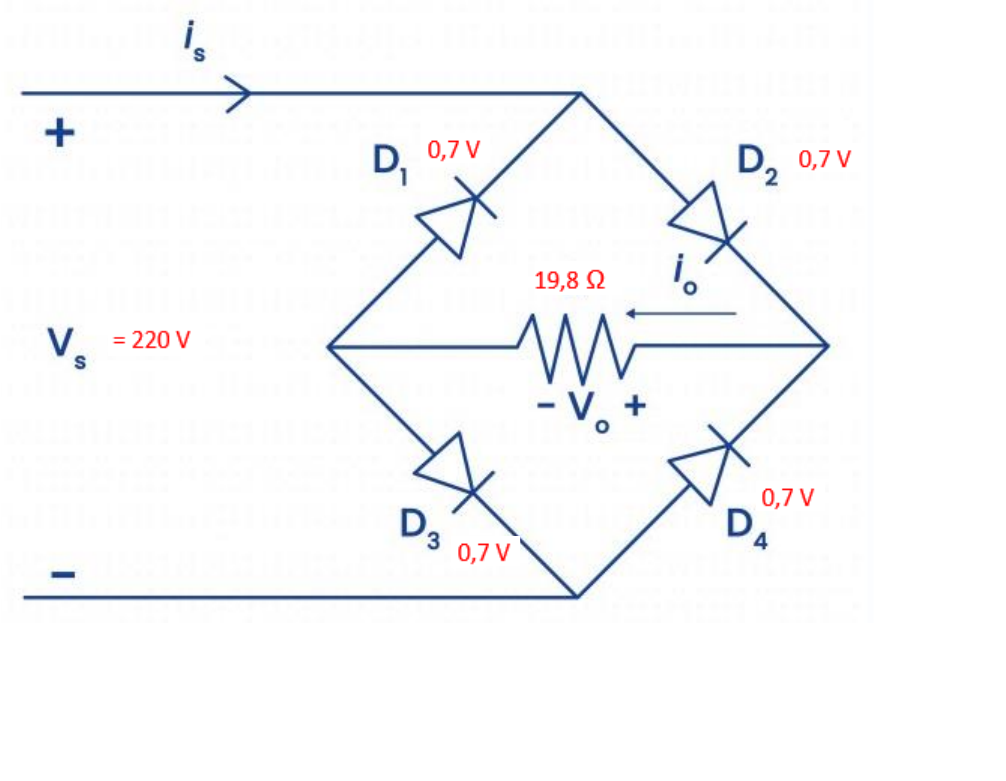

<p>241GGR0824A - ELETRÔNICA DE POTÊNCIA - FMU Centro Universitário</p><p>Nome: Sávio Kiver Gomes Dias</p><p>Curso: Bacharelado em Engenharia Elétrica</p><p>Matrícula: 2021109299</p><p>Classificação: Direcionado</p><p>Atividade 1 – (A1)</p><p>Proposta:</p><p>No decorrer do nosso material, estudamos o retificador de onda completa monofásica e</p><p>realizamos o seu equacionamento. Para melhor fixação do conteúdo, resolva as seguintes</p><p>questões, analisando o retificador de onda completa em ponte, apresentado na figura abaixo,</p><p>alimentado por uma fonte de 220 V.</p><p>Considerando que a resistência de carga seja 19,8 Ω Calcule:</p><p>1 – A tensão de pico na carga -</p><p>𝑉𝑅𝐿𝑝 = 309,727 𝑉</p><p>2 – A tensão média na carga –</p><p>𝑉𝑅𝐿𝑚𝑒𝑑 = 197,179 𝑉</p><p>3 – A corrente média na carga –</p><p>𝐼𝑅𝐿𝑚𝑒𝑑 = 9,959 𝐴</p><p>4 – A potência média de saída –</p><p>𝑃𝑆𝑚𝑒𝑑 = 1963,6 𝑊</p><p>241GGR0824A - ELETRÔNICA DE POTÊNCIA - FMU Centro Universitário</p><p>Nome: Sávio Kiver Gomes Dias</p><p>Curso: Bacharelado em Engenharia Elétrica</p><p>Matrícula: 2021109299</p><p>Classificação: Direcionado</p><p>Desenvolvimento:</p><p>Dados:</p><p>𝑉𝑓 = Tensão da Fonte = 220 V</p><p>𝑅𝐿 = Resistencia da carga = 19,8 Ω</p><p>𝑉α = Tensão de condução dos Diodos = 0,7 V</p>
