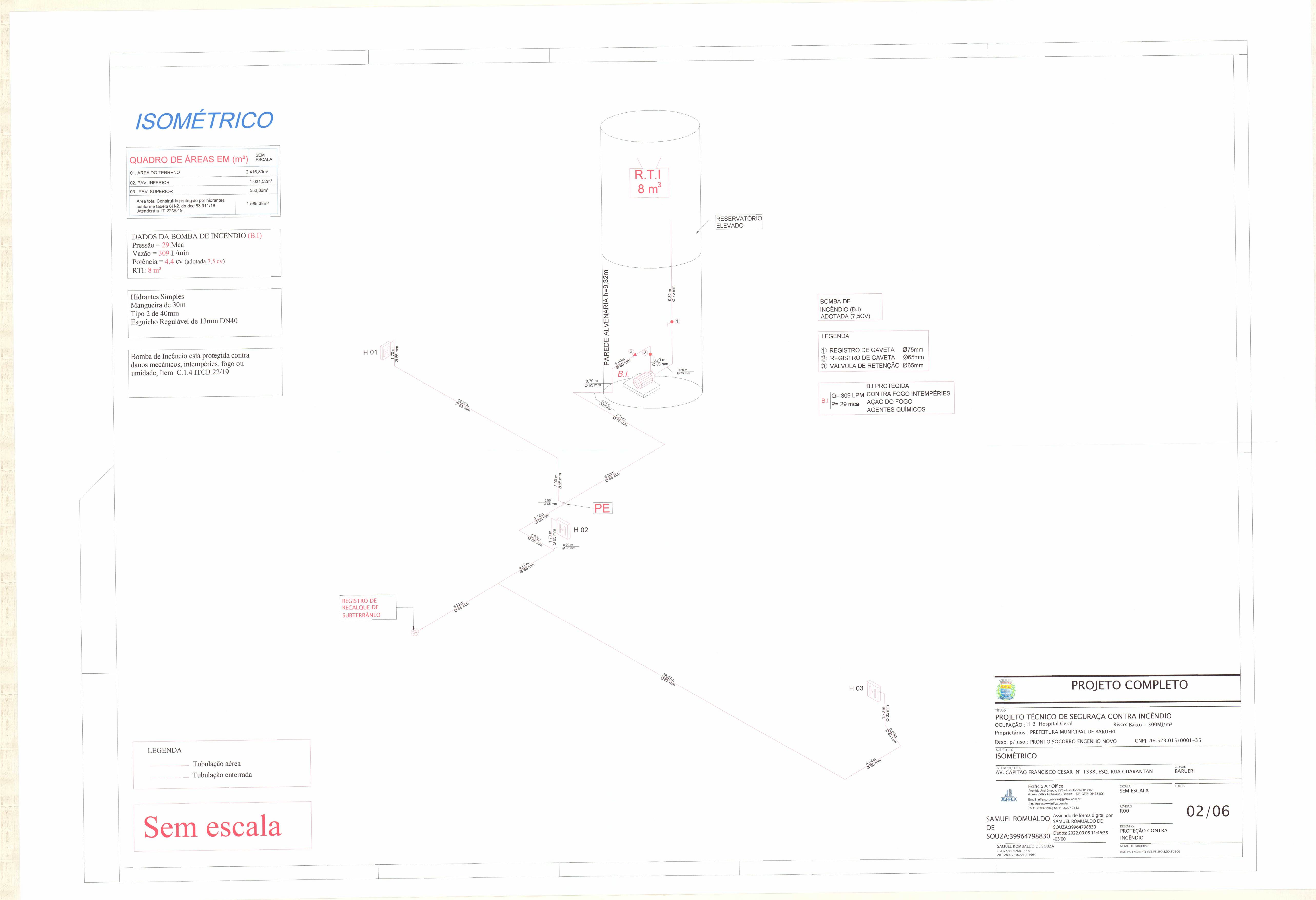

<p>ISOMÉTRICO SEM QUADRO DE ÁREAS EM ESCALA 01 AREA TERRENO INFERIOR 03 PAV SUPERIOR 86m2 8 total Construida protegido por hidrantes conforme tabela 6H-2, dec 911/18 -22/2019 RESERVATÓRIO ELEVADO DADOS DA BOMBA DE INCÊNDIO (B.I) Pressão 29 Mca Vazão 309 L/min Potência 4,4 CV (adotada 7,5 cv) RTI: Hidrantes Simples BOMBA DE Mangueira de 30m INCÊNDIO (B.I) Tipo de 40mm ADOTADA (7 7,5CV) Esguicho Regulável de 13mm DN40 LEGENDA Bomba de Incêncio está protegida contra H 01 1 REGISTRO DE GAVETA 075mm REGISTRO DE GAVETA 065mm danos mecânicos. intempéries, fogo ou 3 VALVULA DE RETENÇÃO 065mm umidade, Item B.I PROTEGIDA Q= 309 LPM CONTRA FOGO INTEMPÉRIES P= AÇÃO DO FOGO AGENTES QUÍMICOS PE H 02 REGISTRO DE RECALQUE DE SUBTERRÂNEO H 03 PROJETO COMPLETO PROJETO TÉCNICO DE SEGURAÇA CONTRA INCÊNDIO OCUPAÇÃO H-3 Hospital Geral Risco Baixo Proprietários PREFEITURA MUNICIPAL DE BARUERI p/ uso PRONTO SOCORRO ENGENHO NOVO CNPJ: 46.523.015/0001-35 LEGENDA ISOMÉTRICO Tubulação aérea AV. FRANCISCO CESAR 1338 RUA GUARANTAN BARUERI Tubulação enterrada Edificio Office FOLHA SEM ESCALA CEP: JEFFEX Email REVISÃO Assinado forma digital por 02/06 Sem escala SAMUEL ROMUALDO SAMUEL ROMUALDO DE DE SOUZA:39964798830 Dados: 2022.09.0 11:46:35 PROTEÇÃO CONTRA SOUZA:39964798830 -03'00 INCÊNDIO SAMUEL ROMUALDO DE SOUZA NOME DO ARQUIVO BAR</p>
