Desenho Técnico - Avaliação II - Individual (Cod 957289)

Prévia do material em texto

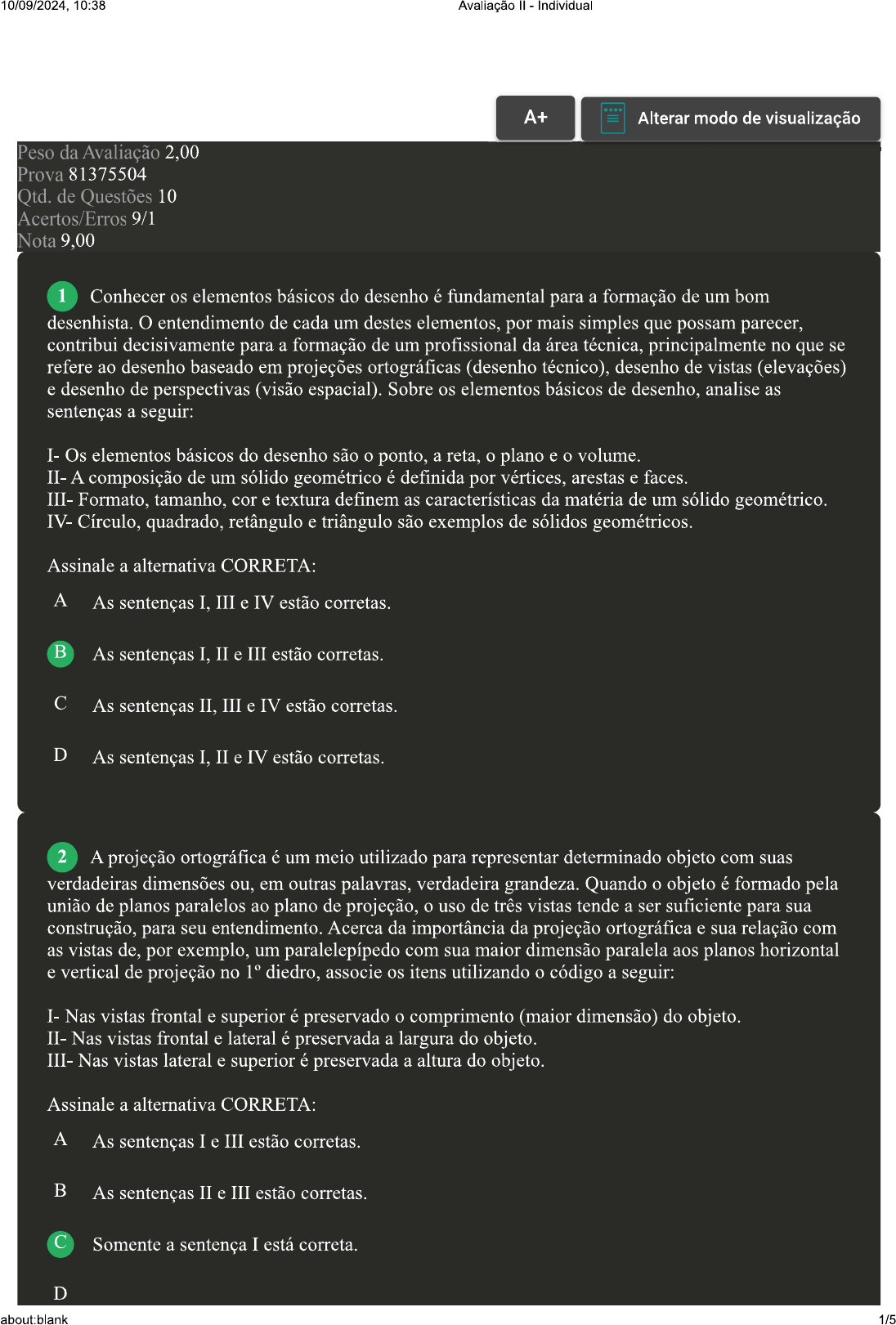

<p>10/09/2024, 10:38 Avaliação Individual A+ Alterar modo de visualização Peso da Avaliação 2,00 Prova 81375504 Qtd. de Questões 10 Acertos/Erros 9/1 Nota 9,00 1 Conhecer os elementos básicos do desenho é fundamental para a formação de um bom desenhista. O entendimento de cada um destes elementos, por mais simples que possam parecer, contribui decisivamente para a formação de um profissional da área técnica, principalmente no que se refere ao desenho baseado em projeções ortográficas (desenho técnico), desenho de vistas (elevações) e desenho de perspectivas (visão espacial). Sobre os elementos básicos de desenho, analise as sentenças a seguir: I- Os elementos básicos do desenho são ponto, a reta, plano e O volume. II- A composição de um sólido geométrico é definida por vértices, arestas e faces. III- Formato, tamanho, cor e textura definem as características da matéria de um sólido geométrico. IV- Círculo, quadrado, retângulo e triângulo são exemplos de sólidos geométricos. Assinale a alternativa CORRETA: A As sentenças I, III e IV estão corretas. B As sentenças I, II e III estão corretas. C As sentenças II, III e IV estão corretas. D As sentenças I, II e IV estão corretas. 2 A projeção ortográfica é um meio utilizado para representar determinado objeto com suas verdadeiras dimensões ou, em outras palavras, verdadeira grandeza. Quando objeto é formado pela união de planos paralelos ao plano de projeção, uso de três vistas tende a ser suficiente para sua construção, para seu entendimento. Acerca da importância da projeção ortográfica e sua relação com as vistas de, por exemplo, um paralelepípedo com sua maior dimensão paralela aos planos horizontal e vertical de projeção no 1° diedro, associe os itens utilizando código a seguir: I- Nas vistas frontal e superior é preservado comprimento (maior dimensão) do objeto. II- Nas vistas frontal e lateral é preservada a largura do objeto. III- Nas vistas lateral e superior é preservada a altura do objeto. Assinale a alternativa CORRETA: A As sentenças I e III estão corretas. B As sentenças II e III estão corretas. C Somente a sentença I está correta. D about:blank 1/5</p><p>10:38 Avaliação Individual Somente a sentença II está correta. 3 [Laboratório Virtual Representação em épura] No Brasil, por norma, as vistas ortográficas devem ser sempre representadas em 1° diedro, conforme explorado no sumário teórico do experimento Representação em Épura. Diante desse contexto, classifique V para as sentenças verdadeiras e F para as falsas: ( ) A vista frontal é considerada a principal vista do objeto, com posição fixa no rebatimento dos planos de projeção. ( ) A vista superior sempre será representada abaixo da vista frontal. ( ) A vista lateral esquerda sempre será representada à direita da vista frontal. Assinale a alternativa que apresenta a sequência CORRETA: A F V F. B C D Revisar Conteúdo do Livro 4 A NBR10067:1995, que trata dos princípios gerais de representação em desenho técnico, trata da escolha das vistas nesse desenho. Sobre essa norma, assinale a alternativa CORRETA: A A vista mais importante de uma peça é a vista frontal ou principal. B As vistas não possuem critérios de representação gráfica. C Devem ser utilizadas poucas vistas para a representação técnica. D Devem ser empregadas poucas linhas tracejadas. 5 Desenvolvido pelo matemático francês Gaspard Monge (1746-1818), sistema de projeções ortográficas é ferramenta indispensável para compreender e visualizar determinado objeto, auxiliando na construção de suas vistas e na definição de suas dimensões. Em desenho técnico, essas vistas devem ser mostradas em um único plano. Para isso ocorrer, os planos de projeção devem ser rebatidos, configurando a épura. Diante desse contexto e considerando a imagem a seguir, classifique V para as sentenças verdadeira e F para as falsas: ( ) As três vistas básicas de um objeto, de acordo com a norma brasileira, são as vistas frontal, inferior e lateral direita. ( ) Em épura, número 1 representa a vista frontal. ( ) Em épura, número 2 representa a vista inferior. ( ) Em épura, número 3 representa a vista lateral direita. Assinale a alternativa que apresenta a sequência CORRETA: about:blank 2/5</p><p>10/09/2024, 10:38 Avaliação Individual FONTE DA IMAGEM: Disponível em: Acesso em: 30 mar. 2017. 1 3 2 A B D V-F-V-V 6 [Laboratório Virtual Sistema de projeções] A execução de projetos associados à engenharia e construção civil, entre outras áreas, tem uma linguagem bastante particular, constituindo desenho técnico. Essa ferramenta é muito útil para resolver problemas e expressar ideias em linguagem técnica, apresentando soluções gráficas em substituição a cálculos complexos. Diante desse cenário, assinale a alternativa CORRETA que apresenta um dos objetivos do experimento Sistema de Projeções: A Definir que são ângulos agudos, obtusos e retos, bem como ângulos complementares e suplementares. B Definir que é bissetriz de um ângulo. C Manipular um compasso e construir ângulos. D Diferenciar projeção cônica de projeção cilíndrica. 7 Foi matemático francês Gaspard Monge (1746-1818) que desenvolveu sistema de projeções de vistas ortográficas, ferramenta indispensável para compreender e visualizar determinado objeto, auxiliando na construção de suas vistas e na definição das verdadeiras grandezas de cada uma de suas faces. Assim, por definição, desenho técnico projetivo ou, simplesmente, desenho projetivo, são os "desenhos resultantes de projeções do objeto em um ou mais planos de projeção e correspondem às vistas ortográficas e às perspectivas" (SOUZA; ROCHA, 2010, p. 1). No que se refere às perspectivas, analise as sentenças a seguir: I- Perspectiva é a técnica de desenho que mostra as três dimensões de um objeto em um único plano, de maneira a transmitir a sensação de profundidade e II- A perspectiva facilita a leitura espacial de um objeto, fornecendo a ideia de dimensão e volume, sensação de distância e sugestão de espaço. about:blank 3/5</p><p>10/09/2024, 10:38 Avaliação Individual III- A perspectiva axonométrica representa objeto do modo como ele é visto, transmitindo a sensação de realidade ao desenho, em que suas retas paralelas parecem convergir para ponto de fuga. IV- As retas, que em planta são paralelas entre si, continuam sendo paralelas na perspectiva cônica, não ocorrendo a existência de ponto de fuga. Assinale a alternativa CORRETA: FONTE: SOUZA, G. ROCHA, S. P. Introdução ao desenho técnico. Instituto Federal de Santa Catarina, Campus São José, 2010. Disponível em: Acesso em: 24 abr. 2017. A As sentenças I e II estão corretas. B As sentenças III e IV estão corretas. C As sentenças II e III estão corretas. D As sentenças I e IV estão corretas. 8 O sistema de projeções de vistas ortográficas, com as perspectivas, são métodos utilizados para facilitar entendimento daquilo que se pretende produzir. Enquanto as perspectivas facilitam a visão espacial do objeto, as projeções ortográficas, com suas respectivas vistas, evidenciam as dimensões, geralmente em escala, de cada uma destas vistas. Diante da importância das projeções ortográficas e das perspectivas para a indústria metal-mecânica, de móveis e edificações, entre outras áreas, classifique V para as sentenças verdadeiras e F para as falsas: ( ) Perspectiva é a técnica de desenho que mostra as duas dimensões de um objeto em um único plano, de maneira a transmitir a sensação de profundidade e ( ) A perspectiva cônica representa objeto do modo como ele é visto, transmitindo a sensação de realidade ao desenho, em que suas retas paralelas parecem convergir para ponto de fuga. ( ) Na perspectiva isométrica, as medidas são marcadas a partir de dois eixos com inclinação de 30° com relação à linha horizontal. ( ) Linha do horizonte e ponto de fuga são elementos constituintes da perspectiva cavaleira (cavalera). Assinale a alternativa que apresenta a sequência CORRETA: A F-F-V-V B C V-F-F-V D 9 Em certa perspectiva, não existe linha do horizonte e nem ponto de fuga como nas perspectivas cônicas, visto que as retas que, em planta, são paralelas entre si continuam sendo paralelas na perspectiva. Sobre a qual tipo de perspectiva se refere esse conceito, assinale a alternativa CORRETA: A Axonométrica. about:blank 4/5</p><p>10/09/2024, 10:38 Avaliação - Individual B Oblongular. C Isocônica. D Cônica. 10 Detalhes construtivos de objetos mais complexos geralmente precisam de uma ferramenta de projeto mais apropriada para facilitar a leitura espacial dos mesmos. Assim, é através da perspectiva que as três dimensões do objeto são representadas graficamente em um único plano, informando sua profundidade e particularidades construtivas, apresentado facilidades de leitura que os planos de projeção por si só não possuem. Sobre a importância da perspectiva para a engenharia e áreas afins, classifique V para as sentenças verdadeiras e F para as falsas: ( ) Na perspectiva isométrica não existe ponto de fuga. ( ) Todas as dimensões evidenciadas na perspectiva isométrica são reais ou proporcionais ao objeto representado, ou seja, em verdadeira grandeza. ) Na perspectiva isométrica são utilizados dois eixos, de mesma inclinação com relação à horizontal, para a demarcação da largura e comprimento do objeto. Assinale a alternativa que apresenta a sequência CORRETA: A F - V - F. B C D - Imprimir about:blank 5/5</p>
