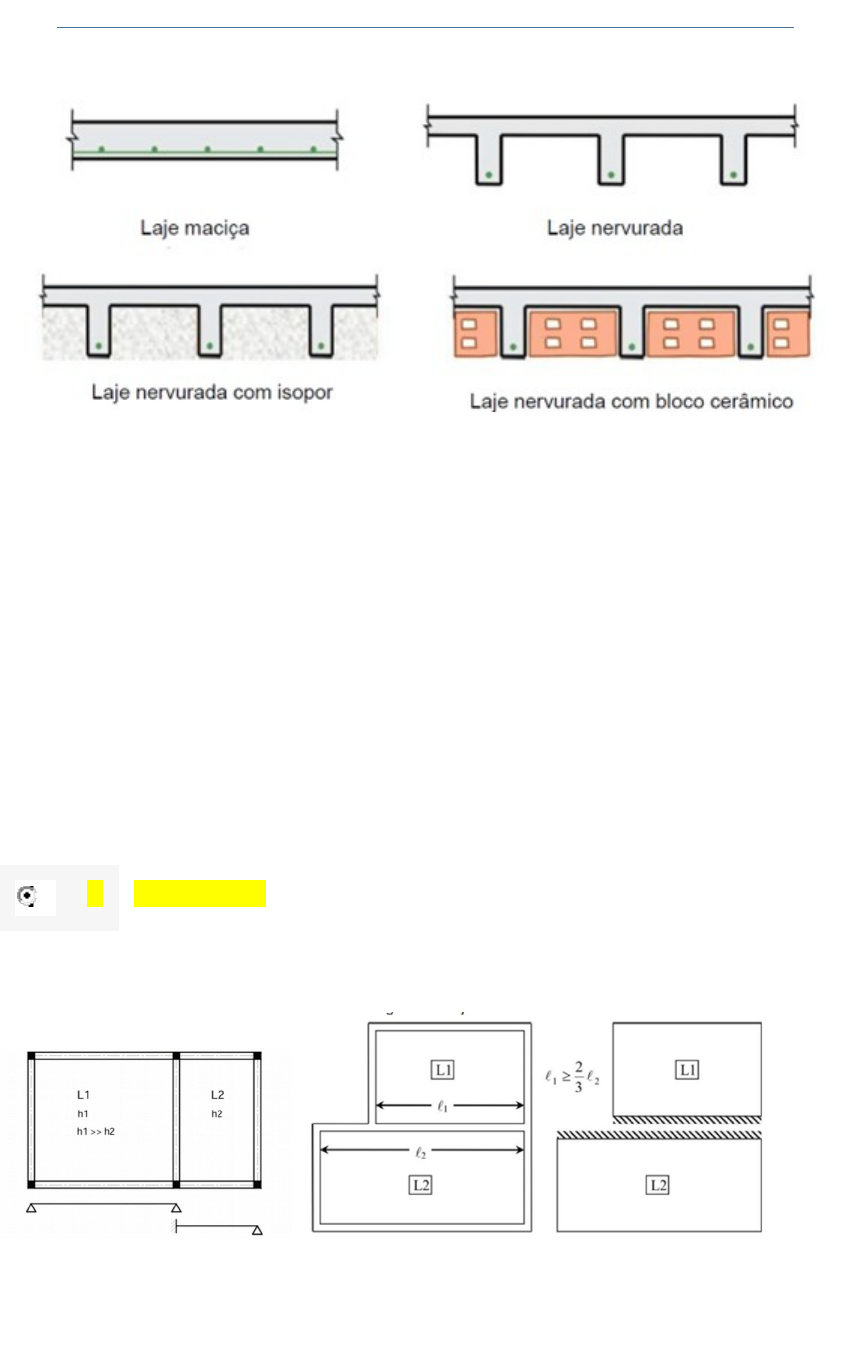

<p>APOL O1 – 2ª TENTATIVA – ESTRUTURA DE CONCRETO</p><p>Questão 1/10 - Estruturas de Concreto II</p><p>Observe a figura que exemplifica laje maciça e exemplos de lajes nervuradas.</p><p>Indique qual é o tipo de laje:</p><p>1. Lajes Nervurada</p><p>2. Lajes Maciças de concreto</p><p>(  ) São estruturas laminares de concreto armado, também conhecidas como placas, caracterizadas por sua espessura relativamente pequena em comparação com suas outras dimensões.</p><p>(  ) As nervuras forma uma estrutura de reforço interno, permitindo uma maior altura útil e rigidez.</p><p>(  ) Tem custo baixo devido ao peso próprio, considerando seus materiais de preenchimento.</p><p>(  ) Proporcionam uma superfície contínua e uniforme.</p><p>(  ) Não são a opção mais eficiente quando se necessita um peso menor da estrutura.</p><p>(  ) Tem custo elevado devido ao peso próprio, considerando armaduras e concreto.</p><p>(  ) Podem ter geometria de corte com ou sem preenchimentos.</p><p>C</p><p>2-1-1-2-2-2-1</p><p>Questão 2/10 - Estruturas de Concreto II</p><p>Avalie as figuras, onde são mostradas as vinculações das lajes. Lembre que h = espessura e l é o vão da laje.</p><p>Aponte a afirmativa correta.</p><p>1-Quando sobre um apoio comum, duas lajes contínuas apresentarem diferentes dimensões, considera-se o engaste no vão maior se este for igual ou superior a 2/3 do vão maior.</p><p>2-Como as lajes tem 4 bordas, poderá haver diversas combinações, sendo necessária apontar um número a cada laje, de moda a diferenciar as combinações de vínculos.</p><p>3-Quando duas lajes contínuas têm espessuras muito diferentes, como mostrado, é mais adequado considerar a laje de menor espessura (L2) engastada na de maior espessura (L1), mas a laje com maior espessura pode ser considerada apenas apoiada na borda comum as duas lajes.</p><p>C</p><p>Alternativa 2 e 3.</p><p>Questão 3/10 - Estruturas de Concreto II</p><p>Avalie a planta dos vínculos em lajes e defina:</p><p>Pode-se afirmar que:</p><p>(  ) A laje L3 é considerada simplesmente apoiada nas vigas V3 e V4, contínua na direção da laje L1 (apoiada sobre a V2) e engastada na direção da laje L2 (sem apoio).</p><p>(  ) A laje L1 é considerada simplesmente apoiada nas vigas V1 e V4, contínua na direção da laje L2 (apoiada sobre a V5) e contínua na direção da laje L3 (apoiada sobre a V2).</p><p>(  ) A laje L2 é considerada simplesmente apoiada nas vigas V1 e V3, contínua na direção das lajes L1 e L3 (apoiada sobre a V5) e com uma borda livre.</p><p>D</p><p>F-V-V</p><p>Questão 4/10 - Estruturas de Concreto II</p><p>Baseados na figura abaixo, é possível identificar:</p><p>Aponte a resposta incorreta.</p><p>1. A Laje, tem três lados engastados.</p><p>2. A carga uniformemente distribuída na laje é representada pela carga q.</p><p>3. P é uma carga pontual na laje.</p><p>4. S é uma carga de superfície.</p><p>5. A laje tem uma borda livre.</p><p>A</p><p>Alternativa 1</p><p>Questão 5/10 - Estruturas de Concreto II</p><p>O cobrimento de armaduras em concreto armado está intimamente ligado a durabilidade de uma estrutura. A ABNT NBR 6118/2023 traz informações considerando agressividade e cobrimentos de estruturas (em mm).</p><p>Avalie as tabelas a seguir:</p><p>Indique a resposta correta:</p><p>(  ) Para uma laje executada em ambiente rural, o cobrimento deve ser de 25mm.</p><p>(  ) Em regiões de orla litorânea, deve ser considerada a classe de agressividade IV.</p><p>(  ) Pilares com 25 mm de cobrimento podem ser fabricadas em áreas de cidades.</p><p>(  ) Em regiões industriais, uma viga deve conter pelo menos 50 mm de cobrimento.</p><p>C</p><p>F-V-F-V</p><p>Questão 6/10 - Estruturas de Concreto II</p><p>Avalie a figura de painel de lajes vinculadas e defina:</p><p>Aponte a resposta correta:</p><p>1-Apoio de viga e laje sem continuidade pode ser visto como exemplo no número 3.</p><p>2-O engaste é identificado como número 4 na imagem.</p><p>3-O número 5 indica continuidade de laje com rigidez semelhante.</p><p>4-Balanço é indicado pela figura 6.</p><p>5-A figura 1 mostra um apoio de viga e continuidade com rigidez menor.</p><p>E</p><p>Alternativas 1, 3 e 5.</p><p>Questão 7/10 - Estruturas de Concreto II</p><p>Em lajes maciças de concreto, as barras da armadura positiva devem terminar em gancho, para melhorar as condições de ancoragem. As figuras abaixo mostram os diferentes tipos de ancoragem que pode ser realizados na laje, bem como tipo de aço a ser utilizado em função da bitola.</p><p>Aponte a afirmativa correta:</p><p>( F ) O gancho de 90° é o mais conveniente, e sempre que possível deve ser usado.</p><p>(  ) Quando dobrado, o gancho de 90º, a ancoragem deve ter comprimento de 4 vezes a bitola ?.</p><p>(  ) Bitolas menores que 20 mm de diâmetro, dever considerar 8 vezes o diâmetro, quando usados com o aço CA-50.</p><p>(  ) D é o diâmetro interno da curvatura dos ganchos das armaduras longitudinais de tração.</p><p>(  ) Bitolas com valores acima de 20 mm devem ser utilizadas com CA-60.</p><p>D</p><p>F-F-F-V-F ?????</p><p>E</p><p>F-V-V-F-V</p><p>Questão 8/10 - Estruturas de Concreto II</p><p>Dentre as principais características de uma laje, podemos definir:</p><p>Aponte a resposta correta.</p><p>(  ) A laje pode ser considerada como elemento de superfície, que são aqueles em que uma das dimensões, geralmente chamada espessura, é relativamente pequena em comparação com as outras dimensões.</p><p>(  ) Lajes são feitas somente em casas de poucos pavimentos, pois o peso é elevado, prejudicando a estrutura de prédios de muitos pavimentos.</p><p>(  ) As lajes transmitem cargas para vigas ou diretamente para os pilares, quando possível.</p><p>(  ) Lajes são elementos que contribuem com o acréscimo de cargas em uma estrutura projetada onde somente há uma distribuição de cargas, não havendo o suporte da mesma.</p><p>(  ) Em edifícios, usualmente as lajes podem ser maciças, nervuradas ou pré-moldadas.</p><p>B</p><p>V-F-V-F-V</p><p>Questão 9/10 - Estruturas de Concreto II</p><p>Determinar as solicitações e flechas de uma laje armada em duas direções é uma tarefa que demanda trabalho aos projetistas, sendo inviável para os projetistas calculá-las à mão. O cálculo de uma laje pode envolver os seguintes métodos de cálculo:</p><p>1-Tabelas – baseadas em coeficientes que determinam componentes dos esforços solicitantes.</p><p>2-Analogia de grelhas – é feita conforme tabelas encontradas no comercio, sendo uma análise estrutural bem utilizada, que permite comparação entre tabelas.</p><p>3-Elementos Finitos - Método computacional, dividindo a estrutura em elementos menores, que quando conectados entre sí, fornecem resultados mais próximos.</p><p>Aponte a resposta correta.</p><p>B</p><p>Alternativas 1 e 3 estão corretas.</p><p>Questão 10/10 - Estruturas de Concreto II</p><p>As lajes são elementos estruturais de superfície amplamente utilizados em construções de médio e grande porte, destacando-se pela agilidade na execução, que facilita a construção de edifícios com muitos pavimentos. Rápido de executar, contribuindo para a maior eficiência da obra.</p><p>Aponte a afirmativa correta:</p><p>1-Custos elevados com formas, que são necessárias para moldar e suportar o concreto durante o processo de cura.</p><p>2-Maior peso da estrutura, pois o peso específico das lajes é grande devido à  quantidade de concreto utilizado para sua confecção.</p><p>3-Transporte e manuseio são facilitados, sendo a laje uma estrutura econômica e eficiente.</p><p>4-Falta de aproveitamento dos materiais, especialmente em lajes maciças, onde uma quantidade significativa de concreto é colocada na região inferior da laje, que é menos eficiente em termos de resistência à tração.</p><p>B</p><p>Alternativas 3 e 4.</p><p>C</p><p>Alternativas 1, 2 e 4. ?????</p><p>E</p><p>Todas as alternativas estão corretas.</p><p>Baseados na figura da laje a seguir, é possível determinar:</p><p>MARQUE VERDADEIRO OU FALSO</p><p>(  ) a1 mínimo = 0,5*t1 e a2 mínimo = 0,5*t2, sendo a o comprimento das vigas.</p><p>(  ) Lef deve ser maior ou igual a soma de l0, a1 e a2.</p><p>(  ) L0 é o vão efetivo da laje.</p><p>(  ) Se não existir uma viga a direita da laje, a1=t1</p><p>B</p><p>V-V-F-F ????????</p><p>D</p><p>V-V-V-F</p><p>image5.png</p><p>image6.png</p><p>image7.wmf</p><p>image8.png</p><p>image9.png</p><p>image10.png</p><p>image11.png</p><p>image12.png</p><p>image13.wmf</p><p>image14.png</p><p>image1.png</p><p>image2.wmf</p><p>image3.png</p><p>image4.png</p>
