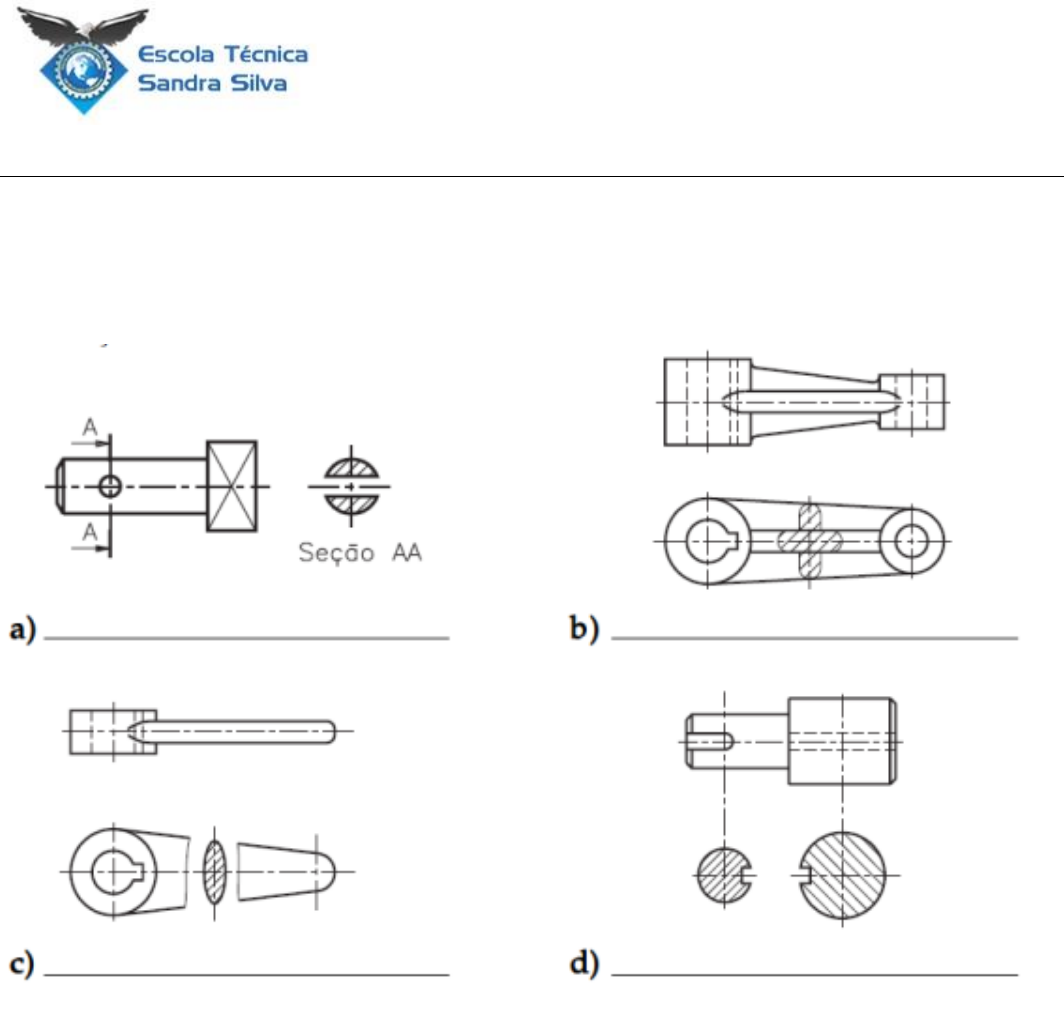

<p>1</p><p>TEMA DE TRABALHO DA AV1</p><p>Curso de Mecânica</p><p>Disciplina Desenho Técnico</p><p>1) Analise as vistas ortográficas e escreva, nas linhas indicadas, a localização das</p><p>seções.</p><p>2</p><p>2) Observe a perspectiva, em corte, e represente na vista ortográfica, a seção</p><p>correspondente.</p><p>3) Analise as perspectivas abaixo e assinale com um X as peças que podem ser</p><p>representadas com encurtamento.</p><p>4) Analise a perspectiva em corte e complete a vista frontal desenhando a linha de</p><p>ruptura e representando a seção interrompendo a vista.</p><p>3</p><p>5) Analise as vista ortográficas e escreva (C) para representação de corte e (S) para</p><p>representação de seção.</p><p>4</p><p>6) Estude as vistas ortográficas e faça o que é pedido;</p><p>a ) Faça um circulo em volta da seção representada dentro da vista sem interrompê-la;</p><p>b ) Faça um X na seção representada interrompendo a vista;</p><p>c ) Escreva, nos locais apropriados, os nomes das seções representadas fora da vista; e</p><p>d ) desenhe uma seta apontando para o encurtamento representado neste desenho.</p><p>7) Analise o modelo em perspectiva e represente a seção na vista frontal:</p><p>a) Interrompendo a vista.</p><p>5</p><p>b) sem interromper a vista.</p><p>8) Assinale com X a representação correta da seção nas projeções abaixo.</p>
