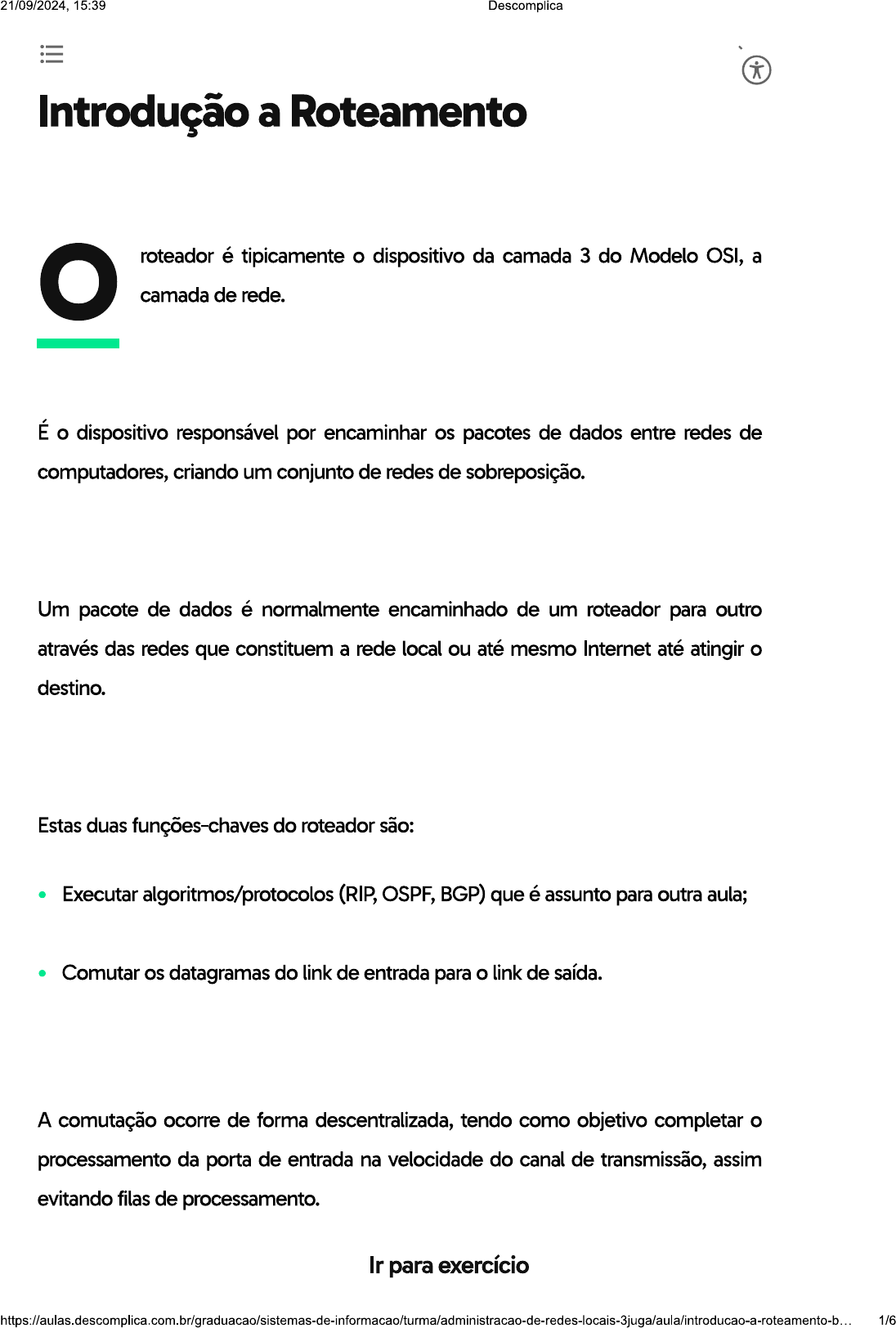

Introdução a Roteamento

Prévia do material em texto

<p>21/09/2024, 15:39 Descomplica Introdução a Roteamento O roteador é tipicamente o dispositivo da camada 3 do Modelo OSI, a camada de rede. É o dispositivo responsável por encaminhar os pacotes de dados entre redes de computadores, criando um conjunto de redes de sobreposição. Um pacote de dados é normalmente encaminhado de um roteador para outro através das redes que constituem a rede local ou até mesmo Internet até atingir o destino. Estas duas funções-chaves do roteador são: Executar algoritmos/protocolos (RIP, OSPF, BGP) que é assunto para outra aula; Comutar os datagramas do link de entrada para o link de saída. A comutação ocorre de forma descentralizada, tendo como objetivo completar o processamento da porta de entrada na velocidade do canal de transmissão, assim evitando filas de processamento. para exercício 1/6</p><p>21/09/2024, 15:39 Descomplica Comutação de memória Comutação de BUS Comutação via rede de interconexão Os roteadores funcionam como pontes entre redes, tendo cada interface um domínio de broadcast, com as seguintes características: Cada endereço configurado em cada interface do Firewall entra como Rota Diretamente conectada; Firewall como ponto para protocolo ARP (Address Resolution Protocol); roteamento pode ser dinâmico ou estático. Outra função importante é destacada pela realização de NAT (Network Address Translation) ou Rede de Tradução de Endereços. A função de NAT, exercida por roteadores e outros elementos de rede como Firewalls, realiza a tradução para a Internet dos endereços internos inválidos (RFC 1918) para a Internet. Por se tratar de uma rede privada, os IPs internos da rede (como 192.168.0.0/24) nunca poderiam ser passados para a Internet pois não são roteados e o computador que recebesse um pedido com um desses números não saberia para onde enviar a resposta. 2/6</p><p>21/09/2024, 15:39 Descomplica Sendo assim, os pedidos teriam de ser gerados com um IP global do router, uma requisição de um site por exemplo. Mas quando a resposta dessa requisi chegasse ao roteador, seria preciso saber a qual dos computadores presentes na LAN pertencia aquela solicitação. A solução encontrada foi fazer um mapeamento baseado no IP interno e na porta local do computador. Com esses dois dados NAT gera um número de 16 bits usando a tabela hash, este número é então escrito no campo da porta de origem. pacote enviado para fora leva IP global do router e na porta de origem o número gerado pelo NAT, desta forma o computador que recebe pedido sabe para onde tem de enviar a resposta. Quando router recebe a resposta faz a operação inversa, procurando na sua tabela uma entrada que corresponda aos bits do campo da porta e ao encontrar a entrada, é feito direcionamento para o computador correto dentro da rede privada. Esta funcionalidade apesar de complexa, é extremamente útil e reduz custos, levando em consideração valor de um IP público na internet. As redes locais podem utilizar apenas um endereço IP pois não é preciso alocar uma gama de endereços, apenas um endereço IP público é usado para todos os dispositivos. ICMP é um protocolo integrante do Protocolo IP, definido pela RFC 792, e utilizado para fornecer relatórios de erros ao host que deu origem aos pacotes enviados na rede.</p><p>21/09/2024, 15:39 Descomplica ICMP é transportado no campo de dados do pacote IP e é identificado como tipo de protocolo "1" pelo cabeçalho do IP. Entre os principais recursos do ICMP estão o "Ping" e o "Traceroute". IPv6 é a versão mais atual do Protocolo de Internet, a sexta versão. Originalmente oficializada em 2012, pelo IETF como a "nova geração do IP". endereçamento no IPv6 é de 128 bits (o quádruplo do IPv4), e inclui prefixo de rede e sufixo de host, entretanto, não existem classes de endereços, como acontece no IPv4. Um endereço padrão IPv6 deve ser formado por um campo provider ID, subscribe ID, subnet ID e node ID. node ID (ou identificador de interface) deve ter 64 bits, e pode ser formado a partir do endereço físico (MAC) no formato EUI 64. Existem no IPv6 tipos especiais de endereços: unicast - cada endereço corresponde a uma interface (dispositivo). multicast - cada endereço corresponde a múltiplas interfaces. É enviada uma cópia para cada interface. anycast corresponde a múltiplas interfaces que partilham um prefixo comum. Um datagrama é enviado para um dos dispositivos, por exemplo, mais 4/6</p><p>21/09/2024, 15:39 Descomplica próximo. Diferente do IPv4, no IPv6 não existe endereço broadcast, responsável por direcionar um pacote para todos os nós de um mesmo domínio. Com o IPv6 todas as redes locais devem ter prefixos /64. Isso é necessário para o funcionamento da autoconfiguração e outras funcionalidades. A representação do IPv6, encontra-se relacionada: Números hexadecimais de 16bits Separados Podem ser maiúsculos ou minúsculos Abreviações são possíveis Zeros à esquerda podem ser omitidos Zeros contínuos são representados por :: Exemplo: 2001:0db8:0000:130F:0000:0000:087C:140b 2001:0db8:0:130F::087C:140b 5/6</p><p>21/09/2024, 15:39 Descomplica Atividade extra Livro: Análise de Tráfego em Redes TCP/IP, de João Eriberto Mota Filho. 2013. Ed. Novatec. Referência Bibliográfica KUROSE, J. F.; ROSS, K. W. Redes de computadores e a internet. 6.ed. Pearson: 2013. TANENBAUM, A. S.; WETHERAL, D. Redes de computadores. 5.ed. Pearson: 2011. para exercício 6/6</p>
