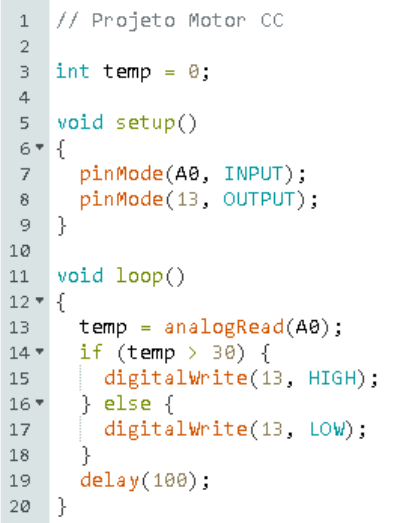

<p>Questão 1/5 - Sensores, Atuadores e Armazenamento (E)</p><p>O motor CC, do inglês DC (direct current), é o tipo de motor elétrico mais comum, sendo sua principal característica a velocidade. Como o</p><p>motor CC não tem precisão geralmente são encontrados em brinquedos, ventiladores, bombas d’agua, etc. Muitos projetos podem ser</p><p>realizados com motores de Corrente Contínua (CC). Imagem abaixo representa um projeto que utiliza um motor CC que foi conectado à porta</p><p>digital (pino 13) e um sensor de temperatura, que foi conectado à porta analógica (pino A0).</p><p>Conforme os conteúdos da Rota 5 da disciplina SENSORES, ATUADORES E ARMAZENAMENTO, sobre o tema PROJETO MOTOR CC</p><p>analise as afirmações referentes à imagem e assinale a alternativa verdadeira.</p><p>I. A variável temp é declarada do tipo inteiro e inicializada com o valor 0.</p><p>II. Na linha 13, a variável temp recebe o que está sendo lido do sensor que está conectado na porta analógica 0.</p><p>III. O motor vai ser alimentado quando a temperatura medida for maior ou igual a 30.</p><p>Você não pontuou essa questão</p><p>A As opções I e II estão corretas</p><p>B Somente a opção II está correta</p><p>C As opções I e III estão corretas</p><p>D Todas as opções estão corretas</p><p>Você assinalou essa alternativa (D)</p><p>Questão 2/5 - Sensores, Atuadores e Armazenamento (E)</p><p>O sensor de luminosidade, representado na figura, é conhecido pelo acrônimo LDR (Light Dependent Resistor), sendo um componente que</p><p>varia a sua resistência conforme a luminosidade no ambiente que ele se encontra. O sensor LDR é composto por uma área maior fabricado</p><p>com um material semicondutor. Conforme a exposição do sensor a luz a resistência elétrica vai variar, pois todo material semicondutor é</p><p>sensível à radiação.</p><p>Conforme os conteúdos da Rota 2 da disciplina SENSORES, ATUADORES E ARMAZENAMENTO, sobre o tema SENSOR DE</p><p>LUMINOSIDADE assinale a alternativa verdadeira sobre o sensor LDR.</p><p>A Quanto maior a quantidade de luz sobre ele, menor vai ser a resistência do LDR</p><p>Você assinalou essa alternativa (A)</p><p>B Quanto maior a quantidade de luz sobre ele, maior vai ser a resistência do LDR</p><p>C O LDR só vai variar se a luminosidade for natural</p><p>D O LDR só varia se a luminosidade se o ambiente for muito escuro</p><p>Questão 3/5 - Sensores, Atuadores e Armazenamento (E)</p><p>Os atuadores de movimento/força são classificados em tipos de acordo com o tipo de energia que ele utiliza. Cada tipo de atuador tem o seu</p><p>uso para um determinado objetivo, pois variam em força, velocidade, precisão, etc.</p><p>Conforme os conteúdos da Rota 4 da disciplina SENSORES, ATUADORES E ARMAZENAMENTO, sobre o tema ATUADORES analise a</p><p>figura e assinale qual o tipo de atuador é possível ser identificado.</p><p>A Atuadores de Temperatura</p><p>B Atuadores de Som</p><p>C Atuadores Pneumáticos</p><p>D Atuadores Hidráulicos</p><p>Você assinalou essa alternativa (D)</p><p>Questão 4/5 - Sensores, Atuadores e Armazenamento (E)</p><p>A inversão de rotação é muito comum nos motores elétricos. Os vidros (elétricos) dos carros utilizam essa inversão para abrir e fechar. As</p><p>parafusadeiras elétricas são outro exemplo de utilização da inversão do motor, pois utilizam uma direção para parafusar e outra (a inversão)</p><p>para desparafusar.</p><p>Conforme os conteúdos da Rota 5 da disciplina SENSORES, ATUADORES E ARMAZENAMENTO, sobre o tema PROJETO MOTOR CC –</p><p>ALTERANDO A DIREÇÃO analise a figura que representa um projeto para inverter a direção e escolha a alternativa onde todos os</p><p>componentes são utilizados no projeto.</p><p>A motor CC, sensor de luminosidade, protoboard</p><p>B jumpers, potenciômetro, câmera infravermelha</p><p>C protoboard, motor CC, potenciômetro</p><p>Você assinalou essa alternativa (C)</p><p>D Arduino, potenciômetro, sensor de luminosidade</p><p>Questão 5/5 - Sensores, Atuadores e Armazenamento (E)</p><p>Os atuadores possuem esse nome pois atuam no ambiente, sempre ligados há uma ação, uma realização de um trabalho. Sobre os</p><p>atuadores, analise as 3 afirmações. O funcionamento de um atuador é muito parecido com o funcionamento de um sensor, pois ele</p><p>transforma uma forma de energia em outra, mas o atuador faz o caminho ao contrário (inverso). Ao invés de transformar partes de uma</p><p>grandeza física em um sinal elétrico, ele transforma um sinal elétrico em uma grandeza física.</p><p>Conforme os conteúdos da Rota 4 da disciplina SENSORES, ATUADORES E ARMAZENAMENTO, sobre o tema ATUADORES analise as</p><p>afirmações e assinale a alternativa verdadeira sobre os atuadores.</p><p>I. Os atuadores atendem a comandos que podem ser manuais ou automáticos, ou seja, qualquer elemento que realize um comando</p><p>recebido de outro dispositivo, com base em uma entrada ou critério a ser seguido.</p><p>II. Existem somente 3 tipos de atuadores: força/movimento, temperatura e luminosidade.</p><p>III. os sensores e os atuadores são responsáveis pela detecção de alguma grandeza física.</p><p>Você não pontuou essa questão</p><p>A As opções I e II estão corretas</p><p>B Somente a opção I está correta</p><p>C As opções I e III estão corretas</p><p>Você assinalou essa alternativa (C)</p><p>D Todas as opções estão corretas</p>
