Relatorio de Aula Pratica - Arquitetura de Redes

Prévia do material em texto

Nome: João Henrique Ribeiro de Lima
Curso: CiberSegurança
Matricula: 3665279001
1. Introdução
Neste relatório, serão apresentadas as configurações realizadas para os protocolos de autenticação PPTP, L2TP e PPPoE em roteadores Cisco, utilizando o Cisco Packet Tracer. As etapas seguiram as instruções fornecidas pelo professor, visando aprender e praticar as configurações em ambientes virtuais.
2. Instalação e Configuração do Cisco Packet Tracer
Passo 1: Acessei o site oficial da Cisco NetAcademy e fiz login com minha conta
Passo 2: Escolhi a versão adequada do Packet Tracer para o meu sistema operacional (Windows).
Passo 3: Baixei o arquivo de instalação e executei-o, seguindo as instruções do assistente.
Passo 4: Iniciei o Cisco Packet Tracer após a conclusão da instalação.
Passo 5: Realizei a autenticação no Cisco Packet Tracer com minha conta da
Cisco NetAcademy.
3. Configuração do PPTP

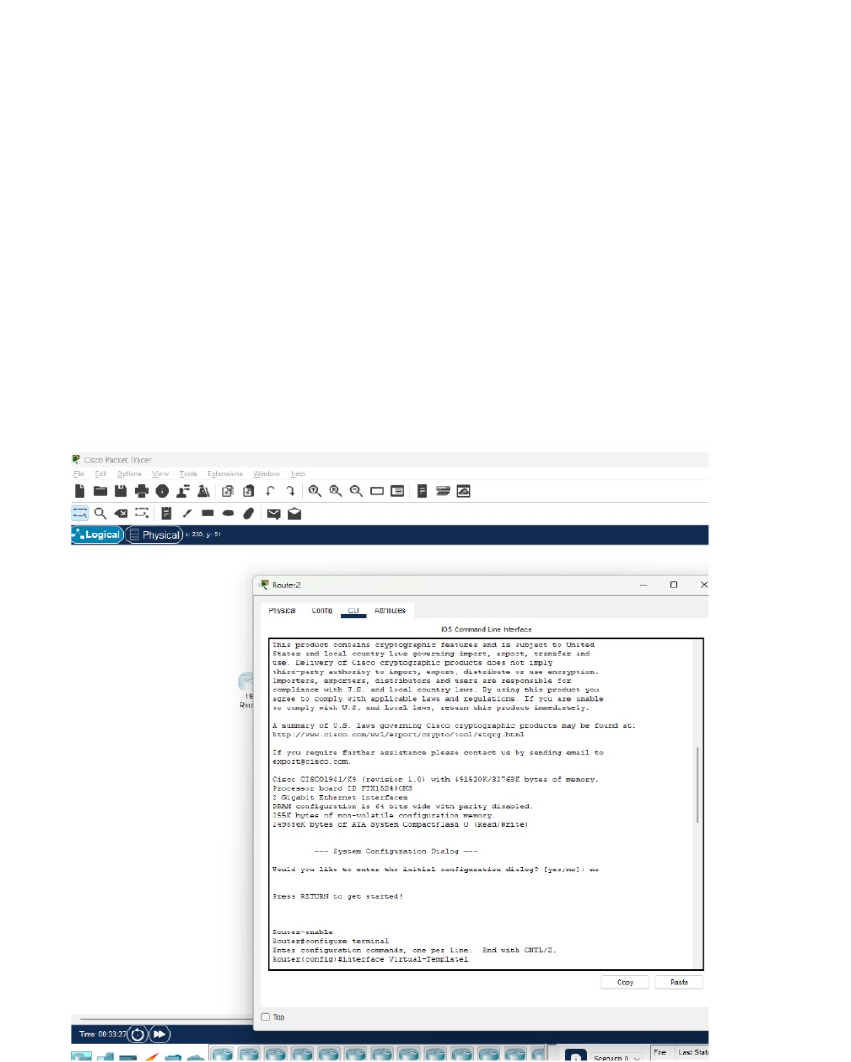

A) Acessei o roteador Cisco via simulador
B) Configurei uma interface PPTP com um nome de usuário e senha.
C) Configurei o roteador para autenticar as conexões PPTP.
D) Testei a conexão PPTP com um cliente.
4. Configuração do L2TP
A) Acessei o roteador Cisco.
B) Configurei uma interface L2TP com autenticação.
C) Configurei um servidor L2TP e atribuí um endereço IP para os clientes.
D) Testei a conexão L2TP com um cliente.
5. Configuração do PPPoE
A) Acessei o roteador Cisco.
B) Configurei uma interface PPPoE com autenticação por nome de usuário e senha.
C) Configurei um servidor PPPoE para atribuir endereços IP aos clientes.
D) Testei a conexão PPPoE com um cliente.
6. Checklist:
Realizei a instalação e autenticação do Cisco Packet Tracer.
Configurei e testei o PPTP.
Configurei e testei o L2TP.
Configurei e testei o PPPoE.
7. Conclusão
O processo de configuração dos protocolos de autenticação PPTP, L2TP e
PPPoE foi concluído com sucesso. A prática proporcionou uma compreensão mais profunda desses protocolos e das configurações necessárias em roteadores Cisco. O Cisco Packet Tracer mostrou-se uma ferramenta eficaz para simular redes e realizar experimentações práticas.

1. Introdução
Este relatório descreve as etapas realizadas para configurar ambientes virtuais usando o VirtualBox, conforme orientações fornecidas. O processo incluiu a criação de máquinas virtuais, configuração de rede heterogênea e simulação de um ambiente de hiperconvergencia.
2. Instalação do VirtualBox
Passo 1: Baixei o VirtualBox do site oficial da Oracle VirtualBox
(https://www.virtualbox.org/).
Passo 2: Após o download, instalei o VirtualBox seguindo as instruções fornecidas.
3. Criação de uma Máquina Virtual
Passo 1: Abri o VirtualBox após a instalação.
Passo 2: Cliquei no botão "Novo" para iniciar o Assistente de Criação de Máquinas Virtuais.
Passo 3: No assistente, preenchi as informações solicitadas, incluindo nome da máquina virtual, tipo e versão do sistema operacional.
Passo 4: Avancei no assistente e configurei a quantidade de memória RAM alocada para a máquina virtual.
Passo 5: Criei um disco rígido virtual, selecionando o tipo de arquivo, o tamanho e o local de armazenamento.
4. Instalação do Sistema Operacional na Máquina Virtual
Passo 1: Selecionando a máquina virtual criada, cliquei em "Iniciar" para iniciar a máquina virtual.
Passo 2: Segui as instruções na tela para instalar o sistema operacional desejado na máquina virtual.
5. Configuração de Rede Heterogênea
Passo 1: Preparei os dispositivos, garantindo que estivessem funcionando corretamente e com adaptadores de rede ativados.
Passo 2: Atribuí endereços IP manualmente em cada dispositivo, seguindo as instruções específicas para Windows, Linux e MacOS.
Passo 3: Ajustei as configurações do firewall em cada sistema operacional para permitir a comunicação entre dispositivos.
Passo 4: Testei a conectividade entre os dispositivos usando o comando ping nos diferentes sistemas operacionais.
6. Configuração de Hiperconvergência
Passo 1: Criei duas máquinas virtuais no VirtualBox, configurando o adaptador de rede como "Adaptador Interno" para criar uma rede isolada.
Passo 2: Configurei uma pasta compartilhada no host para servir como armazenamento compartilhado entre as VMs.
Passo 3: Instalei o software de cluster nas VMs e configurei para executar serviços que podem ser migrados entre elas.
Passo 4: Utilizei as ferramentas de cluster para simular a migração de serviços entre as VMs
7. Checklist
-Máquinas virtuais criadas e configuradas.
-Configuração da rede heterogênea concluída e testada.
-Ambiente de hiperconvergência configurado e testado, incluindo armazenamento compartilhado.
1. Introdução
Este relatório detalha os passos realizados para configurar redes e um ambiente de hiperconvergência, conforme as instruções fornecidas. Os procedimentos abrangem desde a preparação dos dispositivos até a configuração de máquinas virtuais no VirtualBox.
2. Preparação dos Dispositivos
Passo 1: Garanti que os dispositivos estivessem funcionando corretamente e com os adaptadores de rede ativados.
3. Atribuição de Endereços IP
Windows:
-Abri o Painel de Controle.
-Acessei "Central de Rede e Compartilhamento".
-Cliquei em "Alterar configurações do adaptador".
-Com o botão direito na conexão de rede, selecionei "Propriedades".
-Selecionei "Protocolo de Internet versão 4 (TCP/IPv4)" e configurei o endereço IP, máscara de sub-rede e gateway padrão. (Exemplo: 192.168.1.10, 255.255.255.0, 192.168.1.1)
Linux (linha de comando):
-Abri um terminal.
-Utilizei o comando ifconfig para listar as interfaces de rede disponíveis.
-Atribuí um endereço IP a uma interface específica usando o comando sudo ifconfig <interface> <endereço_IP> netmask <máscara>. (Exemplo: sudo ifconfig eth0 192.168.1.11 netmask 255.255.255.0)
MacOS:
-Abri as "Preferências do Sistema".
-Acessei "Rede".
-Selecionei a interface de rede e cliquei em "Avançado".
-Na guia "TCP/IP", configurei o endereço IP manualmente. (Exemplo: 192.168.1.12, 255.255.255.0, 192.168.1.)
4. Configuração do Firewall
Ajustei as configurações do firewall em cada sistema operacional para permitir o tráfego de entrada e saída na rede local.
5. Teste de Conectividade
Windows:
-Abri o Prompt de Comando.
Usei o comando ping <endereço_IP_do_outro_dispositivo> para verificar a conectividade.
Linux:
-Abri um terminal.
Utilizei o comando ping <endereço_IP_do_outro_dispositivo>.
MacOS:
-Abri o Terminal.
Utilizei o comando ping <endereço_IP_do_outro_dispositivo>.
6. Hiperconvergência
Passo 1: Criei duas máquinas virtuais no VirtualBox (VM1 e VM2), configurando o adaptador de rede das VMs como "Adaptador Interno".
Passo 2: Criei uma pasta compartilhada no host para servir como armazenamento compartilhado e adicionei essa pasta nas configurações das VMs.
Passo 3: Instalei o software de cluster nas VMs e configurei para executar serviços que podem ser migrados entre elas.
Passo 4: Utilizei as ferramentas de cluster para simular a migração de serviços entre as VMs.
7. Checklist
-Máquinas virtuais criadas e recursos configurados.
-Configuração da rede heterogênea concluída e testada.
-Comunicação entre dispositivos testada com sucesso.
-Ambiente de hiperconvergência configurado.
-Armazenamento compartilhado configurado e testado.
