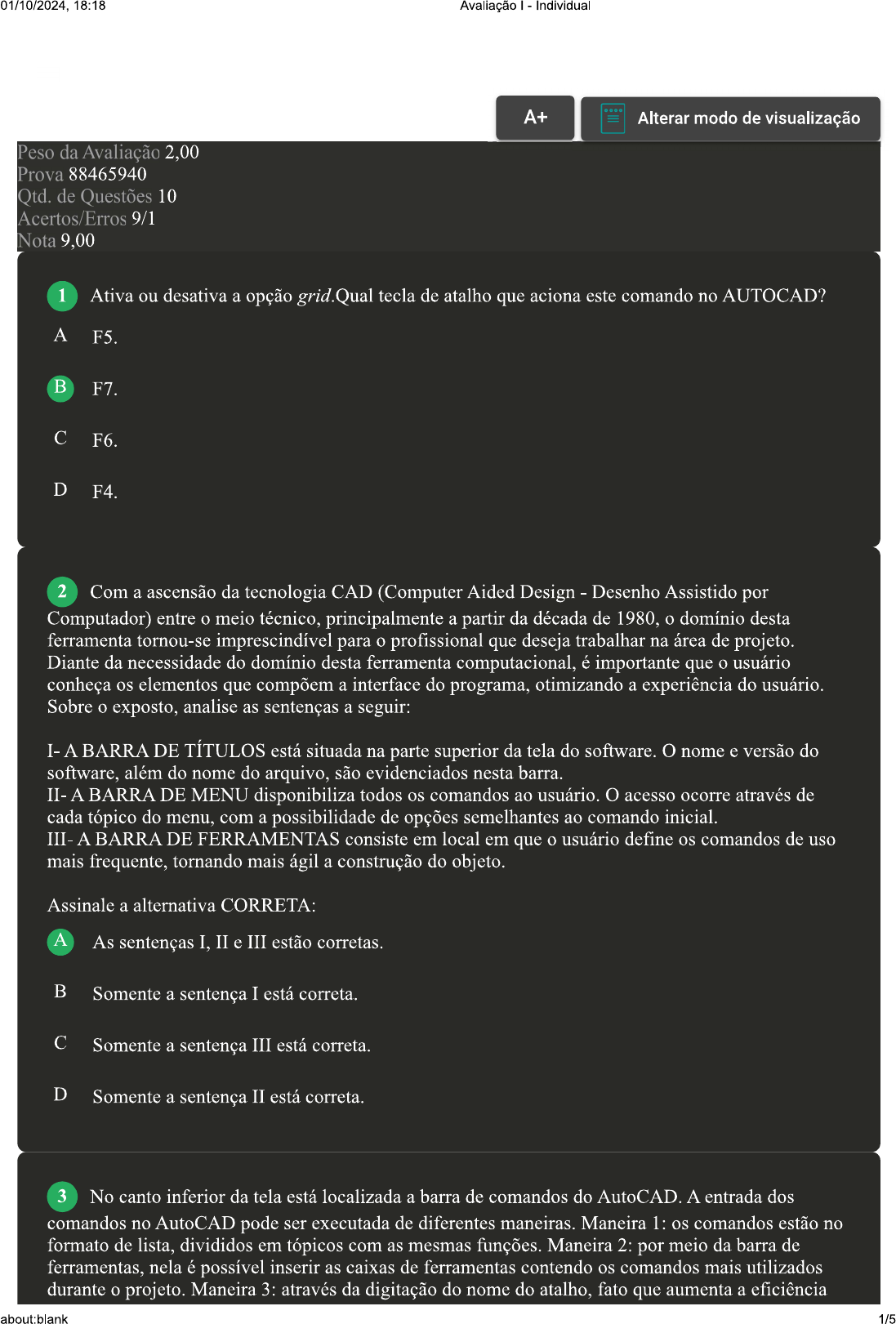

<p>01/10/2024, 18:18 Avaliação Individual A+ Alterar modo de visualização Peso da Avaliação 2,00 Prova 88465940 Qtd. de Questões 10 Acertos/Erros 9/1 Nota 9,00 1 Ativa ou desativa a opção grid.Qual tecla de atalho que aciona este comando no AUTOCAD? A F5. B F7. C F6. D F4. 2 Com a ascensão da tecnologia CAD (Computer Aided Design Desenho Assistido por Computador) entre meio técnico, principalmente a partir da década de 1980, domínio desta ferramenta tornou-se imprescindível para profissional que deseja trabalhar na área de projeto. Diante da necessidade do domínio desta ferramenta computacional, é importante que usuário conheça os elementos que compõem a interface do programa, otimizando a experiência do usuário. Sobre exposto, analise as sentenças a seguir: I- A BARRA DE TÍTULOS está situada na parte superior da tela do software. O nome e versão do software, além do nome do arquivo, são evidenciados nesta barra. II- A BARRA DE MENU disponibiliza todos os comandos ao usuário. O acesso ocorre através de cada tópico do menu, com a possibilidade de opções semelhantes ao comando inicial. III- A BARRA DE FERRAMENTAS consiste em local em que usuário define os comandos de uso mais frequente, tornando mais ágil a construção do objeto. Assinale a alternativa CORRETA: A As sentenças I, II e III estão corretas. B Somente a sentença I está correta. C Somente a sentença III está correta. D Somente a sentença II está correta. 3 No canto inferior da tela está localizada a barra de comandos do AutoCAD. A entrada dos comandos no AutoCAD pode ser executada de diferentes maneiras. Maneira 1: os comandos estão no formato de lista, divididos em tópicos com as mesmas funções. Maneira 2: por meio da barra de ferramentas, nela é possível inserir as caixas de ferramentas contendo os comandos mais utilizados durante projeto. Maneira 3: através da digitação do nome do atalho, fato que aumenta a eficiência about:blank 1/5</p><p>01/10/2024, 18:18 Avaliação Individual na elaboração do projeto. No que se refere à tecnologia CAD (Computer Aided Design/desenho auxiliado por computador), e as principais funções da barra de comandos, analise as sentenças a seguir: I- A barra de comandos é local de comunicação entre AutoCAD e usuário, realizando a interatividade. II- A barra de comandos proporciona aos profissionais uma melhoria da qualidade e uma maior precisão no desenvolvimento e dimensionamento dos projetos. III- A barra de comandos engloba funções de criação, abertura e salvamento de arquivos. IV- A barra de comandos engloba funções para inserir blocos, figuras e tabelas no desenho. V- Na barra de comandos, AutoCAD informa ações que estão sendo realizadas pelo usuário, enviando mensagens referentes a problemas que podem ter ocorrido durante a aplicação de um comando ou afirmando sua efetivação. Assinale a alternativa CORRETA: A As sentenças II, III e V estão corretas. B As sentenças I e II estão corretas. As sentenças I e V estão corretas. D As sentenças III e IV estão corretas. 4 No momento atual, os benefícios de utilização da tecnologia CAD (Computer Aided Design Desenho Assistido por Computador) são evidentes, relacionados à eficiência e à qualidade do desenho. Considerando os benefícios da utilização desta ferramenta computacional, praticamente impensáveis na metade do século XX, quando da sua criação, usuário precisa ter domínio sobre os elementos que constituem a interface do software AutoCAD para, avançar no desenvolvimento de projetos. Sobre exposto, classifique V para as sentenças verdadeiras e F para as falsas: ( ) A entrada de comandos no software AutoCAD pode ocorrer por dois meios: com uso do TECLADO ou com uso do MOUSE. ( A entrada de comandos através do TECLADO ocorre com seu cursor, selecionando comando na barra de ferramentas. ( ) A entrada de comandos através do MOUSE pode ocorrer por três modos: digitando nome completo do comando, digitando parte do nome e clicando com cursor sobre a alternativa desejada, digitando a abreviação do comando, todos na barra de comando. Assinale a alternativa que apresenta a sequência CORRETA: A B C D about:blank 2/5</p><p>01/10/2024, 18:18 Avaliação Individual 5 Para selecionar um comando utilizando a barra de MENU, deve-se clicar sobre um dos itens e, posteriormente, em uma das opções que aparecerão no formato de lista abaixo do item selecionado. Em alguns casos, a opção selecionada pode ser seguida de uma lista de sub opções ou uma caixa de diálogos na qual será necessário configurar alguns parâmetros para a aplicação da ação Cada tópico do MENU é caracterizado por apresentar um grupo de ações semelhantes. De acordo com AUTOCAD, qual comando que engloba as funções de visualização do desenho? A B File. C D Dimension. Revisar Conteúdo do Livro 6 Está localizada na parte superior da tela do AutoCAD. Quando se inicia um novo projeto, nome do software e a versão que está sendo utilizada ficam detalhados nela. No lado da versão, apresenta-se nome dado para arquivo e a extensão deste. No momento em que projeto é gravado no nome é atualizado pelo nome dado pelo usuário. Do que estamos falando? A Barra de títulos. B Barra de comando. C Barra de ferramentas. D Barra de menu. 7 No AutoCAD, os comandos básicos para desenhos podem ser acessados de diferentes maneiras de acordo com as preferências do usuário. Também estão disponibilizados para usuário três métodos de entradas de coordenadas, sendo estes os sistemas de coordenadas cartesianas, polares e ortogonais, representados pelas letras X: Y: Z. Sobre as coordenadas cartesianas, assinale a alternativa CORRETA: A As coordenadas cartesianas podem ser adicionadas como absolutas ou relativas. B Possibilitam que usuário desenhe com deslocamento nas direções horizontal e vertical, sendo isento da necessidade de informar a direção das coordenadas. C Não recomenda-se a utilização dessa coordenada quando usuário conhece todos os vértices do objeto a ser desenhado. D São relativas ao ponto de origem do sistema cartesiano (0,0). about:blank 3/5</p><p>01/10/2024, 18:18 Avaliação Individual 8 No AutoCAD, os comandos básicos para desenhos podem ser acessados de diferentes maneiras de acordo com as preferências do usuário. Também estão disponibilizados para usuário três métodos de entradas de coordenadas. sendo estes os sistemas de coordenadas cartesianas, polares e ortogonais. Sobre as características dos sistemas de coordenadas, analise as sentenças a seguir: I- As coordenadas cartesianas são relativas ao ponto de origem do sistema polar (0,0). Para inserir ponto não é necessário inserir a distância. II- As coordenadas cartesianas podem ser adicionadas como absolutas ou relativas. As coordenadas absolutas são consideradas sempre em relação ao ponto (0,0) do sistema cartesiano. III- As coordenadas polares possibilitam que usuário desenhe como deslocamento nas direções horizontal e vertical. IV- As coordenadas polares são relativas ao ponto de origem do sistema cartesiano (0,0). Para inserir ponto é necessário informar a distância (d) deste até ponto inicial do sistema (0,0). V- As coordenadas ortogonais não possibilitam que usuário desenhe como deslocamento nas direções horizontal e vertical. Assinale a alternativa CORRETA: A As sentenças II e IV estão corretas. B As sentenças II, III e V estão corretas. C As sentenças I e II estão corretas. D As sentenças I e V estão corretas. 9 Para iniciarmos um projeto no AutoCAD, devemos compreender como software entende as coordenadas de entrada e quais são as unidades de medidas ativas. Sendo assim, é importante saber que AutoCAD funciona com os sistemas de coordenadas World Coordinate System (WCS) e User Coordinate System (UCS). Com relação a estes sistemas, classifique V para as sentenças verdadeiras e F para as falsas: ( ) O sistema WCS é ativado apenas com a autorização do usuário. ) O plano geográfico ativo pode ser verificado pelo usuário no canto inferior esquerdo da interface gráfica. ( ) O usuário tem a possibilidade de criar diferentes planos de coordenadas UCS para desenho. ( ) O sistema WCS possibilita que usuário varie a direção dos planos X, Y e Z. Assinale a alternativa que apresenta a sequência CORRETA: A F F F F. B C V-F-V-V D V-V-V-V about:blank 4/5</p><p>01/10/2024, 18:18 Avaliação - Individual 10 O comando Rectang permite que usuário desenhe retângulos informando dois pontos de uma das diagonais. Quando comando Rectang é ativado, AutoCAD indica a opção para informar primeiro ponto de vértice (Specify First) ou alterar algumas propriedades dos retângulos (Chamfer, Elevation, Fillet, Thickness ou Width). Considerando as características do comando círculo ("Rectang"), classifique V para as sentenças verdadeiras e F para as falsas: ( ) Area: esta opção permite que usuário informe a área do retângulo e, posteriormente, também deve ser informada a dimensão da largura (lenth) ou da altura (width). ( ) Dimension: nesta opção usuário deve informar segundo ponto do vértice, qual faz uma diagonal com primeiro ponto. As coordenadas devem seguir padrão "@X,Y", desta forma, segundo ponto vai ser implantado em relação ao primeiro vértice e não ao ponto 0,0 do eixo cartesiano. ( ) Specify other: nesta opção usuário deve inserir a dimensão da largura, da altura e a localização do ( ) Rotation: nesta opção, AutoCAD permite que usuário insira ângulo entre eixo das abscissas (eixo X) para rotacionar Após a barra de comandos volta a exibir as informações referentes ao segundo vértice, sendo este também informado pelo usuário. Quando comando for finalizado, ângulo entre retângulo e as abscissas ainda estará sendo considerado no comando Rectang. Para voltar ao padrão, usuário deve acessar novamente a função Rotation e atribuir o valor zero para ângulo. Assinale a alternativa que apresenta a sequência CORRETA: A F-F-F-F. B V-F-F-V C D F-F-V-V Imprimir about:blank 5/5</p>
