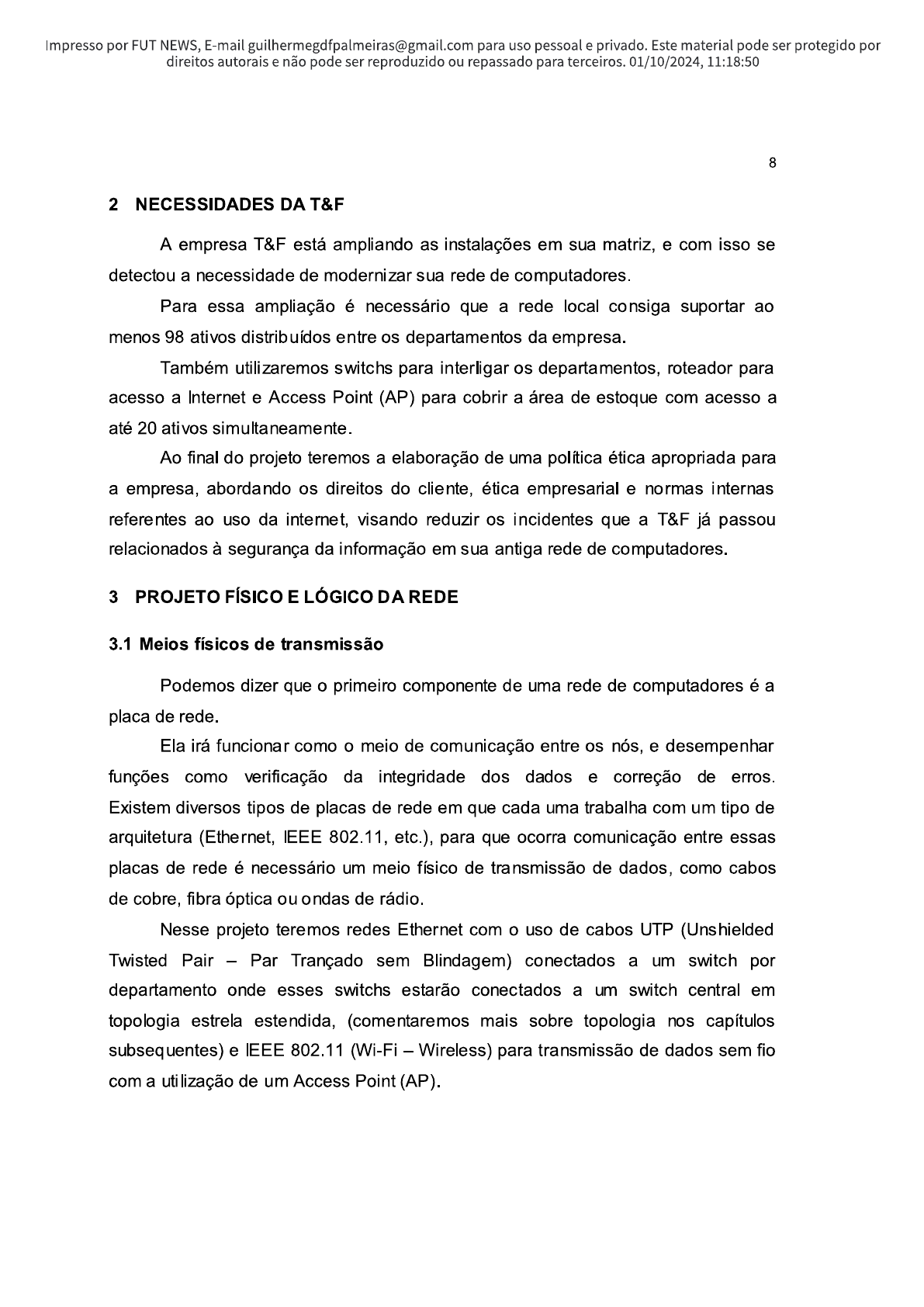

<p>Impresso por FUT NEWS, E-mail guilhermegdfpalmeiras@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 01/10/2024, 11:18:50 8 2 NECESSIDADES DA T&F A empresa T&F está ampliando as instalações em sua matriz, e com isso se detectou a necessidade de modernizar sua rede de computadores. Para essa ampliação é necessário que a rede local consiga suportar ao menos 98 ativos distribuídos entre os departamentos da empresa. Também utilizaremos switchs para interligar os departamentos, roteador para acesso a Internet e Access Point (AP) para cobrir a área de estoque com acesso a até 20 ativos simultaneamente. Ao final do projeto teremos a elaboração de uma política ética apropriada para a empresa, abordando os direitos do cliente, ética empresarial e normas internas referentes ao uso da internet, visando reduzir os incidentes que a T&F já passou relacionados à segurança da informação em sua antiga rede de computadores. 3 PROJETO FÍSICO E LÓGICO DA REDE 3.1 Meios físicos de transmissão Podemos dizer que o primeiro componente de uma rede de computadores é a placa de rede. Ela irá funcionar como o meio de comunicação entre os nós, e desempenhar funções como verificação da integridade dos dados e correção de erros. Existem diversos tipos de placas de rede em que cada uma trabalha com um tipo de arquitetura (Ethernet, IEEE 802.11, etc.), para que ocorra comunicação entre essas placas de rede é necessário um meio físico de transmissão de dados, como cabos de cobre, fibra óptica ou ondas de rádio. Nesse projeto teremos redes Ethernet com o uso de cabos UTP (Unshielded Twisted Pair - Par Trançado sem Blindagem) conectados a um switch por departamento onde esses switchs estarão conectados a um switch central em topologia estrela estendida, (comentaremos mais sobre topologia nos capítulos subsequentes) e IEEE 802.11 (Wi-Fi Wireless) para transmissão de dados sem fio com a utilização de um Access Point (AP).</p><p>Impresso por FUT NEWS, E-mail guilhermegdfpalmeiras@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 01/10/2024, 11:18:50 9 3.1.1 Cabeamento por par trançado O cabeamento por par trançado (Twisted Pair) é um cabo que possui pares de fios entrelaçados com intuito de diminuir as interferências eletromagnéticas. Os dois tipos de cabos par trançado mais utilizados são: UTP Unshielded Twistes Pair (Par Trançado sem Blindagem): Esse tipo de cabo é o mais utilizado atualmente devido ao custo mais acessível e ao fácil manuseio e instalação. Shielded Twisted Pair (Par Trançado com Blindagem): Esse tipo de cabo possui uma blindagem em malha metálica, e é recomendo para ambientes com interferência eletromagnética acentuada, devido a sua blindagem esses cabos possuem um custo mais elevado que o Esses cabos possuem diversas categorias, onde devemos verificar a real necessidade para qual utilizaremos em uma rede de dados. Nesse projeto utilizaremos o UTP Cat.5 (categoria 5), que possui largura de banda de até 100 MHz, e é o mais utilizado em redes LAN Local (Local Área Network, em português Rede Local) com aplicações 100BASE-TX & 1000BASE- T Ethernet. Cada estação de trabalho terá um cabo UTP ligado a um switch que estará ligado ao switch central da rede, para efetuar a transmissão de dados entre as outras estações em todos os departamentos da empresa. 3.1.2 Wireless Wi-Fi Wi-Fi é o nome dado a uma tecnologia de comunicação que tem nas frequências de rádio seu meio físico de transmissão de dados. A empresa Wi-Fi Alliance, que possui o registro do nome Wi-Fi, define o termo Wi-Fi como "wireless local área networks (WLAN)" no português, rede local sem fio. A tecnologia Wi-Fi funciona sem a necessidade de conexões física de cabos entre o emissor e o receptor em uma rede, utilizando tecnologia de rádio frequência (RF - Radiofrequency). Quando uma corrente de RF é fornecida a uma antena, um campo eletromagnético é criado e em seguida é capaz de se propagar através do espaço/ar.</p><p>Impresso por FUT NEWS, E-mail guilhermegdfpalmeiras@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 01/10/2024, 11:18:50 10 Para qualquer rede sem fio, é necessário um ponto de acesso (Acess Point - AP), sua principal tarefa é transmitir um sinal sem fio para que os computadores possam se conectar a rede de computadores, como na maioria dos casos uma rede sem fio está conectada a uma rede cabeada, o AP também serve para que dispositivos sem fio possam utilizar os recursos presentes na rede de dados cabeada. As principais vantagens de uma rede sem fio são: flexibilidade que permite que uma rede sem fio possa alcançar pontos onde uma rede cabeada não fosse capaz de alcançar, a facilidade de instalação evitando a necessidade de passagem de cabos em locais de difícil acesso, a facilidade de expansão e o custo de manutenção reduzida. Em contrapartida, uma rede Wi-Fi possui uma qualidade de serviço menor do que as redes cabeadas, devido às limitações do radiotransmissor e uma alta taxa de interferência, onde equipamentos elétricos são capazes de interferir na transmissão podendo ocorrer perda de dados e erros na transmissão. Em redes sem fios também precisamos dar uma atenção maior a segurança, já que essas redes são suscetíveis a interceptação indesejada, par isso o uso de senha de acesso com uma boa criptografia é essencial. Nesse projeto utilizaremos um Access Point (AP) para propagar a rede de dados a até 20 dispositivos simultaneamente no departamento de estoque da empresa. Para isso o Access Point será conectado ao switch central da rede, assim possibilitando que as os hosts sem fios se conecte a rede cabeada e possa utilizar todos os recursos da rede local. 3.2 Protocolos de Rede Protocolos são conjuntos de padrões utilizados para permitir que as estações da rede "conversem a mesma língua", ou seja, que consigam se entender ao trocarem informações dentro da rede, para que ocorra essa comunicação é preciso que todas as estações na rede utilizem o mesmo protocolo. Temos diversos protocolos em utilização hoje, porém o mais utilizado é o TCP/IP que é o protocolo padrão na Internet.</p><p>Impresso por FUT NEWS, E-mail guilhermegdfpalmeiras@gmail.com para uso pessoal e Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 01/10/2024, 11:18:50 11 nome TCP/IP vem de dois protocolos distintos, TCP (Tranmission Control Protocol Protocolo de Controle de Transmissão) e IP (Internet Protocol Protocolo de Internet). Nesse protocolo temos alguns benefícios importantes: Padronização: Todos os sistemas operacionais modernos oferecem suporte ao protocolo. Interconectividade: É possível conectar sistemas não similares e transferir dados entre esses sistemas, incluindo FTP e Roteamento: Permite que tanto tecnologias antigas quanto novas se conectem a Internet. Protocolo Robusto: Escalável e multiplataforma, com estrutura para utilizar sistemas operacionais cliente/servidor. Internet: É através desse protocolo que obtemos acesso à Internet. Os computadores de uma rede só conseguem acesso a Internet se estiverem configurados para utilizar TCP/IP. protocolo TCP/IP é incluído em quase todos os sistemas operacionais, como Unix, Linux, MacOS e Windows, não é necessária nenhuma implementação especifica de hardware ou softwares. Nessa arquitetura, utilizamos um roteador para interligar duas ou mais redes, tanto locais como de longas distâncias, podendo utilizar um computador com mais de uma interface de conexão ou um equipamento especifico. Nesse projeto utilizaremos um roteador para ligar nossa rede local a Internet, através desse protocolo. 3.3 Topologia de Rede Topologia de rede é a forma que os computadores são interligados, ela é quem define a estrutura da rede, temos duas partes nessa definição, a topologia física e a topologia lógica. A topologia física da rede é a forma com que os nós se conectam fisicamente à rede, já a topologia lógica refere-se a maneira como os dados são transmitidos através dessa rede, de um nó a outro, pelos cabos e placas de redes, as mais comuns são Broadcast (Ethernet) e passagem de Token (Token Ring), em Broadcast os dados são enviado a todos os nós espalhados pela rede já em passagem de Token um sinal de token controla o envio de dados pela rede.</p><p>Impresso por FUT NEWS, E-mail guilhermegdfpalmeiras@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 01/10/2024, 11:18:50 12 A escolha do tipo de topologia física não interfere no tipo de topologia lógica, já que podemos ter, por exemplo, uma topologia física de estrela com um barramento lógico ou uma topologia logica de anel com uma topologia física de estrela, etc. As topologias mais comuns são topologia barramento, em que os computadores estão ligados a um único barramento físico com a utilização de cabos coaxiais, topologia anel, em que os computadores estão ligados em sério formando um círculo, topologia estrela, em que os computadores se conectam a um switch/hub central responsável por repetir o sinal para todos os computadores na rede, topologia árvore, em que temos diversos barramentos conectados em alguns pontos da rede geralmente divididos entre barramentos principais, secundários e terciários, topologia malha, em que todos os computadores são conectados a diversos outros na rede e a topologia híbrida, em que podemos ter duas ou mais topologias em uma única estrutura. 3.3.1 Topologia Barramento Figura 1 - Topologia Barramento Fonte: autor, 2016. Pontos positivos: Estrutura simples, utilização de menos cabos. Pontos negativos: Ocasionalmente a rede pode se tornar lenta devido a uso mais intenso e dificuldade em localizar falhas.</p><p>Impresso por FUT NEWS, E-mail guilhermegdfpalmeiras@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 01/10/2024, 11:18:50 13 3.3.2 Topologia Anel Figura 2 - Topologia Anel Fonte: autor, 2016. Pontos positivos: Simples instalação, desempenho razoavelmente uniforme em condições diversas. Pontos negativos: Em caso de falha em uma estação toda a rede para de funcionar. 3.3.3 Topologia Estrela Figura 3 - Topologia Estrela Fonte: O autor, 2016. Pontos positivos: Mais tolerante a falhas na rede, fácil instalação e monitoração, gerenciamento centralizado, fácil adição de novos computadores.</p><p>Impresso por FUT NEWS, E-mail guilhermegdfpalmeiras@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 01/10/2024, 11:18:50 14 Pontos negativos: Devido ao uso de mais cabos a instalação possui custo elevado, falha no dispositivo central causa paralisação de 3.3.4 Topologia Árvore Figura 4 - Topologia Arvore Fonte: autor, 2016. Pontos positivos: Fácil expansão se necessário, divisão da rede em segmentos facilitando a manutenção. Pontos negativos: Depende muito do barramento principal e em caso de erro no barramento toda a rede é parada, em uma estrutura muito grande a manutenção pode torna-se difícil. 3.3.5 Topologia Malha Figura 5 - Topologia Malha Fonte: autor, 2016.</p><p>Impresso por FUT NEWS, E-mail guilhermegdfpalmeiras@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 01/10/2024, 11:18:50 15 Pontos positivos: Possui diversos caminhos possíveis para comunicação, em caso de problema em um nó a rede continua em funcionamento e em caso de problema em um dos cabos a transmissão pode seguir por outro caminho. Pontos negativos: Planejamento complexo e custo muito elevado. 3.3.6 Topologia Híbrida Figura 6 Topologia Hibrida Fonte: autor, 2016. Pontos positivos: Fácil manutenção e possibilidade de isolar uma área defeituosa da rede, fácil expansão sem necessidade de modificar a topologia, flexível. Pontos negativos: Complexidade para implantação e configuração, custo elevado de equipamentos e infraestrutura. 3.4 Escolha da Topologia Levando em consideração os pontos citados no tópico anterior, utilizaremos um tipo de topologia em estrela, que apesar de possuir um custo maior de instalação é a mais recomendada para esse projeto, assim caso ocorre algum problema em uma determinada estação não irá comprometer a transmissão de dados no restante da rede, evitando que a paralisação de uma estação acarrete na paralisação de toda a rede. Devido ao projeto da empresa necessitar de um número grande de computadores na rede, utilizaremos a topologia em estrela estendida, essa topologia funciona como a topologia em estrela, porém com o uso de mais switches ligados ao switch central assim estendendo a capacidade e alcance da rede.</p><p>Impresso por FUT NEWS, E-mail guilhermegdfpalmeiras@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 01/10/2024, 11:18:50 16 3.5 Desenho da Topologia Figura 7 - Desenho da Topologia TOTAL 40 COMPUTADORES [...] 3 ADM ADM 3 MKT FIN 1 50-24 de Administrativo 2950-24 Marketing 2950-24 Financeiro witch Switch ADM Switch MKT Switch FINANCEIRO [...] Server-PT Server- PC-PT Servidor de VEN Servidor VEN 2950-24 Switch VENDAS Server-PT Active Directory 2950-24 Access) Switch Estoque Estoque Terminais PDV Laptop-PT Server-PT PC-PT Servidor de Arquivo PDV de Print Eletro 2950-24 Switcho PC-PT TabletPC-PT PDV PC-P 2950-24 SMARTPHONE-PT Tablet PC 1 PC CAC Administrador PDV 10 Setor PC-PT PC de Consulta de Preço de PC PC-PT Switch Testes PC 7 PC-PT PC PC 5 [...] PC-PT PC-PT PC-PT PC-PT PC-PT PC-PT PC 8 CONSULTA CONSULTA 20 Fonte: autor, 2016. 3.6 Hardware e Configuração da Rede projeto da T&F necessita que a rede de computadores consiga abrigar até 105 ativos, sendo 85 por meio físico em cabeamento par trançado e com IP fixo e 20 por meio físico de transmissão via rádio frequência (Wi-Fi) com IP dinâmico pelo uso do DHCP Wireless do AP. Nos tópicos a seguir iremos descrever as necessidades de hardware e as configurações da rede, para que seja possível a essa rede atender o que a empresa precisa. 3.6.1 Equipamentos de Rede e Ativos Necessários Para a rede de computador cumprir com as necessidades da T&F serão necessários os seguintes equipamentos:</p><p>Impresso por FUT NEWS, E-mail guilhermegdfpalmeiras@gmail.com para uso pessoal e privado Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 01/10/2024, 11:18:50 17 1. 79 computadores 11 computadores para os terminais PDV, sendo 1 para administração. 20 computadores para consulta de preços. 3 computadores para a Central de Atendimento ao Cliente. 2 computadores para o Setor Eletro. 1 computador para o Setor de Testes. 1 computador para o Setor Solidariedade. 1 computador para o Setor Experiência Afro-Brasileiro. 40 computadores para o Setor Administrativo. i. 5 computadores para o departamento de ii. 6 computadores para o departamento administrativo. iii. 4 computadores para o departamento de marketing. iv. 7 computadores para o departamento financeiro. V. 18 computadores para o departamento de vendas. 2. 5 Servidores Servidor de Aplicações. Servidor SQL. Servidor de Backup. Active Directory. Servidor de Arquivos. 3. 1 Impressora 4. 11 Switches 5. 1 Roteador 6. 1 Access Point Wireless 3.6.2 Endereçamento IP 3.6.2.1 Endereço IP Para que a implantação de uma rede de computadores ocorra com sucesso, é importante que tenhamos conhecimento de como distribuir os endereços IP corretamente. endereço IP é o endereço lógico da rede, e cada um desses endereços está associado a uma interface física da rede, como a uma placa de rede em um</p>
