Segurança em Caldeiras

Prévia do material em texto

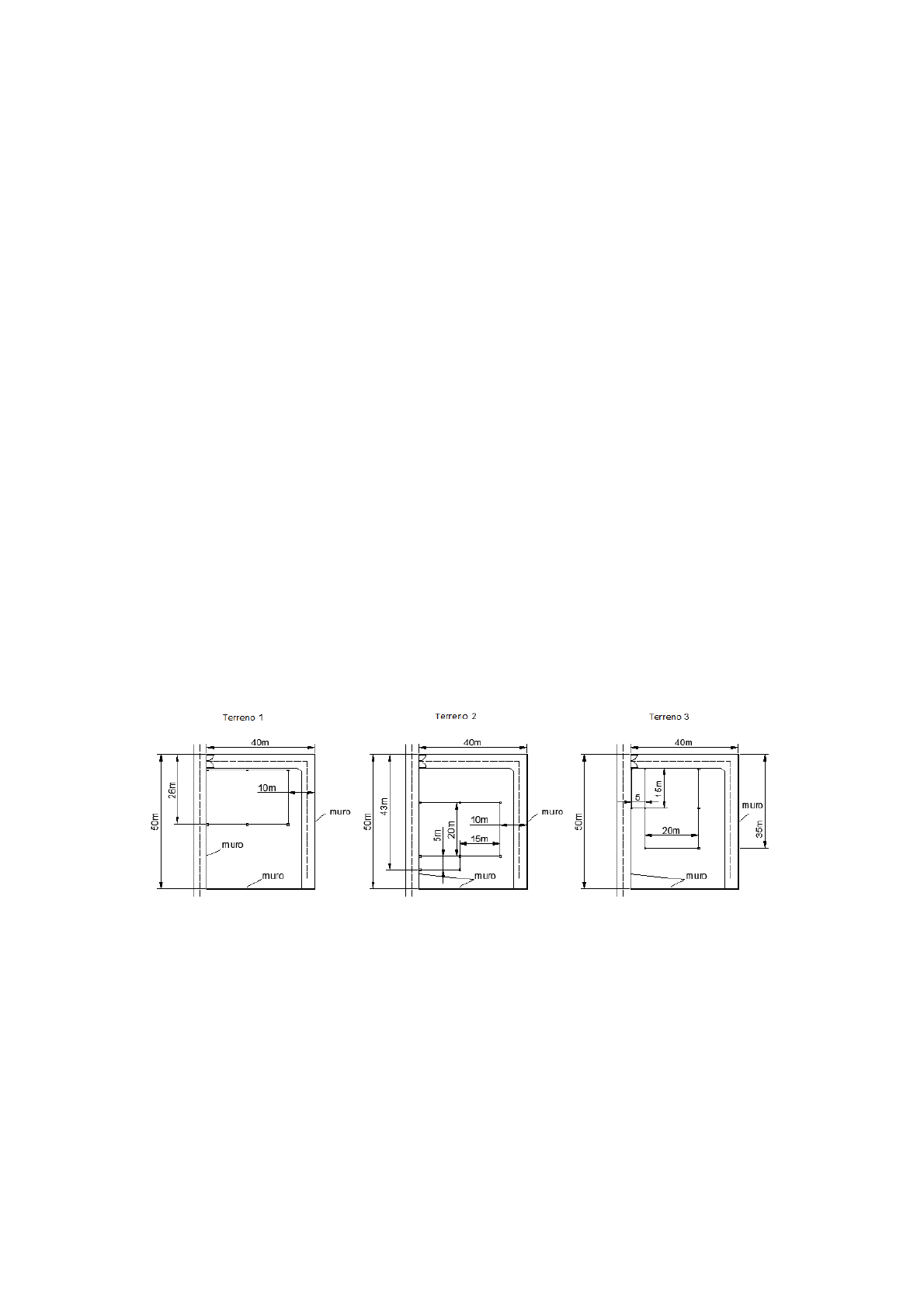

<p>Impresso por Willian Sousa, CPF 702.982.551-97 para uso pessoal e privado. Este material pode ser protegido por direitos autorais e</p><p>não pode ser reproduzido ou repassado para terceiros. 28/03/2021 16:59:56</p><p>Disciplina: Prevenção e Controle de Riscos em Máquinas, Equipamentos e</p><p>Instalações I</p><p>Identificação da tarefa: Tarefa 1. Unidade 1. Envio de arquivo</p><p>Pontuação: 15 pontos</p><p>Tarefa 1</p><p>Considere as caldeiras descritas a seguir:</p><p> Caldeira 1:a gás, 25 toneladas de vapor, pressão de 290libras.</p><p> Caldeira 2:a combustível sólido (lenha), 15 toneladas de vapor, pressão de</p><p>170libras.</p><p> Caldeira 3:a óleo, 5 toneladas de vapor, pressão de 70libras, volume de</p><p>80litros.</p><p>Observe os de terreno abaixo, em que a Caldeira 1 será instalada nolayouts</p><p>Terreno 1, a Caldeira 2 será instalada no Terreno 2 e a Caldeira 3 será</p><p>instalada no Terreno 3:</p><p>Fonte:próprio autor.</p><p>Com base nas informações acima e na leitura da Unidade 1“Caldeiras e Vasos</p><p>de Pressão” e da NR 13 – Caldeiras, Vasos de Pressão e Tubulações,</p><p>apresente o solicitado a seguir:</p><p>a) Classifique as caldeiras acima, segundo a NR-13 (disponível na biblioteca</p><p>da disciplina), e relacione os equipamentos de segurança necessários para</p><p>o local de instalação e para as caldeiras.</p><p>Impresso por Willian Sousa, CPF 702.982.551-97 para uso pessoal e privado. Este material pode ser protegido por direitos autorais e</p><p>não pode ser reproduzido ou repassado para terceiros. 28/03/2021 16:59:56</p><p>b) Liste todos os documentos das caldeiras relacionados à segurança do</p><p>trabalho e quais que acompanham a mesma no caso de venda.</p><p>c) Projete o (planta baixa) de instalação das caldeiras, considerando oslayout</p><p>layouts de terreno já apresentados. Aloque a caldeira de forma a ter o</p><p>melhor aproveitamento no caso de instalações futuras. Demarque as</p><p>restrições onde outras edificações não podem ocupar. Nos , desenhelayouts</p><p>paredes, portas, etc., de forma que se tenha o maior detalhamento possível.</p><p>Considere que todas as caldeiras tenham as dimensões 8m x 2m.</p><p>d) Monte um cronograma de inspeções das caldeiras com as atividades a</p><p>serem realizadas em um período de seis meses.</p><p>Bom trabalho!</p><p>RESPOSTAS ABAIXO</p><p>Impresso por Willian Sousa, CPF 702.982.551-97 para uso pessoal e privado. Este material pode ser protegido por direitos autorais e</p><p>não pode ser reproduzido ou repassado para terceiros. 28/03/2021 16:59:56</p><p>a) Caldeira 1 – Categoria A (20.39 Kgf/cm2) superior a 1960 KPa (19.98 Kgf/cm2);</p><p>Caldeira 2 – Categoria B (11.95 Kgf/cm2) maior que 5.99 e menor que 19.98;</p><p>Caldeira 3 – Categoria C (4.92 Kgf/cm2) menor ou inferior a 588 KPa (5.99</p><p>Kgf/cm2) e o volume interno é igual ou inferior a 100 (cem) litros.</p><p>Quando ocorrer alteração no valor da PMTA da caldeira, deverão ser executados os ajustes</p><p>necessários nas pressões de abertura das válvulas de segurança, na placa de identificação e</p><p>outros elementos de controle dependentes deste valor.</p><p>O engenheiro de SST deve saber que constitui risco grave e iminente a falta de qualquer um dos</p><p>seguintes itens:</p><p> Válvula de segurança com pressão de abertura ajustada em valor igual ou</p><p>inferior à PMTA.</p><p> Instrumento que indique a pressão do vapor acumulado.</p><p> Injetor ou outro meio de alimentação de água, independentemente do sistema</p><p>principal, em caldeiras a combustível sólido.</p><p> Sistema de indicação para controle do nível de água ou outro sistema que evite o</p><p>superaquecimento por alimentação deficiente.</p><p>As válvulas de segurança, mesmo que ajustadas para abertura na PMTA deverão ser</p><p>adequadamente projetadas, ser adequadamente instaladas e ser adequadamente</p><p>mantidas. Para casos onde essas premissas não forem atendidas, a válvula de segurança</p><p>será considerada como inexistente.</p><p>O mostrador do instrumento indicador de pressão pode ser analógico ou digital e poderá</p><p>ser instalado na própria caldeira ou na sala de controle.</p><p>Entende-se por sistema de indicação de nível de água qualquer dispositivo com função</p><p>equivalente aos visores de coluna de água. Caso a coluna de água não consiga ser lida</p><p>corretamente por problemas de vazamento ou bloqueio, deverá ser imediatamente</p><p>acionado o procedimento de paralisação da caldeira.</p><p>Em seu corpo, toda caldeira deve ter afixada à placa de identificação indelével com no</p><p>mínimo as seguintes informações: fabricante, número de ordem dado pelo fabricante da</p><p>caldeira, ano de fabricação, Pressão Máxima de Trabalho Admissível (PMTA), pressão</p><p>de teste hidrostático, capacidade de produção de vapor, área da superfície de</p><p>aquecimento, código de projeto e ano de edição.</p><p>Estes dados apresentam uma importância enorme, visto que o ciclo de vida de uma</p><p>caldeira pode ser superior a 25 anos e é fácil a ocorrência de perda da documentação.</p><p>Sendo assim, essa placa garante uma redundância na informação. Os dados que são</p><p>utilizados pelo PH podem ser usados também durante os procedimentos de manutenção</p><p>e verificação da vida útil da caldeira e até mesmo na reconstituição do prontuário da</p><p>caldeira.</p><p>b) Toda caldeira deve possuir, no estabelecimento onde estive instalada, a seguinte</p><p>documentação, devidamente atualizada:</p><p>a) "Prontuário da Caldeira", contendo as seguintes informações:</p><p>- código de projeto e ano de edição;</p><p>- especificação dos materiais;</p><p>- procedimentos utilizados na fabricação, montagem, inspeção final e determinação da</p><p>PMTA;</p><p>Impresso por Willian Sousa, CPF 702.982.551-97 para uso pessoal e privado. Este material pode ser protegido por direitos autorais e</p><p>não pode ser reproduzido ou repassado para terceiros. 28/03/2021 16:59:56</p><p>- conjunto de desenhos e demais dados necessários para o monitoramento da vida útil da</p><p>caldeira;</p><p>- características funcionais;</p><p>- dados dos dispositivos de segurança;</p><p>- ano de fabricação;</p><p>- categoria da caldeira;</p><p>b) "Registro de Segurança"</p><p>c) "Projeto de Instalação",</p><p>d) "Projetos de Alteração ou Reparo”</p><p>e) "Relatórios de Inspeção</p><p>Quando inexistente ou extraviado, o "Prontuário da Caldeira" deve ser reconstituído</p><p>pelo proprietário, com responsabilidade técnica do fabricante ou de "Profissional</p><p>Habilitado" sendo imprescindível a reconstituição das características funcionais, dos</p><p>dados dos dispositivos de segurança e dos procedimentos para determinação da PMTA.</p><p>Quando a caldeira for vendida ou transferida de estabelecimento, os documentos</p><p>mencionados nas alíneas "a", "d", e "e" devem acompanhá-la.</p><p>c) Foto caldeiras em anexo</p><p>d) A inspeção de segurança conforme NR 13 trata-se de uma exigência do Ministério o</p><p>Trabalho, com o objetivo de estabelecer requisitos mínimos para gestão da integridade</p><p>estrutural de caldeiras a vapor, vasos de pressão e suas tubulações de interligação nos</p><p>aspectos relacionados à instalação, inspeção, operação e manutenção, visando à</p><p>segurança e à saúde dos trabalhadores.</p><p>A empresa através de seu empregador é o responsável pela adoção das medidas</p><p>determinadas na NR 13, devendo, portanto estar ciente da obrigatoriedade para maior</p><p>segurança das inspeções de segurança em caldeiras, vasos sob pressão e tubulação.</p><p>Estas inspeções de Segurança auxiliam na:</p><p>– Detecção dos riscos que possam contribuir para a ocorrência de acidentes de trabalho</p><p>e doenças ocupacionais;</p><p>– Redução significativa do número de acidentes;</p><p>– Elevar o interesse dos trabalhadores pelas questões de segurança e saúde do trabalho;</p><p>– Diminuição da ocorrência de danos ao patrimônio físico da empresa;</p><p>– Redução dos encargos trabalhistas e previdenciários.</p><p>Tipos de Inspeção de Segurança em caldeiras conforme NR-13:</p><p>Inspeção inicial: deve ser realizada por profissional habilitado, em caldeiras novas,</p><p>antes de sua entrada em operação, visa a detecção e a eliminação dos riscos já no seu</p><p>início, sendo assim uma ótima ferramenta no combate aos acidentes de trabalho e</p><p>doenças ocupacionais.</p><p>Inspeção Periódica: é realizada anualmente em períodos</p><p>preestabelecidos,</p><p>compreendendo exame interno e externo.</p><p>Impresso por Willian Sousa, CPF 702.982.551-97 para uso pessoal e privado. Este material pode ser protegido por direitos autorais e</p><p>não pode ser reproduzido ou repassado para terceiros. 28/03/2021 16:59:56</p><p>Inspeção Extraordinária: deve ser realizada:</p><p>a) sempre que a caldeira for danificada por acidente ou outra ocorrência capaz de</p><p>comprometer sua segurança;</p><p>b) quando a caldeira for submetida à alteração ou reparo importante capaz de alterar</p><p>suas condições de segurança;</p><p>c) antes de a caldeira ser recolocada em funcionamento, quando permanecer inativa por</p><p>mais de 6 (seis) meses;</p><p>d) quando houver mudança de local de instalação da caldeira.</p><p>Inspeção de integridade: No máximo, ao completar 25 (vinte e cinco) anos de uso, na</p><p>sua inspeção subsequente, as caldeiras devem ser submetidas a uma avaliação de</p><p>integridade com maior abrangência para determinar a sua vida remanescente e novos</p><p>prazos máximos para inspeção, caso ainda estejam em condições de uso.</p><p>No Período de 6 (seis) meses :</p><p>+Inspeção inicial: deve ser realizada por , em caldeiras novas, antes de suaprofissional habilitado</p><p>entrada em operação, visa à detecção e a eliminação dos riscos já no seu início, sendo assim uma ótima</p><p>ferramenta no combate aos acidentes de trabalho e doenças ocupacionais.</p><p>+ Inspeção Periódica: é realizada anualmente em períodos preestabelecidos, compreendendo exame</p><p>interno e externo. : realizada no inicio do ano sendo valida dentro do período de seis meses. Observação</p><p>+Inspeção Extraordinária: deve ser realizada:</p><p>a) sempre que a caldeira for danificada por acidente ou outra ocorrência capaz de comprometer sua</p><p>segurança; (será feita a inspeção se a caldeira tiver sido danificada);</p><p>b) quando a caldeira for submetida à alteração ou reparo importante capaz de alterar suas condições de</p><p>segurança; (será feita a solda ou reparo se dentro dos seis meses será verificado se há alguma alteração);</p><p>c) antes de a caldeira ser recolocada em funcionamento, quando permanecer inativa por mais de 6 (seis)</p><p>meses;</p><p>d) quando houver mudança de local de instalação da caldeira.</p><p>+ Inspeção de integridade: No máximo, ao completar 25 (vinte e cinco) anos de uso, na sua inspeção</p><p>subseqüente, as caldeiras devem ser submetidas a uma avaliação de integridade com maior abrangência</p><p>para determinar a sua vida remanescente e novos prazos máximos para inspeção, caso ainda estejam em</p><p>condições de uso. ( será necessário passar por esta inspeção se a caldeira completar seus 25 anos de vida e</p><p>assim submetida as avaliações de integridade com maiores cuidados).</p>
