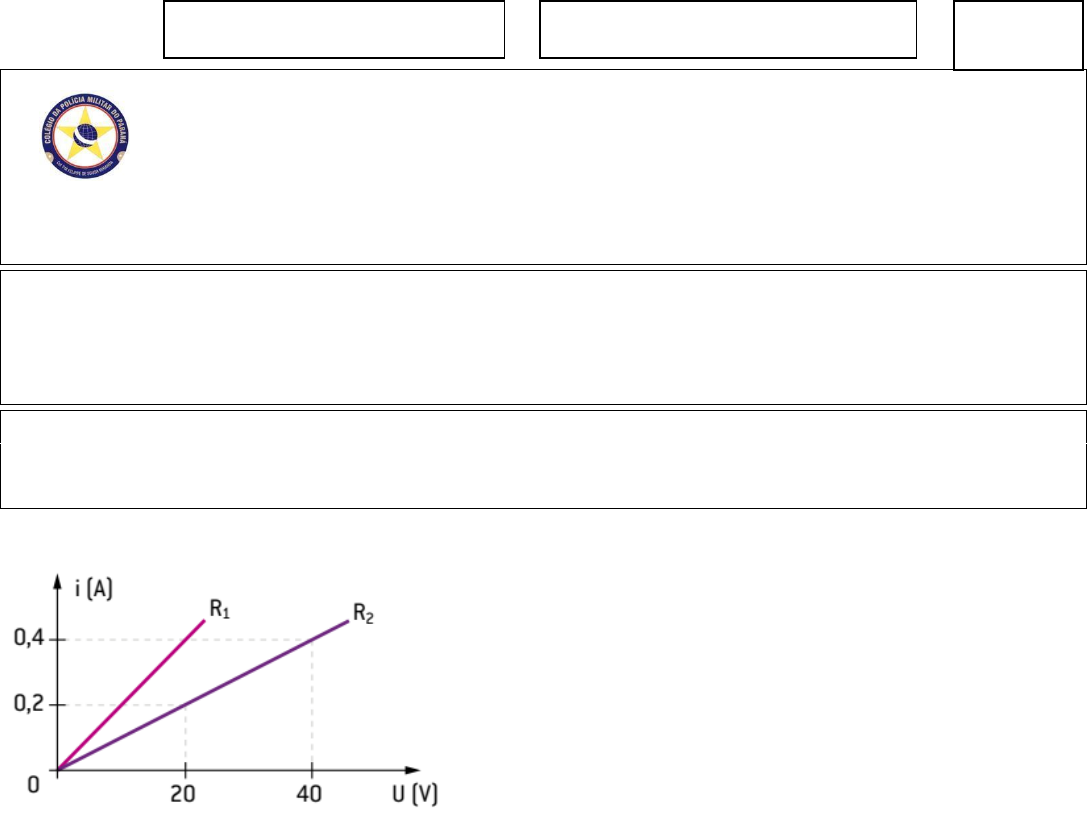

<p>COLÉGIO DA POLÍCIA MILITAR DO PARANÁ</p><p>“CEL PM FELIPPE DE SOUSA MIRANDA”</p><p>DIREÇÃO PEDAGÓGICA</p><p>Nome:____________________________________________________ Série: 2 º ano Turma: _____</p><p>Data: ___/___/_____ Professor: Murilo Valor: 0,5 Nota: _____</p><p>Lista de exercícios</p><p>Orientações:</p><p>-Todas as questões devem conter as justificativas, equações e cálculos que o levaram à resposta final, sem esses (as) a</p><p>resposta será invalidada;</p><p>-A resolução desta lista deverá ser entregue por meio desta própria lista impressa ou em folha de caderno sem picotes e</p><p>devidamente identificada.</p><p>Conteúdos:</p><p>-Leis de Ohm;</p><p>-Potência e consumo de energia elétrica;</p><p>-Associação de resistores em circuitos elétricos.</p><p>1. Observe o gráfico seguinte.</p><p>O comportamento de R1 e R2 não se altera para</p><p>valores de ddp até 100 V. Ao analisar esse gráfico,</p><p>um aluno concluiu que, para valores abaixo de</p><p>100 V,</p><p>I. a resistência de cada um dos condutores é</p><p>constante, isto é, eles são ôhmicos;</p><p>II. o condutor R1 tem resistência elétrica maior que</p><p>o condutor R2;</p><p>III. ao ser aplicada uma ddp de 80 V aos extremos</p><p>de R2, nele passará uma corrente de 0,8 A.</p><p>Quais as conclusões corretas?</p><p>a. Apenas I e III</p><p>b. Apenas II</p><p>c. Apenas II e III</p><p>d. Apenas I</p><p>e. Todas</p><p>2. Um resistor ôhmico, quando submetido a uma</p><p>ddp de 40 V, é atravessado por uma corrente</p><p>elétrica de intensidade 20 A. Quando a corrente</p><p>que o atravessa for igual a 4 A, a ddp, em volts,</p><p>nos seus terminais será:</p><p>a) 8 d) 20</p><p>b) 12 e) 30</p><p>c) 16</p><p>3. Num trecho de um circuito, um fio de cobre é</p><p>percorrido por uma corrente elétrica de intensidade</p><p>i, quando aplicada uma ddp U. Ao substituir esse</p><p>fio por outro, também de cobre, de mesmo</p><p>comprimento, mas com o diâmetro duas vezes</p><p>maior, verifica-se que a intensidade da nova</p><p>corrente elétrica:</p><p>a) permanece constante</p><p>b) se reduz à metade</p><p>c) se duplica</p><p>d) se triplica</p><p>e) se quadruplica</p><p>4. Um forno elétrico, ligado a uma tensão de 120 V,</p><p>é percorrido por uma corrente de 15 A, durante</p><p>6 minutos. Uma lâmpada comum, de 60 W, ligada</p><p>na mesma tensão de 120 V, consumiria a mesma</p><p>energia que o forno num intervalo de tempo, em</p><p>horas, igual a:</p><p>a) 1,0 d) 4,0</p><p>b) 2,0 e) 5,0</p><p>c) 3,0</p><p>N° ______</p><p>FÍSICA 2º TRIMESTRE</p><p>5. Uma jovem mudou-se da cidade do Rio de</p><p>Janeiro para a capital de Pernambuco. Ela levou</p><p>consigo um chuveiro elétrico, cuja potência</p><p>nominal é de 4 400 W, que funcionava</p><p>perfeitamente quando ligado à rede elétrica do Rio</p><p>de Janeiro, cuja tensão é de 110 V. Ao chegar a</p><p>Recife, ela soube que a tensão da rede elétrica</p><p>local é de 220 V. Para que o chuveiro elétrico</p><p>continue a dissipar, por efeito Joule, a mesma</p><p>potência que era obtida no Rio de Janeiro, a sua</p><p>resistência elétrica deve ser:</p><p>a) diminuída em 50%</p><p>b) mantida inalterada</p><p>c) duplicada</p><p>d) triplicada</p><p>e) quadruplicada</p><p>6. Um resistor dissipa o equivalente a 1 kWh,</p><p>quando acionado por uma ddp de 120 V e ligado por</p><p>4 minutos. A resistência, em W, do resistor é</p><p>a. 9,60</p><p>b. 1,96</p><p>c. 0,69</p><p>d. 0,96</p><p>7. A figura representa um trecho de um circuito</p><p>elétrico em que a diferença de potencial entre os</p><p>pontos A e B vale 12 V.</p><p>O valor da intensidade da corrente elétrica i, em</p><p>ampères, e a resistência elétrica do resistor R, em</p><p>ohms, valem, respectivamente,</p><p>a. 2,0 e 6,0.</p><p>b. 4,0 e 2,0.</p><p>c. 6,0 e 2,0.</p><p>d. 6,0 e 4,0.</p><p>8. Ligando quatro lâmpadas de características</p><p>idênticas, em série, com uma fonte de força</p><p>eletromotriz de 220 V, é correto afirmar que a</p><p>diferença de potencial elétrico em cada lâmpada,</p><p>em volts, vale</p><p>a. 55</p><p>b. 110</p><p>c. 220</p><p>d. 330</p><p>e. 880</p><p>9. Um enfeite de árvore de natal contém 30</p><p>lâmpadas associadas em série, cada uma com uma</p><p>resistência elétrica de 5 Ω. Ligam-se os terminais do</p><p>conjunto em uma tomada que fornece uma tensão</p><p>total de 120 V. Nesse caso, a corrente elétrica que</p><p>atravessa cada lâmpada vale</p><p>a. 0,8 A</p><p>b. 1,2 A</p><p>c. 1,8 A</p><p>d. 24 A</p><p>e. 40 A</p><p>10. A figura representa as resistências elétricas</p><p>ôhmicas de partes do corpo de uma pessoa:</p><p>500Ωpara cada braço, 100Ω para cabeça e</p><p>pescoço, 500 Ω para o abdome e 1 000 Ω para cada</p><p>perna. O coração, representado em vermelho,</p><p>permite a passagem de corrente elétrica.</p><p>a. Indique o par de pontos que, ao ser conectado a</p><p>uma tensão elétrica, não provoque o risco de a</p><p>corrente elétrica afetar o batimento cardíaco.</p><p>Justifique sua resposta.</p><p>b. Suponha que a pessoa da figura esteja com os</p><p>dois pés aterrados (sem isolantes elétricos entre os</p><p>pés e a Terra) e segure com uma das mãos um fio</p><p>elétrico de potencial 300 volts. Calcule, para essa</p><p>situação, a corrente elétrica, em ampères, que</p><p>atravessa o coração dessa pessoa.</p>
