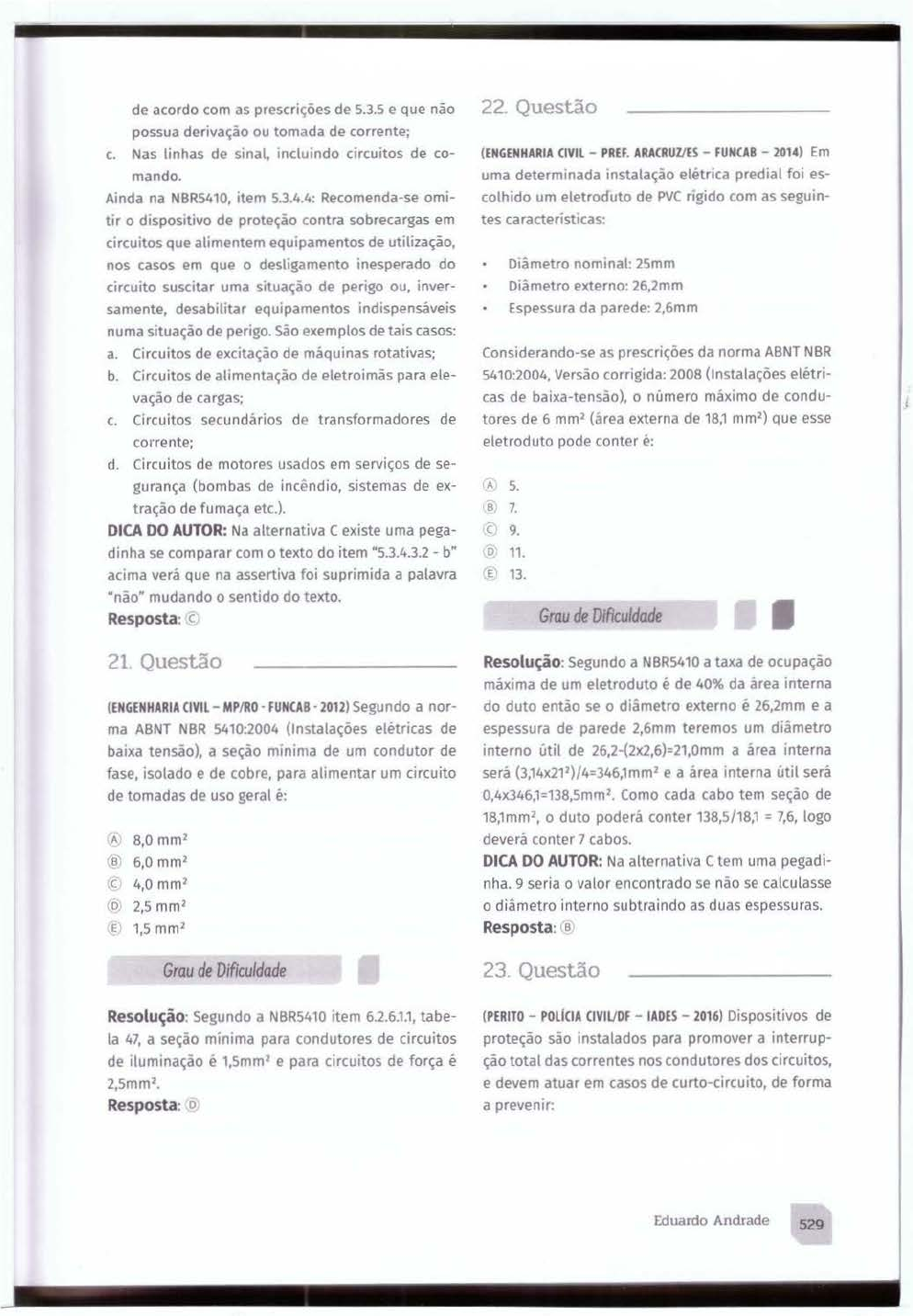

<p>de acordo com as prescrições de 5.3.5 e que não</p><p>possua derivação ou tomada de corrente;</p><p>c. Nas linhas de sinal, incluindo circuitos de co-</p><p>mando.</p><p>Ainda na NBR5410, item 5.3.4.4: Recomenda-se omi­</p><p>tir o dispositivo de proteção contra sobrecargas em</p><p>c1rcuitos que alimentem equipamentos de utilização,</p><p>nos casos em que o desligamento inesperado do</p><p>circuito suscitar uma situação de perigo ou, inver­</p><p>samente, desabilitar equipamentos indispensáveis</p><p>numa situação de perigo. São exemplos de tais casos:</p><p>a. Circuitos de excitação de máqutnas rotativas;</p><p>b. Circuitos de alimentação de eletroímãs para ele­</p><p>vação de cargas;</p><p>c. Circuitos secundários de transformadores de</p><p>corrente;</p><p>d. Circuitos de motores usados em serviços de se­</p><p>gurança (bombas de incendio, sistemas de ex­</p><p>tração de fumaça etc.).</p><p>DICA DO AUTOR: Na alternativa C existe uma pega­</p><p>dinha se comparar com o texto do item "5.3.4.3.2- b"</p><p>actma verá que na assertiva foi suprimida a palavra</p><p>"não" mudando o sentido do texto.</p><p>Resposta: c</p><p>21. Questão</p><p>(ENGENHARIA CIVIL- MP/RO o FUNCAB o 2012) Segundo a nor­</p><p>ma ABNT NBR 5410:2004 (Instalações elétricas de</p><p>ba1xa tensão), a seção mínima de um condutor de</p><p>fase, isolado e de cobre, para alimentar um circuito</p><p>de tomadas de uso geral é:</p><p>A 8,0 mm2</p><p>s 6,0 mm2</p><p>,c 4,0 mm2</p><p>o 2,5 mmz</p><p>e 1,5 mm2</p><p>Grau de Dificuldade I</p><p>Resolução: Segundo a NBR5410 ítem 6.2.6.1.1, tabe­</p><p>la 47, a seção mín1ma para condutores de circuitos</p><p>de iluminação é 1,5mm2 e para circuitos de força é</p><p>2,5mm 2•</p><p>Resposta: o</p><p>220 Questão</p><p>(ENGENHARIA CIVIL - PREFo ARACRUZ/ES - FUNCAB - 2014) Em</p><p>uma determinada instalação elétnca predial foi es­</p><p>colhido um eletroduto de PVC rígido com as seguin­</p><p>tes características:</p><p>Diâmetro nominal: 25mm</p><p>Diâmetro externo: 26,2mm</p><p>Espessura da parede: 2,6mm</p><p>Considerando-se as prescrições da norma ABNT NBR</p><p>5410:2004, Versão corrigida: 2008 (Instalações elétri­</p><p>cas de baixa-tensão), o número máximo de condu­</p><p>tores de 6 mm2 (área externa de 18,1 mm2) que esse</p><p>eletroduto pode conter é:</p><p>A 5.</p><p>8 7.</p><p>c 9.</p><p>p 11.</p><p>E 13.</p><p>Grau de Dificuldade l i</p><p>Resolução: Segundo a NBR5410 a taxa de ocupação</p><p>máx1ma de um eletroduto é de 40% da área interna</p><p>do duto então se o diâmetro externo é 26,2mm e a</p><p>espessura de parede 2,6mm teremos um diâmetro</p><p>interno útil de 26,2-(2X2,6)=21,0mm a área interna</p><p>será (3,14X21 2)/4=346,1mm2 e a área interna útil será</p><p>0,4x346,1=138,5mm2• Como cada cabo tem seção de</p><p>18,1mm2, o duto poderá conter 138,5/18,1 = 7,6, logo</p><p>deverá conter 7 cabos.</p><p>DICA DO AUTOR: Na alternativa C tem uma pegadi­</p><p>nha. 9 seria o valor encontrado se não se calculasse</p><p>o diâmetro interno subtraindo as duas espessuras.</p><p>Resposta: s</p><p>23. Questão</p><p>(PERITO - POliCIA CIVIUOF - fADES - 2016) Dispositivos de</p><p>proteção são instalados para promover a interrup­</p><p>ção total das correntes nos condutores dos circuitos,</p><p>e devem atuar em casos de curto-circuito, de forma</p><p>a prevenir:</p><p>Eduardo Andrade 529</p>
