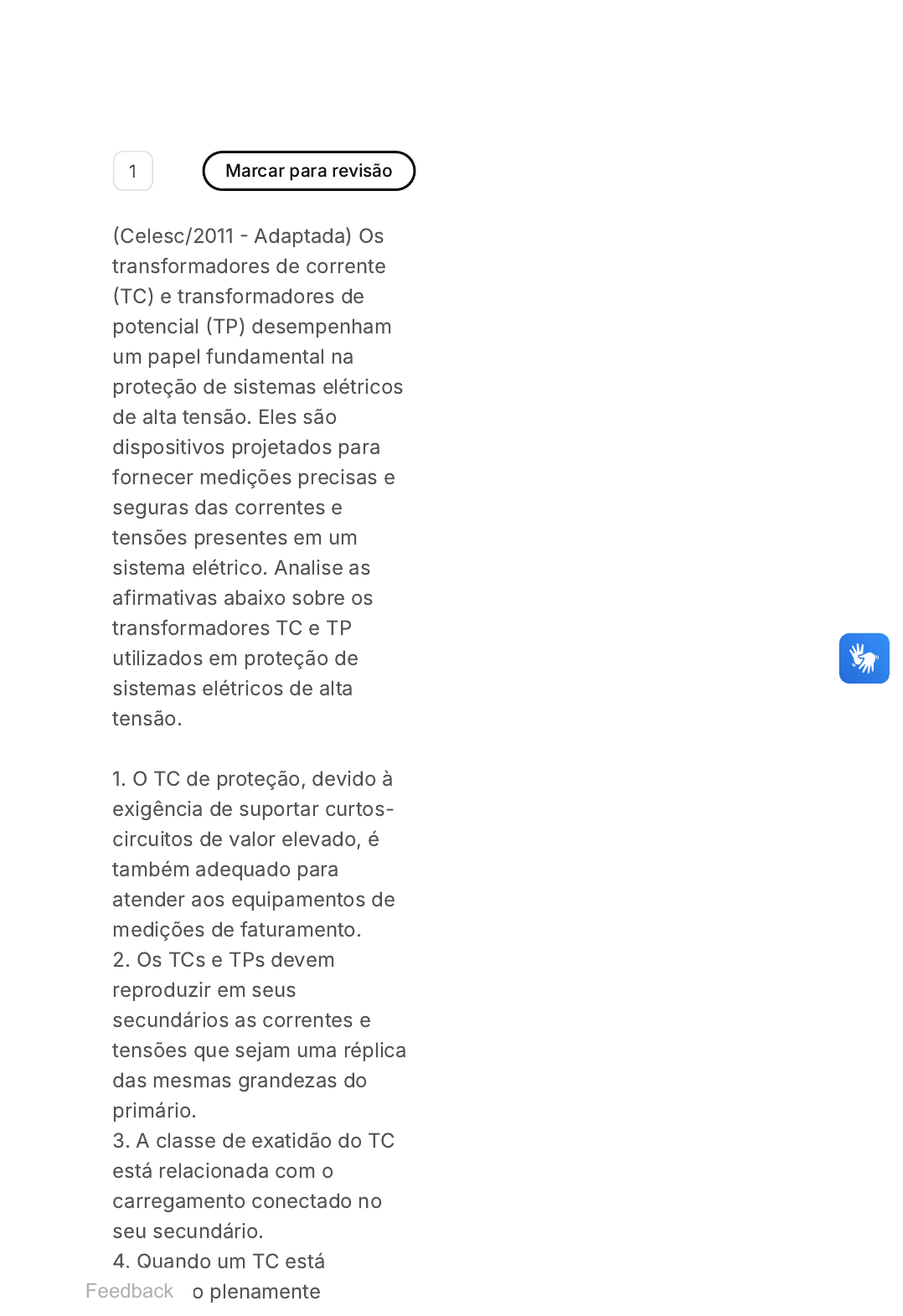

1 Marcar para revisão
�Celesc/2011 � Adaptada) Os
transformadores de corrente
�TC) e transformadores de
potencial �TP) desempenham
um papel fundamental na
proteção de sistemas elétricos
de alta tensão. Eles são
dispositivos projetados para
fornecer medições precisas e
seguras das correntes e
tensões presentes em um
sistema elétrico. Analise as
afirmativas abaixo sobre os
transformadores TC e TP
utilizados em proteção de
sistemas elétricos de alta
tensão.
1. O TC de proteção, devido à
exigência de suportar curtos-
circuitos de valor elevado, é
também adequado para
atender aos equipamentos de
medições de faturamento.
2. Os TCs e TPs devem
reproduzir em seus
secundários as correntes e
tensões que sejam uma réplica
das mesmas grandezas do
primário.
3. A classe de exatidão do TC
está relacionada com o
carregamento conectado no
seu secundário.
4. Quando um TC está
operando plenamenteFeedback
A
B
C
D
E
saturado, a corrente elétrica
que sai em seu
secundário está altamente
contaminada por harmônicas e
seu valor eficaz é muito baixo.
5. O fator de sobrecorrente de
um TC está relacionado com a
máxima corrente que pode
passar em seu primário para
que o grau de saturação do
núcleo magnético ainda
seja adequado para reproduzir
corrente no secundário dentro
de sua classe de exatidão
especificada.
Assinale a alternativa que
indica todas as afirmativas
corretas.
Apenas 2 e 4
Apenas 2 e 5
Apenas 1, 3 e 4
Apenas 2, 3, 4 e 5
1, 2, 3, 4 e 5
2 Marcar para revisão
1�     �IBGE/2010� Os
transformadores em um
sistema elétrico de potência
estão sujeitos a relativamente
poucos tipos de defeitos, uma
vez que se trata de máquinas
elétricas não girantes com
aperfeiçoados métodos de
fabricação. Considere as
proposições abaixo acerca da
proteção dos transformadores
de potência:
I � O relé diferencial utilizado
em transformadores de
potência elevada é capaz de
eliminar curtos-circuitos
internos.
II � Caso a proteção seja
realizada com relés
diferenciais, admitindo que o
transformador não esteja sob
defeito, podem surgir correntes
diferenciais circulantes no ramo
diferencial do relé, provocada,
por exemplo, pela corrente de
magnetização do
transformador.
III � Os fusíveis podem ser
aplicados na proteção de
transformadores de baixa
tensão, devendo possuir
capacidade de ruptura inferior
à corrente de curto-circuito
subtransitória assimétrica no
ponto de instalação.
A(s) proposição(ões) correta(s)
é (são):
A
B
C
D
E
II, apenas.
III, apenas.
I e II, apenas.
II e III, apenas.
I, II e III.
3 Marcar para revisão
Os relés de proteção são
capazes de se sensibilizar com
grandezas elétricas e tomar
decisões lógicas com base em
requisitos pré-definidos para
permitir a abertura ou o
bloqueio de disjuntores no
sistema elétrico e isolar um
defeito A respeito das
características dos relés de
proteção, é correto afirmar
que:
A
B
C
D
E
Os relés secundários
não necessitam da
conexão de
transformadores de
instrumentos
Os relés instantâneos
atuam
instantaneamente a
partir de uma
temporização pré-
definida
A segurança de um
relé está relacionada
com sua capacidade
de atuar corretamente
quando solicitado
A relação tempo x
corrente de um relé é
necessária para o
ajuste instantâneo de
um relé de proteção
Os relés primários de
ação direta têm sua
bobina percorrida
pela corrente de
carga do circuito
4 Marcar para revisão
�FGV/2013 � Adaptada) Os relés
podem ser classificados de
acordo com a grandeza com a
A
B
C
D
E
qual atuam ou quanto ao
princípio de atuação. O tipo de
relé que analisa a relação entre
a tensão e a corrente, de modo
a determinar a impedância é o
relé:
de distância
diferencial
diferencial de
sobrecorrente
estático
de falta de fase
5 Marcar para revisão
�CESPE/2007 � Adaptada) Os
transformadores de corrente
são essenciais em esquemas
de proteção pois permitem a
medição de correntes de carga
e de defeito, em que se possa
conectar equipamentos como
os relés de proteção. Acerca
dos transformadores de
corrente �TCs�, assinale a
opção correta.
00
hora
: 32
min
: 50
seg
Ocultar
Questão 9 de 10
Respondidas �10� Em branco �0�
Finalizar prova
1 2 3 4 5
6 7 8 9 10
SM2 Sistemas De Proteção e Medição
A
B
C
TCs para serviço de
proteção e para
serviços de medição
devem apresentar a
mesma classe de
exatidão
A carga nominal no
secundário de um TC
é dimensionada a
partir do máximo valor
de corrente simétrica
de falta a qual o TC
possa ser submetido
A corrente nominal
secundária no TC de
medição é sempre
fixada em valor muito
pequeno, em geral, 10
mA, comparada à
corrente secundária
de um TC para
serviço de proteção
Finalizar prova
D
E
De acordo com a
disposição do
enrolamento primário
e com a construção
do núcleo
ferromagnético, o TC
do tipo barra é aquele
em que o primário é
constituído por uma
barra fixada por meio
do núcleo
ferromagnético
Os TCs são
dispositivos de
medição que devem
ser instalados em
paralelo com o
sistema que se deseja
proteger
6 Marcar para revisão
Os transformadores de
instrumento são dispositivos
transformadores utilizados para
permitir a leitura de grandezas
do sistema elétrico por
equipamentos como os relés,
garantido isolação elétrica e
segurança de operação. A
respeito dos transformadores
de instrumento é correto
afirmar que:
A
B
C
D
E
O transformador de
corrente �TC) deve
ser conectado em
paralelo com o
circuito
O transformador de
potencial �TP) deve
ser conectado em
série com o circuito
Transformadores de
potencial para
aplicações de
calibração devem
possuir uma classe de
exatidão de 0,1%.
Os transformadores
de potencial podem
ser classificados
como resistivos e
reativos
A corrente nominal
secundária de um TC
é definida pelo
fabricante e pode
assumir qualquer
valor
7 Marcar para revisão
Em um sistema elétrico, os
barramentos são utilizados
para conectar pontos de
A
B
C
D
E
alimentação e cargas. Por
serem equipamentos
constituídos basicamente de
uma base de cobre ou
alumínio, estão constantemente
sujeitos à presença de altas
correntes, sujeitos a falhas. A
respeito das proteções
utilizadas, marque a alternativa
que corresponde à proteção de
barramentos em sistemas
elétricos de potência:
Proteção de
frequência.
Proteção por relé
buchholz.
Proteção de
sobretensão.
Proteção de
sobrecorrente.
Proteção diferencial.
8 Marcar para revisão
�Cesgranrio/2012� O gerador
elétrico de médio ou grande
porte deve ter equipamentos
de proteção que atuem frente
às condições anormais de
operação.
A
B
C
D
E
A proteção que deve atuar no
gerador, diante da perda de sua
energia primária, é a proteção
contra:
subexcitação.
sobrevelocidade.
potência reversa.
subtensões.
sobretensões.
9 Marcar para revisão
Os geradores síncronos são os
equipamentos que
necessariamente alimentam os
curtos circuitos no sistema
elétrico. Além disso, falhas
internas a esse equipamento
podem não apenas
comprometer o fornecimento
de energia como danificar suas
partes internas. A respeito das
falhas e da proteção de
geradores síncronos é correto
afirmar que:
A
B
C
D
E
As falhas em
geradores ocorrem,
especificamente, nos
terminais da máquina.
A proteção contra
sobrecargas do
gerador protege o
equipamento contra
falhas entre fases.
A função ANSI 27 diz
respeito à proteção de
frequência no
gerador.
Como o gerador
síncrono só opera em
velocidade síncrona, a
proteção contra perda
de sincronismo é
aplicada apenas a
motores síncronos.
A proteção diferencial
aplicada a um
gerador síncrono
protege-o contra
curtos-circuitos, seja
entre os seus
enrolamentos de
armadura de uma
mesma fase, seja de
fases distintas.
A
B
C
D
E
10 Marcar para revisão
Dentre as seguintes situações
anormais que podem ocorrer
no circuito de um determinado
gerador, assinale aquela que
em regra geralé detectada pela
sua proteção diferencial
devidamente ajustada:
Faltas entre espiras
de enrolamentos.
Rompimento dos
enrolamentos do
estator.
Sobrecargas.
Faltas entre
enrolamentos e
carcaça do gerador
no caso de sistemas
não aterrados.
Faltas internas no
gerador, exceto entre
espiras de um mesmo
enrolamento.
