SITUAÇÕES CARTOGRÁFICAS COMPLEMENTARES

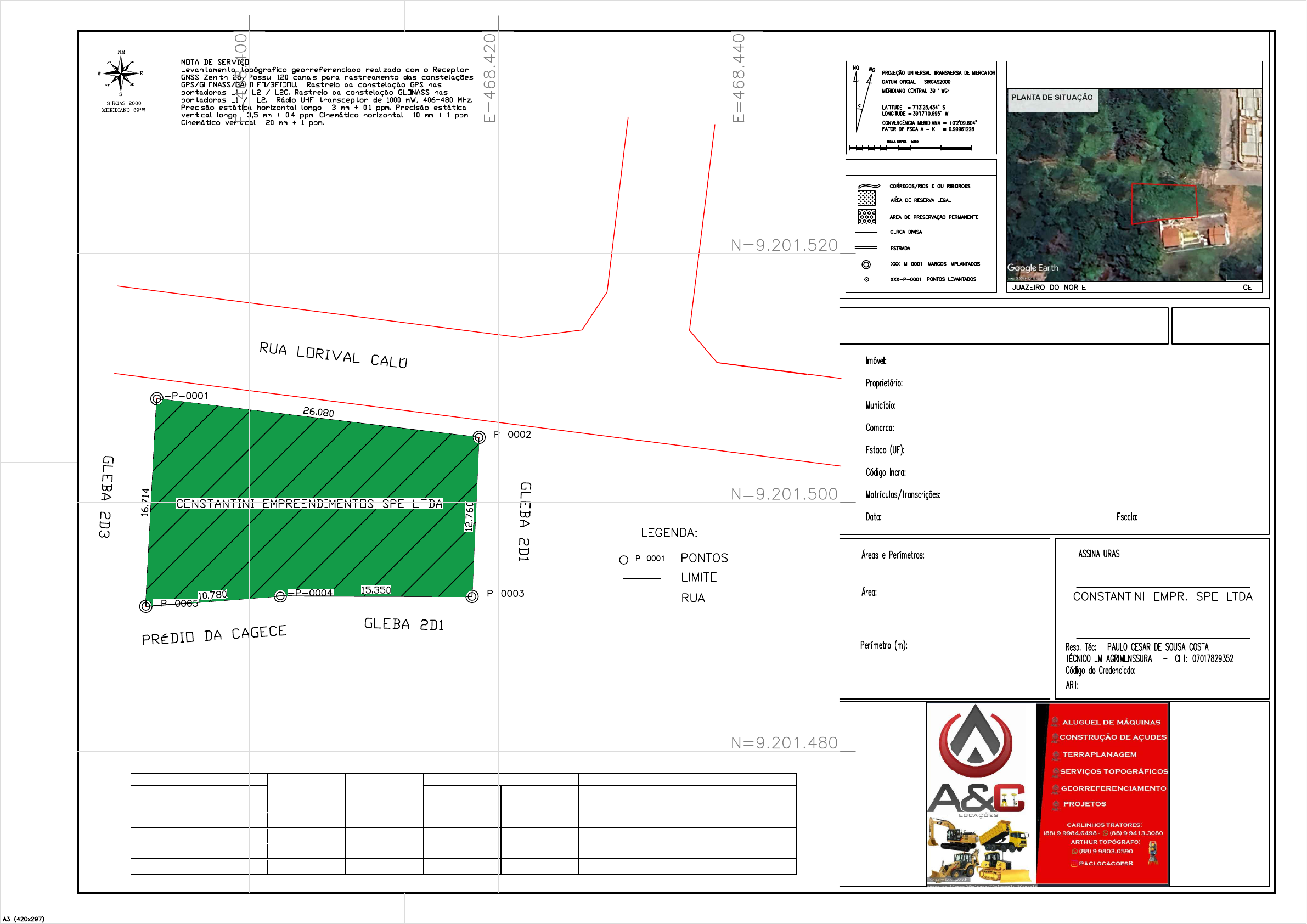

PLANTA DE SITUAÇÃO
CONVENÇÕES
PLANTA DO IMÓVEL GEORREFERENCIADO
FL ÚNICA
CONSTANTINI EMPREENDIMENTO SPE LTDA
JUAZEIRO DO NORTE
JUAZEIRO DO NORTE
CE
15731
22/04/2024 1:250
383,62 m²
0,0383 ha
81,61 m
E (metros)N (metros)
DISTANCIA (m)AZIMUTES
Vértices Vértices
COORDENADAS (UTM)LADOS
LongitudeLatitude
COORDENADAS (GEOGRAFICAS)
-P-0001 -P-0002 96°50'40" 26,08 9.201.508,33 468.392,57 7°13'25,434" S 39°17'10,695" W
-P-0002 -P-0003 182°30'06" 12,76 9.201.505,22 468.418,46 7°13'25,536" S 39°17'09,851" W
-P-0003 -P-0004 270°09'40" 15,35 9.201.492,44 468.417,90 7°13'25,952" S 39°17'09,870" W
-P-0004 -P-0005 265°32'20" 10,78 9.201.492,48 468.402,48 7°13'25,950" S 39°17'10,373" W
-P-0005 -P-0001 3°01'48" 16,71 9.201.491,64 468.391,69 7°13'25,977" S 39°17'10,724" W
–
– –
–
