Unidade I
1. A Inglaterra, bem como todos os territórios por ela dominados, utilizam um sistema de
medidas próprio, conhecido como Sistema Inglês ou ainda como Sistema Imperial que se
difere totalmente do SI. Assim, quanto vale 90 yd, 8 in e 19 mi, respectivamente em
unidades do SI?
A resposta correta é: 82,296 m, 0,2032 m e 30577,536 m.

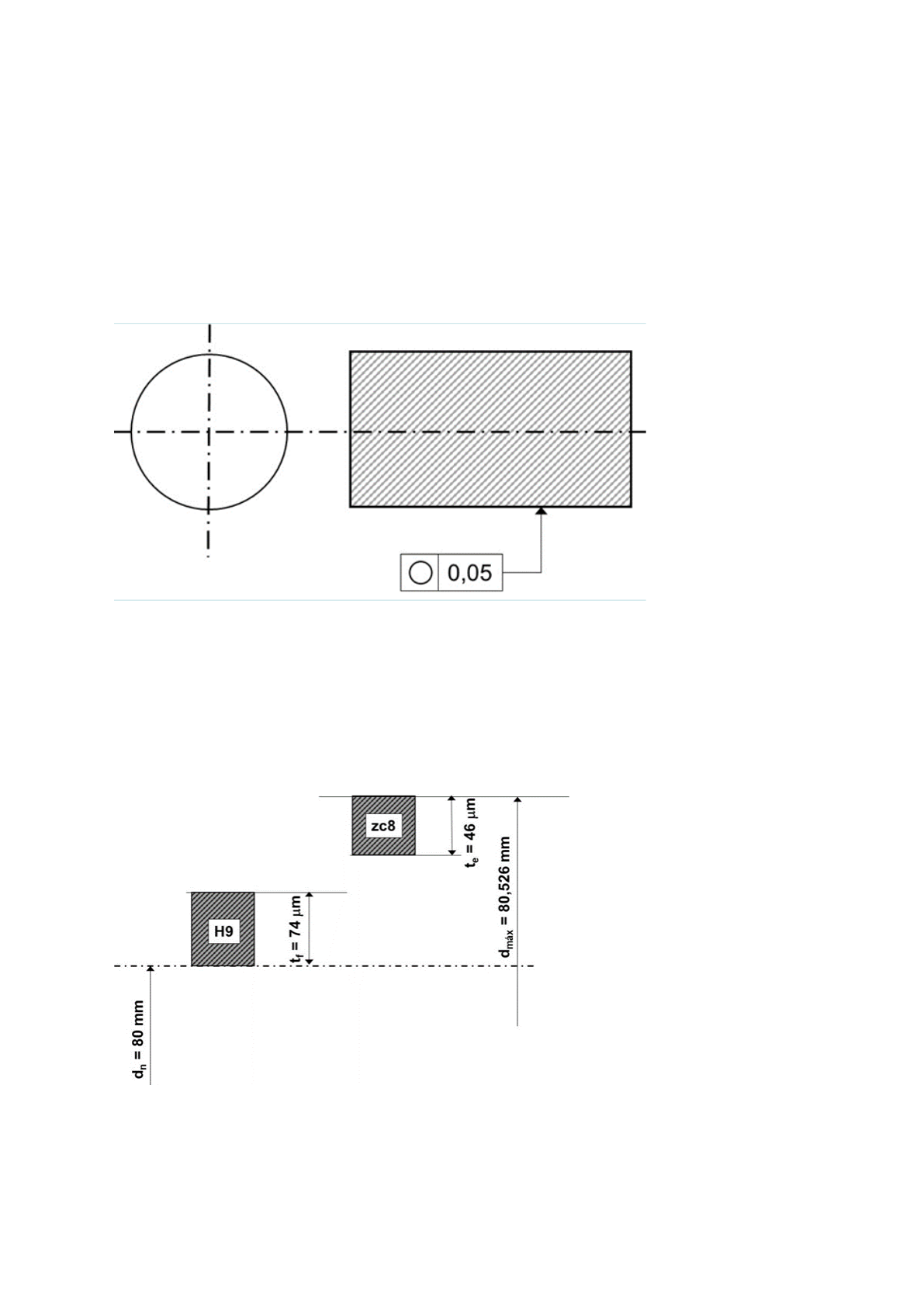

2. Qual o nome da tolerância indicada na figura abaixo?
A resposta correta é: Circularidade.
3. Atritos, vibrações, folgas, flutuações de rede, instabilidade interna e variações ambientais
são exemplos de erro:
A resposta correta é: Aleatório.
4. Considerando o diagrama abaixo, avalie as afirmações com (V) para as verdadeiras e (F)
para as falsas:
( ) O afastamento inferior para o furo é de 74 μm.
( ) A interferência mínima para o ajuste é de 0,406 mm.
( ) O afastamento superior para o eixo é de 526 μm.
( ) A interferência máxima para o ajuste representado é de 526 μm.
A resposta correta é: F, V, V, V.
5. De acordo com o uso correto dos múltiplos e submúltiplo do sistema internacional de
unidades, equivalem a 10-3 m3 e 1000 m2, respectivamente:
A resposta correta é: 106 mm3 e 10-3 km2.
6. De modo geral, pode-se dizer que existem três tipos de erros de medição, contudo, o
vocabulário internacional de metrologia (2012) define apenas dois destes tipos de erro de
medição, que são eles:
A resposta correta é: Erro sistemático e erro aleatório.
7. O sistema de medição compreende o processo completo para se obter uma medida,
desta forma, pode-se dizer que fazem parte de um sistema de medição, exceto:
A resposta correta é: Norma utilizada.
8. Para arredondar os valeres obtidos em uma medição, a fim de expressar o valor com
uma certa quantidade de dígitos significativos, devem ser aplicadas as regras convencionais
de arredondamento, assim, os valores abaixo estão arredondados corretamente, exceto:
A resposta correta é: 3,14259 -> 3,143.
9. Sabendo que uma polegada (1 in) equivale a 25,4 mm, um pé (1 ft) equivale a 12 in e que
uma jarda (1 yD) equivale a 3 ft, as dimensões 100 yd, 1,5 in e 1000 ft equivalem,
respectivamente, a:
A resposta correta é: 91,44 m, 0,0381 m e 304,8 m.
10. Sobre o sistema internacional de unidades, analise as seguintes afirmações:
I. O SI é utilizado pela maioria dos países ao redor do mundo e dentre as principais
unidades, destacam-se o metro, o segundo, o kilograma e o litro.
II. O SI foi estabelecido em 1960 na 11ª Conferência Geral de Pesos e Medidas (CGPM).
III. A aplicação deste sistema na pesquisa científica, indústria, bem como no comércio em
geral fez com que ele se disseminasse pelo mundo, inclusive, em países que têm seu
próprio sistema de unidades.
IV. O SI apresenta seis unidades de base que são elas: metro, kilograma, segundo, ampere,
kelvin e mol.
Assim estão corretas apenas as afirmações:
A resposta correta é: II e III.
Unidade II
1. (ENADE 2017) Os micrometros possuem um sistema de parafuso e porca em que, a
cada volta do tambor, ocorre um deslocamento de comprimento equivalente ao passo do
parafuso. Possuem também um escala auxiliar móvel (nônio ou vernier), que ajuda a dividir
a escala principal fixa.A figura a seguir representa as escalas de um micrômetro com passo
da rosca de 0,5 mm e tambor com 50 divisões. As indicações A, B, C e D devem ser
consideradas para leitura.
Fonte: ALVES, C.C. Apostila de Metrologia. Instituto de Educação, Ciência e Tecnologia –
Campus de Guarulhos, 2012 (adaptado)
A partir das informações apresentadas, avalie as afirmações a seguir:
I. A leitura final é de 20,618 mm.
II. A resolução do nônio é de 0,001 mm.
III. A existência do nônio exclui a utilização da escala centesimal do tambor.
É correto o que se afirma em:
A resposta correta é: I e II, apenas.
2. (FUNDATEC 2018) O paquímetro é um instrumento de medidas largamente utilizado em
engenharia mecânica. Assinale a alternativa INCORRETA em relação a esse instrumento.
A resposta correta é: O nônio possui sete divisões a mais do que a unidade utilizada na
escala fixa.
3. A figura a seguir representa a escala principal e nônio de um paquímetro com resolução
de 0,05 mm (A) e as escalas de um micrômetro com passo da rosca de 0,5 mm e tambor
com 50 divisões e nônio com 10 divisões com resolução de 0,001 mm (B).
Sendo assim, a soma das medidas indicadas em A e B vale:
A resposta correta é: 31,206 mm.
4. A resolução dos paquímetros analógicos está diretamente relacionada ao número de
divisões da escala do nônio ou Vernier. Dessa forma, avalie as seguintes afirmações.
I. A resolução de um paquímetro pode ser estimada por meio do produto entre a unidade da
escala principal pelo número de divisões do nônio.
II. Um paquímetro que realiza medições em mm e possui 20 divisões no nônio apresenta
resolução de 0,05 mm.
III. Para que um paquímetro que realiza medições em mm apresente uma resolução de 0,02
mm, ele deve apresentar 50 divisões no nônio.
É correto o que se afirma em:
A resposta correta é: II e III, apenas.
5. Considerando os erros presentes em medições com paquímetro, avalie as afirmações
com (V) para as verdadeiras e (F) para as falsas:
( ) Em medições de profundidade, nas quais utiliza-se a haste e a base do paquímetro,
deve assegurar que a base esteja totalmente apoiada na peça e mantida paralela a ela.
( ) Nas medições de ressaltos, são utilizadas as faces para medição. Para fazer uma
correta medição, a face externa do bico fixo deve estar perpendicular à superfície de
referência da peça.
( ) Para as medições internas, nas quais são utilizadas as orelhas do paquímetro, o
posicionamento correto é aquele em que as pontas das orelhas alcançam a maior
profundidade possível.
( ) Para as medições externas, convém posicionar a peça o mais próximo possível da
escala fixa, a fim de minimizar o erro de Abbé.
Com base no exposto acima, assinale a alternativa que corresponde a sequência correta:
A resposta correta é: F, V, V, V.
6. Observe a figura a seguir que representa a escala principal e nônio de um paquímetro
com resolução de 0,02 mm:
A resposta correta é: 17,12 mm.
7. Observe a figura a seguir que representa as escalas de um micrômetro com passo da
rosca de 0,5 mm e tambor com 50 divisões:
De acordo com a figura qual o valor medido, em mm?
A resposta correta é: 18,67 mm.
8. Sobre as réguas graduadas utilizadas na indústria e nos laboratórios de metrologia,
analise as seguintes afirmações:
I. Consistem em uma lâmina que apresenta marcações ao longo do seu comprimento em
uma das faces.
II. Normalmente, são feitas de acrílico e devem apresentar uma boa resistência, podendo
ser rígidas ou flexíveis. A resolução do nônio é de 0,001 mm.
III. A calibração das réguas graduadas deve garantir a sua exatidão, assim como a sua
geometria (retilinidade, planeza e ortogonalidade).
É correto o que se afirma em:
A resposta correta é: I e III, apenas.
9. Sobre o goniômetro, analise as seguintes afirmações:
I. Apesar da grande variedade dos goniômetros, o mais utilizado ainda é o analógico
universal com nônio, devido ao seu baixo custo de aquisição, facilidade de manuseio e alta
portabilidade.
II. Seu princípio de funcionamento consiste na combinação de duas escalas, a principal e o
nônio, graduadas, geralmente, em graus e décimos, respectivamente, que deslizam uma
sobre a outra.
III. Os goniômetros mais comuns possuem nônio duplicado com 23 marcações, 12 para
cada lado e tendo a marcação do zero comum para ambos os lados.
É correto o que se afirma em:
A resposta correta é: I e III, apenas.
10. Sobre os principais parâmetros utilizados para avaliação da rugosidade, assinale a
alternativa incorreta:
A resposta correta é: O parâmetro de rugosidade Rq é o mais utilizado e possui aplicação
na maioria dos processos de fabricação.
Unidade III
1. A faixa de medida ou range pode ser definido corretamente por:
A resposta correta é: A capacidade de medida ou de transmissão do instrumento, irá
conter todos os valores entre o valor máximo e mínimo que podem ser medidos e
transmitidos pelo instrumento.
2. A Figura abaixo, apresentaqual tipo de sinal:
A resposta correta é: Sinal eletromagnético.
3. A Figura abaixo, apresenta qual tipo de sinal:
A resposta correta é: Sinal pneumático
4. A linha tracejada no centro do símbolo indica o que?
A resposta correta é: Painel auxiliar não-acessível ao operador.
5. Assinale a alternativa que apresenta a definição correta de Histerese.
A resposta correta é: Indica a diferença entre os valores medidos por valores crescentes e
valores decrescentes.
6. Assinale a alternativa que indica as características corretas do instrumento abaixo:
A resposta correta é: Conversor de pressão, que lê um sinal elétrico e o transforma em um
sinal pneumático.
7. Assinale a alternativa que indica corretamente o instrumento apresentado na figura.
A resposta correta é: Indicador e controlador de pressão, acessível ao operador.
8. Assinale a alternativa que indica corretamente o instrumento apresentado na figura.
A resposta correta é: Registrador de vazão, montado em campo.
9. Sobre a transmissão eletrônica, assinale a alternativa correta.
A resposta correta é: Sinal transmitido em faixas padrão que estão entre 4 a 20 mA e 1 a
5V.
10. Sobre o sinal Fieldbus, assinale a alternativa correta.
A resposta correta é: O sistema utiliza um reduzido número de cabos que permite a maior
facilidade na hora da montagem.
Unidade IV
1. A variável de processo mais importante dentre as apresentadas abaixo é
A resposta correta é: Temperatura.
2. Assinale a alternativa que apresenta o funcionamento do Tubo de Venturi:
A resposta correta é: O tubo de Venturi gera uma diferença de pressão, alterando a área
transversal do tubo, geralmente gera uma perda de carga pequena.
3. Assinale a alternativa que não indica um sensor de nível.
A resposta correta é: Tubo de Venturi.
4. Em relação a sensores capacitivos e indutivos, assinale a alternativa que apresenta
corretamente os itens verdadeiros e falsos:
( ) O sensor indutivo consegue captar uma quantidade maior de materiais.
( ) O sensor capacitivo não é indicado para ambientes com poeira.
( ) O alcance do sensor indutivo é maior do que o capacitivo.
( ) O sensor indutivo é adequado para a aplicação de líquidos.
A resposta correta é: F, V, V, F.
5. O Borbulhador é indicado para medir qual grandeza.
A resposta correta é: Nível
6. O sensor capacitivo é um sensor elétrico altamente utilizado no processo industrial. Qual
dos exemplos de aplicação a seguir não corresponde a uma aplicação do sensor
capacitivo?
A resposta correta é: Medição de temperatura.
7. Para o controle de nível de tanque, geralmente se é utilizado qual tipo de sistema de
medida de tanque.
A resposta correta é: A medição de nível descontínuo é geralmente realizada com uma
boia.
8. Sobre a classificação dos sensores, a única classificação não existente é a alternativa:
A resposta correta é: Os sensores são definidos como registradores e indicadores.
9. Sobre os sensores óticos, assinale a alternativa que contempla somente sentenças
verdadeiras:
I. São ótimos dispositivos de segurança.
II. Podem ser utilizados para medir deslocamento e velocidade.
III. Não são adequados para medir nível.
IV. Não são adequados para sensores de posição.
A resposta correta é: Somente as afirmativas I e II estão corretas.
10. Sobre os tipos de pressão assinale a alternativa correta:
A resposta correta é: A pressão atmosférica varia com a altitude do local medido.
Avaliação Regular
1. Quais são os desvios de orientação abordados pela NBR 6409 (Tolerâncias geométricas,
tolerâncias de forma, orientação posição e batimento – Generalidades, símbolos, definições
e indicações em desenhos)?
a.Simetria, paralelismo e perpendicularidade.
b.Posição, simetria e inclinação.
c.Simetria, desvio de uma linha qualquer e desvio de uma superfície qualquer.
d.Paralelismo, perpendicularidade e inclinação.
e.Paralelismo, perpendicularidade e posição.
2. Um sistema de medição ideal produziria somente medições “corretas” a cada vez que
fosse utilizado. No entanto, sistemas de medição com tal propriedade não existem. Neste
sentido, existe uma faixa de valores que exprimem a parcela de dúvida presente no
resultado, que é chamada de:
a.Incerteza do instrumento
b.Faixa de medição.
c.Precisão.
d.Exatidão.
e.Incerteza de medição.
3. Considerando o sistema de ajustes e tolerâncias, analise as seguintes afirmações sobre
o ajuste 40 H7/m6:
Dados: Para dimensão nominal acima de 30 mm até 50 mm, as tolerância para as
qualidades IT6 e IT7 são, respectivamente, 16 e 25 μm. O afastamento fundamental para o
campo H é zero e o afastamento fundamental para o campo m é +9 μm.
I. Trata-se de uma ajuste indeterminado, cuja folga máxima é de 0,016 mm.
II. O diâmetro mínimo do furo é 40,009 mm.
III. O afastamento superior do eixo é 16 μm.
Assim, estão corretas as afirmações:
a.III apenas.
b.I apenas.
c.I e II apenas.
d.II apenas.
e.I, II e III.
4. Observe a figura a seguir, em que se tem a escala principal e nônio de um paquímetro
(em mm) com resolução de 0,05 mm:
De acordo com a figura qual o valor medido, em mm?
a.22,90 mm.
b.17,90 mm.
c.22,85 mm.
d.17,85 mm.
e.21,90 mm.
5. Considerando a realização de medidas de ângulos com o goniômetro analógico, observe
a indicação de medida ilustrada abaixo:
Com base na indicação da figura, assinale qual o valor do ângulo medido:
a.22,3º
b.30,5º
c.22º 30’
d.46º 30’
e.45º 30’
6. (ENADE 2019) Considere a figura a seguir, em que se apresenta a leitura de um
micrômetro com escala métrica, no qual cada rotação do fuso representa 0,5 mm de
movimento linear; conectado a esse fuso, é colocado um colar (tambor) com 50 divisões.
Fonte: . Acesso em: 18 jun. 2019 (adaptado).
Com base nas informações e no micrômetro representado na figura, assinale a opção
correta:
e.Os comprimentos lineares que exijam tolerâncias de milésimos de milímetro são
medidos adequadamente por esse instrumento.
7. O seguinte símbolo representa o que?
a.Instrumento discreto montado em campo.
8. A Figura abaixo, apresenta qual tipo de sinal:
a.Tubo capilar.
9. Sensores ultra sônicos possuem diversas aplicações entre elas não está incluso:
a.Detectar colisões.
b.Medir nível.
c.Contador.
d.Medir a pressão.
e.Detectar proximidade;
10. Sobre os instrumentos de medição de pressão, assinale a alternativa incorreta.
a.Os sensores do tipo U, inclinado e de reservatório utilizam o teorema de Stevin para
determinar a pressão.
b.O vacuômetro é utilizado para medir a pressão efetiva negativa.
c.Outros sensores comuns para medir pressão são do tipo capacitivo e de strain gage.
d.O sensor do tipo barômetro é utilizado para medir pressão efetiva.
e.O sensor do tipo Bourdon C é o mais comum atualmente.
Exame
1. São exemplos de unidades de base do sistema internacional de unidades (SI)?
A resposta correta é: Metro, segundo e candela.
2. Considerando os tipos de ajustes, avalie as seguintes afirmações:
I. Para acoplar um pendrive no computador, é remendado um ajuste com interferência.
II. Para acoplar a caneta e sua tampa é recomendado o uso de uma ajuste com folga.
III. Para elementos rotativos de alta velocidade é remendado um ajuste indeterminado.
IV. Os ajustes com interferência, normalmente, são montados com o auxilio de uma presa
hidráulica e podendo ainda ser o furo aquecido e/ou o eixo resfriado.
Assim estão corretas apenas as afirmações:
A resposta correta é: I e IV.
3. Analise as seguintes afirmações com base nas definições de metrologia:
I. Faixa de leitura de um instrumento de medição é a variação mínima de uma dada
propriedade necessária para garantir que haja mudança na leitura do instrumento.
II. Histerese é um erro de medição que ocorre quando há diferenças entre a indicação de
um valor mensurado entre leituras sucessivas de uma mesma situação.
III. Exatidão representa a variação do sistema de medição, ou seja, representa a variação
natural da medição através de repetições de medições.
IV. Repetibilidade está relacionada variação nas medidas obtidas com um instrumento de
medição quando usadovárias vezes por um mesmo avaliador medindo a mesma peça.
Assim estão corretas apenas as afirmações:
A resposta correta é: II e IV.
4. Observe a figura a seguir que representa a escala principal e nônio de um paquímetro
com resolução de 0,05 mm:
De acordo com a figura qual o valor medido, em mm?
A resposta correta é: 18,90 mm.
5. Sobre os micrometros, analise as seguintes afirmações:
I. Seu funcionamento consiste, basicamente, no deslocamento axial de um parafuso com
passo de alta exatidão.
II. O nônio dos micrômetros pode ter 10, 20 ou 50 divisões.
III. Um micrometro em que o passo da rosca é 0,5 mm, o tambor apresenta 50 divisões e o
nônio apresenta 10 divisões possui uma resolução de 0,01 mm.
É correto o que se afirma em:
A resposta correta é: I, apenas.
6. (FGV 2016 – adaptada) As figuras a seguir apresentam duas leituras (A e B) realizadas
com dois paquímetros distintos com escalas principais em milímetros, sendo a resolução do
paquímetro A igual 0,05 mm e do paquímetro B igual 0,02 mm.
A soma das medidas indicadas em A e B vale:
A resposta correta é: 141,97 mm.
7. A faixa de medida ou range pode ser definido corretamente por:
A resposta correta é: Indica a razão entre o maior valor e o menor valor medido.
8. Assinale a alternativa que apresenta a correta definição de zona morta.
A resposta correta é: É o maior valor de mudança de uma variável sem que essa
mude o valor de indicação do instrumento.
9. Sobre os sensores do tipo extensômetros, assinale a alternativa correta:
A resposta correta é: É utilizado para medir deformações aplicadas em corpos.
10. Assinale a alternativa que indica somente sensores de nível:
I. Empuxo.
II. Borbulhador.
III. Bourdon
IV. Dilatador.
A resposta correta é: Somente as afirmativas I e II estão corretas.
