RESUMO HIDROLOGIA

Prévia do material em texto

Hidrograma
Gráfico que relaciona a vazão no tempo e é o resultado da interação de todos os componentes do ciclo hidrológico.
· Heterogeneidade da bacia
· Caminhos que a água percorre
Métodos de cálculo simplificado:
· capacidade de infiltração constante;
· infiltração proporcional à intensidade de chuva;
· método SCS.

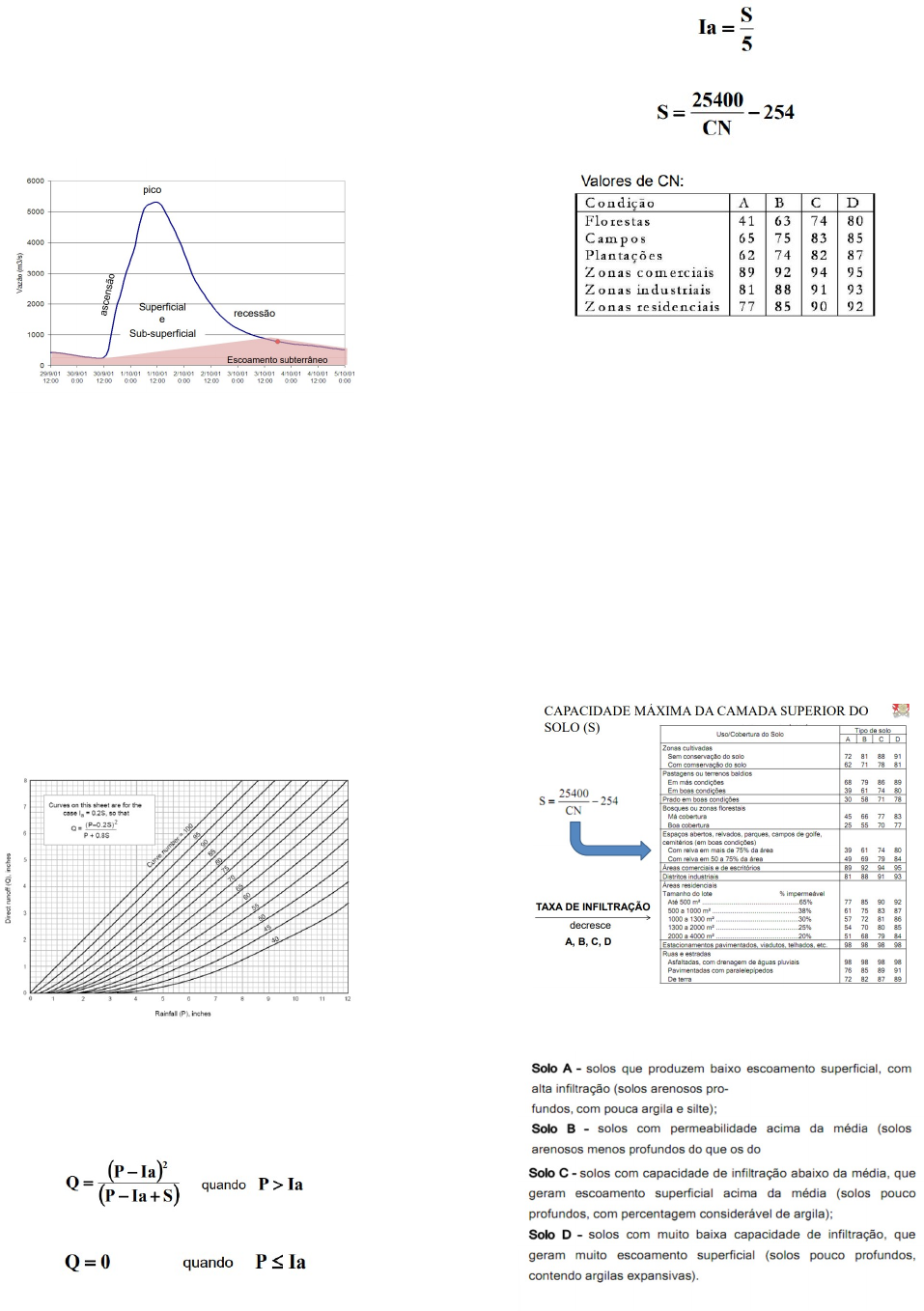

Método scs
Para uma dada chuva, obtém-se o escoamento, considerando um parâmetro (CN)
parcela da chuva que se transforma em escoamento superficial é chamada chuva efetiva (precipitação efetiva).
· Q = escoamento em mm
· P = chuva acumulada em mm
· Ia = Perdas iniciais
· S = parâmetro de armazenamento
Observações:
· Simples
· Valores de CN tabelados para diversos tipos de solos e usos do solo
· Utilizado principalmente para projeto em locais sem dados de vazão
· Usar com chuvas de projeto (eventos relativamente simples e de curta duração)
Curva – número ou curve number (cn)
Efeito de cn
Método Racional
Onde:
· Q: vazão de pico
· c: coeficiente de deflúvio
· i: intensidade média da precipitação sobre toda a bacia, de duração igual ao tc.
· A: área da bacia
Observações
· Usado para bacias urbanas e rurais pequenas
· 500 há (CHOW apud WILKEN, 1978); com segurança até 50 ha (WILKEN, 1978; DEBO; REESE, 2003);
· 200 ha (TUCCI, 2004); 300 ha (FESTI, 2005)
Limitações
O seu uso deve ser com cautela, pois envolve uma serie de simplificações e quanto maior a área mais impreciso é o método
· A intensidade de chuva é constante no tempo e no espaço;
· A área impermeável é constante durante a chuva;
· Contribuição de áreas impermeáveis constantes;
Coeficiente de escoamento Superficial
Período de retorno (T)
MÉTODO RACIONAL
Adota um hidrograma sintético simples, sob a forma de um triângulo isósceles, no qual o tempo de ascensão do pico é igual ao tempo de recessão e ambos são representados pelo tempo de concentração.
intensidade – curvas idf’s
· T é o período de retorno em anos
· T duração em minutos
Problemas de aplicação das curvas IDF
· A aplicação pura e simples da equação de chuvas intensas conduz a uma precipitação com intensidade constante (igual a intensidade média, na duração considerada);
· A adoção dessa chuva de projeto para obras hidráulicas é comum, mas é uma simplificação;
· Precipitação variável no tempo (SCS; Chicago e Bureau of Reclamation).
Hietograma de Projeto
Método dos blocos alternados
HIETOGRAMA – INTENSIDADE POR TEMPO
· Discretizar o tempo de concentração em intervalos de tempo iguais, e para cada intervalo calcular a precipitação correspondente através de relações i-d-f.
· Determinar os incrementos de alturas de chuva
· Rearranjar os incrementos de alturas de chuva em blocos ordenados pelas magnitudes: 5-3-1-2-4-6
· Maximizar a entrada da água na bacia
DEP/DOP (2003), TUCCI (1993)
- ALTERAÇÃO: 6-4-3-1-2-5
· maior maximização do pico de vazão;
· mais blocos: alternância entre ímpares à esquerda e pares à direita;
PARA OS PROJETOS SÃO INFORMADOS ALGUNS DADOS DE ENTRADA
L: 1 KM (COMPRIMENTO DO TALVEGUE)
COTA INICIAL: 182 M (COTA MÁXIMA DO TALVEGUE)
COTA FINAL: 90 M (COTA MÁXIMA DO TALVEGUE)
VARIAÇÃO DE H: 92 M (DESNÍVEL TOTAL)
Tr = 100 ANOS (TEMPO DE RETORNO)
1. CALCULO DO TEMPO DE CONCENTRAÇÃO
Com tc em minutos (mínimo indicado de 10 minutos)
2. EQUAÇÃO IDF
· T é o período de retorno em anos
· t duração em minutos
a equação idf dá um resultado constante para a chuva, essa intensidade pode ser representada pelo Hietograma de precipitação, onde essa intensidade é variada.
Esse Hietograma pode ser representado por diversos métodos como blocos alternados, yen e chow e huff.
Utilizando os dados obtidos nos itens 1 e 2 podemos dar continuidade ao método dos blocos alternados
3. equação idf variando duração da chuva
Utiliza-se da curva idf para encontrar a intensidade da chuva variando o tempo de duração da chuva.
Regras:
· t tem que ser maior que tc
· t tem que ser submútiplo da duração da chuva – inteiros. Ex: 60/10 número inteiro
4. Cálculos para transformação

A divisão por 60 é para a conversão de unidades – devido ao td estar em minutos
5. Blocos alternados
Maiores concentrações serão na parte central do Hietograma e assim é possível modelar o gráfico.
