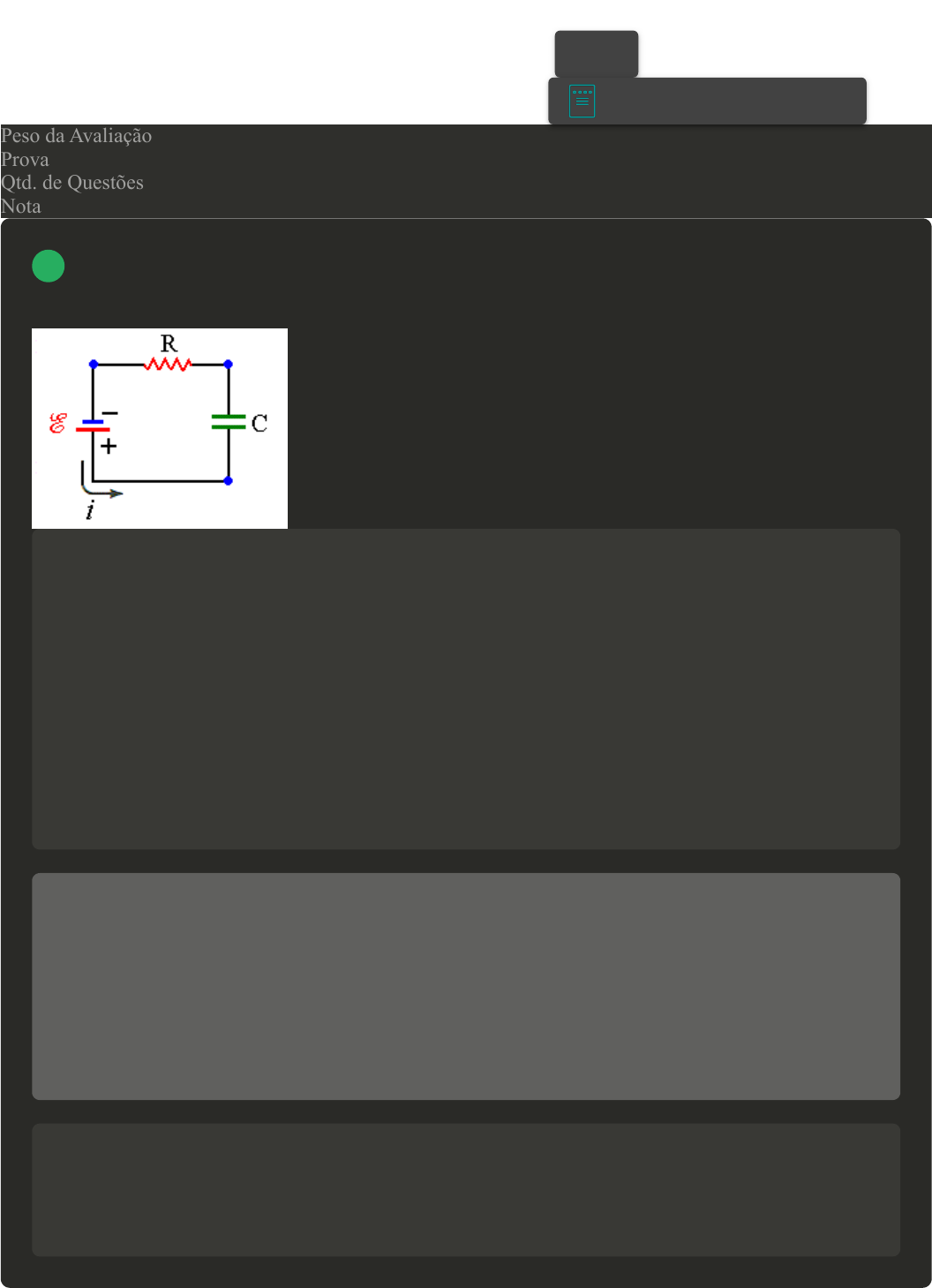

Resistores e capacitores são frequentemente encontrados juntos em circuitos elétricos. O exemplo
mais simples desta combinação é mostrado na figura em anexo, o qual é comumente denominado por
circuito RC. Com base nesse assunto, disserte sobre os circuitos RC série.
Resposta esperada
*Os circuitos mais simples estudados em circuitos elétricos contêm resistores e capacitores ou
resistores e indutores. *Esses circuitos seguem uma equação diferencial linear homogênea de 1ª
ordem ou um sistema de equações de 1ª ordem para circuitos que contenham mais de um indutor
ou mais de um capacitor dispostos de maneira tal que não permitam uma associação série de modo
direto. *Uma solução será obtida ao encontrarmos, para a variável dependente, uma expressão que
satisfaça a equação diferencial e a distribuição de energia nos indutores e capacitores num
determinado instante de tempo t = 0. A solução da equação diferencial representa a resposta do
circuito. *Quando o circuito não é alimentado continuamente por uma fonte independente, a
resposta é chamada de resposta natural, ou transitória uma vez que ela depende apenas da natureza
dos elementos do circuito e desaparece ao longo do tempo pela dissipação da energia armazenada
nos capacitores ou indutores se transformando em calor nos resistores do circuito.
Minha resposta
Resposta: Conforme mostrado na figura, quando a chave S é fechada, uma corrente imediatamente
começa a fluir no circuito. Os elétrons fluem do terminal negativo da fonte através do resistor R e
se acumulam na placa superior do capacitor C. Portanto, a mesma quantidade de elétrons fluirá da
placa inferior do capacitor, tornando-o mais negativo. Nesse caso, a carga nas placas do capacitor
aumenta de tamanho, até que haja corrente elétrica no circuito. Portanto, este processo ocorrerá até
que a diferença de potencial entre as placas do capacitor seja igual à da fonte. No entanto, isso
significa que a corrente deve diminuir com o tempo.
Retorno da correção
Parabéns, acadêmico, sua resposta atingiu os objetivos da questão e você contemplou o esperado,
demonstrando a competência da análise e síntese do assunto abordado, apresentando excelentes
argumentos próprios, com base nos materiais disponibilizados.
 VOLTAR
A+
Alterar modo de visualização
1
29/11/24, 10:39 Avaliação Final (Discursiva) - Individual
about:blank 1/3
[Laboratório Virtual - Leis de Kirchoff] Utilizando como referência o Quadro Elétrico do Laboratório
Virtual - Leis de Kirchhoff, apresentado na figura a seguir, observe o circuito que foi ajustado com a
inserção de lâmpadas nos pontos 1, 3, 4, 6 e 9, e pontes em curto-circuito nos pontos 2, 5, 7 e 8.
Observação: apresente todos os cálculos realizados, explicando o passo a passo do seu raciocínio, assim
como uma argumentação sólida, lógica, com as justificativas adequadas para fundamentar a tomada de
decisão. É importante apresentar o equacionamento e os cálculos, quando necessário, para elucidar as
suas respostas. Aproveite o momento para demonstrar a segurança nos equipamentos e procedimentos
laboratoriais. Lembre-se de que esta é uma questão dissertativa, portanto, respostas diretas e
simplificadas não serão consideradas. Mesmo que a resposta seja óbvia e direta, apresente suas
conclusões, indicando como foram obtidas.
Supondo uma tensão de alimentação do circuito de 15 V, e que cada lâmpada possui uma resistência
interna de 16 ohm, calcule as correntes e tensões nas lâmpadas.
Resposta esperada
Pelo circuito solicitado, existem três lâmpadas ativas (pontos 1, 6 e 9), sendo que a lâmpada do
ponto 1 está ligada em série com o paralelo das lâmpadas 6 e 9.
A corrente total do circuito é dada por: I = V/Req = 15/(16+16/2) = 625 mA.
A tensão no ponto 1 pode ser calculada por: V1= 0,625.16=9,375 V.
A tensão nos pontos 3 e 4 é zero, em função do curto circuito nos terminais do ponto 2, que coloca
a ligação em paralelo das cargas em curto-circuito. V3=V4=0; I3=I4=0.
A tensão nos pontos 6 e 9 tem o mesmo valor e pode ser calculada por: V6=(625E-3/2).16=5 V ou
por V6 = 625E-3*(16/2) = 5 V; V9=V6.
A corrente que flui pela lâmpada 6 é igual à corrente que flui pela lâmpada 9, e é dada por:
I6=I9=625E-3/2=312,5 mA.
Minha resposta
A corrente total do circuito é determinada pela fórmula: I = V/Req = 15/(16+16/2) = 625 mA. Para
calcular a tensão no ponto 1, usamos: V1 = 0,625 * 16 = 9,375 V. Nos pontos 3 e 4, a tensão é nula
devido à conexão no borne do ponto 2, que resulta em um curto-circuito na ligação em paralelo das
2
29/11/24, 10:39 Avaliação Final (Discursiva) - Individual
about:blank 2/3
cargas. Assim, temos V3 = V4 = 0, . A tensão nos pontos 6 e 9 é idêntica e pode ser calculada da
seguinte forma: V6 = (0,625/2) * 16 = 5 V; portanto, V9 = V6. A corrente no ponto 6 é a mesma
que a no ponto 9 e é expressa por: 16 = 19 = 0,625/2 = 312,5 mA.
Retorno da correção
Parabéns, acadêmico, sua resposta atingiu os objetivos da questão e você contemplou o esperado,
demonstrando a competência da análise e síntese do assunto abordado, apresentando excelentes
argumentos próprios, com base nos materiais disponibilizados.
