Alguns contatos vêm com a indicação “NA” e “NF” em suas carcaças. Os significados desses termos são respectivamente:
Contato de força e contato de selo
Contato normalmente fechado e normalmente aberto
Contato auxiliar e contato de força
Contato de selo e de força
X Contato normalmente aberto e normalmente fechado
[349960_13651
]
Questão
002

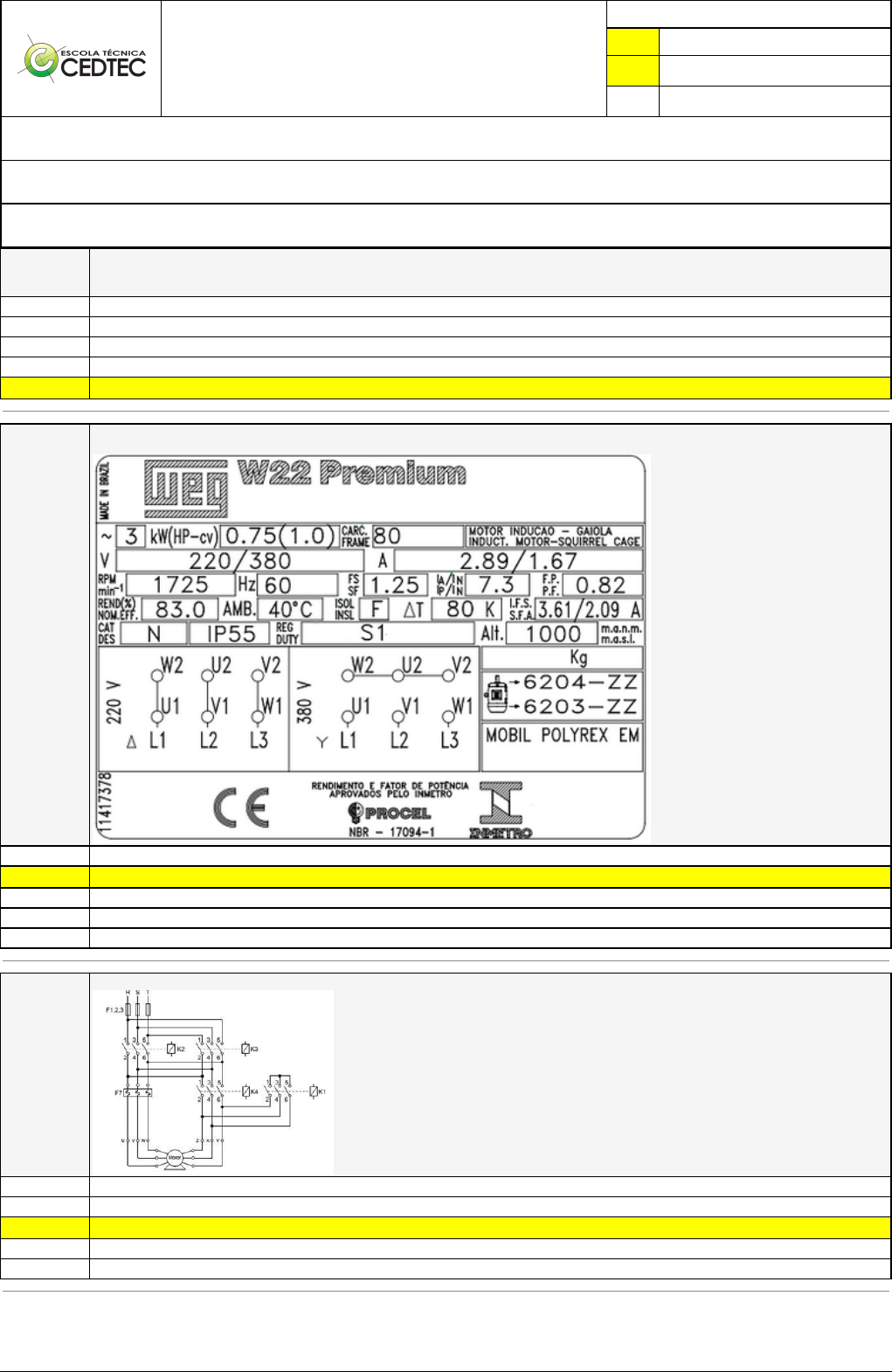

Considerando a placa de identificação de um motor, mostrada na figura abaixo. Caso esse motor seja ligado a uma rede elétrica trifásica de tensão
380V, a ligação do motor e a corrente nominal será de:
Em triangulo, e sua corrente nominal será de 2,89 A.
X Em estrela, e sua corrente nominal será de 1,67 A.
Em triangulo, e sua corrente nominal será de 7,3 A.
Em estrela, e sua corrente nominal será de 2,89 A.
Em triangulo, e sua corrente nominal será de 1,67 A.
[349960_16524
3]
Questão
003
O esquema abaixo representa um comando:
Automático de partida utilizando chave compensadora.
Automático de partida direta.
X Automático estrela - triângulo com reversão.
Automático de ligação direta e com reversão.
Estrela - triângulo.
Pincel Atômico - 16/12/2024 11:46:39 2/7
[349960_13648
]
Questão
004
Considerando a placa de identificação de um motor, mostrada na figura abaixo. O escorregamento nominal desse motor é:
2,89%
1,25%
0,75%
X 4,16%
1,67%
[349960_10977
]
Questão
005
Os dados de placa de um MIT, são referentes as condições :
X De funcionamento em plena carga.
De funcionamento sob 30% de carga nominal.
De funcionamento a vazio.
De funcionamento sob 50% de carga nominal.
De funcionamento sob 70% de carga nominal.
[349960_16519
7]
Questão
006
Analise as afrmativas a seguir em relação à forma de ligação dos instrumentos de medição de grandezas elétricas.
1. O frequencímetro deve ser ligado em série com a carga para determinar a frequência de uma rede elétrica.
2. Para medir a energia consumida pelo consumidor, o medidor deve ter a bobina de corrente em série com a carga, e a bobina de tensão em paralelo.
3. Para medir a energia consumida em baixa tensão por um consumidor residencial com entrada trifásica a partir da rede de distribuição secundária, o
medidor pode ser de dois elementos de medidas.
4. Para medir a energia consumida em baixa tensão por um consumidor residencial com entrada trifásica a partir da rede de distribuição secundária, o
medidor deve ser de três elementos de medidas.
Assinale a alternativa que indica todas as afrmativas CORRETAS.
São corretas apenas as afrmativas 1 e 2.
X São corretas apenas as afrmativas 2 e 4.
São corretas apenas as afrmativas 2 e 3.
São corretas apenas as afrmativas 3 e 4.
São corretas apenas as afrmativas 1 e 4.
[349960_16522
8]
Questão
007
Sobre dispositivos de comando, marque V para as afirmativas verdadeiras e F para as falsas.
( ) A corrente de partida dos motores não tem praticamente nenhuma influência sobre a vida útil dos contatos dos contatores.
( ) O contator é um dispositivo de atuação magnética destinado à interrupção de um circuito em curto-circuito.
( ) Na compra de contatores, devem ser fornecidas, no mínimo, as seguintes características: tensão nominal, frequência nominal, corrente nominal,
tensão nominal de manobra, número mínimo de manobras e número de contatos NA e NF.
( ) Quando a bobina de um contator é energizada, a força eletromecânica desta sobrepõe-se à força mecânica das molas, obrigando os contatos
móveis a se fecharem sobre os contatos fixos aos quais são ligados os terminais do circuito.
Assinale a sequência CORRETA.
F, V, F, F
F, F, V, V
X V, F, V, V
V, V, F, V
F,F,V,F
[349961_7797]
Questão
008
Os relés são utilizados em diversas aplicações, tanto para proteger sistemas quanto para acionar dispositivos. A respeito das características e dos tipos
de relés, assinale a opção correta.
O funcionamento dos relés a termopar é embasado na diferença do coeficiente de dilatação de um par metálico submetido a uma variação de
temperatura
X Os relés podem ser classificados quanto à grandeza a que são sensíveis, como, por exemplo, com base na corrente elétrica e na temperatura
A seletividade do relé indica o valor máximo da grandeza monitorada, que aciona o relé
Pincel Atômico - 16/12/2024 11:46:39 3/7
Devido aos seus princípios constitutivos, os relés eletromagnéticos são sensíveis a apenas uma única grandeza
Os relés de disparo diferido possuem um tempo de intervenção mínimo, de acordo com as exigências de seu caráter construtivo
Pincel Atômico - 16/12/2024 11:46:39 4/7
[349961_10987
]
Questão
009
Com relação aos diagramas de potência e comando abaixo, é correto afirmar que:
Pincel Atômico - 16/12/2024 11:46:39 5/7
Ao pressionar S0 , os contatores K1 e K3 serão acionados e após o tempo ajustado em K6 , o contator K3 será desenergizado, permanecendo ligados
os contatores K1 e K2.
X Ao pressionar B1 , os contatores K1 e K3 serão acionados e após o tempo ajustado em K6 , o contator K3 será desenergizado, permanecendo ligados
os contatores K1 e K2.
K1 ,K2 e K3 serão acionados imediatamente após pressionar B1.
K1 e K2 ligam o motor em estrela.
Ao pressionar B1 , os contatores K1 e K2 serão acionados e após o tempo ajustado em K6 , o contator K3 será desenergizado, permanecendo ligados
os contatores K1 e K3.
[349961_13654
]
Questão
010
Para inverter o sentido de giro de um MIT, basta:
Retirar 1(uma) fase de alimentação.
Alimentar o motor com tensão contínua.
X Inverter 2(duas) fases de alimentação.
Aumentar a tensão de alimentação do motor.
Trocar uma fase de alimentação pelo neutro da rede elétrica.
[349961_16522
6]
Questão
011
Os relés temporizados são dispositivos utilizados em diversos comandos elétricos. O relé temporizado com retardo na energização mantém o estado
inicial do contato (estado de repouso) mesmo após a energização do relé. Depois de transcorrido o tempo predeterminado (tempo de ajuste do relé), o
contato comuta para o estado acionado, mantendo-se nesse estado até que o relé seja desenergizado.
Qual das simbologias abaixo representa o contato de um relé temporizado com retardo na energização?
X
[349961_16517
9]
Questão
012
Com relação aos Sistema Elétrico de Potência, considere as seguintes afirmativas:
1. A função básica dos Sistemas Elétricos de Potência é fornecer energia elétrica aos consumidores (grandes ou pequenos), com qualidade, no
instante em que for solicitada.
2. Os requisitos de um Sistema Elétrico de Potência são: continuidade, conformidade, flexibilidade, segurança e manutenção.
3. A geração é responsável pela produção da energia elétrica, formada por Centrais Elétricas que convertem alguma forma de energia (cinética, calor
etc).
Somente a afirmativa 3 é verdadeira.
X Somente as afirmativas 1 e 2 são verdadeiras.
Somente a afirmativa 1 é verdadeira.
As afirmativas 1, 2 e 3 são verdadeiras
Somente as afirmativas 2 e 3 são verdadeiras.
Pincel Atômico - 16/12/2024 11:46:39 6/7
[349961_13655
]
Questão
013
Alguns terminais de um MIT perderam a identificação, como mostra a figura abaixo. Para identificar esses terminais , um técnico fez a medição da
resistência elétrica entre os terminais conforme mostra a tabela abaixo:
R1x=0 - R1y=0 - R1z=15,2 ohms / R3x=0 - R3y=15,1 ohms - R3z=0 / R5x=15,3 ohms - R5y=0 - R5z=0
Podemos afirmar que os terminais x ,y e z são respectivamente:
2, 4 e 6
6, 4 e 2
6, 2 e 4
4, 6 e 2
X 2, 6 e 4
[349961_13658
]
Questão
014
Com relaçãoaos diagramas de potência e comando abaixo, é correto afirmar que:
X Ao pressionar B1 , os contatores K1 e K2 serão acionados e após o tempo ajustado em K6 , o contator K3 será desenergizado, permanecendo ligados
os contatores K1 e K3.
K1 ,K2 e K3 serão acionados imediatamente após pressionar B1.
K1 e K2 ligam o motor em estrela.
Ao pressionar B1 , os contatores K1 e K3 serão acionados e após o tempo ajustado em K6 , o contator K3 será desenergizado, permanecendo ligados
os contatores K1 e K2.
Ao pressionar S0 , os contatores K1 e K3 serão acionados e após o tempo ajustado em K6 , o contator K3 será desenergizado, permanecendo ligados
os contatores K1 e K2.
[349961_16523
3]
Questão
015
A alta corrente proveniente da partida de motores pode causar queda de tensão na rede e esta redução não é conveniente. O elemento utilizado para
minimizar/eliminar esse efeito indesejável durante a partida, é:
O limitador de subexcitação
O compensador síncrono
X A chave estrela-triângulo
O transformador defasador
O limitador de sobre-excitação
[349959_17299
7]
Questão
016
Entende-se por seletividade de um sistema de proteção de um Sistema Elétrico de Potência como sendo:
O tempo que um equipamento fica inativo.
Pincel Atômico - 16/12/2024 11:46:39 7/7
A propriedade da proteção em reconhecer e escolher as condições para as quais uma imediata operação é requeria, e aquelas para as quais nenhuma
operação ou um retardo de atuação é exigido.
A velocidade ou rapidez de ação, na ocorrência de um curto-circuito.
A capacidade da proteção responder às anormalidades nas condições de operação, e aos curto-circuitos para os quais foi projetada.
X A probabilidade, sob dadas circunstâncias, de um componente, um equipamento ou um sistema satisfazer a função prevista.
[349959_16520
5]
Questão
017
Uma das formas possíveis para se transformar energia elétrica em energia mecânica é a utilização de motores elétricos. Essas máquinas podem ser
classificadas de acordo com diversos critérios. Assinale a alternativa que apresenta um tipo de motor elétrico síncrono:
Excitação em paralelo
Rotor gaiola de esquilo
Excitação em série
X Polos salientes
Rotor bobinado
[349959_10990
]
Questão
018
Na utilização de amperímetros, a função de um resistor shunt é:
Aumentar a faixa de medição do instrumento.
X Proteger o instrumento contra sobretensões.
Proteger o instrumento contra curto-circuito.
Reduzir a faixa de medição do instrumento.
Proteger o instrumento contra ligação invertida.
[349959_13663
]
Questão
019
A função de um TC e TP em sistema de medição de tensão e corrente são:
O TP é um transformador de corrente, cujo a função é reduzir a corrente para possibilitar a leitura do amperímetro.
O TC é um transformador de tensão, cujo a função é reduzir a corrente para possibilitar a leitura do voltímetro.
O TP é um transformador de tensão, cujo a função é reduzir a corrente para possibilitar a leitura do amperímetro.
O TC é um transformador de corrente, cujo a função é reduzir a corrente para possibilitar a leitura do amperímetro.
X O TP é um transformador de tensão, utilizado em circuitos de baixa tensão.
[349959_7824]
Questão
020
Todo carro possui uma caixa de fusíveis, que são utilizados para proteção dos circuitos elétricos. Os fusíveis são constituídos de um material de baixo
ponto de fusão, como o estanho, por exemplo, e se fundem quando percorridos por uma corrente elétrica igual ou maior do que aquela que são
capazes de suportar. O quadro a seguir mostra uma série de fusíveis e os valores de corrente por eles suportados.
Um farol usa uma lâmpada de gás halogênio de 55 W de potência que opera com 36 V. Os dois faróis são ligados separadamente, com um fusível para
cada um, mas, após um mau funcionamento, o motorista passou a conectá-los em paralelo, usando apenas um fusível. Dessa forma, admitindo-se que
a fiação suporte a carga dos dois faróis, o menor valor de fusível adequado para proteção desse novo circuito é o?
