Pincel Atômico - 18/12/2024 05:40:09 1/2
Exercício Caminho do Conhecimento - Etapa 16 (24859)
Atividade finalizada em 07/04/2024 22:39:54 (1800581 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
INSTALAÇÕES ELÉTRICAS PREDIAIS [976075] - Avaliação com 4 questões, com o peso total de 6,50 pontos [capítulos - 118]
Turma:
Curso Técnico: Eletrotécnica - Grupo: VV - BT 2023 - BT EAD ELE - 2 [106840]
Aluno(a):
 Respondeu 4 questões corretas, obtendo um total de 6,50 pontos como nota
[350081_1687
98]
Questão
001

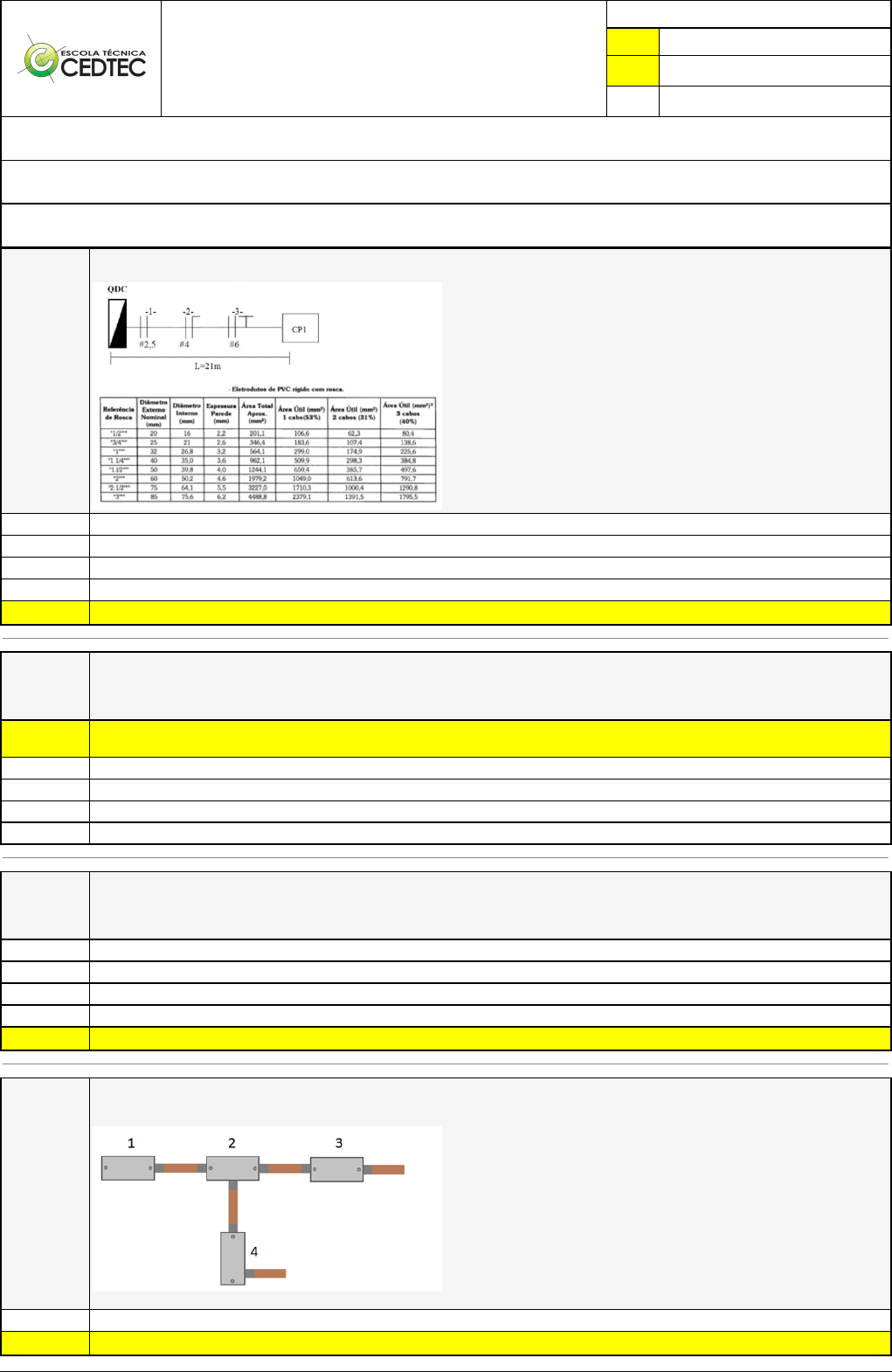

Dimensionar o trecho de eletroduto de PVC rígido entre um QDC e uma caixa de passagem (CP), como mostrado na figura abaixo,
considerando os condutores do tipo fio de cobre. Considere o eletroduto instalado na parte interna de uma edificação:
Φn= 40 mm ou 1.1/2
Φn= 25 mm ou 3/4
Φn= 50 mm ou 2
Φn= 32 mm ou 1.1/4
X Φn= 20 mm ou 1/2
[350082_1687
96]
Questão
002
Com relação à utilização de eletrodutos nas instalações elétricas de baixa tensão, é CORRETO afirmar-se que:
X Admite-se a utilização de condutor nu em eletroduto isolante exclusivo, quando se destina à proteção mecânica de condutores de
aterramento.
Não se admite a utilização de eletrodutos metálicos, devido ao risco de choque elétrico.
Nos eletrodutos, podem ser instalados condutores de fase e neutro nus ou isolados.
A taxa de ocupação do eletroduto não deve ser superior a 40% no caso de um condutor.
Para cada condutor, deve-se utilizar um eletroduto exclusivo.
[350081_1688
01]
Questão
003
Leia as afirmativas a seguir:
I. As caixas de passagem, também chamadas de caixas de derivação, são embutidas nas paredes ou lajes.
II. O projeto elétrico é a reunião das informações das instalações elétricas, hidráulicas e de alvenaria de uma obra.
III. As caixas de passagem não são necessárias numa execução de instalação elétrica.
A afirmativa II é verdadeira, e a I é falsa.
A afirmativa III é verdadeira e a I e II são falsas.
As duas afirmativas são verdadeiras.
As duas afirmativas são falsas.
X A afirmativa I é verdadeira, e a II é falsa.
[350083_1687
97]
Questão
004
Figura a seguir mostra o trecho de uma instalação aparente em que são utilizadas caixas conhecidas como "conduletes" para
encaminhamento de condutores, instalação de dispositivos, tais como tomadas e interruptores entre outros. Observa-se que todas as
caixas estão com as tampas voltadas para frente.
A partir das informações dadas, verifica-se que os tipos das caixas 1, 2, 3 e 4 na figura são respectivamente
E – TB – LL - LB
X E – T – C - LR
Pincel Atômico - 18/12/2024 05:40:09 2/2
C – TB – LR – X
LR – T – LB – LL
XA – LB -X - C
