ATIVIDADES INSTALAÇÕES HIDRÁULICAS
01 - ÁGUA FRIA - TERMINOLOGIAS E SIMBOLOGIAS DE PROJETOS DE INSTALAÇÕES HIDROSSANITÁRIAS
1. Qual a diferença entre o ramal predial e o alimentador predial?
Ambas fazem parte do primeiro subsistema da IPAF e têm como função receber a água da concessionária e repassar para o prédio. A diferença entre elas é a sua localização perante o hidrômetro. A tubulação que fica entre o ponto de entrega da concessionária e o hidrômetro é chamada de ramal predial e a que fica entre o hidrômetro e um reservatório doméstico é chamado de alimentador predial.
2. Em uma IPAF, o que é o ponto de utilização?
O ponto de utilização é onde o usuário tem acesso à água advinda da IPAF, localizado no fim dos sub-ramais. Os principais pontos de utilização são as torneiras do banheiro e da cozinha, além do chuveiro.
3. Em uma IPAF, qual a diferença entre o ramal predial e o ramal que sai da coluna de distribuição de água?
Apesar de terem quase o mesmo nome, eles possuem locações praticamente opostas dentro de uma IPAF. O ramal predial é a primeira tubulação, ela que recebe a água vinda da concessionária e repassa para o resto do sistema, enquanto que um ramal deriva da coluna de distribuição e tem como função levar água para os apartamentos do prédio.
4. Qual a importância do subsistema de reservação em uma IPAF?
O subsistema de reservação tem a função de armazenar água para poder distribuir de forma contínua a todos os usuários residentes do prédio.

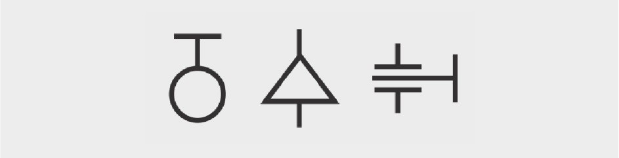

5. Quais os significados, respectivamente, destes três símbolos?
​​​​​​​Válvula gaveta, válvula de retenção e registro de pressão.
02 - ÁGUA FRIA - SISTEMAS DE DISTRIBUIÇÃO
6. Quanto às instalações prediais de água fria, assinale a alternativa correta.
A distribuição por gravidade é feita por um reservatório superior que, por sua vez, é alimentado diretamente pela rede pública ou por um reservatório inferior.
7. O abastecimento de uma instalação predial de água fria pode ser feito pela rede ou por fonte particular. Quando a área onde a edificação se encontra não for atendida por abastecimento público, é preciso recorrer à captação no lençol freático ou em nascentes. Orienta-se, em qualquer um dos casos, a utilização de reservatório para garantir uma reserva e regularizar as pressões no sistema de distribuição. Sobre os sistemas de distribuição, é correto afirmar:
O sistema indireto de abastecimento é utilizado quando existe pressão suficiente na rede de abastecimento para abastecer o reservatório superior sem utilização de sistema de bombeamento.
8. Em instalações prediais de água fria, como é denominada a tubulação que liga o ramal ao ponto de utilização?
Sub-ramal.
9. O golpe de aríete é um pico de pressão causado por uma alteração súbita na velocidade da vazão na tubulação. Esse picos de pressão são frequentemente acompanhados por um grande ruído na tubulação. Esse ruído provocado pelos golpes sucessivos não é prejudicial, causando apenas desconforto aos usuários, mas o choque hidráulico pode causar rompimento de tubulações (caso a pressão de ruptura seja ultrapassada), microfissuramento de tubulações plásticas que podem evoluir para trincas e fissuras e enfraquecimento de juntas, dando origem a vazamentos. Assinale a alternativa que representa uma forma de prevenir ou atenuar o Golpe de Aríete em uma rede de tubulações.
Evitar o fechamento brusco de válvulas e registros.
10. Tendo em vista a função a que se destina, a tubulação de uma instalação predial de abastecimento de água fria recebe nomes distintos ao longo do trajeto da água: sub-ramais, ramais, barriletes e colunas de distribuição. Ramal é:
A ligação entre as colunas de distribuição e os sub-ramais.
03 - ÁGUA FRIA - VAZÕES DE PROJETO, PRESSÕES E VELOCIDADES
11. A respeito do dimensionamento de tubulações prediais de água fria, assinale a opção correta.
A rede predial de distribuição deve ser dimensionada de tal forma que, no uso simultâneo provável de dois ou mais pontos de utilização, a vazão de projeto estabelecida esteja disponível.
12. De acordo com as normas brasileiras, as tubulações de uma instalação predial de água fria são dimensionadas para funcionarem como:
Todas como conduto forçado.
13. Em relação ao consumo e vazões de projeto de uma edificação, é correto afirmar que:
A vazão total de uma edificação é calculada em função da soma de todos os pesos dos aparelhos.
14. Dado um sanitário onde serão instalados 1 chuveiro, 1 lavatório, 1 bacia sanitária com válvula de descarga e 1 bidê. Para determinarmos a vazão que será utilizada para o dimensionamento da coluna que irá alimentar esse sanitário, é correto afirmar que:
Será utilizado o acúmulo dos pesos dos 4 aparelhos para cálculo da vazão da coluna.
15. De acordo com a NBR 5626, as velocidades:
Mínimas não são estabelecidas por norma.
04 - ÁGUA FRIA – RESERVATÓRIOS
16. Sobre o projeto de reservatórios de água fria, assinale a alternativa correta:
Reservatórios de maior capacidade devem ser divididos em dois ou mais compartimentos para permitir operações de manutenção sem haver interrupção na distribuição de água.
17. Uma edificação possui 10 ocupantes com um consumo médio per capita de 200 litros por dia. Qual a capacidade total mínima do reservatório, segundo a NBR 5.626, sem considerar a reserva de incêndio?
2 m³.
18. Orienta-se que a limpeza de um reservatório seja feita a cada 6 meses para garantir a qualidade da água armazenada. Sobre o procedimento de limpeza é correto afirmar:
Deve-se fechar o registro de entrada de água no reservatório, de preferência em dia de menor consumo, e aproveitar a água existente no reservatório para a limpeza.
19. Um reservatório é dimensionado com diversos componentes que auxiliam na manutenção e limpeza do mesmo. Sobre os componentes acessórios de um reservatório é correto afirmar:
A tubulação extravasora deve jogar a água em local visível para alertar sobre o extravasamento do reservatório.
20. O consumo diário de uma edificação pode variar de acordo com diversos fatores. Sobre as considerações relacionadas ao consumo diário e capacidade de reservatório de uma edificação é correto afirmar:
A NBR 5.626 orienta que a capacidade do reservatório deve ficar entre 1 e 3 o consumo diário da edificação.
05 - ÁGUA FRIA - PERDAS DE CARGA E DIMENSIONAMENTO DE BARRILETES, COLUNAS, RAMAIS, SUB-RAMAIS E VERIFICAÇÃO DE FUNCIONAMENTO
21. O cálculo exato da perda da carga nas tubulações é essencial para um correto dimensionamento do sistema de distribuição de água fria. Sobre perda de carga é correto afirmar:
A perda de carga de um sistema é a soma entre a perda de carga distribuída e a perda de carga localizada.
22. O dimensionamento do sistema de distribuição deve considerar:
O dimensionamento do barrilete é feito pelo mesmo método dos ramais e dicas de colunas de distribuição.
23. Após o cálculo do diâmetro das tubulações dos sub-ramais, ramais, colunas e barrilete, é necessário verificar as condições de funcionamento para garantir pressão adequada em todos os pontos. Sobre as condições de funcionamento é correto afirmar:
Se a pressão mínima em chuveiro com o sub-ramal de 20 mm não for suficiente, pode-se optar por aumentar o diâmetro para 25 mm, diminuindo a perda de carga e fazer outra verificação.
24. O dimensionamento de ramal pode ser feito por dois diferentes métodos. Sobre esses métodos é correto afirmar:
O método do consumo máximo provável é indicado para o dimensionamento de residências.
25. A instalação predial de água fria deve ser dimensionada de forma que:
Em qualquer ponto da rede em condições estáticas a pressão não deve ser superior a 40 m.c.a.
06 - ESGOTOS – COMPONENTES
26. O sistema de esgotamento sanitário de uma residência é formado por diversos componentes que garantem o correto funcionamento. De acordo com a NBR 8.160/99, que estabelece as exigências e recomendações para projeto e execução desse tipo de sistema, a tubulação que recebe diretamente os efluentes de aparelhos sanitários denomina-se:
Ramal de descarga.
27. O desconectoré um dispositivo capaz de impedir o retorno dos gases originados pelo esgoto, são importantes para que o ambiente não exale mau cheiro. Esse tipo de dispositivo funciona por meio do acúmulo de água, tecnicamente chamado de fecho hídrico, em um determinado ponto, o qual impossibilita que os gases passem no sentido oposto do escoamento da tubulação. Segundo a NBR 8.160, o dispositivo provido de fecho hídrico, destinado a vedar a passagem de gases no sentido oposto ao do deslocamento do esgoto é:
Desconector.
28. Para que um sistema de esgotamento sanitário predial funcione adequadamente é necessária a instalação de dispositivos de ventilação do sistema. Esse sistema tem a função de conduzir os gases para a atmosfera e evitar que os mesmos retornem para os ambientes. Sobre os procedimentos exigidos para a execução das instalações prediais de esgoto sanitário, é correto afirmar que toda coluna de ventilação deve ter:
Não deve estar situada a menos de 4,0 metros de qualquer janela, porta ou vão de ventilação, salvo se elevada 1,0 metro das vergas dos respectivos vãos.
29. O transporte do esgoto em um sistema de coleta de esgoto predial é feito através de ramais, tubos de queda, subcoletores e coletores. Em um sistema predial de esgotamento sanitário, alguns critérios devem ser respeitados na instalação das tubulações. Sobre esses critérios é correto afirmar:
Tanto para os coletores prediais quanto para os subcoletores a inclinação máxima a ser adotada é de 5%.
30. Cada componente do sistema de esgotamento possui uma função e deve ser aplicado corretamente, obedecendo aos princípios normativos e seguindo as especificações de uso e instalação do fabricante, com objetivo de proporcionar melhor eficiência no conjunto de coleta, transporte e tratamento do esgoto. Sobre os diversos componentes e sua principal função, qual alternativa está correta:
Os tubos de queda que recebem esgoto da pia da cozinha devem estar ligados diretamente à caixa de gordura
07 - ESGOTOS - DIMENSIONAMENTO DAS TUBULAÇÕES
31. O cálculo de subcoletor e coletor predial fundamenta-se pela somatória das unidades Hunter e em função das declividades mínimas. Qual o diâmetro nominal mínimo que o coletor predial de esgoto deve ter nos projetos dos sistemas prediais de esgoto sanitário?
100
32. Sobre o dimensionamento de ramais de descarga é correto afirmar que:
Depende dos equipamentos sanitários que descarregam nele, uma vez que cada aparelho possui uma unidade de contribuição, tecnicamente conhecida como Unidade Hunter de Contribuição.
33. Para que um sistema de esgotamento sanitário predial funcione adequadamente, é necessária a instalação de dispositivos de ventilação do sistema. Esse sistema tem a função de conduzir os gases para a atmosfera e evitar que os mesmos retornem para os ambientes. Sobre o dimensionamento de sistemas de ventilação é correto afirmar que:
Para o dimensionamento da tubulação de ventilação deve-se considerar as UHCs e o diâmetro mínimo do tubo de queda ou ramal de ventilação.
34. A instalação de elementos acessórios é fundamental para o correto funcionamento do sistema de coleta de esgotos de uma edificação. Sobre o dimensionamento dos acessórios é correto afirmar que:
Caixas de passagem devem ter diâmetro mínimo de 0,15 metros, quando em formato cilíndrico
35. Para a figura a seguir, que representa a instalação de esgoto sanitário de um banheiro, quais os diâmetros mínimos (em mm) das tubulações apontadas por A, B, C e D, respectivamente? Considere a contribuição de 2 UHC para cada aparelho ligado às tubulações.​​​​​​​
40, 40, 40, 50.
08 - ESGOTOS – TRATAMENTO
36. O esgoto doméstico pode ser definido como:
Despejo líquido resultante do uso da água para higiene em geral dentro de uma residência incluindo necessidades fisiológicas humanas.
37. As substâncias presentes nos esgotos são prejudiciais aos corpos de água. A matéria orgânica pode causar a diminuição da concentração de oxigênio dissolvido provocando a morte de peixes e outros organismos aquáticos. A matéria em suspensão e diluída causa escurecimento da água e impede a passagem da luz solar. Sobre a constituição do esgoto doméstico é correto afirmar:
O esgoto doméstico apresenta grande concentração de bactérias do grupo coliforme, que indicam contaminação de origem fecal.
38. A utilização de fossas sépticas é uma maneira simples e barata de disposição dos esgotos, sobretudo, para a zona rural ou residências isoladas. Sobre os processos que ocorrem em um fossa séptica, escolha a alternativa correta.
Na fossa séptica os sólidos em suspensão sedimentam e sofrem o processo de digestão anaeróbia.
39. Um sistema de tratamento individual pode ser satisfatoriamente eficiente, desde que corretamente projetado e posicionado. Sobre o projeto de uma fossa séptica é correto afirmar:
O intervalo entre limpezas altera o volume total da fossa, ou seja, quanto maior o intervalo entre limpezas maior será o volume adotado para a fossa.
40. O sumidouro é uma boa alternativa para a destinação final do esgoto sanitário depois de passar pela fossa ou fossa/filtro. Sobre o dimensionamento e construção de um sumidouro é correto afirmar:
O tipo de solo influencia no tamanho do sumidouro, já que influencia na velocidade de infiltração efluente.
09 - ÁGUAS PLUVIAIS - VAZÃO DE PROJETO
41. A altura pluviométrica é:
Volume de água precipitada por unidade de área (mm).
42. Número médio de anos em que, para a mesma duração de precipitação, uma determinada intensidade é igualada ou ultrapassada uma vez (anos). Este é o conceito de:
Período de retorno (ou de recorrência).
43. Na fórmula da vazão de projeto (Q=(I*A)/60), I representa:
Intensidade pluviométrica.
44. Sobre a área de contribuição de um telhado, assinale a alternativa CORRETA:
O projetista deve comparar a tipologia do telhado com as figuras na norma, buscando adequar o projeto às fórmulas apresentadas para auxiliar no cálculo.
45. A norma NBR 10.844: instalações prediais de águas pluviais aborda:
Exigências e critérios necessários aos projetos de instalações de drenagem de águas pluviais, visando a garantir níveis aceitáveis de funcionalidade, segurança, higiene, conforto, durabilidade e economia.
10 - ÁGUAS PLUVIAIS - COMPONENTES E DIMENSIONAMENTOS
46. Sobre as calhas e a terminologia associada, assinale a alternativa correta:
A calha é o canal que recolhe a água das coberturas, terraços e similares e conduz a um ponto de destino.
47. "Tubulação que opera em regime de escoamento livre, integra a rede pública de águas pluviais. É colocada sob a via transitável ou calçada, enterrada a profundidade conveniente." Essa definição corresponde a:
Coletor público.
48. Sobre a instalação e localização das calhas, assinale o comentário correto:
Calhas de água-furtada devem ter inclinação de acordo com o projeto da cobertura.
49. A fórmula de Manning-Strickler (Q=K*A/n*RH(2/*i(1/) é utilizada para:
Verificar se o dimensionamento estipulado para a calha atende a vazão de projeto e a altura máxima da lâmina d'água.
50. Sobre o dimensionamento de condutores verticais, assinale a alternativa correta:
É feito a partir dos ábacos dispostos na norma, que possui como dados de entrada:
- Q = Vazão do projeto, em L/min
- H = altura da lâmina de água na calha, em mm
- L = comprimento do condutor vertical, em m.
11 - ÁGUA QUENTE - COMPONENTES E DIMENSIONAMENTO
51. Sobre as limitações que a norma impõe para dimensionamento, assinale a alternativa correta:
Deve ser levado em consideração no projeto o efeito de dilatação e contração térmica da tubulação e devem ser cumpridas as especificações de instalação para cada tipo de material.
52. Segundo a NBR 7198, as instalações de água quente devem ser projetadas e execuadas de modo a:
Garantir o fornecimento de água de forma contínua, em quantidade suficiente e temperatura controlável, com segurança aos usuários, com as pressões e velocidades compatíveis com o perfeito funcionamento dos aparelhos sanitários e das tubulações.
53. No que diz respeito aos componentesque constituem um IPAQ, assinale a alternativa correta sobre a terminologia:
Barrilete: tubulação que se origina no reservatório e da qual derivam as colunas de distribuição, quando o tipo de abastecimento é indireto.
54. Sobre os componentes de uma IPAQ, assinale a afirmativa correta:
Ponto de utilização é extremidade a jusante do sub-ramal.
55. Sobre um projeto de Instalações Prediais de Água Quente, assinale a alternativa correta:
Apropriado para condução de água fria e quente, o sistema PEX (polietileno reticulado) tem capacidade de fazer curvas, reduzindo a quantidade de conexões.
12 - INSTALAÇÃO INTERNA DE GÁS – COMPONENTES
56. É uma característica do sistema de gás com tanque central recarregável:
Maior segurança, pois reduz o risco de vazamentos.
57. Sobre os elementos de segurança para o abrigo da central de gás, assinale a alternativa correta.
Deve ter sistema de proteção com extintores.
58. Sobre a localização dos abrigos para medidores de consumo, assinale a alternativa correta.
Devem ter fácil acesso para a empresa concessionária realizar a medição.
59. Sobre o trajeto das instalações a gás em uma edificação, assinale a alternativa correta.
Regulador de segundo estágio é a válvula que reduz a pressão do gás para 5 kPa.
60. Sobre a identificação das tubulações de gás, é correto afirmar:
Em função da necessidade de harmonia arquitetônica de fachadas ou interior de residências, a tubulação pode ser pintada na cor da fachada, desde que identificada com a palavra GÁS na tubulação a cada 2 m.
13 - INSTALAÇÃO INTERNA DE GÁS – DIMENSIONAMENTO
61. Sobre o processo de dimensionamento de uma instalação de gás, assinale a alternativa correta:
A capacidade nominal dos equipamentos pode ser fornecida pelo próprio fabricante ou consultado em norma.
62. A potência adotada e o fator de simultaneidade são utilizados para reduzir a potência computada, pois levam em consideração:
Que dificilmente todos os equipamentos serão ligados ao mesmo tempo.
63. Em uma instalação de Gás Liquefeito de Petróleo, assinale a alternativa correta a respeito da pressão final no ponto de utilização:
A pressão mínima final deve ser de pelo menos 2,5 kPa no ponto de utilização.
64. Sobre as etapas para dimensionamento de uma rede de gás, assinale a alternativa correta:
O diâmetro D utilizado é o diâmetro interno real, ou seja, da circunferência livre para passagem do gás.
65. Sobre as pressões recomendadas por norma nas instalações internas GLP, assinale a alternativa correta:
O regulador de segundo estágio tem como função reduzir a pressão do gás antes da entrada na rede secundária para valores de até 5kPa.
14 - INSTALAÇÃO INTERNA DE GÁS - INSTALAÇÕES E VERIFICAÇÕES DE ESTANQUEIDADE
66. Sobre os procedimentos para instalações de gás, assinale a alternativa correta.
Após a execução do ensaio de estanqueidade, deve ser emitido o laudo técnico correspondente pelo responsável no respectivo órgão de classe, acompanhado de ART.
67. Sobre os procedimentos de instalação, assinale a alternativa correta.
Os acoplamentos dos elementos que compõem as tubulações da rede de distribuição interna podem ser executados através de rosca, solda, compressão ou flange.
68. Sobre o teste de estanqueidade em instalações de gás, assinale a alternativa correta.
Sua função é detectar possíveis vazamentos e verificar a resistência da rede a pressões de operação.
69. Assinale a alternativa correta a respeito das verificações de estanqueidade:
O processo de purga tem como objetivo evitar chances de inflamabilidade da mistura ar + gás no interior da tubulação.
70. Sobre os elementos de regulagem e segurança das instalações, assinale a alternativa correta.
Os reguladores de pressão devem ser selecionados de forma a atender à pressão da rede de distribuição onde estão instalados e à potência adotada prevista para os aparelhos a gás por eles servidos.
15 - PREVENÇÃO E COMBATE À INCÊNDIO - COMPONENTES E DIMENSIONAMENTO
71. Quem é o responsável pela fiscalização do PPCI?
Corpo de bombeiros.
72. Um fogo classe K é um incêndio que:
Envolve meios de cozinhar: óleos não saturados, gordura animal e vegetal.
73. Qual a finalidade das normas de segurança contra incêndio?
Estabelecer um padrão de fabricação de produtos e equipamentos.
74. Qual a proposta de um sistema de detecção de fumaça?
Identificar um possível princípio de incêndio.
75. Quem está apto a elaborar um PPCI?
Profissionais habilitados e com ensino superior em engenharia civil ou arquitetura.
