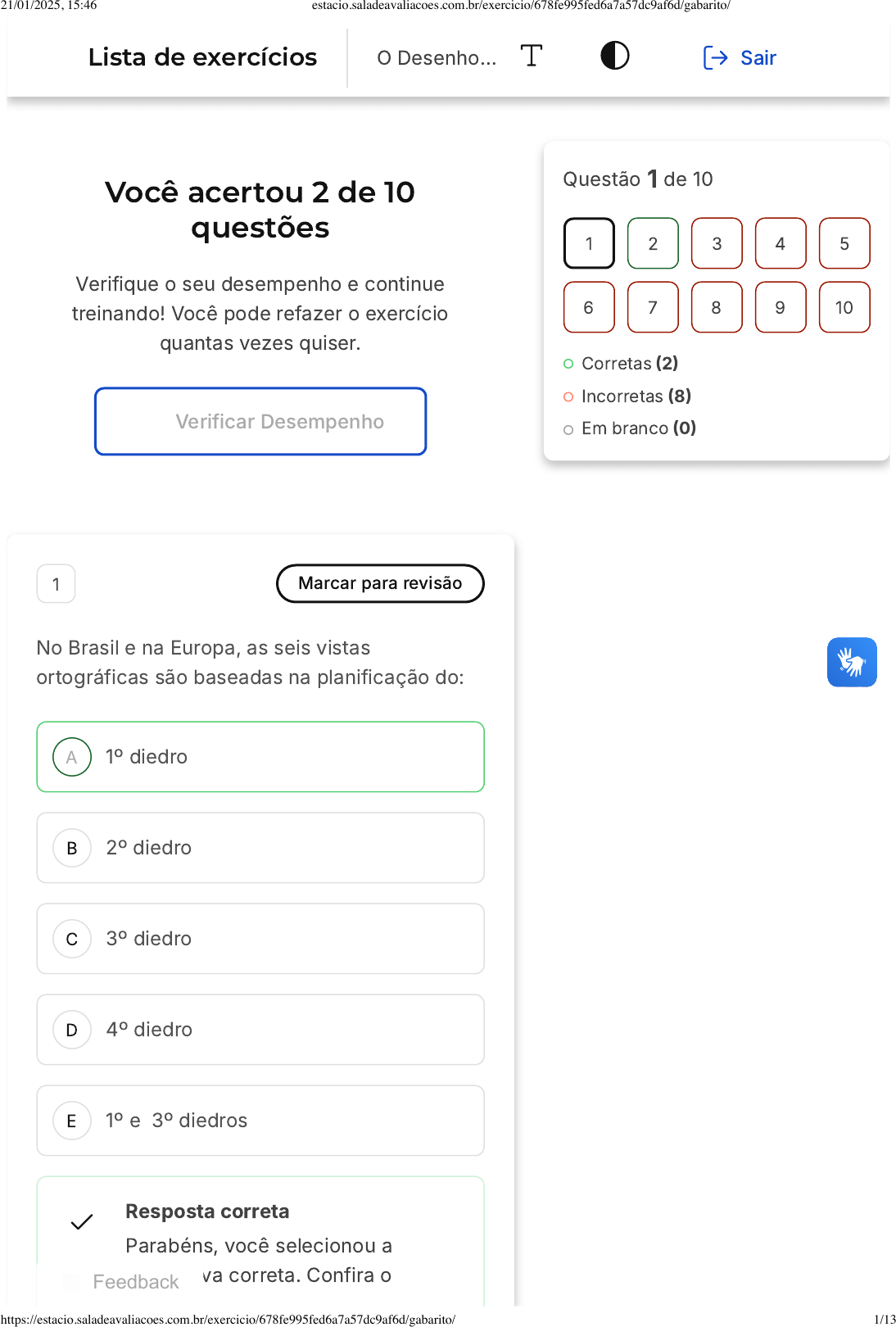

1 Marcar para revisão
No Brasil e na Europa, as seis vistas
ortográficas são baseadas na planificação do:
1º diedro
2º diedro
3º diedro
4º diedro
1º e  3º diedros
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
Questão 1 de 10
Corretas �2�
Incorretas �8�
Em branco �0�
1 2 3 4 5
6 7 8 9 10
Lista de exercícios O Desenho… Sair
Feedback
21/01/2025, 15:46 estacio.saladeavaliacoes.com.br/exercicio/678fe995fed6a7a57dc9af6d/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/678fe995fed6a7a57dc9af6d/gabarito/ 1/13
A
B
C
gabarito comentado!
Gabarito Comentado
As seis vistas ortográficas são uma
representação gráfica que permite
visualizar um objeto em diferentes ângulos.
No Brasil e na Europa, essas vistas são
baseadas na planificação do 1º diedro. Isso
significa que o objeto é visualizado a partir
de seis direções diferentes, todas
perpendiculares entre si, e essas visões
são então projetadas em um plano. A
escolha do 1º diedro para essa planificação
é uma convenção adotada nesses locais,
enquanto em outros, como os EUA e
Canadá, utiliza-se o 3º diedro. Portanto, a
alternativa correta é a "A", que afirma que
no Brasil e na Europa, as seis vistas
ortográficas são baseadas na planificação
do 1º diedro.
2 Marcar para revisão
Qual será a medida, no papel, de uma linha reta
que no terreno mede 45m, utilizando a escala
1�450?
10 cm
100 cm
1 cm
21/01/2025, 15:46 estacio.saladeavaliacoes.com.br/exercicio/678fe995fed6a7a57dc9af6d/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/678fe995fed6a7a57dc9af6d/gabarito/ 2/13
D
E
A
B
1 m
10 m
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A escala é uma relação de proporção entre
as medidas no mapa (ou desenho) e as
medidas reais no terreno. Neste caso, a
escala é 1�450, o que significa que 1 cm no
papel representa 450 cm (ou 4,5 m) no
terreno. Para encontrar a medida no papel
de uma linha que no terreno mede 45 m,
basta dividir 45 m por 4,5 m/cm (a escala
em metros por centímetro). Isso resulta em
10 cm. Portanto, uma linha que mede 45 m
no terreno será representada por uma linha
de 10 cm no papel.
3 Marcar para revisão
O que consideramos quando temos que
escolher o tipo de cabeça de parafuso a ser
utilizada?
O material do parafuso.
A natureza da união a ser feita.
21/01/2025, 15:46 estacio.saladeavaliacoes.com.br/exercicio/678fe995fed6a7a57dc9af6d/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/678fe995fed6a7a57dc9af6d/gabarito/ 3/13
C
D
E
O material a ser unido.
O passo da rosca.
O número de filetes da rosca.
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
Gabarito: A natureza da união a ser feita.
Justificativa: Os diferentes tipos de
parafusos são classificados de acordo com
a sua aplicação. Dessa forma, o principal
fator a ser considerado na escolha do tipo
de parafuso a ser utilizado é a natureza da
união que se pretende fazer. Isso significa
que, dependendo do tipo de união que se
deseja realizar, seja ela temporária ou
permanente, de materiais iguais ou
diferentes, em ambientes internos ou
externos, entre outros, um tipo específico
de parafuso será mais adequado. Portanto,
entender a natureza da união é
fundamental para fazer a escolha correta.
4 Marcar para revisão
Que tipo de corte é adotado quando se deseja
representar somente uma parte da peça para
salientar algum detalhe dela?
21/01/2025, 15:46 estacio.saladeavaliacoes.com.br/exercicio/678fe995fed6a7a57dc9af6d/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/678fe995fed6a7a57dc9af6d/gabarito/ 4/13
A
B
C
D
E
Total
Parcial
Composto por planos paralelos
Composto por planos concorrentes
Meio corte
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
O tipo de corte adotado quando se deseja
representar somente uma parte da peça
para destacar algum detalhe dela é o meio
corte. Este tipo de corte é utilizado para
mostrar detalhes internos de uma peça
sem a necessidade de cortar a peça inteira.
A região cortada e a região representada
em vista são separadas por uma linha de
eixo, permitindo uma visualização clara e
detalhada do interior da peça.
5 Marcar para revisão
Que tipo de pino apresenta elevada resistência
ao corte e pode ser assentado em furos, com
variação de diâmetro considerável?
21/01/2025, 15:46 estacio.saladeavaliacoes.com.br/exercicio/678fe995fed6a7a57dc9af6d/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/678fe995fed6a7a57dc9af6d/gabarito/ 5/13
A
B
C
D
E
Cônico
Elástico
Cônico com haste roscada
Cilíndrico
Guia
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
O pino elástico é o tipo de pino que
apresenta elevada resistência ao corte e
pode ser assentado em furos com variação
de diâmetro considerável. Para entender
melhor, vamos analisar cada tipo de pino:
1. Pino cônico: Sua principal função é a
ação de centragem.
2. Pino cônico com haste roscada: A ação
de retirada do pino de furos cegos é
facilitada por um simples aperto da porca.
3. Pino cilíndrico: Este requer um furo de
tolerâncias rigorosas e é utilizado quando
são aplicadas as forças cortantes.
4. Pino elástico: Este tipo de pino apresenta
elevada resistência ao corte e pode ser
assentado em furos, com variação de
diâmetro considerável. Pode ser um pino
tubular partido.
5. Pino de guia: Serve para alinhar
elementos de máquinas. A distância entre
21/01/2025, 15:46 estacio.saladeavaliacoes.com.br/exercicio/678fe995fed6a7a57dc9af6d/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/678fe995fed6a7a57dc9af6d/gabarito/ 6/13
A
B
C
D
E
os pinos deve ser bem calculada para
evitar o risco de ruptura.
Portanto, a alternativa correta é a B, que se
refere ao pino elástico.
6 Marcar para revisão
Que tipo de cavilha é utilizada para fixação e
junção em casos de aplicação de forças
variáveis e simétricas, bordas de peças de ferro
fundido?
KS 1
KS 3
KS 6
KS 7
KS 9
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
O tipo de cavilha KS 3 é a resposta correta.
A cavilha KS 3, de acordo com a norma DIN
1473, é utilizada para fixação e junção em
casos de aplicação de forças variáveis e
simétricas, especialmente em bordas de
21/01/2025, 15:46 estacio.saladeavaliacoes.com.br/exercicio/678fe995fed6a7a57dc9af6d/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/678fe995fed6a7a57dc9af6d/gabarito/ 7/13
A
B
C
D
E
peças de ferro fundido. As demais cavilhas
possuem outras aplicações: a KS 1 �DIN
1471) é usada para fixação e junção em
geral; a KS 6 e a KS 7 são utilizadas para
ajustagem e fixação de molas e correntes;
e a KS 9 é empregada nos casos em que
se tem a necessidade de puxar a cavilha do
furo.
7 Marcar para revisão
Para adquirir os rebites adequados ao seu
trabalho, é necessário que você conheça suas
especificações, ou seja:
De que material é feito; o tipo de sua
cabeça; o diâmetro do seu corpo; o
comprimento a ser unido.
De que material é feito; o tipo de sua
cabeça; o diâmetro do seu corpo; o
seu comprimento útil.
Que material vai unir; o tipo de sua
cabeça; o diâmetro do seu corpo; o
comprimento a ser unido.
Que material vai unir; o tipo de sua
cabeça; o diâmetro do furo; o seu
comprimento útil.
Que material vai unir; o tipo de sua
cabeça; o diâmetro do furo; o
comprimento a ser unido.
21/01/2025, 15:46 estacio.saladeavaliacoes.com.br/exercicio/678fe995fed6a7a57dc9af6d/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/678fe995fed6a7a57dc9af6d/gabarito/8/13
A
B
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
Para escolher os rebites adequados para o
trabalho em questão, é essencial conhecer
suas especificações. Isso inclui saber de
que material o rebite é feito, o tipo de
cabeça que possui, o diâmetro do seu
corpo e o seu comprimento útil. O
comprimento útil é uma informação crucial,
pois indica a extensão do rebite que será
efetivamente utilizada na união dos
materiais. Portanto, a alternativa correta é a
B� "De que material é feito; o tipo de sua
cabeça; o diâmetro do seu corpo; o seu
comprimento útil".
8 Marcar para revisão
O que significa tolerância de localização de um
ponto?
Desvio mínimo admissível para a
posição de um elemento em relação à
sua posição teórica.
Desvio médio admissível para a
posição de um elemento em relação à
sua posição teórica.
21/01/2025, 15:46 estacio.saladeavaliacoes.com.br/exercicio/678fe995fed6a7a57dc9af6d/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/678fe995fed6a7a57dc9af6d/gabarito/ 9/13
C
D
E
Desvio máximo admissível para a
posição de um elemento em relação à
sua posição teórica.
Desvio máximo admissível para a
posição de um elemento.
Desvio mínimo admissível para a
posição de um elemento.
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
O termo "tolerância de localização de um
ponto" refere-se ao desvio máximo
permitido para a posição de um elemento
em relação à sua posição teórica. Isso
significa que, em um sistema ou projeto, a
localização de um ponto específico pode
variar dentro de um limite máximo definido,
sem que isso comprometa a funcionalidade
ou a integridade do sistema ou projeto.
Portanto, a alternativa correta é a "C", que
afirma que a tolerância de localização de
um ponto é o "desvio máximo admissível
para a posição de um elemento em relação
à sua posição teórica".
9 Marcar para revisão
No Desenho Técnico, nem todas as vistas estão
paralelas aos planos , e . Quando issoπ π
′
π
′′
21/01/2025, 15:46 estacio.saladeavaliacoes.com.br/exercicio/678fe995fed6a7a57dc9af6d/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/678fe995fed6a7a57dc9af6d/gabarito/ 10/13
A
B
C
D
E
ocorre, como fazemos para obter as arestas em
verdadeira grandeza?
Vistas em corte.
Vistas auxiliares.
Rebatimento para o 1º diedro.
Rebatimento para o 3º diedro.
Rotação do hexaedro básico.
Resposta incorreta
Opa! A alternativa correta é a letra
B. Confira o gabarito comentado!
Gabarito Comentado
Para obter as arestas em verdadeira
grandeza quando nem todas as vistas
estão paralelas aos planos , e no
Desenho Técnico, utilizamos as vistas
auxiliares. Em determinadas situações, não
é possível fazer com que todos os planos
do objeto estejam paralelos a esses planos.
Nesses casos, recorremos ao recurso da
vista ortográfica auxiliar. Esta técnica é
fundamentada nas operações de rotação e
rebatimento de planos na Geometria
Descritiva, com o objetivo de obter a
"verdadeira grandeza" das arestas.
Portanto, a alternativa correta é a B� "Vistas
auxiliares".
π π
′
π
′′
21/01/2025, 15:46 estacio.saladeavaliacoes.com.br/exercicio/678fe995fed6a7a57dc9af6d/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/678fe995fed6a7a57dc9af6d/gabarito/ 11/13
A
B
C
D
E
10 Marcar para revisão
Quais fatores diferenciam os diversos tipos de
parafusos? Os parafusos se diferenciam pela
forma da rosca, da cabeça, da haste e do tipo
de acionamento:
Forma da rosca, da cabeça, da haste e
o tipo de acionamento.
Forma da rosca, da cabeça, número
de filetes, passo da rosca.
Forma da cabeça, da haste, tipo de
acionamento e passo da rosca.
Forma da haste, tipo de acionamento,
número de filetes e passo da rosca.
Forma da haste, passo da rosca,
número de filetes e tipo de
acionamento.
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
Gabarito: Forma da rosca, da cabeça, da
haste e o tipo de acionamento.
Justificativa: Os parafusos são elementos
de fixação utilizados para unir peças de
maneira não permanente. Isso significa que
as peças podem ser facilmente montadas e
desmontadas, apenas apertando e
desapertando os parafusos que as mantêm
21/01/2025, 15:46 estacio.saladeavaliacoes.com.br/exercicio/678fe995fed6a7a57dc9af6d/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/678fe995fed6a7a57dc9af6d/gabarito/ 12/13
unidas. A diferenciação entre os parafusos
ocorre devido à forma da rosca, da cabeça,
da haste e do tipo de acionamento.
Portanto, a alternativa A está correta, pois
menciona exatamente esses quatro fatores.
21/01/2025, 15:46 estacio.saladeavaliacoes.com.br/exercicio/678fe995fed6a7a57dc9af6d/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/678fe995fed6a7a57dc9af6d/gabarito/ 13/13
