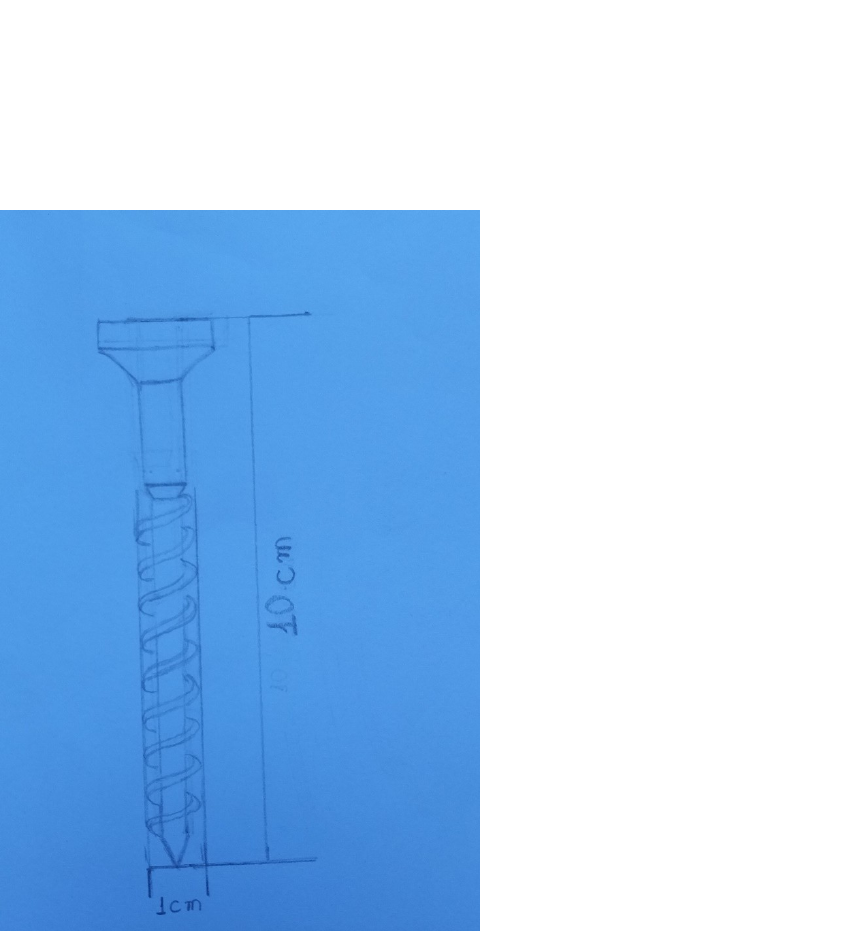

Uma representação na escala de ampliação deve apresentar o objeto maior que o seu tamanho real. Se o parafuso mostrado tem 5 cm de altura e 5 mm (0,5 cm) de diâmetro, o desenho deve ser representado em maior tamanho. A escala sugerida foi 2:1 e, neste caso, representa que uma determinada medida no desenho é 2x maior que a medida real. Dessa forma, desenho produzido deve apresentar 10 cm de altura e 1 cm de diâmetro. image1.jpeg
