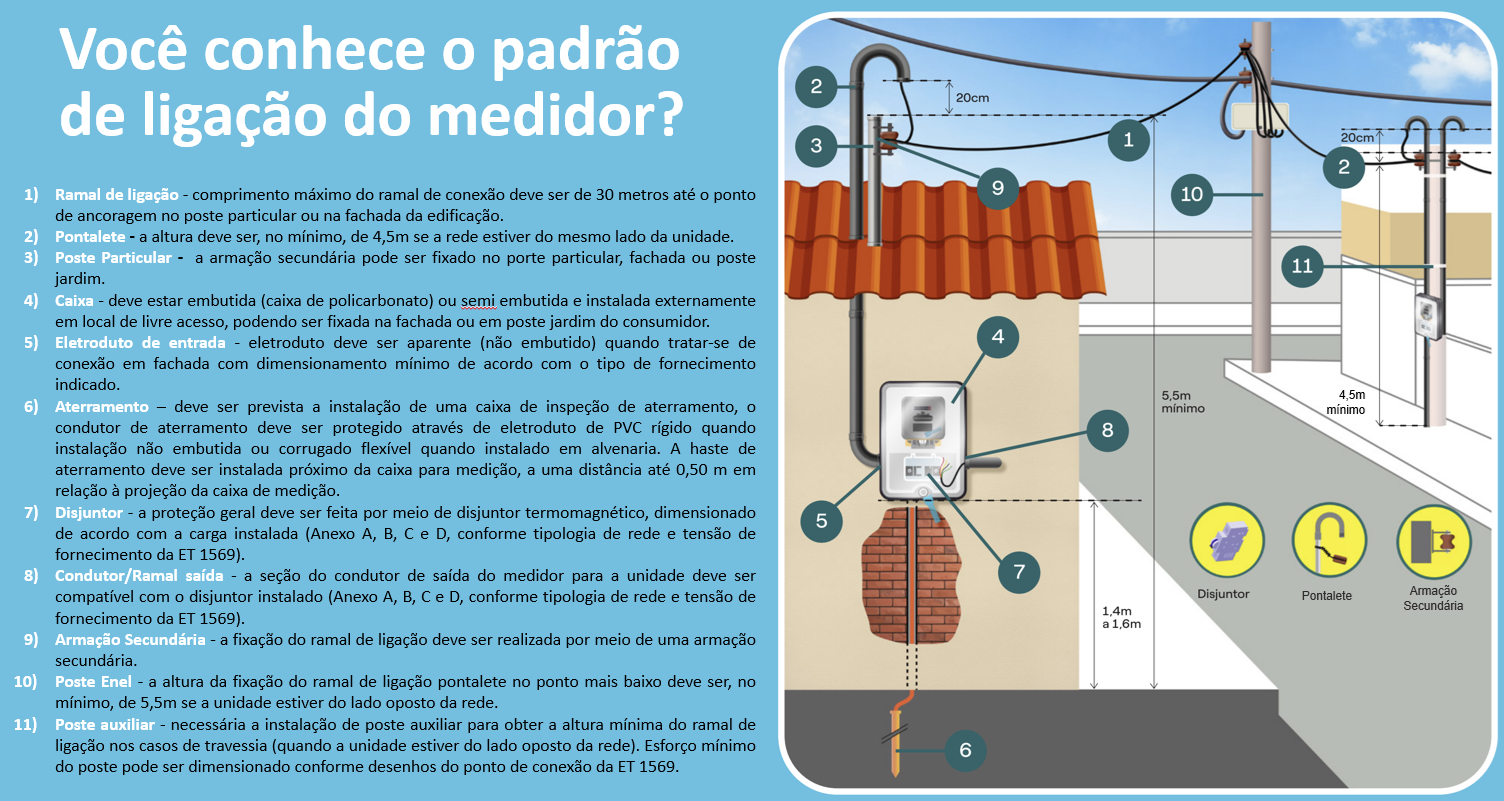

Você conhece padrão 2 20cm de ligação do medidor? 3 1 20cm 2 1) Ramal de ligação - comprimento máximo do ramal de conexão deve ser de 30 metros até o ponto 9 10 de ancoragem no poste particular ou na fachada da edificação. 2) Pontalete - a altura deve ser, no mínimo, de 4,5m se a rede estiver do mesmo lado da unidade. 3) Poste Particular - a armação secundária pode ser fixado no porte particular, fachada ou poste 11 jardim. 4) Caixa - deve estar embutida (caixa de policarbonato) ou semi embutida e instalada externamente em local de livre acesso, podendo ser fixada na fachada ou em poste jardim do consumidor. 5) Eletroduto de entrada eletroduto deve ser aparente (não embutido) quando tratar-se de 4 conexão em fachada com dimensionamento mínimo de acordo com tipo de fornecimento indicado. 5.5m 4,5m 6) Aterramento - deve ser prevista a instalação de uma caixa de inspeção de aterramento, mínimo mínimo condutor de aterramento deve ser protegido através de eletroduto de PVC rígido quando 8 instalação não embutida ou corrugado flexível quando instalado em alvenaria. A haste de aterramento deve ser instalada próximo da caixa para medição, a uma distância até 0,50 m em relação à projeção da caixa de medição. 7) Disjuntor - a proteção geral deve ser feita por meio de disjuntor dimensionado 5 de acordo com a carga instalada (Anexo A, B, C e D, conforme tipologia de rede e tensão de fornecimento da ET 1569). 8) Condutor/Ramal saída - a seção do condutor de saída do medidor para a unidade deve ser 7 compatível com o disjuntor instalado (Anexo A, B, C e D, conforme tipologia de rede e tensão de Disjuntor Pontalete Armação 1,4m Secundária fornecimento da ET 1569). 1,6m 9) Armação Secundária - a fixação do ramal de ligação deve ser realizada por meio de uma armação secundária. 10) Poste Enel a altura da fixação do ramal de ligação pontalete no ponto mais baixo deve ser, no mínimo, de 5,5m se a unidade estiver do lado oposto da rede. 11) Poste auxiliar - necessária a instalação de poste auxiliar para obter a altura mínima do ramal de ligação nos casos de travessia (quando a unidade estiver do lado oposto da rede). Esforço mínimo 6 do poste pode ser dimensionado conforme desenhos do ponto de conexão da ET 1569.
