VEDAÇÕES

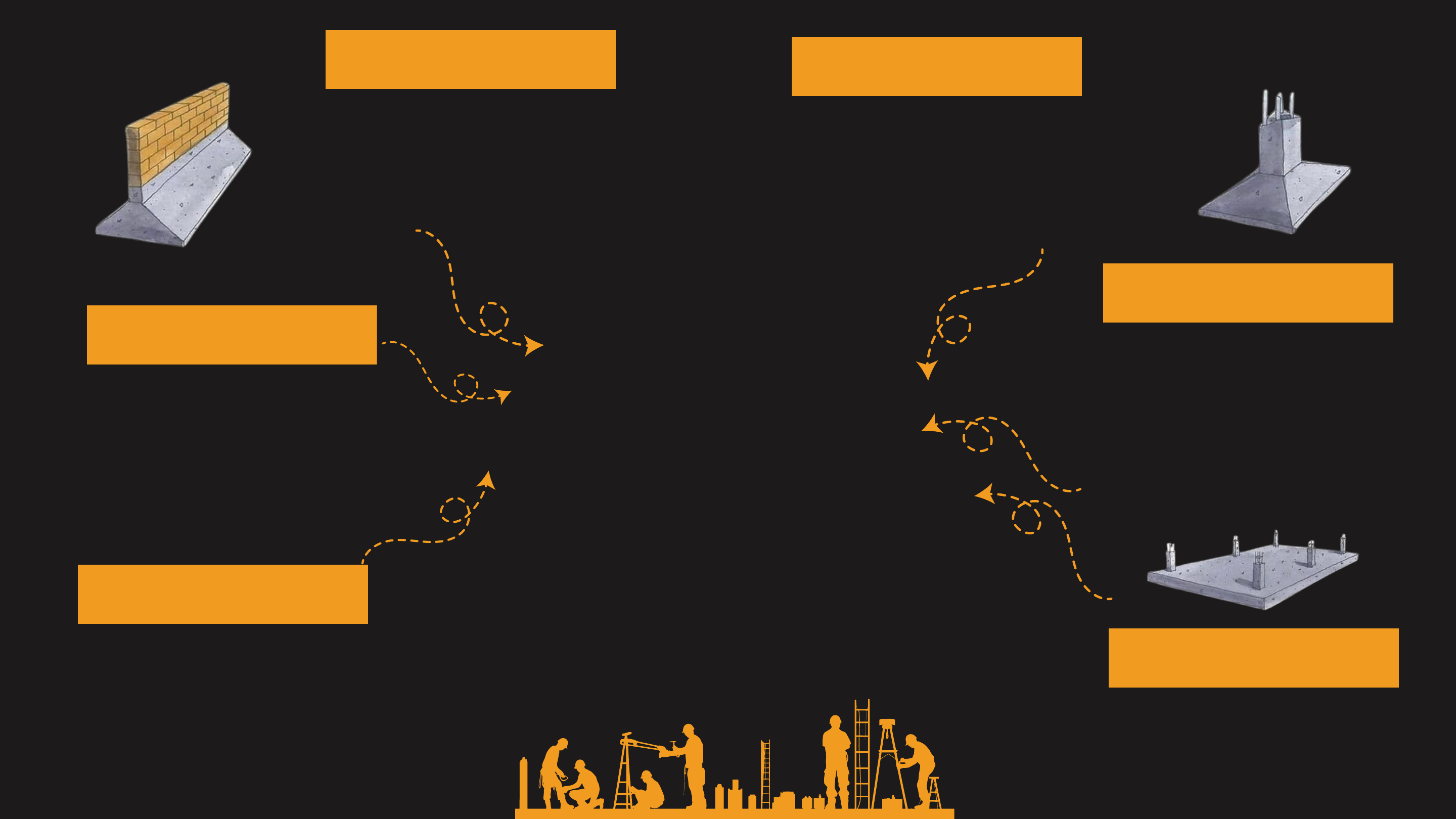

SAPATAS
VEDAÇÕES
SAPATA ISOLADA
SAPATA CORRIDA
VEDAÇÕESSAPATA ASSOCIADA
VEDAÇÕESBLOCOS
VEDAÇÕESRADIER
São um dos tipos de fundação superficiais
mais simples e mais comuns na construção
civil. São dimensionadas para suportar as
cargas de um único pilar ou coluna. Podem
ter formato quadrado, retangular, circular,
dentre outros.
Segundo a NBR 6122, as fundações superficiais transmitem a
carga ao solo por pressões distribuídas sob a base, com
profundidade inferior a duas vezes a menor dimensão da
fundação, sendo esta não menor que 60 cm. São indicadas para
solos com boa capacidade de suporte, sem risco de
deslocamento ou deformações.
São um elemento estrutural de concreto
armado, elas são dimensionadas para que
as tensões de tração que são exercidas
sobre a fundação sejam resistidas pela
armadura e não pelo concreto.
O radier é uma fundação semelhante a
uma laje que cobre toda a área da
construção, distribuindo as cargas sobre
uma grande área do terreno.
FUNDAÇÕES
SUPERFICIAIS
Esse tipo de fundação é projetado para
suportar cargas provenientes de elementos
contínuos que têm distribuição de cargas
linear como paredes, muros ou outros
elementos alongados.
é usada quando as sapatas isoladas estão
muito próximas, podendo ficar sobrepostas
ou influenciar uma à outra. Nesse caso, uma
única sapata recebe as cargas de dois ou
mais pilares, otimizarndo o espaço e a
estrutura.
Segundo a NBR 6122/2010, os blocos de
fundação podem ser dimensionados sem
armadura, pois o concreto resiste às
tensões de tração devido às suas
dimensões. São indicados para obras de
pequeno porte em solos com boa
capacidade de suporte.
VEDAÇÕES
ESTACAS DE CONCRETO PRÉ-MOLDADAS
VEDAÇÕES
São aquelas em que a carga exercida sobre ela é transmitida
para a fundação pela resistência de fuste (lateral), pela
resistência de ponta (base), ou por ambas.
 Esse tipo de fundação deve ser assentada em
profundidade superior ao dobro de suas menor dimensão
em planta e no mínimo 3, exceto em alguns casos especiais.
FUNDAÇÕES
PROFUNDAS
As estacas de concreto podem ser armadas ou
protendidas, cravadas por percussão, prensagem
ou vibração. Elas têm boa capacidade de carga e
resistência, com controle de qualidade, mas
causam vibrações, não ultrapassam solos
resistentes, têm peso elevado e são difíceis de
cortar e emendar.
ESTACAS METÁLICAS
são semelhantes às de concreto pré-moldado,
mas atingem maior profundidade devido à
facilidade e segurança nas emendas. Geralmente,
são perfis ou trilhos, e podem ser protegidas com
pinturas especiais ou encamisamento de concreto
em terrenos agressivos.
ESTACAS DE MADEIRA
As estacas de madeira são usadas em obras
provisórias e, para obras permanentes, precisam
de tratamento contra fungos. Elas duram mais
quando submersas, podem ser emendadas, mas
causam vibrações, exigem cuidados contra
flutuação da água e têm comprimento máximo de
12 metros.
VEDAÇÕESESTACAS HELICOIDAIS
É executada com uma haste tubular com hélice
que perfura o solo por torque. Ela não causa
vibrações e permite monitoramento preciso da
execução. No entanto, é um método caro, requer
terreno plano e proximidade da central de
concreto.
TUBULÃO
São estacas com diâmetro mínimo de 50 cm,
podendo ter uma base alargada, que exige a
presença de um operário para sua execução.
TUBULÃO A CÉU ABERTO
São executados com a concretagem de um poço
escavado no solo, geralmente com base alargada,
exigindo a descida de um operário para o
alargamento. São usados em terrenos coesivos e
acima do nível d'água, sem necessidade de
escoramento.
TUBULÃO A AR COMPRIMIDO
São usados abaixo do nível da água, com
escavação e bombeamento para retirar a água.
Quando o bombeamento não é suficiente, é
inserido ar comprimido para manter a água
afastada e permitir a entrada de operários.
CAIXÕES
Utilizados em locais submersos ou terrenos
alagadiços, esses grandes blocos de concreto são
afundados até camadas mais resistentes do solo.
