05/10/2016
1

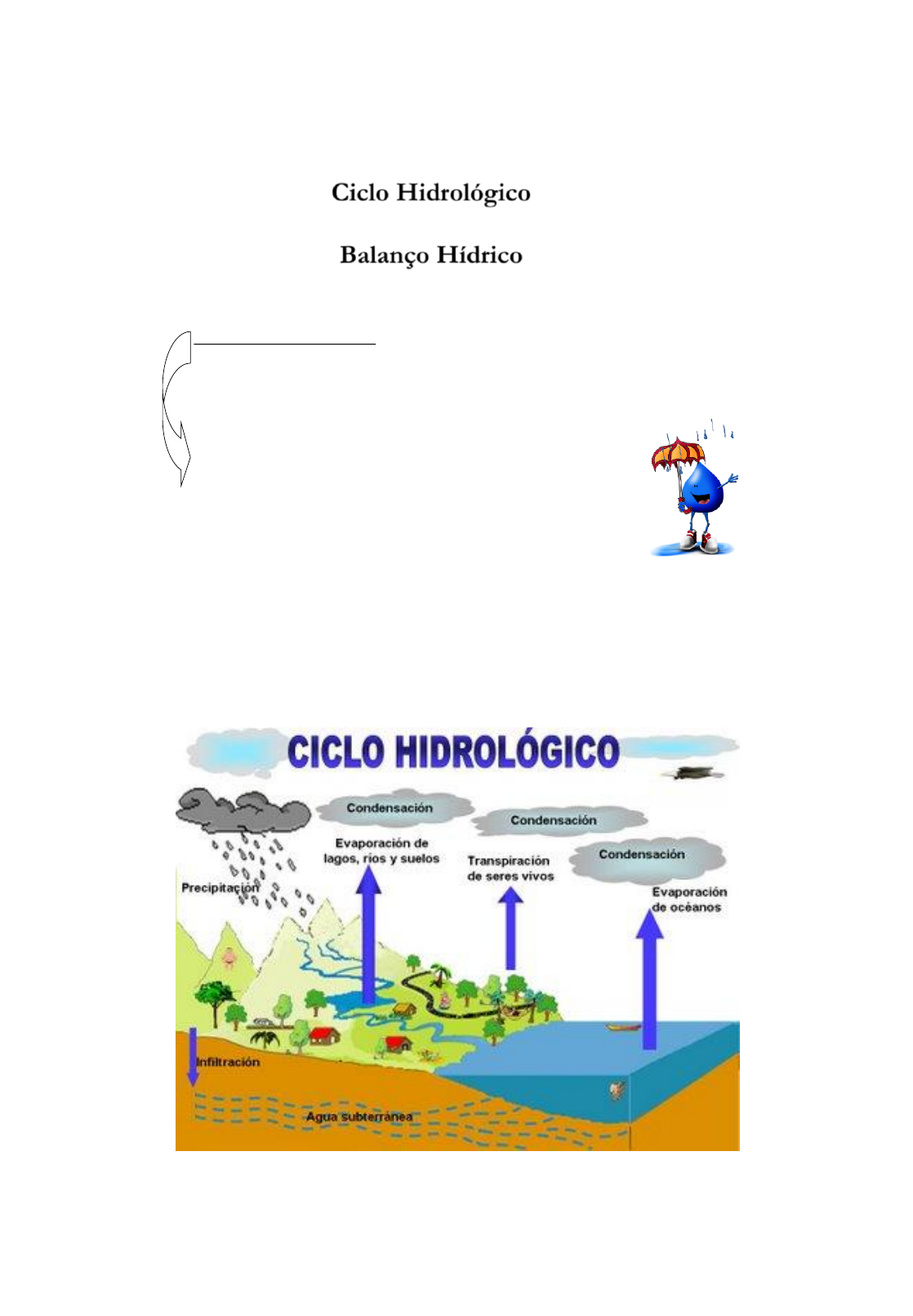

Ciclo Hidrológico
Balanço Hídrico
É um fenômeno global de circulação fechada da água entre a
superfície terrestre e a atmosfera, impulsionando
fundamentalmente pela energia solar associada à gravidade e à
rotação terrestre.
Continentes e oceanos
05/10/2016
2
Este movimento permanente deve-se ao Sol, que
fornece a energia para elevar a água da superfície
terrestre para a atmosfera (evaporação), e à gravidade,
que faz com que a água condensada caia (precipitação) e
que, uma vez na superfície, circule através de linhas de
água que se reúnem em rios até atingir os oceanos
(escoamento superficial) ou se infiltre nos solos e nas
rochas, através dos seus poros, fissuras e fraturas
(escoamento subterrâneo). Nem toda a água precipitada
alcança a superfície terrestre, já que uma parte, na sua
queda, pode ser interceptada pela vegetação e volta a
evaporar-se.
A água tem um contínuo movimento em nosso
planeta Um vai e vem constante.
1. Evaporação 2. Condensação 3. Precipitação
05/10/2016
3
O ciclo hidrológico ocorre em dois sentidos:
No sentido superficie-atmosfera: fluxo de água ocorre
fundamentalmente na forma de vapor  evaporação
transpiração.
No sentido atmosfera-superficie: transferência de água
ocorre em qualquer estado físico  precipitação de
chuva e neve.
1.Com o calor do Sol, a água de rios, mares e lagos
evapora (passa do estado líquido para o gasoso).
2. Nas altas camadas da atmosfera o vapor d’ água perde
calor e se condensa (passa do estado gasoso para líquido),
formando as nuvens.
3. A chuva caí por ação da força da gravidade
(precipitação), penetra no solo formando os lençóis
freáticos (infiltração).
05/10/2016
4
A água está presente em todos os seres vivos, em
diferentes percentuais.
Ingerimos água através dos alimentos ou quando a
bebemos.
Os seres vivos devolvem a água para o ambiente através
da transpiração, respiração e excreção (evapotranspiração).
05/10/2016
5
05/10/2016
6
05/10/2016
7
05/10/2016
8
05/10/2016
9
Com tanta água que
entra nos oceanos,
porque estes não
transbordam?
05/10/2016
10
Balanço Demanda x Disponibilidade
• Para avaliar se uma região pode atender às
diversas demandas (abastecimento, irrigação, uso
industrial, etc.), é necessário comparar esses
valores de demanda com a disponibilidade de
fornecimento;
• Para isso, é necessário avaliar a quantidade de
água de cada fase do Ciclo Hidrológico.
05/10/2016
11
05/10/2016
12
Balanço Hídrico das Regiões Hidrográficas
Brasileiras
05/10/2016
13
Balanço Hídrico das Regiões Hidrográficas
Brasileiras
Disponibilidade hídrica per capita nas grandes
bacias brasileiras.
05/10/2016
14
Disponibilidades Hídricas per Capita dos Estados
Brasileiros (m3/ano.habitante)
05/10/2016
15
05/10/2016
16
05/10/2016
17
Dados da Bacia do Guarapiranga
Comportamento Vazão x Chuva
05/10/2016
18
Comportamento Vazão x Chuva (Adimensional)
Correlação Vazão x Chuva
05/10/2016
19
Correlação Vazão x Chuva
Resumindo
As quatro fases básicas de interesse do engenheiro, que são:
precipitação; evaporação e transpiração; escoamento superficial;
escoamento subterrâneo.
Em determinadas ocasiões, a natureza parece trabalhar em excesso,
quando provoca chuvas torrenciais que ultrapassam a capacidade dos
cursos d’água provocando inundações. Em outras ocasiões parece que
todo o mecanismo do ciclo parou completamente e com ele a
precipitação e o escoamento superficial. E são precisamente estes
extremos de enchente e de seca que mais interessam aos engenheiros, pois
muitos dos projetos de Engenharia Hidráulica são realizados com a
finalidade de proteção contra estes mesmos extremos.
05/10/2016
20
Exercícios
1) (Questão 19 - Prova de Hidrologia Concurso CPRM 2002 - Certo ou Errado)
a) o ciclo hidrológico é o fenômeno global de circulação fechada de água
entre a superfície terrestre e a atmosfera, impulsionada exclusivamente pela
energia solar.
b) Os principais componentes associados ao ciclo hidrológico são a
precipitação (P), a infiltração (I), a evapotranspiração (ET) e o
escoamento superficial (ES). A equação do balanço hídrico para uma
bacia hidrológica qualquer pode ser expressa por P + I = ET + ES.
2) Como se pode explicar o fato de que uma região que não houve aumento
populacional, os recursos hídricos se tornaram escassos; mesmo havendo a
renovação de água por meio do Ciclo Hidrológico.
3) Qual a função da Engenharia com relação aos extremos do Ciclo
Hidrológico.
4) Explique o Ciclo Hidrológico, enfatizando cada um de seus componentes.
