PRV - Prova
Entrega 19 mar em 23:59 Pontos 4 Perguntas 12
Disponível 13 mar em 0:00 - 19 mar em 23:59 Limite de tempo 180 Minutos
Histórico de tentativas
Tentativa Tempo Pontuação
MAIS RECENTE Tentativa 1 134 minutos 2 de 4 *
Pontuação deste teste: 2 de 4 *
Enviado 17 mar em 21:46
Esta tentativa levou 134 minutos.
0,2 / 0,2 ptsPergunta 1
As estacas são elementos de fundação que tem como propósito
receber cargas da edificação e transferir para a camada de solo. Esta
transmissão de carga só é possível se o elemento estrutural conseguir
suportar a carga da edificação. A para o projeto de estaca, verifica-se a
necessidade de realizar sua armação, em alguns casos podemos
utilizar armadura mínima. Referente ao dimensionamento de estaca de
concreto armado, descreva o processo correto de verificação.


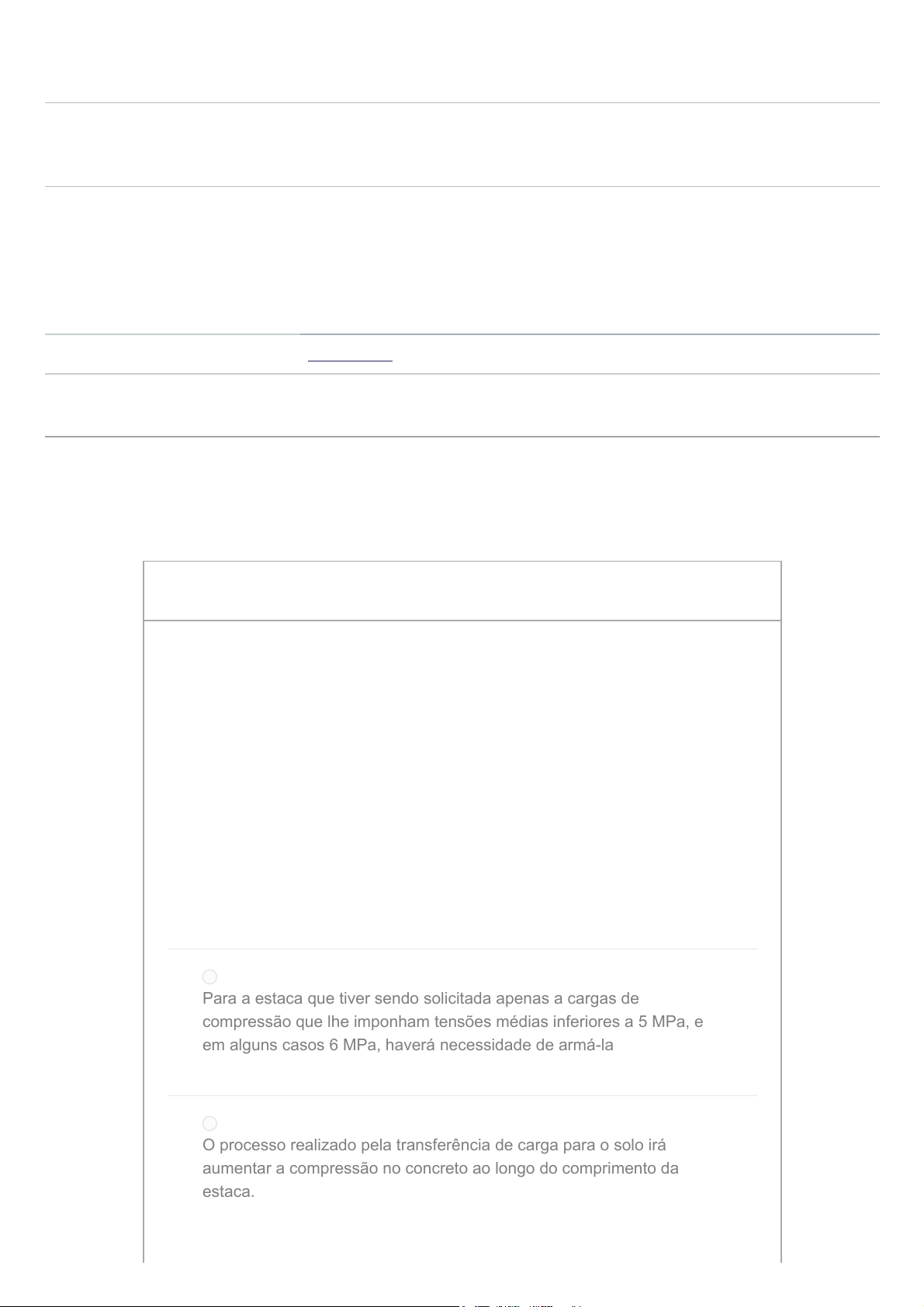

Para a estaca que tiver sendo solicitada apenas a cargas de
compressão que lhe imponham tensões médias inferiores a 5 MPa, e
em alguns casos 6 MPa, haverá necessidade de armá-la

O processo realizado pela transferência de carga para o solo irá
aumentar a compressão no concreto ao longo do comprimento da
estaca.
https://ucaead.instructure.com/courses/61061/quizzes/124887/history?version=1

As estacas executadas em solos sujeitos à erosão, ou em solos muito
moles ou que tiverem sua cota de arrasamento acima do nível do
terreno, devem ser verificadas segundo os efeitos de primeira ordem.

Vale destacar que para condições onde a tensão média ultrapassar o
valor limite definido pelo tipo de estaca, deve-se realizar processo de
dimensionamento. Deve-se ainda verificar o trecho que a estaca atinge
a tensão média inferior, pois determinará a posição limite da colocação
da armadura.
Correto!Correto!

O dimensionamento do trecho comprimido da estaca com tensão
inferior a 5 MPa ou de qualquer outro segmento da mesma, sujeito a
outros esforços (tração, flexão, torção ou cortante), deverá ser feito de
acordo com o disposto na norma NBR 6118
0,2 / 0,2 ptsPergunta 2
As estacas são elementos de fundação que tem como propósito
receber cargas da edificação e transferir para a camada de solo, esta
transmissão de carga para o solo é feita de duas formas, pelo atrito
lateral entre a estaca e o solo e pela resistência de ponta da estaca. O
elemento estaca sofre uma tensão de compressão, devido ao
processo de transferência de carga. De tal forma verifique a tensão
atuante em uma estaca escavada sem fluido, com diâmetro de 30 cm,
sujeita a uma carga de compressão em seu topo de 300 kN.

A tensão atuante na estaca é de 5 MPa, segundo a Tabela 1
(6122/2019) a tensão de compressão simples atuante abaixo da qual
não é necessário armar é (5 MPa).

A tensão atuante na estaca é de 3,2 MPa, segundo a Tabela 1
(6122/2019) a tensão de compressão simples atuante abaixo da qual
não é necessário armar é (6 MPa).

A tensão atuante na estaca é de 4 MPa, segundo a Tabela 1
(6122/2019) a tensão de compressão simples atuante abaixo da qual
não é necessário armar é (5 MPa).

A tensão atuante na estaca é de 5 MPa, segundo a Tabela 1
(6122/2019) a tensão de compressão simples atuante abaixo da qual
não é necessário armar é (6 MPa).

A tensão atuante na estaca é de 4,2 MPa, segundo a Tabela 1
(6122/2019) a tensão de compressão simples atuante abaixo da qual
não é necessário armar é (5 MPa).
Correto!Correto!
0,2 / 0,2 ptsPergunta 3
Os reservatórios são elementos utilizados para abastecimento,
compostos por um conjunto de placas ou lajes interligadas, a ligação
entre as paredes e o fundo é um dos pontos mais importantes da
estrutura, sabendo de tal condição. Explique de forma sucinta a
condição de vinculação para o reservatório vazio e cheio. Considerar
que o reservatório será enterrado, sem possibilidade de remoção do
solo ?

Assumindo que momentos atuantes com o mesmo sentido conduzem a
um nó rotulado e que momentos atuantes em sentidos oposto
conduzem a nós engastados: a) condição de vinculação para o
reservatório vazio (fundo e tampa estão engastada com as paredes, e
as paredes estão engastada entre si. b) Condição de vinculação para o
reservatório cheio: fundo e tampa estão engastada com a parede, e
paredes estão totalmente engastada.

Assumindo que momentos atuantes com o mesmo sentido conduzem a
um nó rotulado e que momentos atuantes em sentidos oposto
conduzem a nós engastados: a) condição de vinculação para o
reservatório vazio (fundo e tampa estão engastada com as paredes, e
as paredes estão engastada entre si. b) Condição de vinculação para o
reservatório cheio: fundo e tampa estão rotulados com a parede, porém
paredes estão totalmente engastada.
Correto!Correto!

Assumindo que momentos atuantes com o mesmo sentido conduzem a
um nó rotulado e que momentos atuantes em sentidos oposto
conduzem a nós engastados: a) condição de vinculação para o
reservatório vazio (fundo e tampa estão engastada com as paredes, e
as paredes estão engastada entre si. b) Condição de vinculação para o
reservatório cheio: fundo e tampa estão engastada com a parede,
porém paredes estão totalmente rotuladas.

Assumindo que momentos atuantes com o mesmo sentido conduzem a
um nó rotulado e que momentos atuantes em sentidos oposto
conduzem a nós engastados: a) condição de vinculação para o
reservatório vazio (fundo e tampa estão engastada com as paredes, e
as paredes estão rotuladas entre si. b) Condição de vinculação para o
reservatório cheio: fundo e tampa estão rotulados com a parede, porém
paredes estão totalmente engastada.

Assumindo que momentos atuantes com o mesmo sentido conduzem a
um nó rotulado e que momentos atuantes em sentidos oposto
conduzem a nós engastados: a) condição de vinculação para o
reservatório vazio (fundo e tampa estão rotulado com as paredes, e as
paredes estão engastada entre si. b) Condição de vinculação para o
reservatório cheio: fundo e tampa estão rotulados com a parede, porém
paredes estão totalmente engastada.
0,2 / 0,2 ptsPergunta 4
Conhecendo a necessidade da combinação do concreto com o aço,
formando assim um elemento que trabalha tanto na compressão como
na tração, Descreva a diferença entre uma armadura passiva e uma
armadura ativa (usadas no concreto protendido), bem como seu
comportamento físico e seu princípios de utilização.

Armadura passiva: qualquer armadura que não seja usada para
produzir forças de protensão, isto é, que não seja previamente
alongada, só entrará em trabalho quando retirado o sistema de escora.
Armadura ativa (de protensão): armadura constituída por barras, fios
isolados ou cordoalhas, destinada à produção de forças de protensão,
isto é, na qual se aplica um pré-alongamento inicial.
Correto!Correto!

Armadura passiva: Armadura constituída por barras, fios isolados ou
cordoalhas que não seja usada para produzir forças de protensão, isto
é, que não seja previamente alongada, só entrará em trabalho quando
retirado o sistema de escora. Armadura ativa (de protensão): armadura
constituída por barras, fios isolados ou cordoalhas, destinada à
produção de forças de protensão, isto é, na qual se aplica um pré-
alongamento inicial.

Armadura ativa: qualquer armadura que não seja usada para produzir
forças de protensão, isto é, que não seja previamente alongada, só
entrará em trabalho quando retirado o sistema de escora. Armadura
passiva (de protensão): armadura constituída por barras, fios isolados
ou cordoalhas, destinada à produção de forças de protensão, isto é, na
qual se aplica um pré-alongamento inicial.

Armadura passiva: qualquer armadura que não seja usada para
produzir forças de protensão, isto é, que não seja previamente
alongada, dá início ao processo de trabalho da armadura antes de
retirado o sistema de escora. Armadura ativa (de protensão): armadura
constituída por barras, fios isolados ou cordoalhas, destinada à
produção de forças de protensão, isto é, na qual se aplica um pré-
alongamento inicial.

Armadura passiva: qualquer armadura que seja usada para produzir
forças de protensão, istoé, que não seja previamente alongada, só
entrará em trabalho quando retirado o sistema de escora. Armadura
ativa (de protensão): armadura constituída por barras, fios isolados ou
cordoalhas, destinada à produção de forças de protensão, isto é, na
qual se aplica um pré-alongamento inicial.
0,2 / 0,2 ptsPergunta 5
Além dos esforços de flexão, uma viga de concreto protendido estará,
praticamente sempre, sujeita à ação de esforços cortantes, diante de
tal condição é correto afirmar que as peças protendidas solicitadas ao
cortante devem apresentar os seguintes critérios para o
dimensionameito:

Podemos entender que (d) é descrito com a altura útil da seção, sendo
igual à distância da borda tracionada ao centro de gravidade da
armadura transversal.

MSd,máx é caracterizado como sendo o momento fletor de cálculo
máximo no trecho em análise, que pode ser tomado como o de menor
valor no semi tramo considerado.

Se a relação (Mo/MSd,máx) é próxima de zero (Mo tem valor muito
pequeno), então a região não estará com esforços de tração e
possivelmente não terá fissuras por flexão. Se a relação tem valor 1,0
(Mo tem valor próximo de MSd,máx), então há fissuração.

No cálculo da parcela resistente (Vc) , a relação (Mo/MSd,máx) oferece
uma indicação do comportamento de fissuração por flexão no trecho
considerado, no ELS.

(Mo) é o valor do momento fletor que cancela a tensão normal de
compressão na borda da seção que sofre tração devido ao (Md,máx),
que por sua vez é ocasionado pelas forças normais de diversas origens
simultaneamente com VSd.
Correto!Correto!
0,2 / 0,2 ptsPergunta 6
O comportamento das tensões internas no elemento protendido é
fundamental para o entendimento do conceito de protensão. Desta
forma explique como funciona o mecanismo de formação de tensões
internas em uma viga submetida ao sistema de protensão. Utilize a
figura abaixo, considerando compressão (-), tração (+) e
excentricidade de protensão (ep).

Para esse estado que o elemento encontra-se, tem-se que em um ou
mais pontos da seção transversal, a tensão normal é nula, não
havendo tração no restante da seção, pois temos a combinação das
tensões normais decorrentes da força de protensão com a do momento
fletor externo. A força de protensão produz tensões de compressão na
parte inferior da viga (cabo posicionado abaixo do centro de gravidade)
e tração na parte superior o momento fletor externo produz tensão de
tração na parte inferior da viga e compressão na parte superior.
Correto!Correto!

Para esse estado que o elemento encontra-se, tem-se que em um ou
mais pontos da seção transversal, a tensão normal é nula, não
havendo tração no restante da seção, pois temos a combinação das
tensões normais decorrentes da força de protensão com a do momento
fletor externo. A força de protensão produz tensões de compressão na
parte inferior da viga (cabo posicionado acima do centro de gravidade)
e tração na parte superior o momento fletor externo produz tensão de
tração na parte inferior da viga e compressão na parte superior.

Para esse estado que o elemento encontra-se, tem-se que em um ou
mais pontos da seção transversal, a tensão normal é nula, não
havendo tração no restante da seção, pois temos a combinação das
tensões normais decorrentes da força de protensão com a do momento
fletor externo. A força de protensão produz tensões de compressão na
parte superior da viga (cabo posicionado abaixo do centro de
gravidade) e tração na parte inferior o momento fletor externo produz
tensão de tração na parte inferior da viga e compressão na parte
superior.

Para esse estado que o elemento encontra-se, tem-se que em um ou
mais pontos da seção transversal, a tensão normal é nula, havendo
tração no restante da seção, pois temos a combinação das tensões
normais decorrentes da força de protensão com a do momento fletor
externo. A força de protensão produz tensões de compressão na parte
inferior da viga (cabo posicionado abaixo do centro de gravidade) e
tração na parte superior o momento fletor externo produz tensão de
tração na parte inferior da viga e compressão na parte superior.

Para esse estado que o elemento encontra-se, tem-se que em um ou
mais pontos da seção transversal, a tensão normal é nula, não
havendo tração no restante da seção, pois temos a combinação das
tensões normais decorrentes da força de protensão com a do momento
fletor externo. A força de protensão produz tensões de compressão na
parte inferior da viga (cabo posicionado abaixo do centro de gravidade)
e tração na parte superior o momento fletor externo produz tensão de
compressão na parte inferior da viga e compressão na parte inferior.
0,2 / 0,2 ptsPergunta 7
Podemos compreender que a fixação da armadura de protensão no
elemento estrutural deve considerar dispositivos apropriados, de forma
que os cabos de protensão, em suas extremidades, garantam o
alinhamento de seus eixos com os eixos dos respectivos dispositivos
de ancoragem. Sobre tal processo executivo, explique o conceito físico
que ocorre nas extremidades de fixação dos cabos.

Podemos observar que o comportamento do cabo de protensão na
saída da ancoragem pode existir forças de corte na ancoragem, porém
como fisicamente isso é impossível, o cabo fará uma dobra neste
ponto, que possivelmente poderá ser uma patologia futura, configurado
por um sistema de cabo totalmente parabólico próximo a fixação.
Correto!Correto!

O trecho totalmente parabólico refere-se ao posicionamento do cabo
onde não terá contato com a ancoragem, apenas a cunha de
ancoragem está em contato direto.

O detalhe de ancoragem para o trecho parábola + reto, é descrito como
um sistema de fixação incorreto, pois gera forças de corte na
ancoragem.

Os dispositivos de ancoragens precisam ser instalados com inclinação,
de forma a respeitar o comportamento do traçado do cabo.

Podemos observar que o comportamento do cabo de protensão na
saída da ancoragem pode existir forças de corte na ancoragem, porém
como fisicamente isso é impossível, o cabo fará uma dobra neste
ponto, que possivelmente poderá ser uma patologia futura, configurado
por um sistema de cabo com ancoragem de trecho parábola + reto.
0,2 / 0,2 ptsPergunta 8
Os blocos são estruturas de volume usadas para transmitir às estacas
e aos tubulões as cargas da superestrutura, para que ocorra essa
transferência de carga do pilar para a estaca é necessário a utilização
de armadura principal e complementares. Desta forma determine as
armaduras de um bloco solicitado por um pilar de seção transversal 25
x 50 cm, com carga característica de 500 kN, sobre duas estacas com
diâmetro (Φf) de 30 cm. Dados: c = 3,0 cm ;e= 90 cm; concreto C25 ;
aço CA-50 (fyd = fyk/γs = 50/1,15 = 43,5 kN/cm² ).

Asp=9,58 cm²; As, sup=1,91 cm²; (Asp/S)min.face=
(Asw/S)min.face=4,5 cm².

Asp=5,54 cm²; As, sup=1,10 cm²; (Asp/S)min.face=
(Asw/S)min.face=4,5 cm².

Asp=3,55 cm²; As, sup=0,71 cm²; (Asp/S)min.face=
(Asw/S)min.face=4,5 cm².

Asp=6,35 cm²; As, sup=1,27 cm²; (Asp/S)min.face=
(Asw/S)min.face=4,5 cm².
Correto!Correto!

Asp=7,86 cm²; As, sup=1,57 cm²; (Asp/S)min.face=
(Asw/S)min.face=4,5 cm².
0,2 / 0,2 ptsPergunta 9
O projetista precisa ter em mente que o projeto de um sistema de
protensao é complicado, pois tem diversas variáveis envolvidas, de
modo que o melhor projeto é obtido de forma iterativa. Podem ser
descritos três diferentes procedimentos para o projeto de peças
protendidas à flexão, são eles:

Podemos adotar a seção transversal e calcular o valor de
excentricidade da força de protensão, considerando os carregamentos
atuantes ou fase mais importante, verificando na sequência as tensões
atuantes no concreto para diferentes estágios de carregamentos,
fazendo as tensões atuantes serem maiores ou iguais às tensões
admissíveis.

Para a condição de grandes vãos, a peça mais eficiente pode resultar
tomando como base as tensões admissíveis do concreto na escolha da
seção transversal, fazendo as tensões atuantes serem maiores que as
tensões admissíveis.

Para osproblemas de verificação, é necessário conhecer somente os
carregamentos atuantes e as tensões admissíveis, pois com esses
fatores podemos verificar o ELS.

Temos a determinação da seção transversal, seguida pela
determinação das forças de protensão e o perfil da armadura ativa, ao
final podemos realizar modificações de forma a atender as tensões
atuantes.

Podemos adotar a seção transversal e calcular o valor de
excentricidade da força de protensão, considerando os carregamentos
atuantes ou fase mais importante, verificando na sequência as tensões
atuantes no concreto para diferentes estágios de carregamentos,
fazendo as tensões atuantes serem menores ou iguais às tensões
admissíveis.
Correto!Correto!
0,2 / 0,2 ptsPergunta 10
Quando o elemento protendido se encontra em condição de serviço e
não fissurado a estrutura é considerada trabalhando em regime
elástico, e são duas as situações críticas geralmente consideradas.
Diante de tal condição, explique as duas condições críticas a serem
consideradas.

As duas condições críticas a serem consideradas são: a) Tensões no
concreto no instante da transferência da protensão para a peça: além
da força de protensão, de modo geral o único carregamento que atua é
o peso próprio da peça; b) Tensões no concreto com a peça
trabalhando em serviço: além da força de protensão, os carregamentos
que atuam são os permanentes (g) e os variáveis (q).
Correto!Correto!

As duas condições críticas a serem consideradas são: a) Tensões no
concreto no instante da transferência da protensão para a peça: além
da força de protensão, de modo geral o único carregamento que atua é
o peso próprio da peça; b) Tensões no concreto com a peça
trabalhando em serviço: além da força de protensão, os carregamentos
que atuam são os permanentes (g) e os variáveis (q), desconsiderando
o peso próprio.

As duas condições críticas a serem consideradas são: a)Tensões no
concreto com a peça trabalhando em serviço: além da força de
protensão, de modo geral o único carregamento que atua é o peso
próprio da peça; b)Tensões no concreto no instante da transferência da
protensão para a peça: além da força de protensão, os carregamentos
que atuam são os permanentes (g) e os variáveis (q)

As duas condições críticas a serem consideradas são: a) Tensões no
concreto no instante da transferência da protensão para a peça: além
da força de protensão, de modo geral o único carregamento que atua é
o peso próprio da peça; b) Tensões no concreto com a peça
trabalhando em serviço: além da força de protensão, os carregamentos
que atuam são os excepcionais (w) os variáveis (q).

As duas condições críticas a serem consideradas são: a) Tensões no
concreto no instante da transferência da protensão para a peça: além
da força de protensão, de modo geral o único carregamento que atua é
o carregamento variável (q); b) Tensões no concreto com a peça
trabalhando em serviço: além da força de protensão, os carregamentos
que atuam são os permanentes (g).
Não avaliado ainda / 1 ptsPergunta 11
Sua Resposta:
Elenque e explique as exigências de projeto para reservatórios de
água em concreto armado.
Podemos destacar como exigências mínimas a serem definidas para o
projeto de um reservatório, como:
- Resistências: todas as partes que compõem o reservatório devem ser
dimensionadas para resistir aos possíveis esforços aos quais o
reservatório
estará sujeito;
- Estanqueidade: o reservatório deve ser estanque, um recipiente
fechado, que
não permita vazamentos;
- Durabilidade: o reservatório deve ser feito para que seja durável,
portanto, suas propriedades iniciais devem ser conservadas após
longos períodos de contato com o líquido armazenado.

As ligações entre paredes e fundo devem ser dotadas de mísulas
visando:
- Aumentar a rigidez da ligação entre as paredes;
- Reduzir os riscos de fissuração;
- Facilitar a aplicação da impermeabilização.
Não avaliado ainda / 1 ptsPergunta 12
Sua Resposta:
As vigas confeccionadas com concreto protendido estão submetidos,
entre outros esforços à ação das forças cortantes e que pode ocorrer a
redução desse tipo de esforço por ação da força de protensão na sua
direção. Nesse sentido, considere uma viga com carga total
(permanente e acidental) de 20 kN/m uniformemente distribuída em
um vão de 15 m e calcule a cortante total, considerando o alívio.
Considere a força de protensão de 450kN e o ângulo de inclinação
médio = 3.

Carga total = 20 * 15 = 300 kN/m
Alivio de protensão = 450 * sen 3º = 23,55 kN
Cortante Total = 300 - 23,55 = 276,45 kN
Pontuação do teste: 2 de 4
