PROJETO DE INSTALAÇÕES ELÉTRICAS
INDUSTRIAIS
INTEGRANTES:
Davi Salustiano Freire Veras
Francisco Kaciano Moreira Costa
Mario Daniel Silva de Sousa
Micael dos Santos das Neves
INDÚSTRIA:
CGCB - INDÚSTRIA DE CIRCUITOS ELETRÔNICOS
ENDEREÇO:
Avenida Pontes Vieira, 832 - São João do
Tauape Fortaleza - CE
Prancha: 3/4 Data: 08/12/2024
LEGENDA ELÉTRICA
ILUMINÁRIAS UTILIZADAS
Tipo Modelo Potência (W) Fator de Potência
1 0,9
2 0,95
3 0,9
0,95
0,95
CONTEÚDO DA PRANCHA:
1. PLANTA ILUMINOTÉCNICA PAV. TÉRREO
2. PLANTA ILUMINOTÉCNIA PAV. SUPERIOR
08
09
10
22
2317 18
16 15
19 21
21
26
25 24
14
20
10
02 03
04 05
06
01 07
11
12
13
13
INTERRUPTOR SIMPLES DE UMA SEÇÃO,EMBUTIDO NA PAREDE, h=1,10m DO
PISO PRONTO. FAB.: PIAL LEGRAND OU SIMILAR
INTERRUPTOR SIMPLES DE DUAS SEÇÕES,EMBUTIDO NA PAREDE, h=1,10m
DO PISO PRONTO. FAB.: PIAL LEGRAND OU SIMILAR
INTERRUPTOR SIMPLES DE TRÊS SEÇÕES,EMBUTIDO NA PAREDE, h=1,10m
DO PISO PRONTO. FAB.: PIAL LEGRAND OU SIMILAR
INTERRUPTOR THREE-WAY DE UMA SEÇÃO,EMBUTIDO NA PAREDE, h=1,10m
DO PISO PRONTO. FAB.: PIAL LEGRAND OU SIMILAR
LEGENDA ELÉTRICA GERAL
PLACA 4X2 COM SENSOR DE PRESENÇA BIVOLT, NA COR BRANCA, LINHA
ILUS.
TOMADA DUPLA PADRÃO BRASILEIRO 2P+T (220v) EM Cx. 4"x2" À h=30cm DO PISO PRONTO
TOMADA DUPLA PADRÃO BRASILEIRO 2P+T (220v) EM Cx. 4"x2" À h=1,10m DO PISO PRONTO
TOMADA PADRÃO BRASILEIRO 2P+T (220V/10A) EM CAIXA DE PVC 4"x2" EMBUTIDO NA
AVENARIA INSTALADO À h = 0,30m DO PISO PRONTO
TOMADA PADRÃO BRASILEIRO 2P+T (220V/10A) EM CAIXA DE PVC 4"x2" EMBUTIDO NA
AVENARIA INSTALADO À h = 1,15m DO PISO PRONTO
INDICAÇÃO DE INSTALAÇÃO DE APARELHO DE AR-CONDICIONADO
ELETRODUTO DE PVC RÍGIDO INSTALADO NO ENTREFORRO OU EMBUTIDO NA PAREDE
FAB.: PRYSMIAN, FICAP, SIL OU EQUIVALENTE TÉCNICO
ELETRODUTO DE PVC RÍGIDO EMBUTIDO NO PISO
FAB.: TIGRE, AMANCO, DAISA OU EQUIVALENTE TÉCNICO.
QUADRO DE EMBUTIR PADRÃO TTA CONFORME DIAGRAMA TRIFILAR, INSTALADO A 1.50m DO CENTRO AO
PISO, COM BARRAMENTO E DISJUNTORES CONFORME ESQUEMA ELÉTRICO CORRESPONDENTE.
FAB.: CEMAR, INELSA, OLIPE OU EQUIVALENTE TÉCNICO;
INTERRUPTOR THREE-WAY DE DUAS SEÇÕES,EMBUTIDO NA PAREDE,
h=1,10m DO PISO PRONTO. FAB.: PIAL LEGRAND OU SIMILAR
REPRESENTAÇÃO DOS CABOS DE FASE, RETORNO, NEUTRO E TERRA,
RESPECTIVAMENTE
CAIXA QUADRADA EM PVC 4'' x 4'' TIGREFLEX FAB.: TIGRE, APARENTE NO
ENTREFORRO, COM TAMPA CEGA
CAIXA OCTOGONAL EM PVC 4'' x 4'' TIGREFLEX FAB.: TIGRE, APARENTE NO
ENTREFORRO, COM TAMPA CEGA
LINHA DE CHAMADA
INDICAÇÃO DE CABOS QUE SOBEM, DESCEM E PASSAM, RESPECTIVAMENTE
TOMADA DUPLA PADRÃO BRASILEIRO 2P+T (220v) EM Cx. DE SOBREPOR NO PISO, COM ESTRUTURA DE
PROTEÇÃO MECÂNICA E INTEMPÉRIES, INSTALADA A NÍVEL DO PISO PRONTO, COM TAMPA RESTRITIVA.
LUMINÁRIA PHILIPS WT120C G2 L1200 1 xLED40S/865 PCC DE 28,5W.
LUMINÁRIA PHILIPS BN013C LED10/CW L600 G3 DE 10W.
INTERRUPTOR SIMPLES DE UMA SEÇÃO COM TOMADA PADRÃO BRASILEIRO 2P+T
(220V/10A) EM CAIXA DE PVC 4"x2" EMBUTIDO NA AVENARIA INSTALADO À h = 1,15m DO
PISO PRONTO
LUMINÁRIA PHILIPS WT120C G2 LED40S/865 PSU L1200 DE 41W.
LUMINÁRIA PHILIPS BDP103 LED20/830 PSU DW PCF DE 15,8W.
AutoCAD SHX Text
PLANTA BAIXA PAVIMENTO SUPERIOR
AutoCAD SHX Text
PLANTA LAYOUT PRODUÇÃO
AutoCAD SHX Text
2
AutoCAD SHX Text

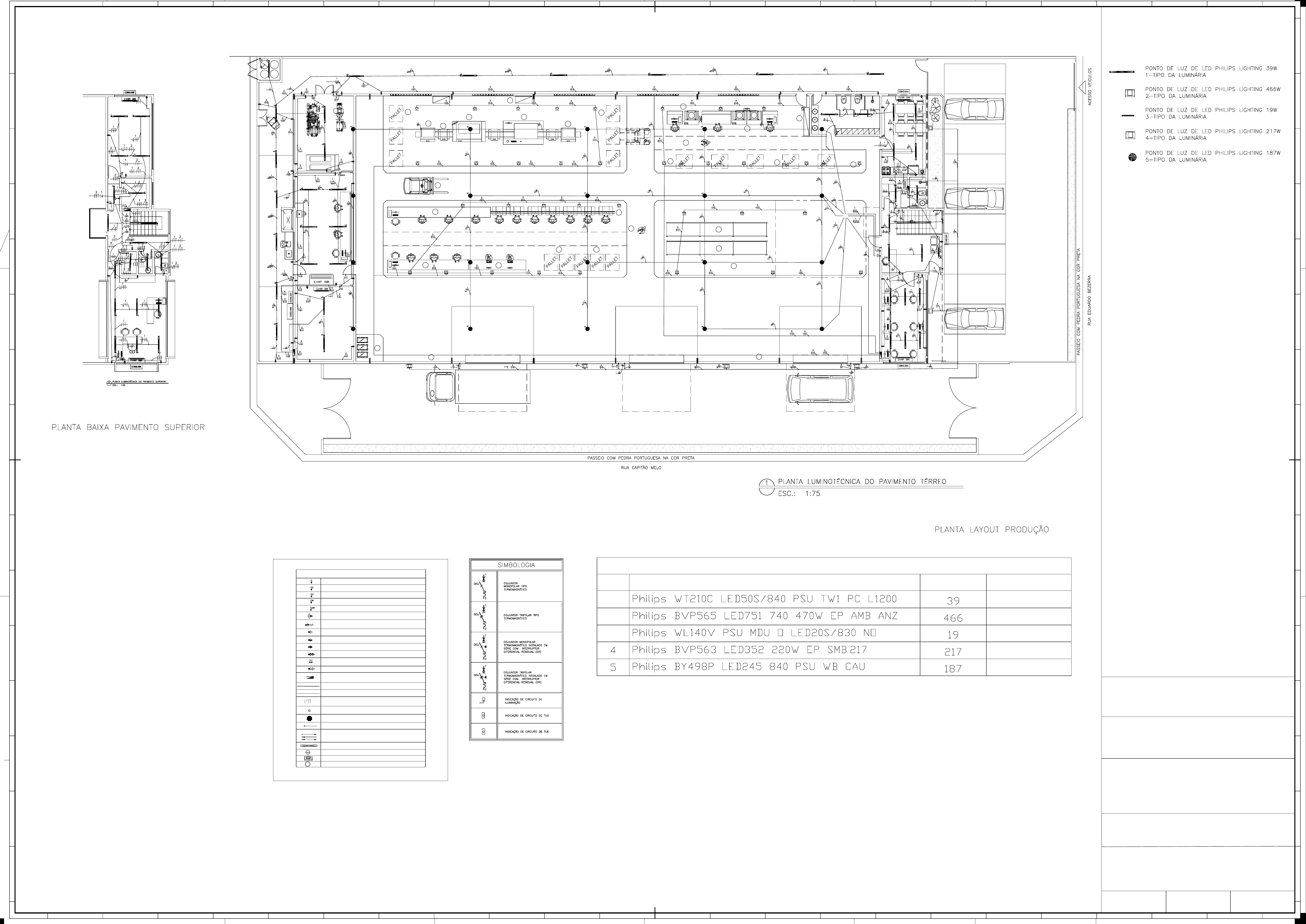

PLANTA LUMINOTÉCNICA DO PAVIMENTO SUPERIOR
