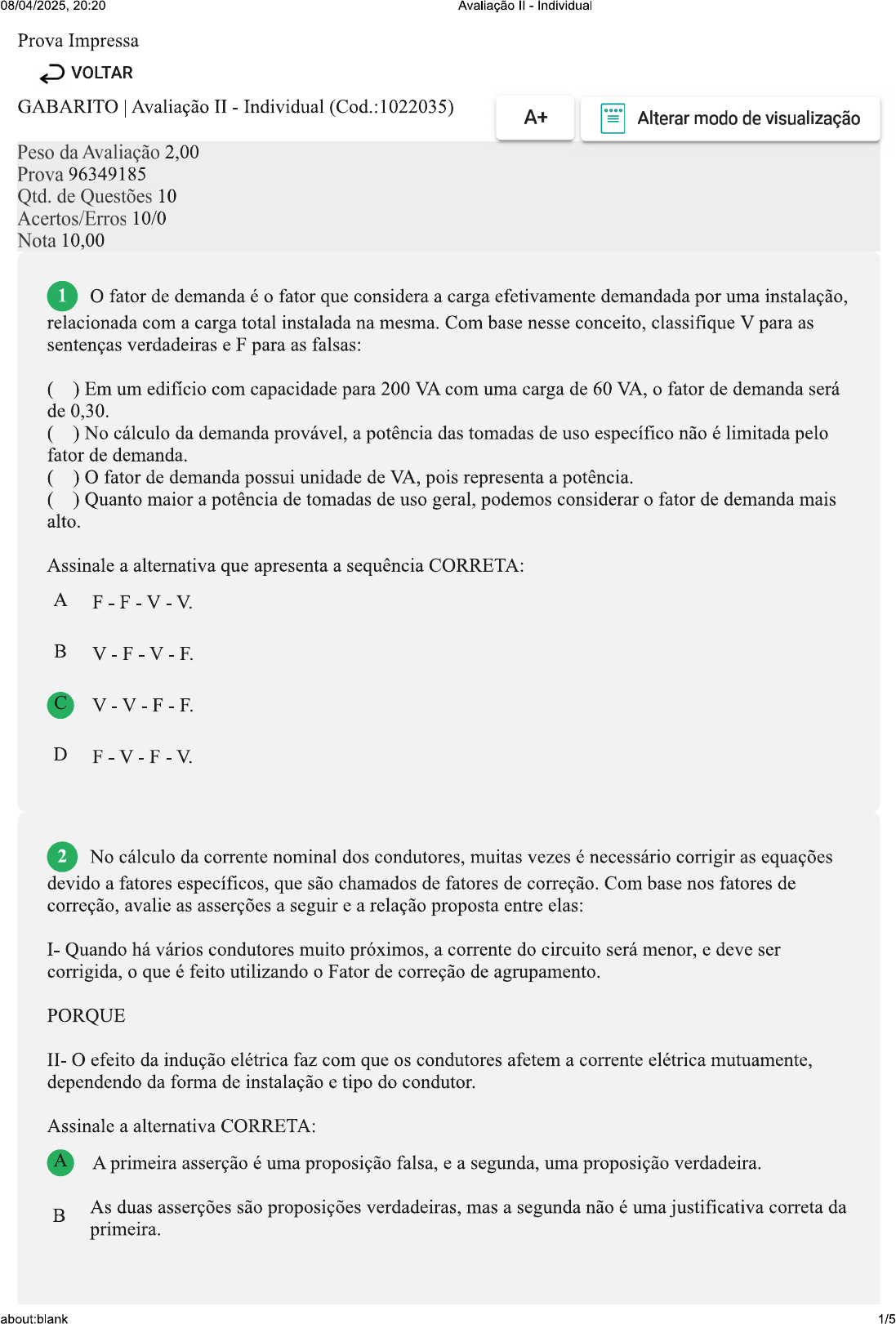

08/04/2025, 20:20 Avaliação Individual Prova Impressa VOLTAR GABARITO Avaliação II Individual (Cod.:1022035) A+ Alterar modo de visualização Peso da Avaliação 2,00 Prova 96349185 Qtd. de Questões 10 Acertos/Erros 10/0 Nota 10,00 1 O fator de demanda é o fator que considera a carga efetivamente demandada por uma instalação, relacionada com a carga total instalada na mesma. Com base nesse conceito, classifique V para as sentenças verdadeiras e F para as falsas: ( ) Em um edifício com capacidade para 200 VA com uma carga de 60 VA, o fator de demanda será de 0,30. ( ) No cálculo da demanda provável, a potência das tomadas de uso específico não é limitada pelo fator de demanda. ( ) O fator de demanda possui unidade de VA, pois representa a potência. ( ) Quanto maior a potência de tomadas de uso geral, podemos considerar o fator de demanda mais alto. Assinale a alternativa que apresenta a sequência CORRETA: A F B D F V F - V. 2 No cálculo da corrente nominal dos condutores, muitas vezes é necessário corrigir as equações devido a fatores específicos, que são chamados de fatores de correção. Com base nos fatores de correção, avalie as asserções a seguir e a relação proposta entre elas: I- Quando há vários condutores muito próximos, a corrente do circuito será menor, e deve ser corrigida, o que é feito utilizando o Fator de correção de agrupamento. PORQUE II- O efeito da indução elétrica faz com que os condutores afetem a corrente elétrica mutuamente, dependendo da forma de instalação e tipo do condutor. Assinale a alternativa CORRETA: A A primeira asserção é uma proposição falsa, e a segunda, uma proposição verdadeira. B As duas asserções são proposições verdadeiras, mas a segunda não é uma justificativa correta da primeira. about:blank 1/508/04/2025, 20:20 Avaliação Individual C As duas asserções são proposições verdadeiras, e a segunda é uma justificativa correta da primeira. D A primeira asserção é uma proposição verdadeira, e a segunda, uma proposição falsa. 3 As correntes de sobrecarga são um dos critérios utilizados para o dimensionamento de condutores, com especificações de segurança sendo estabelecidas pela norma NBR 5410 (2004). Com base nesse critério, analise as sentenças a seguir: I- São correntes de similar intensidade às correntes de curto-circuito. II- Se a corrente de atuação do dispositivo de proteção for de 10 A, e a capacidade de condução dos condutores for 15 A, o sistema estará protegido contra correntes de sobrecarga. III- Se a capacidade de corrente dos condutores for menor do que a corrente nominal do dispositivo de proteção, o sistema estará protegido contra correntes de sobrecarga. Assinale a alternativa CORRETA: FONTE: Acesso em: 3 fev. 2020. A As sentenças I e II estão corretas. B As sentenças I e III estão corretas. C Somente a sentença III está correta. D Somente a sentença II está correta. 4 [Laboratório virtual Automação Residencial e Telecomunicações] Há um motivo específico para o sensor de nível tipo Reed Switch ser utilizado em conjunto com um contator quando é realizado o acionamento de uma bomba d'água. Sobre esse motivo, assinale a alternativa CORRETA: Esse tipo de sensor não suporta cargas acima de 20 W. Uma vez que é normalmente alimentado com tensão nominal (110/220 V), a corrente suportada é em torno de 200 mA/100 mA. Por ser uma corrente muito baixa, não suportaria o acionamento de cargas diretamente. B É necessário realizar o equilíbrio das correntes para um bom funcionamento do sensor. Esse tipo de sensor suporta cargas acima de 20 W. Uma vez que é normalmente alimentado com C tensão nominal (110/220 V), a corrente suportada é em torno de 2 A/1 A. Por ser uma corrente acima do valor da corrente de uma lâmpada, poderia ser omitido o contator. D É utilizado um contator por questões de praticidade, a carga poderia ser acionada diretamente pelo sensor. about:blank 2/508/04/2025, 20:20 Avaliação Individual 5 [Laboratório virtual Automação Residencial e Telecomunicações] Um sensor de nível é um instrumento utilizado para controlar ou detectar níveis de água, óleo, produtos químicos e combustíveis em tanques ou reservatórios. Podem ser do tipo reed switches, que são contatos hermeticamente selados que comutam com um campo magnético, podendo-se, de acordo com a necessidade, selecionar se o sensor será de nível máximo ou mínimo. Podem, também, ser do tipo boia, que identifica um nível máximo e mínimo utilizando um contrapeso. Sobre os tipos de controle de níveis que podem ser realizados pelo sensor tipo boia CH-1215 (utilizado no laboratório), assinale a alternativa CORRETA: A Controle de nível superior e inferior. B Controle de nível médio e inferior. C Controle de nível superior, médio e inferior. D Controle de nível superior e médio. 6 O projeto e dimensionamento de condutos é uma parte importante das instalações elétricas, onde devem ser observados certos princípios básicos. Com base no exposto, classifique V para as sentenças verdadeiras e F para as falsas: ( ) Condutos fechados não devem agrupar circuitos distintos. ( ) Em condutos de ferro galvanizado, condutores fase de mesmo circuito devem ser agrupados no mesmo conduto para minimizar a magnetização do duto. ( ) Em condutos fechados, os condutores fase e os condutores neutro de um mesmo circuito devem ser agrupados em condutos diferentes, de forma a minimizar os efeitos de indução. ( ) Todos os circuitos dentro de um conduto deve estar conectado ao mesmo disjuntor geral de proteção. Assinale a alternativa que apresenta a sequência CORRETA: A B F F V - V. C V-F-V-F D 7 Um conjunto de 4 cabos em um eletroduto, com isolação de PVC, opera a uma temperatura ambiente de 15 °C. Se a corrente de projeto foi igual a 20 mA, calcule a corrente corrigida e assinale a alternativa CORRETA: A 23,2 mA. B 15,2 mA. C about:blank 3/508/04/2025, 20:20 Avaliação Individual D Fator de correção de agrupamento e temperatura Instalações elétrica de baixa tensãoClique para baixar o anexo da questão 8 As recomendações das seções dos condutores em instalações de baixa tensão são especificadas na norma NBR 5410:2004, considerando o material do condutor como sendo o cobre. Com base nessas recomendações, classifique V para as sentenças verdadeiras e F para as falsas: ( ) Os condutores nos circuitos de iluminação devem possuir seção máxima de 1,5 mm^2. ( ) As tomadas de uso geral deve possuir seção mínima de 2,5 mm^2. ( ) As tomadas de uso específico devem possuir seção mínima de 3,0 mm^2. ( As tomadas de uso geral devem possuir seção máxima de 3,0 mm^2. Assinale a alternativa que apresenta a sequência CORRETA: A B C D 9 O cálculo da corrente nominal do circuito pode ser realizado conhecendo a potência e tensões do sistema, com a forma de cálculo variando dependendo das condições e tipo da instalação. Com base no exposto, classifique V para as sentenças verdadeiras e F para as falsas: ( ) Para circuitos bifásicos, utiliza-se no cálculo da corrente nominal a tensão entre fases, que é maior que a tensão fase-neutro. ( Quando a potência for fornecida em Watts, pode ser considerada a potência nominal e desprezar o fator de potência nos cálculos. ( ) Nos circuitos trifásicos, utiliza-se em ambos as tensões fase-fase e fase-neutro no cálculo. ( ) Se a corrente calculada for para motores, deve-se multiplicar a corrente obtida pelo fator de serviço do motor. Assinale a alternativa que apresenta a sequência CORRETA: A V V F F. B C D about:blank 4/508/04/2025, 20:20 Avaliação Individual 10 Uma instalação elétrica com condutor de cobre possui máxima queda de tensão permissível igual a 7%. Essa é composta por um circuito de comprimento de 24 m, por onde passa uma corrente de 45 A, com uma tensão fase-neutro de 220 V. Calcule a seção mínima admissível para o condutor e assinale a alternativa CORRETA: Onde: rho = 1/56 Ohm.mm^2/m A 1,75 mm^2. B 3,25 mm^2. C 3,75 mm^2. D 2,5 mm^2. Imprimir about:blank 5/5
