EXERCÍCIOS DE DESENHO MECÂNICO
Nome:________________________________________________________________________

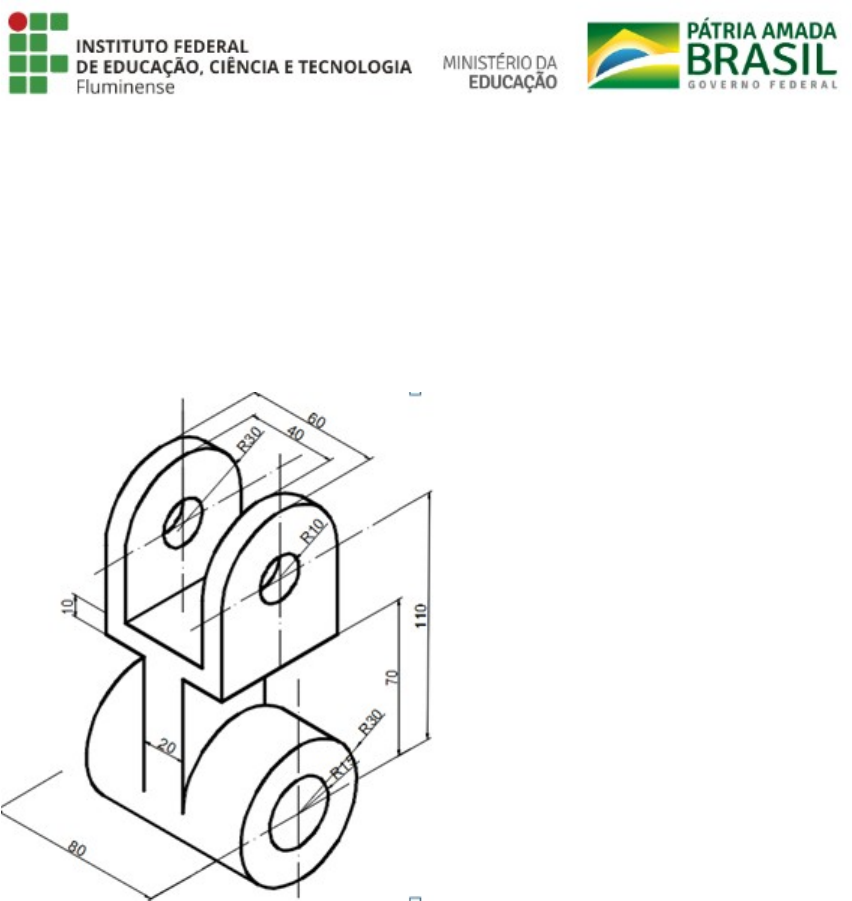

1 – Desenhe as 3 vistas principais da figura, marcando o corte longitudinal vertical.
2 - De acordo com as peças abaixo, relacione com os tipos de cortes mais indicados e responda:
(a) Meio-corte.
(b) Corte total na vista lateral esquerda;
(c) Corte composto;
(d) Corte total na vista frontal
(e) No corte composto, quantos planos de corte paralelos devem ser representados?
(f) Quando podemos aplicar um meio corte?
 ( ) ( )
3 – Analisando a perspectiva abaixo responda:
a) Qual o plano de corte mais adequado para esta peça?
4 - Observe o modelo secionado, representado em perspectiva, e faça o que é pedido:
 a) indique, na vista superior, o plano de corte;
b) faça o hachurado das partes maciças, na vista em que o corte deve ser
representado;
c) escreva o nome: corte AA.
d) Qual foi o plano de corte usado?
5 – Desenhe as vistas frontal e superior da figura abaixo, depois indique e represente o corte na escala 1/1.
6 - A peça 1 está representada por suas perspectiva isométrica e duas vistas cotadas( frontal e lateral esquerda). A vista frontal da peça está incompleta (faltam arestas não visíveis). Desenhe a vista frontal e superior da peça, aplicando um meio corte, na escala 1:1.
Obs.: Cote a vista frontal.

7- Assinale com um X as vistas ortográficas, em corte, que correspondem ao modelo em perspectiva com indicação de dois planos de corte.
8 – Analise as perspectivas e represente, nas vistas ortográficas correspondentes,
as partes maciças atingidas pelos cortes.


9- Desenhe em uma única vista ortogonal, aplicando um corte parcial a figura abaixo.
10- Desenhe as projeções, aplicando cortes indicados.
Observação: furos e rasgos passantes.
11- Complete no desenho os cortes indicados na perspectiva e vista superior.
12 - Desenhe em uma vista a régua em escala 1/1, rebatendo uma seção sobre a mesma. Cote. Material Aço SAC 1030.
