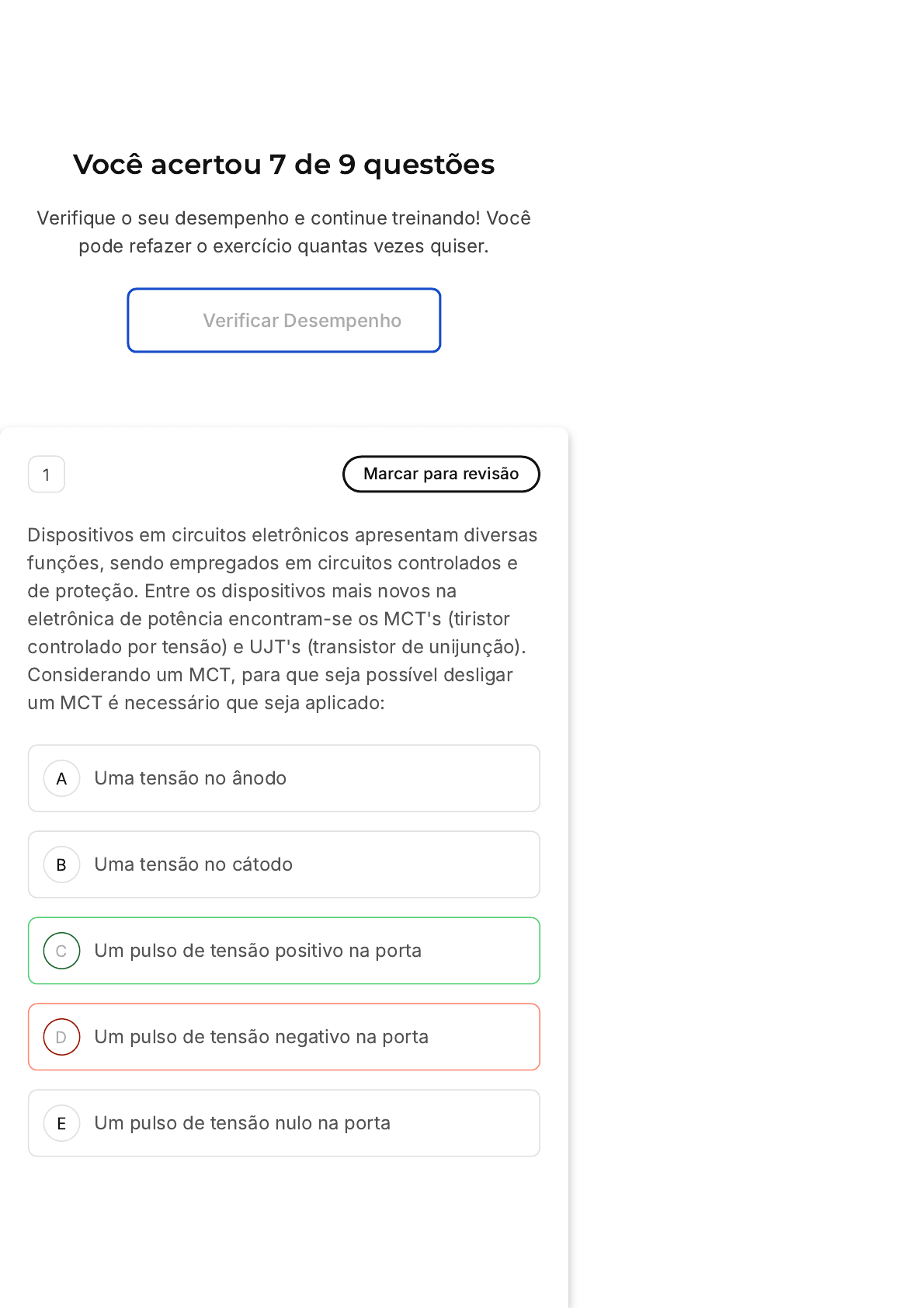

1 Marcar para revisão
Dispositivos em circuitos eletrônicos apresentam diversas
funções, sendo empregados em circuitos controlados e
de proteção. Entre os dispositivos mais novos na
eletrônica de potência encontram-se os MCT's (tiristor
controlado por tensão) e UJT's (transistor de unijunção).
Considerando um MCT, para que seja possível desligar
um MCT é necessário que seja aplicado:
Uma tensão no ânodo
Uma tensão no cátodo
Um pulso de tensão positivo na porta
Um pulso de tensão negativo na porta
Um pulso de tensão nulo na porta
A
B
C
D
E
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira
o gabarito comentado!
Gabarito Comentado
A alternativa correta é a letra C, que afirma que para
desligar um MCT é necessário aplicar um pulso de
tensão positivo na porta. O MCT, ou tiristor
controlado por tensão, é um dispositivo que permite
ou interrompe a condução de corrente elétrica. Para
interromper a condução de um MCT, é necessário
aplicar um pulso positivo de tensão na porta. Isso faz
com que o dispositivo pare de conduzir corrente,
efetivamente "desligando" o MCT. Portanto, a
afirmação da alternativa C está correta.
2 Marcar para revisão
Dispositivos em circuitos eletrônicos apresentam diversas
funções, sendo empregados em circuitos controlados e
de proteção. Os dispositivos denominados transistores do
tipo MOSFET (transistor de efeito de campo semicondutor
de óxido metálico) de potência, conhecidos como
PMOSFETs, possuem 3 terminais denominados:
Ânodo, cátodo e dreno
Ânodo, porta e cátodo
Cátodo, dreno e porta
Ânodo, fonte e porta
Dreno, fonte e porta
A
B
C
Resposta correta
Parabéns, você selecionou a alternativa
correta. Confira o gabarito comentado!
Gabarito Comentado
A estrutura dos transistores do tipo PMOSFET, assim
como os transistores MOSFET, é composta por três
terminais. Esses terminais são conhecidos como
dreno, fonte e porta. A alternativa correta é a letra E,
que apresenta exatamente esses três componentes.
É importante lembrar que o entendimento da
estrutura e funcionamento desses dispositivos é
fundamental para a compreensão de circuitos
eletrônicos.
3 Marcar para revisão
Dispositivos em circuitos eletrônicos apresentam diversas
funções, sendo empregados em circuitos controlados e
de proteção. Utilizado em diversas aplicações em
sistemas elétricos, o IGBT (transistor bipolar de porta
isolada) apresenta um pequeno atraso com relação ao
tempo que leva para ir de 0,9 VCE para 0,1 VCE, ou seja,
para entrar na condição de saturação. Esse atraso é
denominado:
Tempo de descida
Tempo de carga
Tempo de descarga
D
E
A
B
C
Constante de tempo
Tempo de subida
Resposta correta
Parabéns, você selecionou a alternativa
correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é o 'Tempo de subida'. Este
termo é usado para descrever o tempo que o IGBT
(transistor bipolar de porta isolada) leva para mudar
de um estado de baixa tensão �0,9 VCE) para um
estado de alta tensão �0,1 VCE�, ou seja, para entrar
na condição de saturação. Este é um parâmetro
importante na análise do desempenho de circuitos
eletrônicos, pois pode afetar a velocidade e a
eficiência do circuito. Portanto, entender e controlar
o tempo de subida é crucial para o design eficaz de
circuitos eletrônicos.
4 Marcar para revisão
Dispositivos em circuitos eletrônicos apresentam diversas
funções, sendo empregados em circuitos controlados e
de proteção. O retificador controlado por silício, também
denominado SCR ou apenas tiristor, é um dispositivo:
Bidirecional de 3 terminais
Bidirecional de 3 camadas.
Unidirecional de 3 camadas.
Questão 4 de 9
Corretas �7�
Incorretas �2�
Em branco �0�
1 2 3 4 5
6 7 8 9
Exercicio Eletrônica De Potência Sair
D
E
A
B
C
Unidirecional de 2 terminais.
Unidirecional de 3 terminais.
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira
o gabarito comentado!
Gabarito Comentado
O retificador controlado por silício, também
conhecido como SCR ou tiristor, é um dispositivo
unidirecional de 3 terminais. Isso significa que ele
permite a passagem de corrente elétrica em apenas
uma direção e possui três terminais para conexão.
Embora seja composto por 4 camadas e 3 junções, a
característica que define sua funcionalidade é a
unidirecionalidade e a presença de 3 terminais, o que
justifica a alternativa E como a correta.
5 Marcar para revisão
Dispositivos em circuitos eletrônicos apresentam diversas
funções, sendo empregados em circuitos controlados e
de proteção. Os GTOs são dispositivos semicondutores
muito parecidos com os tiristores, mas que apresentam
como diferença para esses elementos:
A capacidade de desligamento pela porta
Possuem 3 terminais
O controle de condução
D
E
A
B
As dimensões reduzidas
O tipo de encapsulamento
Resposta correta
Parabéns, você selecionou a alternativa
correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a "A", que afirma que os GTOs
têm a capacidade de desligamento pela porta. Isso
significa que os GTOs, ao contrário dos tiristores
convencionais, podem interromper sua condução
(desligar-se) através da porta. Essa é uma
característica única dos GTOs que os distingue dos
tiristores convencionais, que não possuem essa
capacidade. Portanto, a capacidade de desligamento
pela porta é a principal diferença entre os GTOs e os
tiristores convencionais.
6 Marcar para revisão
Dispositivos em circuitos eletrônicos apresentam diversas
funções, sendo empregados em circuitos controlados e
de proteção. Entre os dispositivos mais novos na
eletrônica de potência encontram-se os MCT's (tiristor
controlado por tensão) e UJT's (transistor de unijunção).
Considerando um MCT, para que ele seja ligado, é
necessário que a porta seja polarizada:
Negativamente em relação ao ânodo
Negativamente em relação ao cátodo
C
D
E
Positivamente em relação ao ânodo
Positivamente em relação ao cátodo
Negativamente em relação ao referencial terra
Resposta correta
Parabéns, você selecionou a alternativa
correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a "A", que afirma que a porta
de um MCT deve ser polarizada negativamente em
relação ao ânodo. Isso ocorre porque, para que um
MCT seja ativado ou "ligado", é necessário que a
porta seja polarizada negativamente em relação ao
ânodo do semicondutor. Essa polarização negativa
permite que o dispositivo seja colocado em condição
de "ligado", permitindo a passagem de corrente
elétrica. Portanto, a compreensão correta da
polarização de um MCT é fundamental para o seu
funcionamento adequado em circuitos eletrônicos.
7 Marcar para revisão
Dispositivos em circuitos eletrônicos apresentam diversas
funções, sendo empregados em circuitos controlados e
de proteção. Quando o SCR (tiristor unidirecional
controlado por pulso) recebe uma tensão no ânodo mais
positiva que a tensão no cátodo, mas com a porta
mantida desligada, ele é dito em:
A
B
C
D
E
Condução direta
Polarização reversa
Bloqueio reverso
Não polarização
Bloqueio direto
Resposta correta
Parabéns, você selecionou a alternativa
correta. Confira o gabarito comentado!
Gabarito Comentado
O estado de "bloqueio direto" é uma condição
específica do tiristor, na qual, apesar de estar
polarizado diretamente (ou seja, a tensão no ânodo é
mais positiva que a tensão no cátodo), ele não entra
em condução. Isso ocorre porque a porta, que é o
terceiro terminal do tiristor e controla a passagem de
corrente, está desligada. Portanto, mesmo que a
tensão no ânodo seja mais positiva, a ausência de
um sinal no gatilho impede que o tiristor conduza
corrente. Assim, a alternativa correta é a E� "Bloqueio
direto".
8 Marcar para revisão
Dispositivos em circuitoseletrônicos apresentam diversas
funções, sendo empregados em circuitos controlados e
de proteção. Na região de saturação, os PMOSFETs
(transistor de efeito de campo semicondutor de óxido
metálico) têm níveis de correntes IGS constantes, mesmo
A
B
C
D
E
com um aumento no VDS. Isso ocorre quando a tensão
VDS ultrapassa um valor máximo denominado:
Tensão de limite
Tensão de corte
Tensão de pinch-off
Tensão ativa
Tensão de polarização
Resposta correta
Parabéns, você selecionou a alternativa
correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a 'Tensão de pinch-off'. Esta
tensão é definida como a tensão limiar entre a
condição linear e a de saturação do MOSFET de
potência. Em outras palavras, é a tensão VDS que,
quando ultrapassada, mantém a corrente IGS
constante, mesmo com um aumento no VDS. Isso é
uma característica importante dos transistores
PMOSFET na região de saturação. Portanto, a tensão
de pinch-off é o valor máximo que a tensão VDS
pode atingir antes de entrar na região de saturação.
9 Marcar para revisão
Dispositivos em circuitos eletrônicos apresentam diversas
funções, sendo empregados em circuitos controlados e
de proteção. Entre as maneiras de se desligar um SCR
(tiristor unidirecional controlado por pulso), a redução da
A
B
C
D
E
corrente de ânodo para valores inferiores aos da corrente
mínima de manutenção é denominada:
Corte
Saturação
Gatilho
Comutação forçada
Comutação natural
Resposta correta
Parabéns, você selecionou a alternativa
correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a "Comutação natural". Este
termo é usado para descrever o processo de
desligamento de um SCR (tiristor unidirecional
controlado por pulso) através da redução da corrente
de ânodo para valores inferiores à corrente mínima
de manutenção. Em outras palavras, a comutação
natural ocorre quando a corrente que passa pelo SCR
é reduzida até um ponto em que o dispositivo deixa
de conduzir corrente, desligando-se. Este é um
método comum de controle e proteção em circuitos
eletrônicos.
