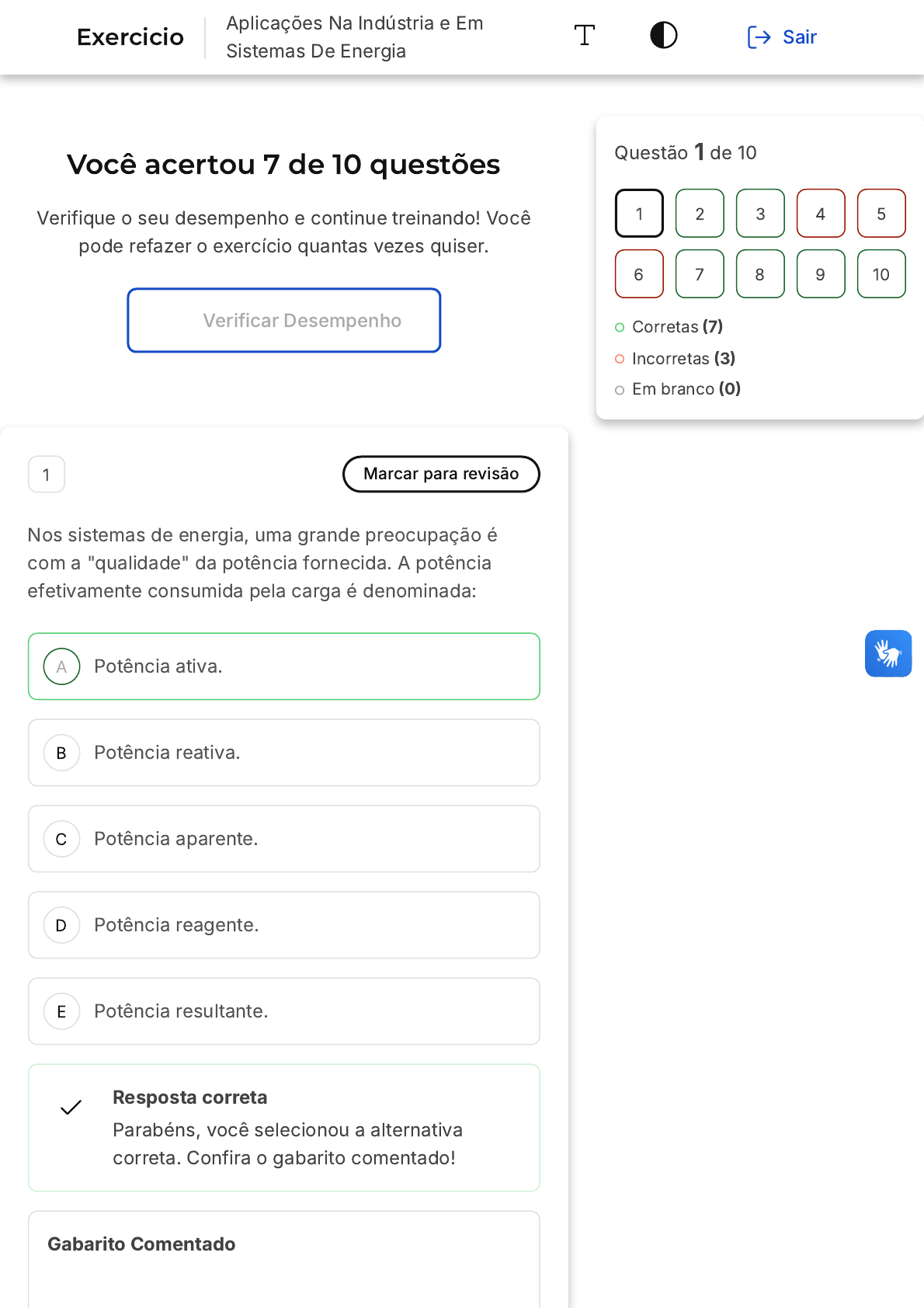

Você acertou 7 de 10 questões
Verifique o seu desempenho e continue treinando! Você
pode refazer o exercício quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
1 Marcar para revisão
Nos sistemas de energia, uma grande preocupação é
com a "qualidade" da potência fornecida. A potência
efetivamente consumida pela carga é denominada:
Potência ativa.
Potência reativa.
Potência aparente.
Potência reagente.
Potência resultante.
Resposta correta
Parabéns, você selecionou a alternativa
correta. Confira o gabarito comentado!
Gabarito Comentado
Questão 1 de 10
Corretas �7�
Incorretas �3�
Em branco �0�
1 2 3 4 5
6 7 8 9 10
Exercicio
Aplicações Na Indústria e Em
Sistemas De Energia
Sair
A
B
C
D
E
A alternativa correta é a "Potência ativa". Esta é a
potência que realmente realiza trabalho no sistema
de energia, sendo efetivamente consumida pela
carga. É a componente da potência fornecida pela
fonte ao sistema que é capaz de realizar trabalho
efetivamente. Esta potência é mensurada em Watts,
sendo a responsável por converter energia elétrica
em outras formas de energia, como calor, luz ou
movimento. As outras opções, como potência
reativa, aparente, reagente e resultante, referem-se a
outros aspectos da potência em sistemas de energia,
mas não são as que são efetivamente consumidas
pela carga.
2 Marcar para revisão
A despeito da eficiência e da qualidade dos dispositivos
semicondutores de potência utilizados como chave,
mesmo com a chave aberta (desligada) sempre existe
uma pequena corrente indesejável de fuga, denominada:
Volts.
Ampère.
Leakage.
Supply.
Fator de potência.
Resposta correta
Parabéns, você selecionou a alternativa
correta. Confira o gabarito comentado!
A
B
C
D
E
Gabarito Comentado
A corrente de fuga, também conhecida como
"leakage", é um fenômeno que ocorre em
dispositivos semicondutores de potência, mesmo
quando estão desligados. Essa corrente indesejável
representa uma condição não ideal do semicondutor
como chave, pois indica um vazamento de corrente.
Portanto, a alternativa correta é a "C", que se refere
ao termo "leakage".
3 Marcar para revisão
Dispositivos elétricos funcionam através da aplicação de
potenciais elétricos, que lhes permitem obter uma
corrente, circulando em seu interior, que lhes permite
realizar trabalho. Entre os componentes da rede elétrica,
o dispositivo responsável pelo fornecimento da energia é
denominado:
Transmissor.
Carregador.
Distribuidor.
Gerador.
Protetor.
Resposta correta
Parabéns, você selecionou a alternativa
correta. Confira o gabarito comentado!
Gabarito Comentado
A
B
C
D
E
Na rede elétrica, o dispositivo que tem a função de
fornecer energia é o gerador. Ele é responsável por
converter outras formas de energia, como energia
mecânica ou química, em energia elétrica. Essa
energia é então distribuída para os diversos
dispositivos elétricos que a utilizam para realizar
trabalho. Portanto, a alternativa correta é a "D", que
indica o gerador como o dispositivo responsável pelo
fornecimento de energia na rede elétrica.
4 Marcar para revisão
O tiratron era um dispositivo eletrônico do tipo válvula,
que possuía em seu interior, ao invés de vácuo, um gás
ionizável. Considerando o início da operação dos
tiratrons, o início do fluxo de corrente é controlado por
uma parte desse dispositivo denominado:
Câmara de vidro.
Cátodo.
Ânodo.
Bulbo.
Grade.
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira
o gabarito comentado!
Gabarito Comentado
A grade é a parte do tiratron que controla o início do
fluxo de corrente. Ela fornece um efeito de disparo
A
B
C
D
E
para iniciar a condução do dispositivo. Isso significa
que, quando a grade é ativada, ela permite que a
corrente comece a fluir através do dispositivo,
iniciando assim a operação do tiratron. Portanto, a
alternativa correta é a letra E, que indica a "Grade".
5 Marcar para revisão
Em circuitos elétricos e eletrônicos é comum o uso de
chaves. Existem diversos tipos de chaves, que funcionam
até mesmo como dispositivos de segurança.
Considerando as especificações dos dispositivos de
potência para serem utilizados como chave, pode-se
citar:
Apresentarem uma elevada resistência quando
fechadas.
Apresentarem uma queda de potencial reduzida
quando fechadas.
Apresentarem uma queda de potencial reduzida
quando abertas.
Apresentarem uma resistência reduzida quando
abertas.
Apresentarem um elevado Efeito Joule
�Aquecimento).
Resposta incorreta
Opa! A alternativa correta é a letra B. Confira
o gabarito comentado!
Gabarito Comentado
Os dispositivos de potência, quando utilizados como
chaves em circuitos elétricos e eletrônicos, devem
A
B
C
D
E
apresentar características específicas para garantir o
bom funcionamento e a segurança do circuito. Uma
dessas características é a capacidade de apresentar
uma queda de potencial reduzida quando a chave
está fechada, permitindo a passagem de corrente
elétrica com mínima perda de energia. Essa é a
característica citada na alternativa B, que é a
resposta correta para esta questão. Além disso, é
importante ressaltar que, quando a chave está
aberta, ela deve apresentar uma resistência elevada,
impedindo a passagem de corrente elétrica.
6 Marcar para revisão
Dispositivos de potência podem ser empregados em
sistemas residenciais ou industriais. Nesse sentido,
existem circuitos que utilizam elementos de eletrônica de
potência em seu funcionamento para amplificação ou
atenuação de sinais em corrente contínua denominados:
Reguladores.
Retificadores.
Cicloconversores.
Inversores.
Choppers.
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira
o gabarito comentado!
Gabarito Comentado
A
B
C
D
E
Os circuitos de potência que são denominados como
"Choppers" são utilizados para a amplificação ou
atenuação de sinais em corrente contínua. Esses
circuitos são amplamente utilizados em sistemas
residenciais e industriais, pois permitem o controle
eficiente da energia elétrica. Portanto, a alternativa
correta é a letra E, que se refere aos "Choppers".
7 Marcar para revisão
A relação entre a potência consumida pela carga e
convertida efetivamente em trabalho e a potência total
fornecida pela fonte de alimentação é denominada:
Potência aparente.
Potência reativa.
Fator de potência.
Potência ativa.
Potência de consumo.
Resposta correta
Parabéns, você selecionou a alternativa
correta. Confira o gabarito comentado!
Gabarito Comentado
O termo que define a relação entre a potência
consumida pela carga, que é efetivamente convertida
em trabalho, e a potência total fornecida pela fonte
de alimentação é o "Fator de potência". Este conceito
é fundamental na análise de sistemas elétricos, pois
permite quantificar a porção da potência fornecida
A
B
C
D
E
que é efetivamente utilizada para a realização de
trabalho. Portanto, a alternativa correta é a letra C�
"Fator de potência".
8 Marcar para revisão
Os dispositivos semicondutores de potência não são
ideais, apresentando uma resistência interna. Essa
resistência associada à corrente que percorre o
dispositivo promove um efeito indesejável sobre o
dispositivo que faz com que ele:
Emita luz.
Emita som.
Amplifique a corrente.
Atenue a corrente.
Aqueça.
Resposta correta
Parabéns, você selecionou a alternativa
correta. Confira o gabarito comentado!
Gabarito Comentado
O efeito indesejável que ocorre quando a corrente
percorre um dispositivo semicondutor de potência,
que possui uma resistência interna, é o aquecimento.
Isso acontece devido ao Efeito Joule, que é a
transformação de energia elétrica em energia
térmica. Portanto, a resistência interna do dispositivo,
A
B
C
D
E
ao ser percorrida pela corrente elétrica, gera calor,
fazendo com que o dispositivo aqueça.
9 Marcar para revisão
Assinale a opção que completa corretamente as lacunas
da sentença abaixo.
Entre as desvantagens no uso doscircuitos eletrônicos
de potência nos sistemas eletroeletrônicos, os
____________________ podem provocar aquecimento,
vibração, entre outros efeitos na carga e na fonte.
Resistores.
Capacitores.
Harmônicos.
Indutores.
Fatores de potência.
Resposta correta
Parabéns, você selecionou a alternativa
correta. Confira o gabarito comentado!
Gabarito Comentado
Os harmônicos provocam distorções nas tensões e
correntes de alimentação da fonte e da carga e que
podem levar a distorções na alimentação do sistema,
podendo ocasionar vibrações e aquecimento.
A
B
C
D
E
10 Marcar para revisão
John Dixon Gibbs, juntamente com Lucien Gaulard, são
creditados historicamente por desenvolverem um
equipamento denominado gerador secundário. Um dos
"erros" fundamentais na demonstração feita por Gaulard
e Gibbs na demonstração do uso dos transformadores foi
a conexão dos elementos em série pois:
Dividiam a corrente fornecida.
Promoviam uma queda de tensão entre os
dispositivos.
Promoviam uma queda de corrente entre os
dispositivos.
Amplificavam a corrente fornecida.
Aumentavam a tensão fornecida.
Resposta correta
Parabéns, você selecionou a alternativa
correta. Confira o gabarito comentado!
Gabarito Comentado
A conexão dos elementos em série, como
demonstrado por Gaulard e Gibbs, resultava em uma
queda de tensão entre os dispositivos. Isso significa
que a tensão, ou a força elétrica, diminuía à medida
que passava de um dispositivo para outro na série.
Como resultado, os elementos conectados nos
pontos mais distantes da rede recebiam menos
tensão, o que poderia resultar em uma operação
ineficiente ou mesmo na falha desses elementos.
Portanto, essa configuração não era ideal para a
distribuição eficiente de energia elétrica.
