BIM – Prof. Me. André Queiroz
Atividade Prática 06 – Finalizando o pavimento térreo.
Pisos e forros
Pisos e forros são elementos baseados em pavimentos. No Revit, podemos criar pisos com o
comando Piso e forros com o comando Forro. O programa traz vários tipos de piso e forro
predefinidos. Depois de inseridos, eles podem ser editados de muitas maneiras, pelas
propriedades ou pela alteração da forma geométrica – por exemplo, abrindo furos nos pisos
para a passagem de uma escada. O processo de criação de pisos e forros é semelhante. Os forros
servem para hospedar luminárias, equipamentos elétricos, detectores de fumaça etc.

Atividade 01 – Abrindo o arquivo de projeto
- Passo 1: Abra o Revit, no menu Arquivo, selecione Novo > Projeto. Na janela Novo projeto,
selecione Procurar e selecione o projeto criado na atividade prática anterior.

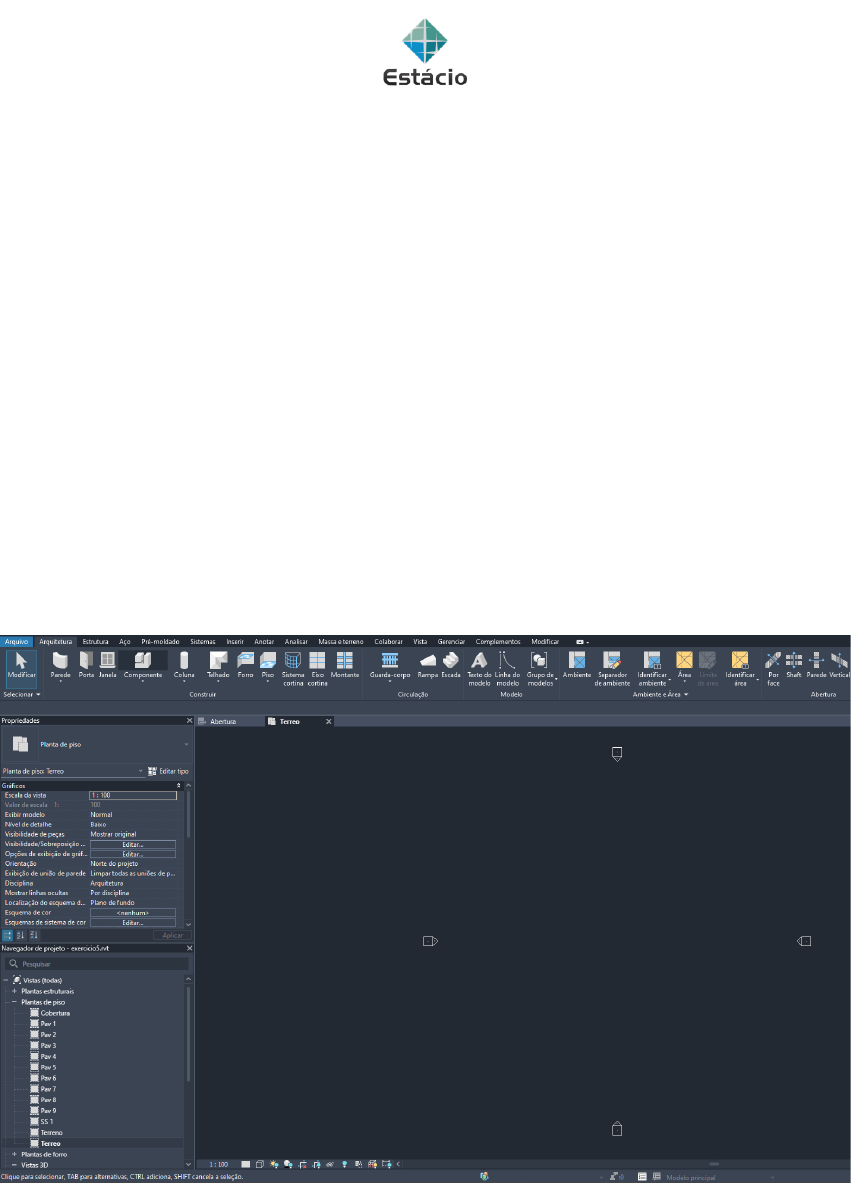

- Passo 2: Em Navegador de projeto, ative a vista do Terreo.

*Obs: Certifique-se que os ícones de elevação estão aparecendo na tela. Caso contrário, digite
vg no teclado e na aba Categorias de anotação marque a opção Elevações.



Atividade 02 – Importando um arquivo do AutoCAD (DWG)
- Passo 1: Na aba Inserir, selecione Vincular CAD.
- Importe o arquivo pav_terreo.dwg (enviado em anexo) e utilize as configurações a seguir.
*Obs: Vamos utilizar como base da planta do térreo um desenho do AutoCAD (.DWG).
*Obs: Certifique-se que a planta baixa se posicionou no centro das quatro vistas.

Atividade 03 – Copiando o pavimento tipo para o pavimento térreo.
- Passo 1: Ative a vista do Pav1. Selecione todo o pavimento.


- Passo 2: Na aba Modificar, selecione Copiar no painel Área de Transferência. Depois, clique
em Colar > Alinhado com níveis selecionados e, na janela Selecionar níveis, selecione o
pavimento Térreo.




Atividade 04 – Editando o pavimento térreo
- Passo 1: Apague as janelas e portas que foram copiadas do Pav 1. Para facilitar a seleção de
todas as janelas e portas, selecione todos os elementos do térreo e clique em Filtro na aba
Modificar | Seleção múltipla. Desmarque todos, marque somente Portas e Janelas e clique em
OK. Com as portas e janelas selecionadas, apague-as usando a tecla Delete ou a ferramenta
Excluir na aba Modificar | Seleção múltipla
- Passo 2: Complete as paredes conforme o arquivo DWG do térreo (visualize-o no AutoCAD ou
insira-o na vista), criando os banheiros e a copa na parte do fundo, onde temos um salão de
festas. Edite a borda da laje para adequar as paredes, selecionando a laje e clicando em Editar
Limite; e, no modo croqui, redesenhe a borda.
- Passo 3: Crie pisos no térreo com o tipo cerâmica já utilizado, ou, se preferir, crie um novo tipo.
Em seguida, insira as portas. Foram utilizadas a família porta_vidro duplo e a porta lisa de 70,
nesse exercício.
- Passo 4: Substitua as paredes da entrada e dos fundos no salão de festas para Parede Cortina
e gerar uma fachada mais aberta. A melhor forma é apagar a parede de ALVENARIA e inserir a
Parede Cortina – Vitrine. Utilize como linha de base para o desenho da parede a borda da laje.
Depois alinhe (ferramenta Alinhar) as paredes cortina com a parede ALVENARIA. Repita o
processo para a parede dos fundos do salão de festas.
- Passo 5: Complete o térreo com as janelas de banheiros, copa, hall, sala de ginástica e salão de
festas. Foram usadas as seguintes famílias:
• Maxim-ar – 1 painel – 0,60 × 0,40 - banheiros.
• Janela de Correr – 2 painéis – 1,20 × 1,20 – copa.
• M_Fixo – 2,00 × 2,00 – salas.
- Passo 6: O modelo deve estar semelhante a:






- Passo 7: Para terminar o térreo, precisamos inserir uma porta na Parede Cortina. Para isso,
precisamos selecionar um painel da parede e substituí-lo pela porta. As portas das paredes
cortina não são portas inseridas pela ferramenta de Porta. Posicione o desenho em uma vista
3D para facilitar a seleção.


Vista 3D da entrada principal do edificio

- Passo 8: Elimine os montantes e deixe somente os painéis para serem substituídos pela porta.
Selecione o montante (use Tab para alternar entre as partes Eixo/Montante/Painel) e clique no
pino que surge para liberar o montante. Ao liberar, apague com a tecla Delete ou com o botão
com X na aba Modificar | Montantes de parede cortina.

Montante com pino


Pino liberado

Montante apagado

- Passo 9: Una os painéis para criar uma porta do tamanho de dois painéis. Selecione a linha que
divide os painéis, clique no pino para liberar e, na aba Modificar | Eixos de Parede Cortina,
selecione Adicionar/Remover segmentos e selecione a linha para remover o segmento.

Seleção do segmento/grid


Remoção do segmento/grid
- Passo 10: Substitua o painel pela porta, que precisa ser carregada. Selecione a aba Inserir >
Carregar família; depois, na pasta Portas, escolha Parede--Cortina-Vitrine.
- Passo 11: No modelo, selecione o painel (use Tab) até surgir o pino. Clique no pino para liberar
o painel. Depois de liberado, selecione em Propriedades a Porta-Parede-Cortina-Frente de loja-
Dupla. O painel é substituído pela porta, que terá o mesmo tamanho do vão.


- Passo 12: Repita o procedimento para inserir uma porta no salão de festas.


- Passo 13: Clique em Arquivo, selecione Salvar como > Modelo e, na janela Salvar como, dê o
nome Atividade06.rvt.

Exercício Proposto – Formalize em um relatório as evidências da realização desta atividade.
Entregar até o dia 23/09/24 no SAVA.
- Observações:
Os Relatórios de Práticas deverão ser confeccionados com a Logo da Universidade, nome do
Campus, nome do Curso, nome da Disciplina, número da Turma, semestre letivo, nome dos
integrantes da Prática e necessariamente conterá:
1 - Título da Prática;
2 - Objetivo da Prática;
3 - Introdução Teórica;
4 - Materiais e Métodos (com o relato detalhado dos procedimentos experimentais, registro
fotográfico, seus métodos matemáticos, experimentais e equipamentos utilizados);
5 - Dados (Tabelas de dados organizada, com gráficos se for o caso).
