Apol 01 - Circuitos Elétricos I

Questão 1/5 - Circuitos Elétricos I

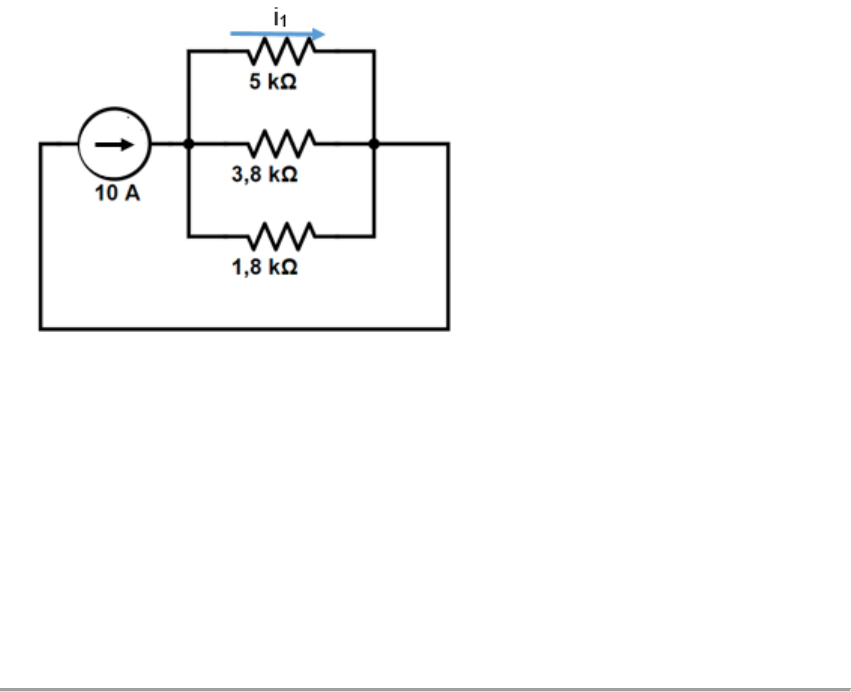

Calcule a corrente i1 do circuito.

 A
1,96 A
Você assinalou essa alternativa (A)
 B 2,04 A
 C 2,58 A
 D 3,76 A
 E 5,45 A

Questão 2/5 - Circuitos Elétricos I
Calcular o valor da corrente ix no circuito abaixo utilizando a análise nodal por meio do cálculo
das tensões dos nós (V1 e V2). Assinale a alternatia correta.


 A ix = -2 A.
 B ix = -1 A.
 C ix = 0 A.
 D ix = 1 A.
 E
ix = 2 A.
Você assinalou essa alternativa (E)

Questão 3/5 - Circuitos Elétricos I
Calcule os valores de R1, R2 e R3 nos circuitos equivalentes abaixo utilizando a transformação
DELTA-ESTRELA e assinale a alternativa correta.


 A R1=270 ohms; R2=90 ohms; R3=180 ohms.
 B
R1=270 ohms; R2=270 ohms; R3=270 ohms.
Você assinalou essa alternativa (B)
 C R1=270 ohms; R2=180 ohms; R3=90 ohms.
 D R1=270 ohms; R2=180 ohms; R3=180 ohms.
 E R1=270 ohms; R2=90 ohms; R3=90 ohms.

Questão 4/5 - Circuitos Elétricos I
Calcule o valor da resistência equivalente do circuito abaixo e assinale a alternativa correta.


 A Req=5 ohms.
 B
Req=10 ohms.
Você assinalou essa alternativa (B)
 C Req=15 ohms.
 D Req=20 ohms.
 E Req=25 ohms.

Questão 5/5 - Circuitos Elétricos I
No circuito abaixo, sabe-se que a resistência equivalente do circuito é de 40 ohms. Calcule o
valor do resistor R4 e assinale a alternativa correta.


 A
R4=9 ohms.
Você assinalou essa alternativa (A)
 B R4=18 ohms.
 C R4=3 ohms.
 D R4=25 ohms.
 E R4=40 ohms.
